Датчик давления масла — ключевой элемент системы смазки автомобиля, контролирующий уровень давления масла в двигателе. Его работа критически важна для надежности и долговечности двигателя, так как низкое давление может привести к серьезным повреждениям. В статье рассмотрим принципы работы электронных и механических датчиков давления масла, а также предложим доступные методы их диагностики, которые любой водитель сможет выполнить самостоятельно. Это поможет своевременно выявить неисправности и избежать дорогостоящего ремонта.
Виды датчиков давления масла
В автомобильной сфере используются два типа датчиков давления масла:
- Электронный датчик (аварийный) работает в двух режимах: включен/выключен. Он не предоставляет точные данные, а лишь предупреждает о полном отсутствии давления масла в двигателе.
- Механический датчик позволяет точно измерять давление масла, что отображается на стрелочной шкале приборной панели.
Некоторые автомобили имеют оба типа датчиков, что позволяет водителям контролировать точные значения давления масла и быстро реагировать на его падение до нуля.
Датчик давления масла является важным элементом системы смазки двигателя, обеспечивая его надежную работу. Эксперты отмечают, что принцип работы устройства основан на измерении давления масла в системе. Когда давление падает ниже установленного уровня, датчик отправляет сигнал на приборную панель, предупреждая водителя о возможных проблемах. Для проверки работоспособности датчика специалисты рекомендуют использовать манометр, который позволяет точно измерить давление масла. Также важно осмотреть электрические соединения на наличие коррозии или повреждений. Регулярная диагностика и замена датчика при необходимости помогут избежать серьезных поломок и продлить срок службы двигателя.
Как работают датчики давления масла
В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.
| Признак | Принцип работы | Проверка |
|---|---|---|
| Датчик давления масла | Преобразует давление масла в электрический сигнал. Обычно это тензометрический датчик, изменяющий сопротивление под воздействием давления. | Измерение давления манометром, подключенным к системе смазки. Проверка электрического сигнала датчика мультиметром (измерение сопротивления или напряжения). Проверка целостности проводки. |
| Местоположение | В блоке двигателя, в магистрали подачи или слива масла. | Визуальный осмотр на предмет повреждений или утечек. |
| Диапазон измерения | Зависит от конструкции двигателя и типа датчика, обычно от 0 до 5-7 бар (атм). | Сравнение показаний датчика с допустимыми значениями, указанными в руководстве по эксплуатации автомобиля. |
| Типы датчиков | Тензометрические, пьезорезистивные, емкостные. | Определение типа датчика может потребовать обращения к технической документации на автомобиль. |
| Возможные неисправности | Замыкание, обрыв цепи, неисправность самого датчика (изменение характеристик). | Проверка электрической цепи на наличие замыкания или обрыва. Замена датчика на заведомо исправный. |
| Симптомы неисправности | Загорание лампы давления масла на приборной панели, нестабильная работа двигателя, повышенный износ двигателя. | Анализ работы двигателя при различных режимах работы. |
Интересные факты
Вот несколько интересных фактов о датчиках давления масла:
-
Принцип работы: Датчик давления масла обычно работает на основе пьезоэлектрического эффекта или мембранного механизма. Когда давление масла в системе увеличивается, оно воздействует на мембрану датчика, что приводит к изменению электрического сигнала, который затем передается на приборную панель. Это позволяет водителю контролировать состояние смазочной системы двигателя.
-
Проверка датчика: Для проверки работоспособности датчика давления масла можно использовать манометр. Сначала необходимо отключить электрический разъем от датчика, затем установить манометр на место датчика и запустить двигатель. Сравнив показания манометра с нормальными значениями давления масла для конкретного двигателя, можно определить, исправен ли датчик.
-
Предупреждение о проблемах: Датчик давления масла играет ключевую роль в предотвращении серьезных повреждений двигателя. Если давление масла падает ниже критического уровня, датчик активирует предупреждающий сигнал на приборной панели. Это может предотвратить серьезные поломки, такие как заклинивание двигателя из-за недостатка смазки.
Принцип работы электронного датчика давления масла

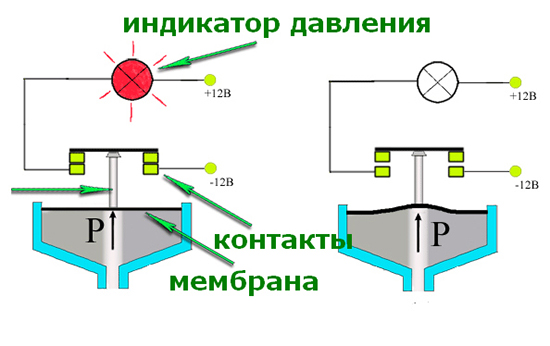

Электронный датчик давления масла проще механического, что снижает риск поломки. Его основная функция — передача информации на приборную панель о низком давлении масла. Датчик состоит из корпуса, мембраны, контактов и толкателя, подключен к электрической цепи с индикатором аварийного давления.
Когда двигатель не работает, мембрана выпрямлена, толкатель задвинут, а контакты замкнуты. При подаче питания на датчик загорается индикатор аварийного давления, поэтому лампочка светится при запуске двигателя. После запуска создается давление масла, которое воздействует на мембрану, размыкающую контакты. Если давление масла исчезает, контакты замыкаются, и на приборной панели загорается аварийный индикатор. Индикатор также может активироваться при неисправности датчика.
Принцип работы механического датчика давления масла

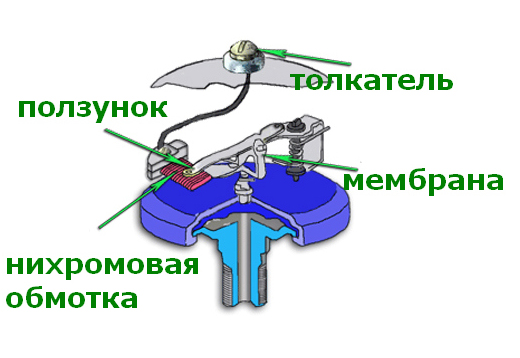

Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов, при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.
Читайте также:
Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.
Как проверить электронный датчик давления масла
Для проверки электронного датчика давления понадобятся мультиметр и насос, желательно с манометром. Сначала демонтируйте датчик с автомобиля и установите мультиметр в режим диагностики цепи на обрыв. Подключите датчик к насосу и мультиметру. Используйте насос с манометром, чтобы избежать избыточного давления, которое может повредить прибор.
После подключения насоса, манометра и мультиметра убедитесь, что стрелка на шкале находится на нуле. Подайте минимальное давление от насоса; мембрана датчика должна деформироваться, сдвинуть толкатель и разомкнуть цепь, что приведет к отклонению стрелки прибора в бесконечность. Также подайте давление, близкое к максимальному, чтобы проверить работоспособность датчика в таких условиях.
Как проверить механический датчик давления масла

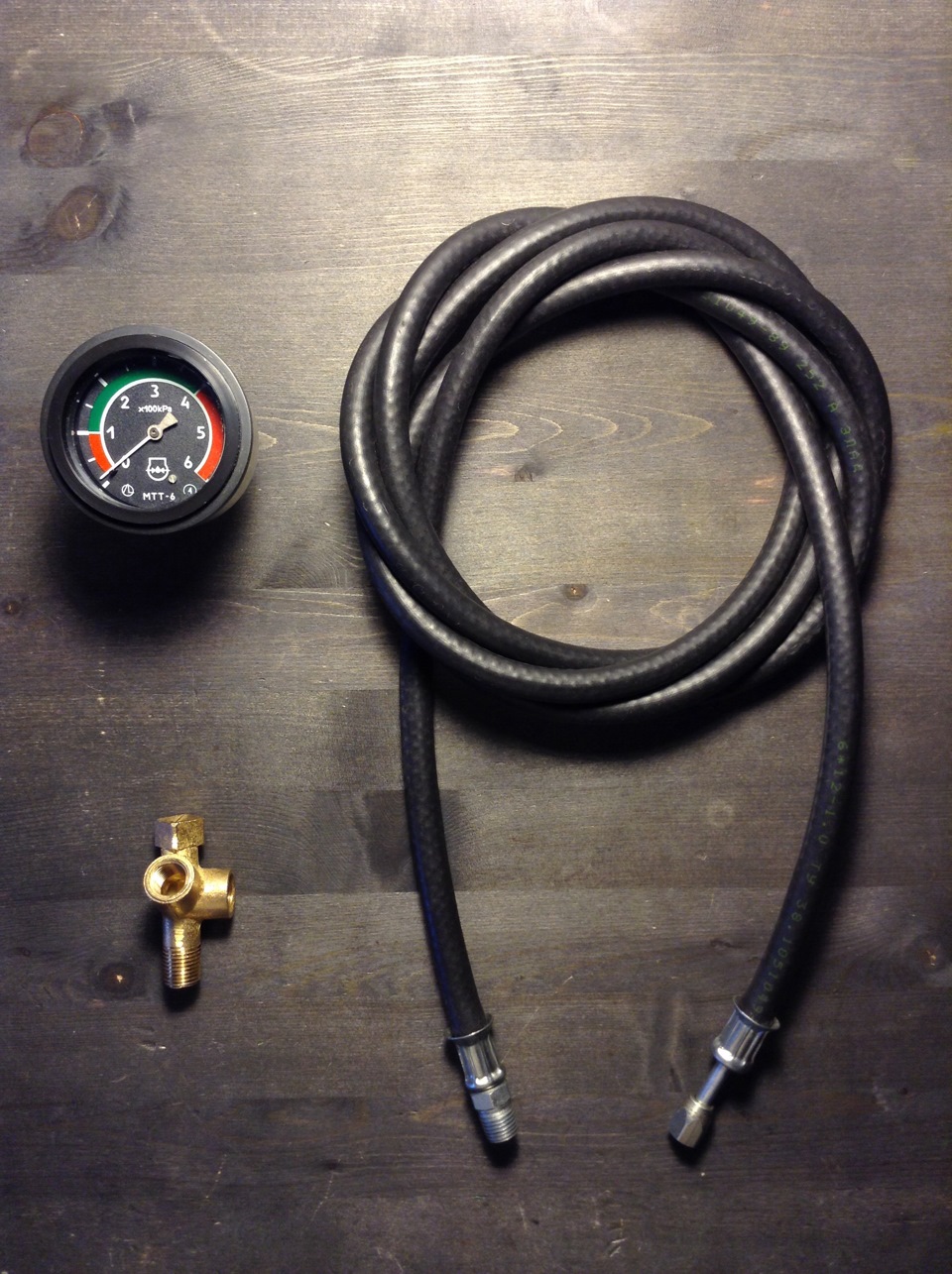

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.
Распространенные неисправности датчиков давления масла и их симптомы
Датчики давления масла являются важными компонентами системы смазки двигателя, и их неисправности могут привести к серьезным проблемам. Рассмотрим наиболее распространенные неисправности, которые могут возникнуть с датчиками давления масла, а также их характерные симптомы.
1. Поломка датчика давления масла
-
Читайте также:
Одна из самых распространенных неисправностей — это поломка самого датчика. Это может произойти из-за механических повреждений, коррозии или износа. Симптомы поломки могут включать:
- Постоянно загорающийся индикатор давления масла на приборной панели. Это может указывать на то, что датчик не функционирует должным образом.
- Неправильные показания давления масла. Например, стрелка может показывать давление, которое значительно выше или ниже нормального диапазона.
2. Утечка масла
Если датчик давления масла поврежден, это может привести к утечке масла. Утечка может происходить через резьбовые соединения или из-за повреждения корпуса датчика. Симптомы утечки масла включают:
- Появление масляных пятен под автомобилем, особенно в области установки датчика.
- Снижение уровня масла в двигателе, что может привести к его перегреву и серьезным повреждениям.
3. Электрические неисправности
Датчики давления масла работают на основе электрических сигналов, и любые проблемы с проводкой или соединениями могут привести к сбоям в их работе. Симптомы электрических неисправностей могут включать:
- Проблемы с показаниями на приборной панели. Например, индикатор может не загораться вообще или мигать без видимой причины.
- Проблемы с запуском двигателя, если датчик давления масла влияет на систему управления двигателем.
4. Загрязнение датчика
Со временем датчик может загрязняться отработанными газами, отложениями масла или другими загрязняющими веществами. Это может привести к неправильным показаниям. Симптомы загрязнения могут включать:
- Нестабильные показания давления масла, которые могут колебаться без видимых причин.
- Проблемы с работой двигателя, если датчик не передает корректные данные о давлении масла в систему управления.
Знание этих распространенных неисправностей и их симптомов поможет владельцам автомобилей своевременно выявлять и устранять проблемы с датчиком давления масла, что в свою очередь способствует надежной и безопасной работе двигателя.
Вопрос-ответ
Как понять, что неисправен датчик давления масла?
Неисправность датчика давления масла можно заподозрить по нескольким признакам: если на приборной панели загорается индикатор давления масла, если стрелка манометра показывает аномальные значения (слишком низкие или слишком высокие), или если двигатель издает необычные звуки, такие как стуки или шумы, что может указывать на недостаток масла. Также стоит обратить внимание на утечки масла или его низкий уровень, так как это может влиять на работу датчика.
Каков принцип работы датчика давления масла?
Принцип работы: при увеличении или уменьшении параметров датчик генерирует соответствующий электрический сигнал. Преобразование сигнала: электрический сигнал от датчика преобразуется электронной платой в цифровые данные, отображающие текущее давление масла.
Как понять, что датчик давления сломан?
Чтобы понять, что датчик давления сломан, обратите внимание на нестабильные или неправильные показания давления, которые не соответствуют реальным условиям, а также на наличие предупреждающих сигналов на приборной панели. Если датчик не реагирует на изменения давления или показывает постоянные значения, это также может указывать на его неисправность. Дополнительно стоит проверить соединения и проводку на наличие повреждений.
Как понять, что неисправен датчик уровня масла?
Если датчик неисправен, на приборной панели может отображаться сообщение о низком уровне масла, даже если уровень в норме.
Советы
СОВЕТ №1
Перед проверкой датчика давления масла убедитесь, что двигатель остыл. Это поможет избежать ожогов и обеспечит безопасность при работе с автомобилем.
СОВЕТ №2
Используйте манометр для проверки давления масла. Это позволит вам точно определить, работает ли датчик корректно или требуется его замена.
СОВЕТ №3
Регулярно проверяйте уровень масла в двигателе. Низкий уровень масла может привести к неправильным показаниям датчика давления и даже к повреждению двигателя.
СОВЕТ №4
Если вы заметили нестабильные показания датчика давления масла, не откладывайте диагностику. Проблемы с давлением масла могут привести к серьезным повреждениям двигателя.
