Как подключить автомагнитолу в автомобиле самостоятельно

Подключение автомагнитолы в автомобиле — важный этап, который обновляет аудиосистему и улучшает качество звучания музыки. В статье рассмотрим процесс самостоятельной установки, опираясь на рекомендации производителей и схемы подключения. Правильный монтаж поможет избежать проблем с качеством звука и повреждений оборудования. Следуя инструкциям, вы сэкономите на услугах специалистов и получите удовольствие от установки.

Проводники и разъемы в автомобиле для подключения аудиосистемы

Современные автомобили оснащаются различными типами проводов и специализированных разъемов, что позволяет установить акустическую систему. При самостоятельной установке магнитолы в машину могут возникнуть следующие ситуации:

1. Плюсовой провод имеет свой предохранитель, а провода для динамиков выведены на передние и задние колонки. Питание аудиосистемы осуществляется от проводов, подключаемых к аккумулятору. Все необходимые кабели (включая антенну), которые позволяют подключить автомагнитолу самостоятельно, соединены с разъемом, аналогичным гнезду в музыкальном устройстве.
2. Монтажные провода подключены к разъему, но форма гнезда аудиосистемы не соответствует штекеру.
3. Провода питания не выведены на динамики, и отсутствуют необходимые кабели для подключения (либо они есть, но подключены неправильно).

В первом случае проблем с подключением аудиосистемы не возникает. Достаточно соединить питающие провода и вставить разъем. Однако перед выполнением этих простых действий рекомендуется убедиться, что мощность магнитолы соответствует техническим характеристикам динамиков.

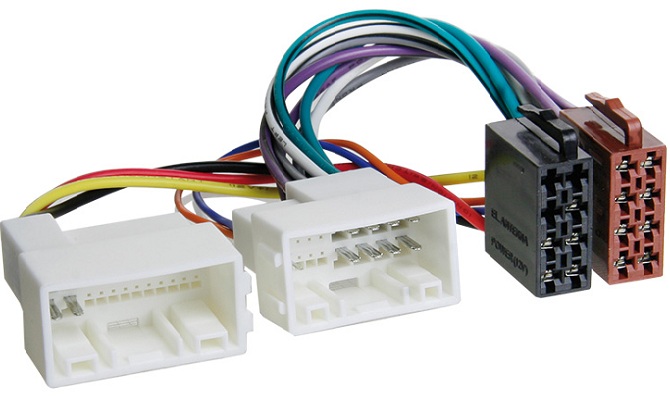

Если гнездо музыкальной системы не совпадает с разъемом проводки автомобиля, могут возникнуть дополнительные сложности с подключением. Многие производители автозвука предлагают свои устройства с различными, иногда довольно специфическими, выходами. Для подключения таких магнитол используют специальные адаптеры, соответствующие стандарту ISO. Найти подходящий переходник не составит труда, так как в автомагазинах представлен широкий ассортимент адаптеров для любых типов автомобильной электроники, и их цена, как правило, невысока.

Если в автомобиле отсутствуют провода, а подходящий переходник не удается найти, придется демонтировать имеющиеся разъемы и напрямую соединить новые кабели. Этот процесс трудоемкий и достаточно сложный. Тем не менее, именно его часто используют автомобилисты и многие сервисные центры, особенно когда речь идет о подключении недорогих китайских магнитол. Об этом будет рассказано далее.

Подключение автомагнитолы в автомобиле самостоятельно — задача, с которой может справиться любой, обладающий базовыми навыками работы с электроникой. Эксперты отмечают, что прежде всего важно ознакомиться с инструкцией к магнитоле и схемой подключения автомобиля. Правильная последовательность действий включает в себя отключение аккумулятора для предотвращения короткого замыкания. Затем необходимо аккуратно извлечь старую магнитолу, запомнив или зафиксировав расположение проводов. При подключении новой модели важно следовать цветовой кодировке проводов: обычно красный отвечает за питание, черный — за массу, а остальные провода — за динамики. Специалисты рекомендуют использовать переходники, если разъемы не совпадают. После завершения подключения стоит проверить работу устройства, прежде чем окончательно закрепить его в панели. Такой подход не только сэкономит время и деньги, но и даст возможность лучше понять устройство автомобиля.

подключение автомобильной магнитолы

Китайские магнитолы – как не запутаться в проводах?

Если вы решили самостоятельно скручивать новые провода, следует подробно разобраться с их цветовой маркировкой. Ничего сложного здесь нет. Провода маркируются следующим образом:

• А+, АСС (красный цвет) – плюс замка зажигания;
• GND (черный) и ВАТ (желтый) – минус и плюс батареи;
• FL+ (белый без полоски) и FL- (белый с полоской) – плюс и минус левого переднего громкоговорителя;
• FR+ (серый без полоски), FR- (серый с полоской) – соответственно плюс и минус задней левой колонки.

Плюс и минус заднего правого громкоговорителя маркируют RR+ и RR- (фиолетовый провод без полосы и с таковой), заднего левого – RL+ и RL- (зеленый без и с полосой). В навороченных системах имеются дополнительные кабели. Обычно за запуск подсветки отвечает провод оранжевого цвета. А антенну подключают при помощи синего проводка, на котором может присутствовать либо отсутствовать полоска.

После того, как вы разберетесь с маркировкой, нужно проверить, совпадают ли (по цвету) провода на авторазъеме с кабелями планируемой к монтажу аудиосистемы. В случае их соответствия друг с другом можно отключать аккумулятор (АКБ), после чего отсоединять разъемы автомагнитолы и транспортного средства (операция выполняется при помощи обычных кусачек). Чтобы не запутаться, сразу подсоединяйте к аудиосистеме требуемый разъем (строго по цвету либо буквенной маркировке) и обрезайте оставшийся кусок. Желательно пропаивать соединения и, используя термоусадочный кембрик, изолировать каждый проводок. Тем самым вы обеспечите длительный срок службы системы.

Если провода не совпадают по маркировке (такое часто отмечается, если вы приобретаете китайский гаджет), их необходимо будет прозванивать. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Прозвон выполняют при отключенном аккумуляторе машины.

Батарейка нужна для того, чтобы правильно определять пары кабелей под каждый громкоговоритель в машине. Ее подключают к двум проверяемым проводам и смотрят, как реагирует диффузор. Если отмечается его движение вовнутрь (втягивание), полярность неправильная. В случаях, когда диффузор двигается наружу, вы все сделали так, как надо. Маркируйте плюсом кабель, подключаемый к положительному входу аккумулятора. Важно! Батарейка к колонке подключается буквально на 1 секунду.

Интересные факты

Вот несколько интересных фактов о подключении автомагнитолы в автомобиле самостоятельно:

1. Стандарты подключения: Существует несколько стандартов подключения автомагнитол, таких как ISO и DIN. Знание этих стандартов поможет вам выбрать правильный переходник и избежать проблем с совместимостью. Например, многие современные автомобили используют ISO-разъемы, что упрощает процесс установки.

2. Питание и заземление: При подключении автомагнитолы важно правильно подключить провода питания и заземления. Неправильное подключение может привести к перегреву устройства или даже его поломке. Кроме того, хорошее заземление помогает избежать помех в звуке и улучшает качество звучания.

3. Дополнительные функции: Современные автомагнитолы могут иметь множество дополнительных функций, таких как Bluetooth, USB-порты и поддержку различных форматов аудио. При установке стоит обратить внимание на наличие дополнительных разъемов и проводов, которые могут понадобиться для подключения этих функций, чтобы максимально использовать возможности устройства.

6 ошибок при подключении автомагнитолы. Как подключить магнитолу в автомобиле и 3 способа дома.

Подсоединяем динамики – что нужно учесть и как сделать все правильно?

Приобретите комплект кабелей для подключения питания вашей автомагнитолы и динамиков. Длина проводов может варьироваться в зависимости от размеров автомобиля и его конструкции. Оптимально, если длина выбирается так, чтобы избежать необходимости в добавлении и скручивании лишних отрезков. Не стоит экономить на проводах. Инвестируйте в качественные многожильные медные кабели с дополнительной силиконовой изоляцией. Для большинства современных автомагнитол с мощностью до 120 Вт подойдут провода диаметром 1,5–2 мм (для подключения колонок) и 3,5–4 мм (для питания).

Если вы планируете установить стандартную аудиосистему в автомобиле с четырьмя динамиками (две спереди и две сзади), подключение будет осуществляться с помощью четырех пар проводов.

Вы, вероятно, знакомы с их маркировкой, поэтому проблем с подключением не должно возникнуть. Важно не перепутать полярность. Если магнитола будет подключена с ошибками в плюсах и минусах, она не сгорит, но качество звука может вас разочаровать. На динамиках средней и высокой мощности обычно имеются широкая и узкая клеммы. Просто правильно вставьте провода в них.

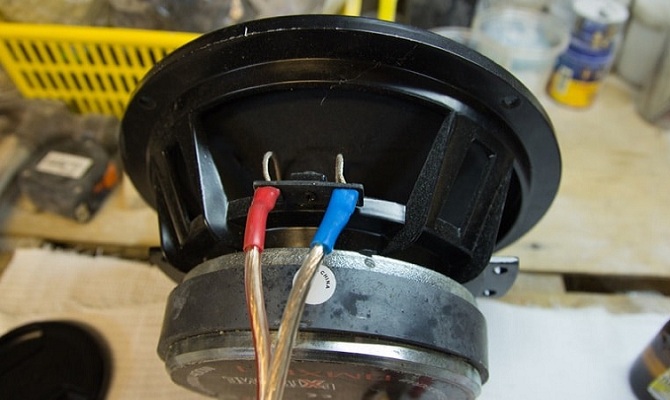

На узкую клемму подключается минусовой провод, а на широкую – плюсовой. На маломощных автомагнитолах может быть только одна клемма. В этом случае плюсовой кабель следует подключить к громкоговорителю, а минусовой – к общему минусу аудиосистемы. При неправильной фазировке, как уже упоминалось, качество звука может ухудшиться. О том, что вы перепутали полярность, могут свидетельствовать такие признаки, как невозможность регулировки басов и плохое звучание низких частот.

Проверить правильность подключения можно простым способом:

1. Переключите звук на фронтальные динамики магнитолы и установите баланс на один из двух динамиков.
2. Увеличьте громкость до тех пор, пока не появятся заметные искажения (или до максимума).
3. Переведите баланс в среднее положение.

Если после этих действий низкие частоты исчезают, значит, фазировка выполнена неверно. Вам нужно еще раз проверить полярность проводов и переподключить проблемную пару. Аналогичную процедуру (проверку и новое подключение) следует выполнить и для задних динамиков.

Подключаем аудиосистему – схема и порядок действий

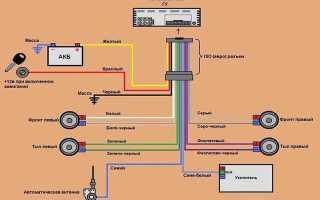

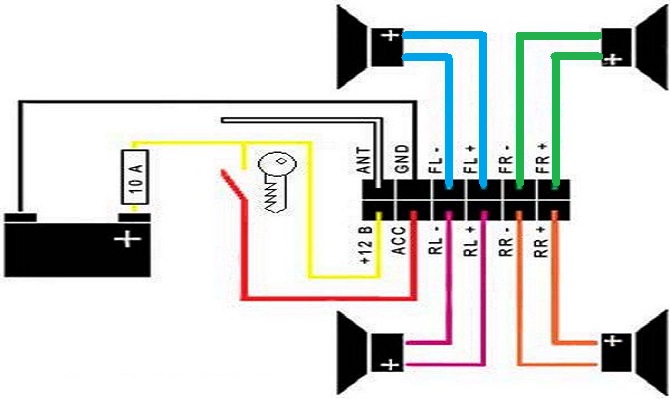

Теперь разберемся, как правильно подключить непосредственно автомагнитолу. Схема подсоединения проводов приведена ниже. Почти все автомагнитолы в транспортных средствах последних 15–20 лет выпуска используют три провода для подачи питания:

• желтый питает силовых энергопотребителей, он идет на плюс аккумулятора;
• черный идет на минус АКБ;
• красный выполняет функцию плюса замка зажигания.

Профессионалы говорят, что установка автомагнитолы своими руками должна производиться именно по такой схеме. Не рекомендуется подключать желтый проводок к прикуривателю либо замку зажигания, а черный к болту на массу, как это делают многие автолюбители и кустарные «специалисты» по автозвуку. Этот вариант неправильный. Доказано и проверено. Правильное подключение гарантирует по-настоящему качественное звучание музыкальной системы.

Как подключить автомагнитолу

Еще один момент. Некоторые техцентры и автомобилисты проявляют смекалку. Они подключают красный и желтый проводки вместе. В этом случае установленный музыкальный центр радует водителя любимыми музыкальными треками постоянно – вне зависимости от того, выключено либо включено зажигание. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться (аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию). Если вы хотите установить автомагнитолу китайского производства, не советуем использовать описанную методику. Заряда аккумуляторной батареи будет хватать ненадолго.

Добавим антенну к музыкальному автомобильному центру

Мы рассмотрели процесс подключения стандартной автомагнитолы. На этом этапе можно было бы и завершить, но многие автомобилисты предпочитают слушать радиостанции во время поездок. Давайте разберемся, как установить антенну для их приема. Эта задача не займет много времени и позволит вам наслаждаться любимыми радиоволнами. Антенны бывают активными и пассивными. Схемы их подключения просты, но различаются. Пассивное устройство подключается напрямую в соответствующий разъем, и с этим не возникнет никаких трудностей.

Для установки активной антенны потребуется подвести к ней питание. Вам понадобятся следующие шаги:

• Найдите специальный вход с проводом, обозначенным буквами ANT (иногда REM). Обычно он окрашен в синий цвет. В современных автомобилях таких проводов может быть даже два, и они активируют антенну только при включении автомагнитолы.
• Подключите приемное устройство.
• Заизолируйте провода.

Теперь вы обладаете знаниями о том, как установить аудиосистему и антенну любого типа. Для повышения качества звука мы рекомендуем подключить усилитель к автомагнитоле, чтобы наслаждаться каждым музыкальным аккордом в салоне вашего автомобиля. Желаем вам приятных поездок!

Тестирование и настройка звука после установки

После завершения установки автомагнитолы в автомобиле важно провести тестирование и настройку звука, чтобы убедиться, что все работает корректно и удовлетворяет вашим требованиям. Этот процесс включает несколько этапов, которые помогут вам оптимизировать качество звука и убедиться в правильной работе всех функций устройства.

1. Проверка подключения

Перед тем как приступить к тестированию звука, убедитесь, что все соединения выполнены правильно. Проверьте, что:

• Все провода надежно подключены к магнитоле и динамикам.
• Провода питания и заземления подключены корректно, без коротких замыканий.
• Антенна подключена, если вы планируете слушать радио.

2. Включение магнитолы

Включите автомобиль и затем магнитолу. Убедитесь, что она загружается без ошибок. Если на экране отображаются какие-либо сообщения об ошибках, обратитесь к инструкции по эксплуатации для устранения неполадок.

3. Проверка источников звука

Переключитесь на разные источники звука: радио, Bluetooth, USB или AUX. Убедитесь, что каждый источник работает корректно. Проверьте качество звука на каждом из них, обращая внимание на наличие искажений или посторонних шумов.

4. Настройка эквалайзера

Большинство современных автомагнитол имеют встроенный эквалайзер, который позволяет настраивать звук в зависимости от ваших предпочтений. Попробуйте разные предустановленные режимы (например, «Рок», «Поп», «Джаз») и настройте параметры вручную, если это возможно. Обратите внимание на:

• Частоты низких, средних и высоких звуков.
• Баланс между левым и правым динамиками.
• Громкость и уровень басов.

5. Проверка динамиков

Проверьте работу всех динамиков в автомобиле. Включите музыку на средней громкости и пройдитесь по всем местам, где установлены динамики, чтобы убедиться, что звук идет из каждого из них. Обратите внимание на возможные искажения или отсутствие звука из какого-либо динамика.

6. Настройка громкости

Установите уровень громкости на комфортный уровень. Избегайте слишком высокой громкости, чтобы не повредить динамики и не ухудшить качество звука. Также проверьте, как магнитола реагирует на изменение громкости и нет ли резких скачков.

7. Проверка дополнительных функций

Если ваша магнитола поддерживает дополнительные функции, такие как Bluetooth, навигация или подключение к смартфону, протестируйте их. Убедитесь, что:

• Bluetooth-соединение устанавливается быстро и без проблем.
• Качество звука при воспроизведении через Bluetooth соответствует вашим ожиданиям.
• Навигационные указания слышны четко и без искажений.

8. Итоговая настройка

После завершения всех проверок и тестов, сделайте окончательные настройки звука в зависимости от ваших предпочтений. Возможно, вам придется вернуться к эквалайзеру или другим параметрам, чтобы добиться идеального звучания.

Тщательное тестирование и настройка звука после установки автомагнитолы помогут вам насладиться качественным звуковым сопровождением во время поездок и избежать неприятных сюрпризов в будущем.

Вопрос-ответ

Можно ли самому поставить магнитолу в машину?

Если автомобиль не оборудован магнитолой, ее можно приобрести отдельно и установить самостоятельно. Однако многих новичков процесс самостоятельной установки может отпугнуть из-за кажущейся сложности.

К какому проводу замка зажигания нужно подключать магнитолу?

Схема подключения магнитолы: красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания. Акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.

Как лучше подключать магнитолу?

Также необходимо внимательно подключать силовые кабели — провод питания (жёлтый) к «плюсу», а чёрный — к массе. При этом управляющий красный провод (ACC) нельзя оставлять без подключения. Правильнее всего будет подключить его к замку зажигания.

Как нельзя подключать магнитолу?

Нельзя подключать на питание магнитолы тонкие провода, так как это тоже оказывает значительное влияние на качество звука. Провода должны быть сечением в 2-4 кв. мм, и лучше всего их подключать напрямую к клеммам аккумулятора. Можно пустить «плюс» на клемму аккумулятора, а «минус» – на кузов автомобиля.

Советы

СОВЕТ №1

Перед началом установки автомагнитолы обязательно ознакомьтесь с инструкцией к вашему автомобилю и магнитоле. Это поможет вам понять, какие инструменты понадобятся и какие шаги нужно выполнить для правильного подключения.

СОВЕТ №2

Обязательно отключите аккумулятор перед началом работы. Это не только защитит вас от электрического удара, но и предотвратит короткое замыкание во время подключения проводов.

СОВЕТ №3

Используйте качественные соединители и изоленту для подключения проводов. Это обеспечит надежное соединение и предотвратит возможные проблемы с электрикой в будущем.

СОВЕТ №4

После завершения установки проверьте работу магнитолы, прежде чем собирать все обратно. Убедитесь, что все функции работают корректно, чтобы избежать повторного разбора панели.
