Датчик массового расхода воздуха (ДМРВ) критически важен для работы двигателя, обеспечивая правильное соотношение топлива и воздуха. Его неисправность может снизить мощность, увеличить расход топлива и повредить двигатель. В статье рассмотрим три способа проверки ДМРВ: с помощью мультиметра, методом принудительного отключения и визуально. Эти методы помогут быстро определить состояние датчика, что позволит избежать серьезных проблем и сэкономить на ремонте.
Симптомы неисправности датчика массового расхода воздуха
Перед проверкой датчика массового расхода воздуха (ДМРВ) следует определить его возможную неисправность. Признаки проблем с датчиком:

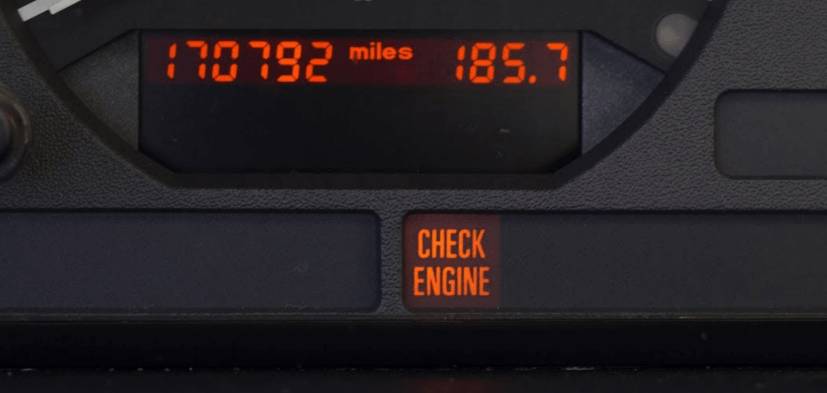

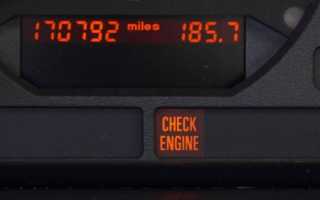

- Загорается индикатор «Проверить двигатель» (Check Engine);
- Увеличение расхода топлива и снижение динамики разгона;
- Изменение холостых оборотов, работа двигателя с перебоями;
- Двигатель не запускается.
Эти признаки указывают на недостаточный или избыточный объем воздуха в топливной смеси. Однако неисправность ДМРВ не всегда является единственной причиной. Возможны проблемы с электропроводкой или трещины в соединительных шлангах.
Эксперты рекомендуют проверять датчик массового расхода воздуха (ДМРВ) как с помощью мультиметра, так и в процессе движения автомобиля. При использовании мультиметра важно измерить сопротивление и напряжение на выводах ДМРВ. Нормальные значения должны соответствовать данным производителя. Если сопротивление значительно отличается от нормы, это может указывать на неисправность.
В движении симптомы неисправности могут проявляться в виде нестабильной работы двигателя, потери мощности, увеличенного расхода топлива или появления ошибок в системе управления. При наличии таких признаков стоит провести диагностику ДМРВ. Важно помнить, что своевременная проверка и замена неисправного датчика помогут избежать более серьезных проблем с двигателем и системой впуска.
Как проверить ДМРВ на исправность
Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.
| Симптом неисправности ДМРВ | Проверка мультиметром (при выключенном зажигании) | Проверка в движении |
|---|---|---|
| Рывки и провалы при разгоне | Проверить сопротивление между контактами датчика (значения указаны в руководстве по эксплуатации). | Наблюдать за показаниями сканера OBD-II (расход воздуха). При неисправности показания будут некорректными или отсутствовать. |
| Повышенный расход топлива | Измерить напряжение на выходе ДМРВ (должно быть около 1 В на холостом ходу, увеличиваться при увеличении оборотов). | Сравнить фактический расход топлива с заявленным производителем. Обратить внимание на динамику изменения расхода при изменении нагрузки. |
| Трудности с запуском двигателя | Проверить целостность проводки и разъемов ДМРВ. | Обратить внимание на поведение двигателя при запуске в разных условиях (холодный/горячий двигатель). |
| Нестабильная работа двигателя на холостом ходу | Проверить напряжение на выходе ДМРВ (должно быть стабильным на холостом ходу). | Наблюдать за оборотами двигателя на холостом ходу. При неисправности могут наблюдаться колебания оборотов. |
| Чек Энджин (Check Engine) горит | Проверить наличие кодов ошибок, связанных с ДМРВ, с помощью OBD-II сканера. | Анализ данных OBD-II сканера в движении для выявления отклонений в показаниях расхода воздуха. |
| Отсутствие реакции на педаль газа | Проверить напряжение на выходе ДМРВ (должно изменяться при изменении положения дроссельной заслонки). | Полное отсутствие реакции на педаль газа, двигатель работает нестабильно или глохнет. |
Интересные факты
Вот несколько интересных фактов о проверке датчика массового расхода воздуха (ДМРВ) с помощью мультиметра и в движении:
-
Измерение сопротивления: При проверке ДМРВ мультиметром можно измерить сопротивление его выводов. Обычно, если сопротивление выходит за пределы нормы, это может указывать на неисправность датчика. Например, для некоторых моделей ДМРВ нормальное значение сопротивления может находиться в диапазоне от 2 до 10 кОм. Если значения значительно отличаются, это может свидетельствовать о проблемах.
-
Симптомы неисправности: Неисправный ДМРВ может проявляться через различные симптомы, такие как ухудшение динамики разгона, увеличение расхода топлива, нестабильная работа двигателя на холостом ходу и даже загорание индикатора “Check Engine”. Эти симптомы могут быть вызваны неправильными показаниями датчика, что приводит к неверной смеси топлива и воздуха.
-
Проверка в движении: Для более точной диагностики можно провести тест в движении, используя диагностический сканер. Он позволяет отслеживать данные о работе ДМРВ в реальном времени. Например, при ускорении показания расхода воздуха должны увеличиваться пропорционально. Если данные не соответствуют ожидаемым значениям, это может указывать на неисправность датчика или проблемы с системой впуска.
Эти факты помогут лучше понять, как диагностировать и выявлять проблемы с ДМРВ, что может существенно повлиять на производительность автомобиля.
Проверка ДМРВ в движении
Наиболее простой метод диагностики расходомера — оценка работы двигателя при отключении датчика. Процедура проверки:

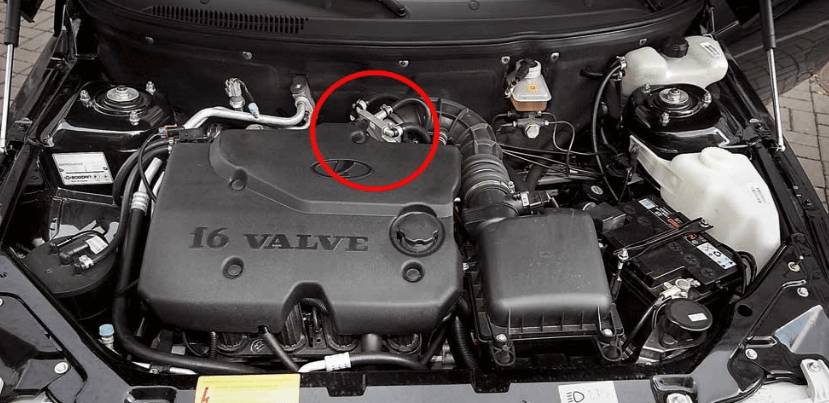

- Откройте капот и отсоедините разъем от датчика массового расхода воздуха. Закройте капот.
- Сядьте за руль и запустите двигатель. Автомобиль должен перейти в аварийный режим, загорится индикатор Check Engine. В этом режиме количество воздуха в топливной смеси определяется положением дроссельной заслонки.
- Попробуйте проехать на автомобиле и сравните его динамические характеристики с теми, что были до отключения ДМРВ. С отключенным датчиком машина должна разгоняться быстрее. Если это так, вероятно, есть проблемы с датчиком массового расхода воздуха.
Не рекомендуется долго использовать автомобиль с отключенным ДМРВ.
Проверка ДМРВ мультиметром

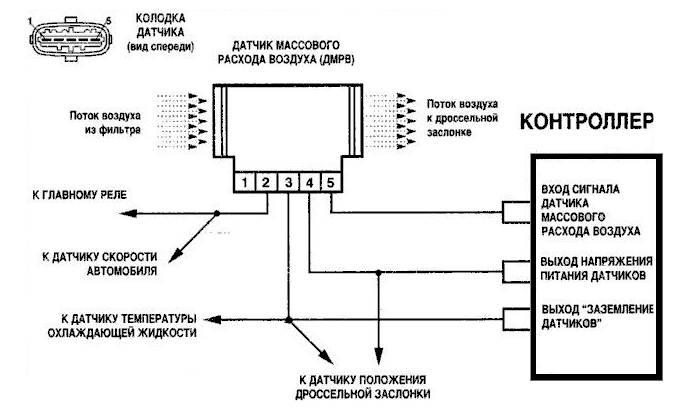

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:
- Розовый (или розово-черный): провод к главному реле;
- Зеленый: провод к заземлению;
- Серый: провод к питанию;
- Желтый: вход сигнала.
Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.
По результатам измерения можно сделать выводы о состоянии датчика:
- Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
- Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
- Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
- Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
- Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
- Датчик необходимо менять: 1,05 Вольт и выше.
Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.
Визуальный осмотр ДМРВ

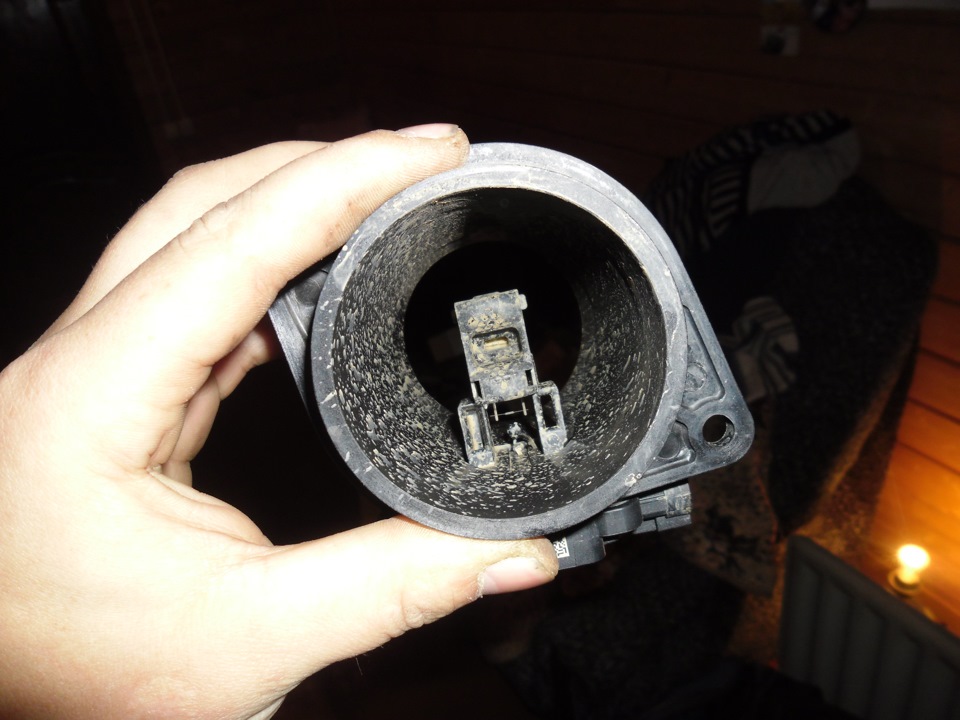

Опытные водители могут выявить неисправность датчика массового расхода воздуха (ДМРВ) визуально. Для этого нужно демонтировать датчик и осмотреть его. Признаки неисправности включают наличие жидкости в воздушном патрубке и самом датчике, а также механические повреждения.
Распространенные причины попадания жидкости в датчик:
- Избыточный уровень масла в картере, что приводит к его попаданию в датчик;
- Засорение маслоотбойника системы вентиляции картера;
- Несвоевременная замена воздушного фильтра, что позволяет грязи загрязнять термоанемометр ДМРВ.
Простым и эффективным методом диагностики неисправностей ДМРВ является его замена на исправный аналог. Например, можно установить рабочий датчик с другого автомобиля и проверить, улучшилась ли работа двигателя. В этом случае можно сразу приобрести новый датчик, избегая диагностики с мультиметром или другими инструментами.
Читайте также:
Вопрос-ответ
Как ведёт себя машина при неисправном датчике расхода воздуха?
Выход из строя датчика расхода воздуха, как правило, не приводит к остановке двигателя. Просто ЭБУ переходит на аварийный режим, в котором состав смеси хотя и не идеален, но обеспечивает какое-то сгорание бензина. При этом у мотора могут быть повышены холостые обороты и расход топлива, а динамика будет заметно хуже.
Как проверить ДМРВ через мультиметр?
Для точной диагностики лучше воспользоваться мультиметром. Подключаем чёрный щуп к массе, а красный — к сигнальному проводу на разъёме датчика (как правило, средний пин). Включаем зажигание, мотор не запускаем. Исправный ДМРВ должен показывать напряжение в районе 0.99–1.01 В.
Как понять, что ДМРВ не исправно?
Чтобы понять, что датчик массового расхода воздуха (ДМРВ) неисправен, обратите внимание на симптомы, такие как нестабильная работа двигателя, повышенный расход топлива, затрудненный запуск, провалы в мощности при разгоне и загорание лампы проверки двигателя. Также можно провести диагностику с помощью сканера, который покажет ошибки, связанные с работой ДМРВ.
Как узнать, нужно ли чистить или заменять датчик массового расхода воздуха?
Код ошибки также может указывать на неисправность датчика. Если после очистки датчика массового расхода воздуха (ДМРВ) снова загорается индикатор Check Engine с кодом P0101, датчик может нуждаться в замене. Если проверка показаний датчика с помощью считывателя кодов показывает, что двигатель работает на обогащённой или обеднённой смеси и не адаптируется, датчик может выйти из строя.
Советы
СОВЕТ №1
Перед проверкой ДМРВ (датчика массового расхода воздуха) мультиметром убедитесь, что у вас есть доступ к схеме подключения устройства. Это поможет вам правильно подключить прибор и избежать ошибок в измерениях.
СОВЕТ №2
При проверке ДМРВ в движении обратите внимание на поведение автомобиля. Если вы замечаете резкие провалы в мощности, нестабильные обороты на холостом ходу или увеличенный расход топлива, это может указывать на неисправность датчика.
СОВЕТ №3
Используйте мультиметр для проверки сопротивления и напряжения на выводах ДМРВ. Сравните полученные значения с рекомендованными в руководстве по эксплуатации вашего автомобиля, чтобы определить, находится ли датчик в исправном состоянии.
СОВЕТ №4
Если вы не уверены в своих навыках диагностики, лучше обратиться к профессионалам. Неправильная проверка или замена ДМРВ может привести к дополнительным проблемам с двигателем и его работой.
