Пневмоподвеска на ВАЗ – выбор деталей и сборка системы

Пневмоподвеска на ВАЗ улучшает характеристики автомобиля, повышает комфорт и управляемость. В статье рассмотрим необходимые детали для сборки системы пневмоподвески и предложим пошаговую инструкцию по установке. Вы узнаете, как самостоятельно преобразить ходовую часть автомобиля, что улучшит его эксплуатационные качества и сделает поездки более приятными. Также будет представлено видео, наглядно демонстрирующее процесс установки, что упростит задачу даже для новичков.

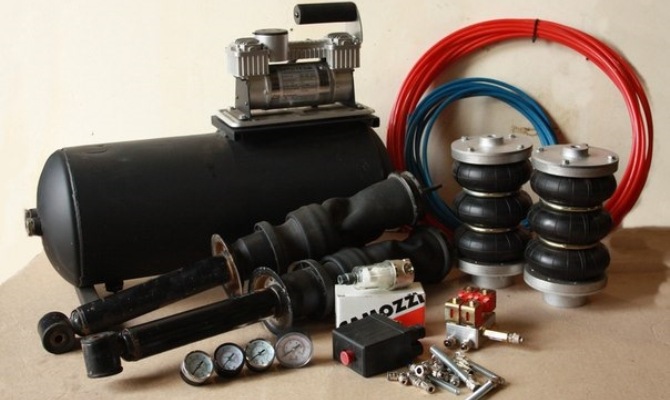

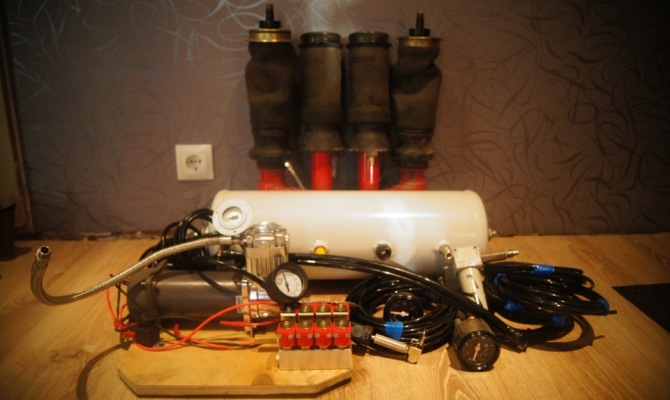

Из каких элементов состоит пневмоподвеска?

Среди начинающих автолюбителей существует мнение, что пневматическую подвеску лучше приобретать в готовом варианте. Однако цена на такие системы зачастую превышает несколько десятков тысяч рублей. В результате, тем, кто хочет улучшить свой автомобиль, остается лишь вариант собрать подвеску самостоятельно. Для начала давайте разберемся, какие компоненты входят в комплект пневмоподвески, а затем рассмотрим подходящие детали для ее сборки. Итак, в комплект входят:

• стойки;
• подушки;
• ресивер;
• клапаны ГБО;
• трубки;
• компрессор;
• манометры;
• устройство управления.

Пневмоподвеска для автомобилей ВАЗ может быть собрана из различных комплектующих. Мы выделим наиболее подходящие и надежные элементы. Первым компонентом системы являются стойки. Рекомендуется приобретать новые масляные стойки от отечественного производителя СААЗ. Они должны быть оснащены двумя «бубликами»-отбойниками, которые устанавливаются на шток амортизатора. Средняя цена набора таких запчастей составляет около 7500 рублей. На стойки устанавливаются подушки. Высокой надежностью отличаются детали от грузовых автомобилей концерна Scania. Рекомендуем выбирать подушки от моделей 4-го поколения.

В качестве ресивера можно использовать газовый баллон от модели ВАЗ 2109. Этот элемент способен выдерживать высокое давление до 21 атм и уже имеет встроенный обратный клапан, что избавляет вас от необходимости дополнительных доработок. Кроме того, баллон имеет объем 45 литров, что обеспечивает быструю подъемную способность автомобиля.

Единственным недостатком запчасти от «девятки» являются ее крупные размеры. Если вы хотите сэкономить пространство в багажнике, можно рассмотреть 25-литровый баллон от КАМАЗа. Однако в этом случае потребуется приварить штуцеры и установить обратный клапан. Поэтому баллон от «девятки» является более оптимальным вариантом. Приблизительная стоимость составляет 2000 рублей. Также вам понадобятся 4 электромагнитных клапана: два для сброса и два для впуска «перед–зад». Выбирайте клапаны, которые могут выдерживать давление в 25 атм. Цена одного клапана составляет около 300 рублей.

Эксперты в области автомобильной модификации отмечают, что пневмоподвеска на ВАЗ становится все более популярной среди автолюбителей, стремящихся улучшить комфорт и управляемость своих автомобилей. При выборе деталей для системы важно учитывать качество компонентов, таких как воздушные баллоны, компрессоры и управляющие блоки. Специалисты рекомендуют отдавать предпочтение проверенным брендам, чтобы избежать проблем с надежностью и долговечностью.

Сборка системы требует внимательного подхода и знаний, так как неправильная установка может привести к снижению эффективности работы подвески. Эксперты советуют обращаться к профессионалам или тщательно изучать инструкции, чтобы обеспечить правильную настройку и эксплуатацию. В конечном итоге, правильно подобранная и установленная пневмоподвеска способна значительно улучшить характеристики автомобиля, делая поездки более комфортными и безопасными.

Комфортная подвеска pt.1

Трубки, компрессор и управление – без чего системе не обойтись?

Следующие незаменимые элементы – это трубки. Лучше всего в качестве этих деталей подойдут ПВХ трубки от тормозной системы любого грузового автомобиля. Стоимость запчастей – примерно 200 руб. Компрессор – это один из важнейших элементов системы. Поэтому к его выбору необходимо подойти с большой ответственностью. Во многих случаях водители используют компрессор Беркут Р20. Он обладает высокой скоростью накачивания и длительными сроками эксплуатации. По этим параметрам аналоги из данной ценовой категории заметно уступают этой модели.

Устройство управления системой состоит из трех тумблеров. Первый трехпозиционный тумблер должен находиться слева – он отвечает за включение и выключение заднего контура. Второй трехпозиционный тумблер размещается справа и отвечает за включение и выключение переднего контура. Третий тумблер – средний двухпозиционный – включает и выключает компрессор.

При создании системы не забывайте о манометрах. Первый из них обязательно должен размещаться между ресивером и компрессором. Помимо манометра, в этой части также должен быть расположен влагомаслоотделитель. Еще несколько манометров должны располагаться в салоне авто – они предназначены для контроля давления внутри контуров. Куда именно их установить, решите сами. Главное – чтобы они стояли на видном месте, и вы смогли без проблем следить за показателями. Стоимость одного манометра – около 100 руб.

Установка Пневмосистемы На Ваз 2112

Интересные факты

Вот несколько интересных фактов о пневмоподвеске на автомобилях ВАЗ:

1. Адаптивность и комфорт: Пневмоподвеска позволяет не только регулировать высоту кузова, но и изменять жесткость подвески в зависимости от условий эксплуатации. Это особенно полезно для автомобилей ВАЗ, которые часто используются в различных дорожных условиях. С помощью пневмоподвески можно добиться более комфортной езды как по городским улицам, так и по бездорожью.

2. Упрощение установки и замены: Современные системы пневмоподвески для автомобилей ВАЗ часто имеют модульную конструкцию, что упрощает процесс установки и замены деталей. Это позволяет автолюбителям самостоятельно модернизировать свои автомобили, не прибегая к услугам профессионалов, что особенно актуально для владельцев старых моделей.

3. Экономия топлива: Пневмоподвеска может способствовать экономии топлива. При снижении высоты кузова на高速ных режимах уменьшается лобовое сопротивление, что может привести к снижению расхода топлива. Это делает пневмоподвеску не только комфортным, но и экономически выгодным решением для владельцев ВАЗ.

Монтажа и прокладка шлангов – как правильно работать с деталями?

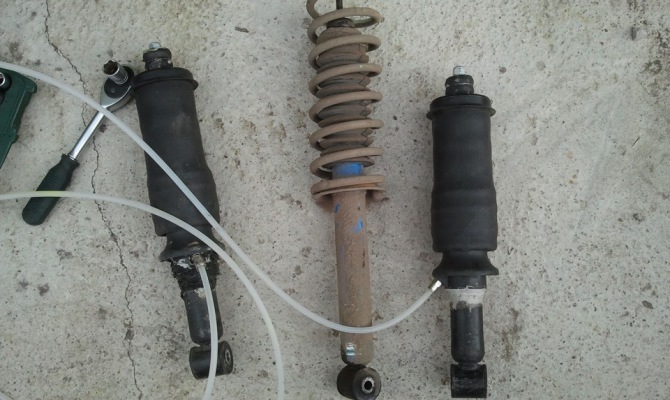

Для установки системы потребуется обратиться к услугам токаря. Однако, если у вас есть токарный станок и базовые навыки работы с ним, вы сможете выполнить все самостоятельно. В первую очередь необходимо уменьшить диаметр подушки. Исходно он составляет 4,5 см, но для того чтобы деталь плотно вошла в амортизаторы, диаметр следует уменьшить до 4 см. Альтернативный вариант – изготовление переходных втулок. Кроме того, вам нужно будет создать шайбы нужного диаметра для уплотнения.

На следующем этапе уберите пружинные чашки, которые находятся на передних «сапогах» – корпусе передних стоек, куда устанавливаются амортизаторы. Чашки в задней части нужно сначала опустить, а затем аккуратно спилить. Дополнительные отверстия для установки стоек сверлить не требуется. Используйте дренажные отверстия. Удалите резиновые заглушки и пропустите шланги через отверстия. Затем зафиксируйте шланги пластиковыми хомутами. Задний контур следует провести над балкой в задней части автомобиля. В этой же области необходимо вывести шланги от подушек. Клапан ГБО для выпуска воздуха и снижения клиренса автомобиля установите на кронштейне, где крепится бензобак.

Не забывайте оставлять небольшой запас шланга. Чтобы избежать его свободного движения, зафиксируйте шланг на амортизаторе с помощью хомутов. При работе с передним контуром необходимо провести шланг через весь кузов автомобиля, закрепить его к трубке, затем к стабилизатору, и, наконец, к лобовому щиту. Шланги передних подушек проведите вдоль рулевой тяги, заведите в моторный отсек и установите крестовину. После этого выполните разводку шлангов, установите клапан для выпуска воздуха и клапан ГБО.

ВАЗ 2112 Пневмоподвеска ,контроль и управление

Затем перейдите к сборке системы управления. Подключите тумблеры через реле, используя предохранители и проводку. После этого заполните систему воздухом, не превышая давление в 8 атм. Чтобы проверить наличие утечек воздуха, закройте гараж и постарайтесь услышать шипение. Затем растворите немного мыла в воде и смажьте раствором соединения элементов системы. Если система прошла проверку, можете переходить к тестированию ее работы.

Давление и сход-развал – как настроить основные параметры?

Пневмоподвеска на ВАЗ требует настройки таких параметров, как давление и сход-развал машины. Для оптимальной работы системы давление внутри нее должно находиться в пределах 8 атм., так как подушки в передней части способны полностью раскрыться при показателе в 7,5 атм. В основном это связано с большим весом переда авто из-за расположения в нем мотора.

Задняя часть автомобиля легче – для раскрывания подушек хватит и 6 атм. За компрессором марки Беркут нужно постоянно следить, иначе он может накачать систему и до 10 атм., что может привести к разрыву шлангов или обрыву штуцеров. Для этого вы должны постоянно пользоваться манометром. Идеальной считается работа системы, при которой она сама опускается за несколько недель или месяц.

Сход-развал ходовой, оборудованной системой, нужно выставлять в обычном положении. Изначально настройте параметр, исходя из той высоты, в которой чаще всего пребывает ваше авто, так как в самом низком положении машины сход-развал будет плюсовым, а в самом высоком – минусовым. Ни в коем случае не забывайте об этом в процессе вождения, так как от этого параметра зависит скорость и управляемость авто.

Обслуживание и диагностика пневмоподвески – как продлить срок службы системы?

Пневмоподвеска, как и любая другая система автомобиля, требует регулярного обслуживания и диагностики для обеспечения надежной работы и продления срока службы. Важно понимать, что правильный уход за пневмоподвеской не только улучшает комфорт и управляемость автомобиля, но и предотвращает возможные поломки, которые могут привести к значительным затратам на ремонт.

Первым шагом в обслуживании пневмоподвески является регулярная проверка состояния всех компонентов системы. Это включает в себя осмотр воздушных баллонов на наличие трещин, повреждений или утечек воздуха. Утечки могут быть вызваны износом материала или механическими повреждениями, поэтому важно обращать внимание на любые изменения в работе подвески, такие как неравномерная высота кузова или посторонние звуки при движении.

Следующим важным аспектом является проверка компрессора. Компрессор отвечает за накачку воздуха в баллоны, и его неисправность может привести к тому, что система не сможет поддерживать необходимое давление. Рекомендуется периодически проверять уровень масла в компрессоре и чистить фильтры, чтобы избежать загрязнения и перегрева устройства.

Также стоит обратить внимание на систему управления пневмоподвеской. Современные системы часто оснащены электронными датчиками и блоками управления, которые могут выдавать ошибки. Регулярная диагностика с использованием специализированного оборудования поможет выявить возможные неисправности на ранней стадии. При наличии ошибок в системе управления необходимо провести их расшифровку и устранение, чтобы избежать дальнейших проблем.

Не менее важным является контроль за состоянием пневмоподвески в условиях эксплуатации. Если автомобиль используется в сложных условиях, таких как плохие дороги или частые поездки по бездорожью, рекомендуется проводить более частые проверки. В таких случаях может потребоваться и более частая замена воздушных баллонов, так как они подвержены большему износу.

Для продления срока службы пневмоподвески также важно следить за правильным давлением в воздушных баллонах. Неправильное давление может привести к неравномерному износу и ухудшению характеристик подвески. Рекомендуется регулярно проверять давление и при необходимости корректировать его в соответствии с рекомендациями производителя.

Наконец, стоит отметить, что при проведении любых работ с пневмоподвеской необходимо соблюдать меры безопасности. Работа с высокими давлениями требует осторожности, и рекомендуется использовать защитные средства и следовать инструкциям по эксплуатации. При отсутствии опыта лучше доверить обслуживание профессионалам, чтобы избежать возможных ошибок и повреждений.

Соблюдение всех этих рекомендаций поможет вам продлить срок службы пневмоподвески вашего автомобиля ВАЗ и обеспечить его надежную работу на протяжении многих лет.

Вопрос-ответ

Можно ли узаконить пневму на ВАЗ?

Возможна ли сертификация такой переделки? Пневмоподвеску установить можно, но при этом пневматические упругие элементы должны быть сертифицированы для транспортного средства данного типа. Кроме того, после переделки необходимо провести испытания автомобиля на устойчивость и управляемость.

В чем минусы пневмы?

Минусы пневматики. Установка подушек требует больше времени, так как необходимо убедиться, что во всех режимах подушка не будет задевать элементы подвески или колеса. Прыжки на машинах, оснащенных пневматикой, сильно ограничены размером ресивера. Когда воздух закончится, придется дожидаться наполнения резервуара.

Сколько стоит установить пневмоподвеску на ВАЗ?

Услуги по установке пневмоподвески в LFA. Три варианта установки — цена под ключ от 19000 рублей. Внедорожники (тюнинг подвески для использования на бездорожье). Установка пневмобаллонов в штатные пружины и на мостовые джипы — установка от 4500 рублей.

Можно ли установить пневмоподвеску на любой автомобиль?

Для законной установки пневмоподвески оборудование должно быть сертифицированным и подходить для вашей Газели. Установка проводится в сертифицированном сервисе с выдачей документов. После автомобиль проверяют на безопасность по Техническому регламенту Таможенного союза, чтобы подвеска не ухудшала управляемость.

Советы

СОВЕТ №1

Перед покупкой деталей для пневмоподвески на ВАЗ, тщательно изучите рынок и выберите проверенных производителей. Обратите внимание на отзывы других автолюбителей и рейтинг продукции, чтобы избежать покупки некачественных комплектующих.

СОВЕТ №2

При сборке системы пневмоподвески обязательно следуйте инструкции производителя и используйте все необходимые инструменты. Неправильная установка может привести к снижению эффективности работы подвески и даже к поломке автомобиля.

СОВЕТ №3

Не забывайте о регулярном обслуживании пневмоподвески. Проверяйте состояние компрессора, манометров и воздушных баллонов, чтобы избежать неожиданных проблем на дороге. Также рекомендуется периодически проверять герметичность системы.

СОВЕТ №4

Обратите внимание на настройки системы пневмоподвески. Правильная регулировка давления в баллонах поможет достичь оптимального баланса между комфортом и управляемостью автомобиля, что особенно важно при эксплуатации на различных дорожных покрытиях.
