Качественный звук в автомобиле — важный аспект комфортного вождения, но стандартные акустические системы часто не удовлетворяют меломанов. Подключение усилителя к автомагнитоле значительно улучшает звучание, обеспечивая мощность и чистоту, что меняет восприятие музыки во время поездок. В этой статье рассмотрим процесс подключения усилителя, его преимущества и советы по оптимизации работы аудиосистемы для создания идеальной звуковой атмосферы в автомобиле.

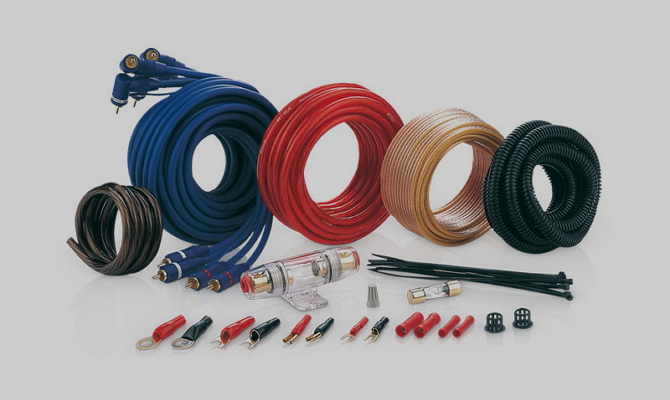

Как правильно выбрать материалы для подключения усилителя?
Перед тем как подключить усилитель к автомагнитоле, важно определить сечение провода питания. Этот параметр существенно влияет на эффективность работы автомобильного усилителя, и его можно рассчитать самостоятельно. Для правильного выбора питающего провода необходимо знать общую мощность всех каналов усилителя. Обычно электросхема большинства современных автомобилей предполагает, что максимальная мощность усилителя для достижения качественного звука на всех каналах составляет 450–470 Ватт.
Согласно закону Ома, можно вычислить максимальный ток, который будет потреблять усилитель. Для этого потребляемую мощность (450 Вт) делят на значение максимального напряжения бортовой сети автомобиля. В большинстве случаев среднее напряжение составляет 13 Вольт. Таким образом, максимальная сила тока, которую будет потреблять усилитель, составит 34,6 Ампер. Поэтому для обеспечения качественного сигнала и корректной работы системы необходим провод с сечением 1,5–2,5 см.
Для стабилизации напряжения схема подключения усилителя в автомобиле предполагает использование специального предохранителя. Этот элемент выбирается в соответствии с известным значением максимального тока.

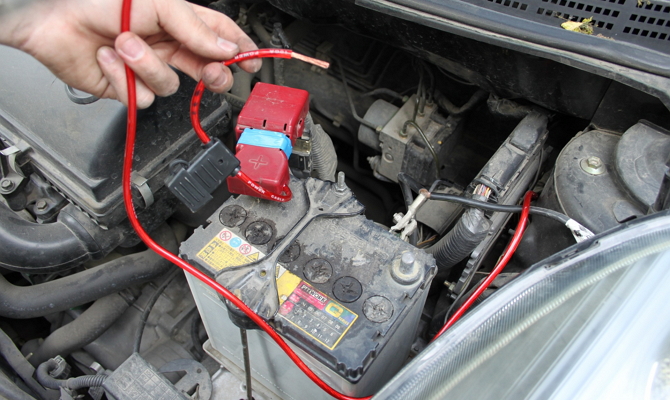

В магазинах можно найти предохранители в пластиковых защитных колбах с стандартными показателями силы тока. В данном случае рекомендуется приобрести предохранитель на 40 Ампер. Устройство устанавливается вблизи аккумулятора, чтобы в случае короткого замыкания оно сработало в первую очередь.

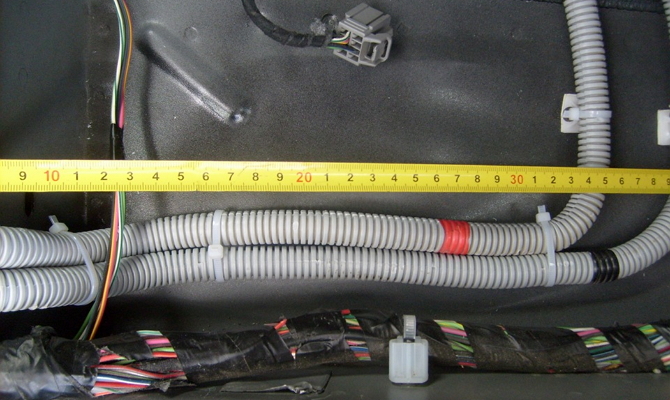

Чтобы активировать усилитель и подключить его к магнитоле, потребуется сигнальный кабель и дополнительный провод с качественным разъемом RCA. Длина межблочного кабеля должна быть рассчитана так, чтобы ее хватило для прокладки под обшивкой в салоне автомобиля без натяжки, поэтому лучше выбирать провод с небольшим запасом. При выборе сигнального кабеля для автомагнитолы и усилителя стоит обратить внимание на качество изоляционного материала, а также на качество коннекторов (тюльпанов) и других элементов. Не рекомендуется приобретать слишком дешевые варианты межблочного или акустического кабеля, так как на практике такие провода быстро выходят из строя.
Подключение усилителя к автомагнитоле является важным шагом для достижения качественного и мощного звука в автомобиле. Эксперты отмечают, что использование усилителя позволяет значительно улучшить звучание аудиосистемы, обеспечивая более глубокие басы и четкие высокие частоты. Это особенно актуально для любителей музыки, которые ценят детальность и динамику звучания.
Кроме того, усилитель помогает избежать искажений, которые могут возникать при работе стандартных магнитол на высоких уровнях громкости. Специалисты рекомендуют выбирать усилитель, соответствующий мощности динамиков, чтобы обеспечить оптимальную работу всей системы. Также важно правильно выполнить подключение, следуя рекомендациям производителя, чтобы избежать проблем с перегревом и повреждением оборудования. В итоге, грамотное подключение усилителя открывает новые горизонты в автомобильном аудио, позволяя наслаждаться музыкой в полном объеме.
Схема подключения автомобильного усилителя
Стандартная схема предполагает подключение силовой проводки напрямую к аккумуляторной батарее автомобиля. Как правило, аккумулятор расположен под капотом, при этом усилитель устанавливается в салоне или в багажнике. В этом случае провода питания прокладываются через специальное отверстие в моторном отсеке. Главный провод соединяется с предохранителем и тщательно изолируется с помощью гофры или специальной изоляционной трубки. Плюс подключается к плюсовой клемме батареи, минус к железному элементу кузова автомобиля.
Стандартные усилители имеют несколько входов для подключения кабеля. Плюсовой провод, который подключается к плюсовой клемме аккумулятора (как правило, красного цвета), вставляется в соответствующий разъем усилителя, на котором обозначается напряжение, например, 12V и т.д. Минусовой провод, (чаще черного цвета), который подключен к кузову, вставляется в гнездо с обозначением «Ground» или «GND». Третье и четвертое гнезда на усилителе, которые обозначаются как Remote служат для подключения сигнального провода от самой магнитолы. Иногда схема подключения также предполагает наличие конденсатора, однако это необходимо только в случае высокой мощности усилителя или подключения многоканального устройства.
Таким образом простейшая схема подключения выглядит так:
Читайте также:
- BATT+ – Плюсовой провод от плюсовой клеммы аккумулятора.
- Ground – Минусовой провод, который можно подключить либо к кузову автомобиля, либо на минусовую клемму аккумулятора (зависит от мощности устройства).
- Remote – клемма для сигнального провода от магнитолы, который подает сигнал на включение усилителя.
| Тип подключения | Преимущества | Недостатки |
|---|---|---|
| Высокоуровневый (с использованием высоковольтных выходов автомагнитолы) | Простота установки, не требует дополнительных проводов для сигнала | Потеря качества звука, более подвержен помехам |
| Низкоуровневый (с использованием линейных выходов автомагнитолы) | Высокое качество звука, меньше помех | Требует дополнительных проводов для сигнала, более сложная установка |
| Активное подключение (усилитель управляет динамиками напрямую) | Максимальный контроль над звуком, высокая эффективность | Требует более сложной настройки, необходимость в дополнительных компонентах (например, кроссоверах) |
| Пассивное подключение (усилитель усиливает сигнал от автомагнитолы, динамики подключены к усилителю) | Более простая настройка, чем активное подключение | Меньший контроль над звуком, по сравнению с активным подключением |
Интересные факты
Вот несколько интересных фактов о подключении усилителя к автомагнитоле и создании мощного звука в автомобиле:
-
Увеличение мощности звука: Подключение внешнего усилителя к автомагнитоле может значительно повысить качество и громкость звука. Усилители способны обеспечить большую мощность, чем встроенные усилители в магнитолах, что позволяет использовать более мощные динамики и достигать более чистого и насыщенного звучания.
-
Разделение частот: При подключении усилителя часто используется кроссовер — устройство, которое разделяет аудиосигнал на разные частоты. Это позволяет направлять низкие частоты на сабвуфер, а высокие — на твитеры, что улучшает общее качество звука и делает его более сбалансированным.
-
Эффект “звукового поля”: Правильное подключение и настройка усилителя могут создать эффект объемного звучания в автомобиле. Это достигается за счет правильного размещения динамиков и настройки усилителя, что позволяет создать иллюзию звука, исходящего из разных направлений, и делает прослушивание музыки более захватывающим.
Подключение линейных выходов автомагнитолы
Межблочный кабель, соединяющий усилитель и автомагнитолу, обычно прокладывается под обшивкой салона автомобиля. При самостоятельной установке могут возникнуть определенные сложности, которые зависят от модели автомобиля. В большинстве случаев производители оставляют специальные места для прокладки проводов, например, в дверных разъемах и других местах. Если таких мест нет, то прокладка кабелей может стать довольно сложной задачей, так как может потребоваться сверление отверстий. Важно помнить, что сигнальный кабель не следует прокладывать рядом с силовыми проводами, так как это может привести к помехам и характерному «треску» в работе усилителя. Оптимально прокладывать межблочный кабель с другой стороны или под обшивкой потолка по центру автомобиля.
Для передачи звука на усилитель необходимо извлечь магнитолу, на задней панели которой, как правило, имеются стандартные линейные выходы (Line Out). Эти выходы обозначаются как SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и других акустических систем. Для подключения усилителя рекомендуется использовать выход Rear и подключить к нему межблочный кабель с проводом управления «RCA», который идет вместе с сигнальным кабелем от магнитолы. Этот провод соединяет сигнал выхода магнитолы с входом усилителя.
Если на магнитоле имеется только одна пара линейных выходов, вы сможете подключить лишь один двухканальный усилитель (для усиления стереосигнала от пары колонок и сабвуфера) или моноблок (моноусилитель, предназначенный для работы с одним динамиком). В этом случае не будет возможности подключить еще один двухканальный или четырехканальный усилитель (например, для двух сабвуферов и четырех динамиков). Это означает, что усилять сигнал от магнитолы сможет только одна пара динамиков или сабвуфер.
Если необходимо подключить четырехканальный усилитель, а линейная пара выходов всего одна, можно воспользоваться специальными переходниками, известными как «Y»-адаптеры. Если магнитола не имеет линейных выходов, сигнал передается напрямую от магнитолы к динамикам. Для этого современные усилители оснащены специальными входами – High Level Input (высокоуровневый вход с высокой чувствительностью). Сигнал для этого входа можно взять с любого сигнального провода от магнитолы, что позволяет подключить усилитель параллельно к паре динамиков. Благодаря высокому входному сопротивлению усилителя и низкому сопротивлению динамиков, такое подключение не влияет на работу головного устройства (магнитолы).
Важно понимать, что усилитель подключается в систему для увеличения громкости и снижения искажений сигнала. Существует несколько схем подключения, но чаще всего используются моноблоки или двухканальные устройства, которые вполне достаточно для обеспечения качественного звука штатной акустики легкового автомобиля.
-
Читайте также:
Настройка усилителя для оптимального звучания
Настройка усилителя – это ключевой этап в создании качественного звука в автомобиле. Правильная конфигурация позволяет максимально использовать потенциал как усилителя, так и акустических систем. В этом разделе мы рассмотрим основные параметры, которые необходимо учитывать при настройке усилителя, а также шаги, которые помогут достичь оптимального звучания.
1. Выбор места установки усилителя
Перед началом настройки важно правильно установить усилитель. Он должен находиться в хорошо вентилируемом месте, чтобы избежать перегрева. Часто усилители устанавливают в багажнике или под сиденьем. Убедитесь, что доступ к настройкам и подключениям остается удобным.
2. Подключение к источнику звука
Усилитель должен быть подключен к автомагнитоле с помощью RCA-кабелей. Эти кабели обеспечивают качественный сигнал и минимизируют помехи. Убедитесь, что вы используете качественные кабели, чтобы избежать потери звука. Подключите выходы RCA на магнитоле к входам усилителя, следуя инструкциям производителя.
3. Настройка уровня усиления
После подключения усилителя необходимо установить уровень усиления. Это можно сделать с помощью потенциометра на усилителе. Начните с минимального уровня и постепенно увеличивайте его, пока не достигнете желаемого звучания. Важно не превышать допустимый уровень, чтобы избежать искажений и повреждения динамиков.
4. Настройка фильтров
Большинство усилителей имеют встроенные фильтры, которые позволяют регулировать частотный диапазон. Настройте высокочастотный фильтр (HPF) для защиты динамиков от низких частот, которые они не могут воспроизводить. Настройте низкочастотный фильтр (LPF) для сабвуфера, чтобы он воспроизводил только низкие частоты. Рекомендуется установить HPF на уровне 80-100 Гц для мидбасов и LPF на уровне 80-120 Гц для сабвуферов.
-
Читайте также:
5. Эквалайзер и дополнительные настройки
Если ваш усилитель или магнитола имеют эквалайзер, используйте его для тонкой настройки звучания. Эквалайзер позволяет корректировать уровень отдельных частот, что может значительно улучшить общее качество звука. Экспериментируйте с настройками, чтобы найти идеальный баланс для вашего музыкального вкуса.
6. Тестирование и финальная настройка
После всех настроек проведите тестирование системы. Включите различные музыкальные треки и обратите внимание на качество звука. Если вы заметили искажения или недостаток громкости, вернитесь к настройкам и внесите необходимые коррективы. Возможно, потребуется несколько итераций, чтобы достичь идеального звучания.
Настройка усилителя – это процесс, требующий терпения и внимания к деталям. Следуя этим рекомендациям, вы сможете создать мощную и качественную звуковую систему в вашем автомобиле, которая будет радовать вас и ваших пассажиров на протяжении долгих поездок.
Вопрос-ответ
Как подключить усилитель к заводской магнитоле?
Лучший способ подключения к штатной системе — подключиться к выходам динамиков стереосистемы для подачи входного сигнала усилителя. Затем подключите выходы усилителя обратно к жгуту стереосистемы и далее к динамикам через штатную проводку.
Какой провод с магнитолы идет на усилитель?
Для передачи аудиосигнала с магнитолы на усилитель используются RCA-кабели. Если на вашей магнитоле есть специальные линейные выходы (RCA), подключение не составит труда.
Советы
СОВЕТ №1
Перед началом подключения усилителя к автомагнитоле, обязательно ознакомьтесь с инструкцией к обоим устройствам. Это поможет избежать ошибок и обеспечит правильное подключение всех компонентов.
СОВЕТ №2
Используйте качественные кабели для подключения усилителя. Это не только улучшит качество звука, но и предотвратит возможные помехи и перегрев оборудования.
-
Читайте также:
СОВЕТ №3
Обратите внимание на правильное размещение усилителя в автомобиле. Он должен быть установлен в хорошо вентилируемом месте, чтобы избежать перегрева во время работы.
СОВЕТ №4
Настройте уровень громкости и эквалайзер на автомагнитоле после подключения усилителя. Это позволит вам добиться оптимального звучания и избежать искажений при высокой громкости.
