Схема подключения автомагнитолы – делаем сами шикарный звук в машине

В статье рассмотрим схему подключения автомагнитолы, что позволит создать качественный звук в автомобиле. Правильная установка аудиосистемы улучшит звучание и обеспечит надежную работу устройства. Также обсудим особенности подключения китайских аудиосистем, чтобы избежать распространенных ошибок. Следуя инструкции, вы сможете выполнить все работы самостоятельно и сэкономить на услугах специалистов.

Проводники и разъемы в автомобиле для подключения аудиосистемы

Современные автомобили оснащаются различными типами проводов и специальных разъемов, что позволяет установить акустическую систему. При самостоятельной установке магнитолы в автомобиле могут возникнуть следующие ситуации:

1. Плюсовой провод имеет свой предохранитель, а провода в автомобиле подключены к передним и задним динамикам. Питание аудиосистемы осуществляется от проводов, которые подключаются к аккумулятору. Все необходимые кабели (включая антенну), позволяющие выполнить подключение автомагнитолы самостоятельно, соединены с разъемом, который полностью соответствует гнезду в музыкальном устройстве.
2. Монтажные провода подключены к разъему, но форма гнезда аудиосистемы не соответствует штекеру.
3. Провода питания не подключены к динамикам, либо проводники для динамиков отсутствуют (или они есть, но подключены неправильно).

В первом случае проблем с подключением аудиосистемы в автомобиле не возникает. Достаточно соединить питающие провода и вставить разъем. Однако перед выполнением этих простых действий рекомендуется убедиться, что мощность автомагнитолы соответствует техническим характеристикам динамиков.

Если гнездо музыкальной системы не совпадает с разъемом проводки автомобиля, могут возникнуть дополнительные сложности с подключением. Многие производители автозвука предлагают свои устройства с различными, часто специфическими, выходами. Для подключения таких магнитол обычно используется специальный адаптер, соответствующий стандарту ISO. Найти подходящий переходник не составит труда, так как в автомагазинах представлен широкий ассортимент адаптеров для любых типов автомобильной электроразводки, и их цена, как правило, невысока.

Если в автомобиле отсутствуют провода, а подходящий переходник не удается найти, придется демонтировать имеющиеся разъемы и напрямую соединить новые кабели. Этот процесс трудоемкий и достаточно сложный. Тем не менее, именно такой метод часто используют автомобилисты и многие сервисные центры, особенно когда речь идет о подключении недорогих китайских автомагнитол. Об этом мы расскажем далее.

Эксперты в области автомобильного звука утверждают, что правильная схема подключения автомагнитолы является ключевым фактором для достижения качественного звучания в автомобиле. Они подчеркивают, что важно учитывать не только саму магнитолу, но и совместимость с динамиками, усилителями и другими компонентами аудиосистемы. Правильная установка и подключение позволяют избежать искажений и обеспечить чистоту звука.

Специалисты рекомендуют использовать качественные кабели и разъемы, а также уделить внимание настройкам эквалайзера. Это поможет максимально раскрыть потенциал аудиосистемы. Кроме того, эксперты советуют не пренебрегать шумоизоляцией автомобиля, так как она значительно улучшает восприятие музыки. В итоге, следуя рекомендациям профессионалов, можно создать в автомобиле уникальную акустическую атмосферу, которая порадует даже самых взыскательных меломанов.

подключение автомобильной магнитолы

Китайские магнитолы – как не запутаться в проводах?

Если вы решили самостоятельно скручивать новые провода, следует подробно разобраться с их цветовой маркировкой. Ничего сложного здесь нет. Провода маркируются следующим образом:

• А+, АСС (красный цвет) – плюс замка зажигания;
• GND (черный) и ВАТ (желтый) – минус и плюс батареи;
• FL+ (белый без полоски) и FL- (белый с полоской) – плюс и минус левого переднего громкоговорителя;
• FR+ (серый без полоски), FR- (серый с полоской) – соответственно плюс и минус задней левой колонки.

Плюс и минус заднего правого громкоговорителя маркируют RR+ и RR- (фиолетовый провод без полосы и с таковой), заднего левого – RL+ и RL- (зеленый без и с полосой). В навороченных системах имеются дополнительные кабели. Обычно за запуск подсветки отвечает провод оранжевого цвета. А антенну подключают при помощи синего проводка, на котором может присутствовать либо отсутствовать полоска.

После того, как вы разберетесь с маркировкой, нужно проверить, совпадают ли (по цвету) провода на авторазъеме с кабелями планируемой к монтажу аудиосистемы. В случае их соответствия друг с другом можно отключать аккумулятор (АКБ), после чего отсоединять разъемы автомагнитолы и транспортного средства (операция выполняется при помощи обычных кусачек). Чтобы не запутаться, сразу подсоединяйте к аудиосистеме требуемый разъем (строго по цвету либо буквенной маркировке) и обрезайте оставшийся кусок. Желательно пропаивать соединения и, используя термоусадочный кембрик, изолировать каждый проводок. Тем самым вы обеспечите длительный срок службы системы.

Если провода не совпадают по маркировке (такое часто отмечается, если вы приобретаете китайский гаджет), их необходимо будет прозванивать. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Прозвон выполняют при отключенном аккумуляторе машины.

Батарейка нужна для того, чтобы правильно определять пары кабелей под каждый громкоговоритель в машине. Ее подключают к двум проверяемым проводам и смотрят, как реагирует диффузор. Если отмечается его движение вовнутрь (втягивание), полярность неправильная. В случаях, когда диффузор двигается наружу, вы все сделали так, как надо. Маркируйте плюсом кабель, подключаемый к положительному входу аккумулятора. Важно! Батарейка к колонке подключается буквально на 1 секунду.

Интересные факты

Вот несколько интересных фактов о подключении автомагнитолы и создании качественного звука в автомобиле:

1. Качество звука и компоненты: Одним из ключевых факторов, влияющих на качество звука в автомобиле, является не только автомагнитола, но и акустические системы. Использование качественных динамиков и усилителей может значительно улучшить звук. Например, установка компонентных динамиков вместо коаксиальных может обеспечить более четкое разделение частот и улучшить звучание.

2. Правильная установка: Место установки динамиков имеет огромное значение. Например, динамики, установленные на передних дверях, обеспечивают лучшее стерео-ощущение, чем те, что находятся на задних. Также важно правильно настроить углы наклона динамиков, чтобы звук направлялся в уши слушателя, а не в стекло или сиденья.

3. Кабели и соединения: Качество кабелей и соединений также влияет на звук. Использование экранированных кабелей для подключения динамиков и RCA-кабелей для подключения усилителей может снизить уровень помех и улучшить чистоту звука. Кроме того, правильная пайка и использование качественных разъемов помогут избежать потерь сигнала и искажений.

Эти аспекты помогут вам создать действительно шикарный звук в вашем автомобиле!

как подключить магнитолу?

Подсоединяем динамики – что нужно учесть и как сделать все правильно?

Приобретите комплект кабелей для подключения питания вашей автомагнитолы и колонок. Длина проводов может варьироваться в зависимости от размеров вашего автомобиля и его конструкции. Оптимально, если длина проводки подбирается так, чтобы избежать необходимости в добавлении и скручивании лишних отрезков. Не стоит экономить на проводах. Инвестируйте в качественные многожильные медные кабели с дополнительной силиконовой изоляцией. Для большинства современных автомагнитол с мощностью до 120 Вт подойдут провода диаметром 1,5–2 мм (для подключения динамиков) и 3,5–4 мм (для питания).

Если вы планируете установить стандартную аудиосистему с четырьмя колонками (две спереди и две сзади), подключение динамиков будет осуществляться с помощью четырех пар проводов.

Вы, вероятно, знаете, как они маркируются, поэтому проблем с подключением не должно возникнуть. Важно не перепутать полярность. Если плюсы и минусы будут подключены неправильно, магнитола не сгорит, но качество звука может вас разочаровать. На динамиках средней и высокой мощности обычно есть широкая и узкая клеммы. Просто правильно вставьте провода в них.

На узкий вход подключается минусовой провод, а на широкий – плюсовой. На маломощных автомагнитолах может быть только одна клемма. В этом случае плюсовой кабель подключается к громкоговорителю, а минусовой – к общему минусу музыкального центра. При неправильной фазировке, как уже упоминалось, качество звука может ухудшиться. О том, что вы перепутали плюсы с минусами, могут свидетельствовать следующие признаки: невозможность регулировки басов и плохое звучание низких частот.

Проверить правильность фазировки можно простым способом:

1. Переключите весь звук на фронтальные динамики магнитолы и установите баланс на один из двух динамиков.
2. Увеличьте громкость до тех пор, пока не появятся заметные искажения (или до максимума).
3. Переведите баланс в среднее положение.

Если после этих действий низкие частоты исчезают, значит, фазировка выполнена неверно. Вам нужно заново проверить плюсы и минусы проводов и переподключить проблемную пару. Аналогичную процедуру (проверку и новое подключение) следует выполнить и для задних динамиков.

Подключаем аудиосистему – схема и порядок действий

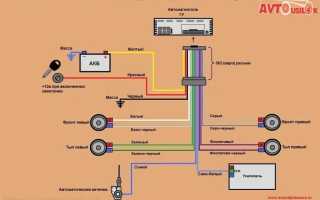

Теперь разберемся, как правильно подключить непосредственно автомагнитолу. Схема подсоединения проводов приведена ниже. Почти все автомагнитолы в транспортных средствах последних 15–20 лет выпуска используют три провода для подачи питания:

• желтый питает силовых энергопотребителей, он идет на плюс аккумулятора;
• черный идет на минус АКБ;
• красный выполняет функцию плюса замка зажигания.

Профессионалы говорят, что установка автомагнитолы своими руками должна производиться именно по такой схеме. Не рекомендуется подключать желтый проводок к прикуривателю либо замку зажигания, а черный к болту на массу, как это делают многие автолюбители и кустарные «специалисты» по автозвуку. Этот вариант неправильный. Доказано и проверено. Правильное подключение гарантирует по-настоящему качественное звучание музыкальной системы.

Как подключить автомагнитолу

Еще один момент. Некоторые техцентры и автомобилисты проявляют смекалку. Они подключают красный и желтый проводки вместе. В этом случае установленный музыкальный центр радует водителя любимыми музыкальными треками постоянно – вне зависимости от того, выключено либо включено зажигание. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться (аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию). Если вы хотите установить автомагнитолу китайского производства, не советуем использовать описанную методику. Заряда аккумуляторной батареи будет хватать ненадолго.

Добавим антенну к музыкальному автомобильному центру

Мы рассмотрели процесс подключения стандартной автомагнитолы, и на этом можно было бы завершить. Однако многие автолюбители предпочитают слушать радиостанции во время поездок. Давайте разберемся, как установить антенну для их приема. Эта процедура займет совсем немного времени и позволит вам наслаждаться музыкой на любимых радиоволнах. Антенны бывают активными и пассивными. Их схема подключения проста, но различается. Пассивное устройство подключается непосредственно в соответствующий разъем, и здесь не возникнет никаких трудностей.

Для установки активной антенны потребуется подвести к ней питание. Вам необходимо:

• Найти специальный вход с проводом, обозначенным буквами ANT (иногда REM). Обычно он имеет синий цвет. В современных автомобилях таких проводов может быть даже два. Они активируют антенну только при включении автомагнитолы.
• Подключить приемное устройство.
• Заизолировать провода.

Теперь вы обладаете знаниями о том, как устанавливать аудиосистему и антенну любого типа. Для повышения качества звука мы рекомендуем подключить усилитель к автомагнитоле, чтобы наслаждаться каждым музыкальным аккордом в салоне вашего автомобиля. Желаем вам приятных поездок!

Настройка звука и эквалайзера для достижения идеального звучания

Для достижения идеального звучания в автомобиле необходимо не только правильно подключить автомагнитолу, но и настроить звук и эквалайзер. Эти настройки позволяют адаптировать звучание под ваши предпочтения и акустические особенности автомобиля.

Первым шагом в настройке звука является выбор источника аудиосигнала. Современные автомагнитолы поддерживают различные форматы, включая MP3, FLAC и WAV. Убедитесь, что вы используете качественные аудиофайлы, так как низкое качество записи может негативно сказаться на общем звучании.

После выбора источника, перейдите к настройкам эквалайзера. Эквалайзер позволяет регулировать уровень различных частот, что дает возможность подстроить звук под ваши предпочтения. Обычно эквалайзер имеет несколько полос, каждая из которых отвечает за определенный диапазон частот:

• Низкие частоты (бас): 20-250 Гц. Эти частоты отвечают за мощность и глубину звука. Увеличение уровня низких частот придаст вашему звучанию больше объема, но будьте осторожны, чтобы не перегрузить динамики.
• Средние частоты: 250-2000 Гц. Эти частоты важны для передачи вокала и инструментов. Настройка средних частот поможет сделать звук более естественным и разборчивым.
• Высокие частоты (требования): 2000-20000 Гц. Эти частоты отвечают за ясность и детализацию звука. Увеличение высоких частот может сделать звук более ярким, но чрезмерное усиление может привести к резкости и утомляемости слуха.

При настройке эквалайзера рекомендуется начинать с нейтральных значений и постепенно вносить изменения. Слушайте различные музыкальные жанры, чтобы понять, какие настройки лучше всего подходят для вашего стиля. Не забывайте, что акустические свойства автомобиля могут значительно влиять на звучание, поэтому стоит экспериментировать с настройками в разных условиях.

Кроме эквалайзера, многие автомагнитолы предлагают дополнительные функции, такие как баланс и фейдер. Баланс позволяет регулировать уровень звука между левым и правым динамиками, а фейдер – между передними и задними. Эти настройки помогут создать более объемное и сбалансированное звучание, что особенно важно при прослушивании музыки в автомобиле.

Также стоит обратить внимание на настройки громкости и динамики. Убедитесь, что уровень громкости не превышает допустимые значения, чтобы избежать искажений и повреждения динамиков. Используйте функцию автоматической регулировки громкости, если она доступна, чтобы поддерживать комфортный уровень звука при изменении скорости движения и внешнего шума.

В заключение, настройка звука и эквалайзера – это важный этап в создании идеального звучания в автомобиле. Экспериментируйте с различными настройками, слушайте музыку в разных жанрах и не бойтесь вносить изменения, чтобы добиться наилучшего результата. Помните, что каждый автомобиль уникален, и то, что звучит хорошо в одном, может не подойти другому. Настройка звука – это искусство, требующее терпения и внимания к деталям.

Вопрос-ответ

Как нельзя подключать магнитолу?

Нельзя подключать на питание магнитолы тонкие провода, так как это тоже оказывает значительное влияние на качество звука. Провода должны быть сечением в 2-4 кв. мм и лучше всего их подключать напрямую к клеммам аккумулятора. Можно пустить «плюс» на клемму аккумулятора, а «минус» – на кузов автомобиля.

Что влияет на качество звука в магнитоле?

Какие параметры магнитолы влияют на качество звука: сопротивление акустики, конденсатор, степень соотношения сигнала и шума, качество проводки.

Советы

СОВЕТ №1

Перед началом подключения автомагнитолы обязательно ознакомьтесь с инструкцией к устройству. Это поможет избежать ошибок и обеспечит правильное подключение всех проводов, что в свою очередь гарантирует качественный звук.

СОВЕТ №2

Используйте качественные кабели и разъемы для подключения. Это не только улучшит звук, но и продлит срок службы вашей магнитолы. Обратите внимание на экранирование проводов, чтобы минимизировать помехи.

СОВЕТ №3

Перед окончательной установкой проверьте работу магнитолы. Подключите все провода, включите устройство и протестируйте звук. Убедитесь, что все динамики работают корректно и нет искажений.

СОВЕТ №4

Не забывайте о правильной настройке эквалайзера после установки. Это поможет вам настроить звук под ваши предпочтения и особенности акустики автомобиля, что сделает прослушивание музыки более приятным.
