Указатель уровня топлива — ключевой элемент автомобиля, позволяющий контролировать количество топлива в баке и планировать заправку. Со временем датчик может выйти из строя, что приводит к неправильным показаниям или их отсутствию. В статье рассмотрим принцип работы указателя, основные неисправности и рекомендации по самостоятельной замене датчика. Это поможет быстро диагностировать проблему и сэкономить на ремонте.
Как измеряется уровень топлива в автомобиле
Взаимодействие указателя уровня топлива и датчика происходит через аналоговый или цифровой сигнал, что определяет тип датчика.
В современных автомобилях популярны цифровые датчики, обеспечивающие большую точность. Они получают аналоговые данные о уровне топлива, преобразуют их в сигнал и передают на указатель, учитывая геометрические характеристики бака и поправки на неравномерное распределение топлива.
Измерение уровня топлива в баках автомобилей осуществляется с помощью поплавка — цифрового потенциометрического устройства. Он изготавливается из легких материалов (пластика, пенопласта, легких металлов), что позволяет ему оставаться на поверхности топлива и передавать показания датчику. Эта система отличается простотой, надежностью и низкой стоимостью, что важно для массового производства автомобилей.
Поплавковые датчики делятся на два типа:
- Рычажные. Поплавок соединен с реостатом через металлический рычаг. При изменении уровня топлива поплавок движется, что приводит в движение рычаг и изменяет сопротивление реостата. Информация о сопротивлении передается в виде цифрового сигнала на указатель уровня топлива.

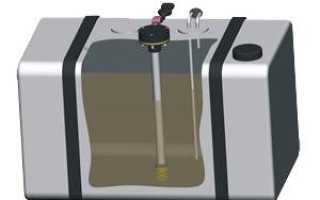

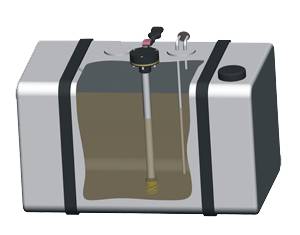

- Трубчатые. Поплавок размещается внутри трубки в баке и движется только вертикально. В нижней части трубки есть отверстие для поступления топлива. При увеличении уровня топлива поплавок поднимается, а при уменьшении опускается. Контактные кольца на проводах фиксируют информацию об уровне топлива и передают ее на указатель.
Трубчатые датчики более точные, особенно при движении автомобиля в гору, с горы или на поворотах, когда уровень топлива колеблется. Однако они дороже рычажных, и их установка может быть ограничена геометрией некоторых баков.
Указатель уровня топлива является важным элементом системы контроля за запасом горючего в автомобиле. Принцип его работы основан на использовании датчика, который измеряет уровень топлива в баке и передает данные на приборную панель. В большинстве случаев это осуществляется с помощью поплавкового механизма или ультразвуковых технологий. Однако, как и любое другое устройство, указатель может сталкиваться с неисправностями. Наиболее распространенные проблемы включают заедание поплавка, обрыв проводки или выход из строя самого датчика. При возникновении таких неисправностей водителю следует обратить внимание на показания указателя, которые могут быть неточными или вовсе отсутствовать. Замена датчика уровня топлива требует определенных навыков и инструментов, поэтому рекомендуется обращаться к специалистам. Правильная диагностика и своевременная замена помогут избежать неприятных ситуаций на дороге и обеспечат надежную работу системы.
Неисправности в работе указателя уровня топлива
Главным симптомом проблем с датчиком уровня топлива автомобиля являются ложные данные, поступающие на указатель. По «поведению» указателя можно сделать некоторые выводы о возникшей неисправности:
- Указатель топлива находится на нуле, независимо от уровня топлива в баке. Вероятнее всего, проблема связана с ограничителем хода поплавка;
- Указатель топлива двигается, но постоянно опускается на нулевое значение. Необходимо обратить внимание на состояние обмотки потенциометра и надежность контакта токосъемника с потенциометром;
- Колебания указателя топлива. Подобная неисправность указывает на сильный износ контактов;
- При пуске двигателя указатель топлива не отрывается от нуля. Неисправность связана с электроникой автомобиля. Необходимо проверить провода на обрыв и надежность подключения, а также убедиться в целостности предохранителя;
- Лампочка низкого уровня топлива не загорается. Проблема может быть связана с выходом из строя потенциометра;
- Неправильные показания уровня топлива. В такой ситуации следует проверить поплавок на герметичность.
Согласно правилам дорожного движения, эксплуатация автомобиля с неисправным указателем уровня топлива запрещена. Исходя из этого, проблему следует устранить, и чаще всего это делается путем замены датчика.
Читайте также:
| Принцип работы | Неисправности | Замена датчика уровня топлива |
|---|---|---|
| Поплавок, соединенный с потенциометром или датчиком Холла, перемещается в зависимости от уровня топлива. Изменение положения поплавка изменяет электрическое сопротивление (потенциометр) или магнитное поле (датчик Холла), что передается на приборную панель. | Неправильные показания уровня топлива (завышенные или заниженные). Полное отсутствие показаний. Прерывистые показания. Постоянное указание на полный или пустой бак. | Отключение питания. Демонтаж старого датчика (часто требуется снятие топливного бака). Установка нового датчика, соблюдая полярность (если применимо). Проверка герметичности топливной системы после установки. Проверка работоспособности нового датчика. Заливка топлива и проверка показаний. |
| Датчик может быть резистивного или емкостного типа. Резистивный датчик использует изменение сопротивления, а емкостный – изменение емкости в зависимости от уровня топлива. | Загрязнение поплавка или механизма. Повреждение проводки. Неисправность потенциометра или датчика Холла. Окисление контактов. Неисправность приборной панели. | Необходимость в специальном инструменте может варьироваться в зависимости от модели автомобиля. Рекомендуется обращаться к специалистам, если нет опыта работы с топливной системой. Важно соблюдать меры безопасности при работе с топливом. |
| Сигнал от датчика обрабатывается электронным блоком управления (ЭБУ) и отображается на приборной панели. | Проблемы с ЭБУ, влияющие на обработку сигнала от датчика. | После замены датчика может потребоваться калибровка или сброс ошибок в ЭБУ. |
Интересные факты
Вот несколько интересных фактов о указателе уровня топлива и его работе:
-
Принцип работы: Указатель уровня топлива обычно основан на принципе работы резистивного датчика, который состоит из поплавка, соединенного с переменным резистором. Когда уровень топлива в баке меняется, поплавок поднимается или опускается, изменяя сопротивление. Это изменение передается на указатель на панели приборов, который показывает уровень топлива.
-
Неисправности: Одной из распространенных неисправностей указателя уровня топлива является заедание поплавка. Это может произойти из-за загрязнения или коррозии, что приводит к неправильным показаниям. Также возможны проблемы с проводкой или самим датчиком, что может вызвать полное отсутствие показаний на приборной панели.
-
Замена датчика: Замена датчика уровня топлива может быть довольно простой задачей, но требует аккуратности. Важно правильно выбрать новый датчик, соответствующий модели автомобиля, и следить за герметичностью соединений, чтобы избежать утечек топлива. В некоторых случаях для доступа к датчику может потребоваться снять заднее сиденье или топливный бак, что увеличивает сложность работы.
Как снять датчик уровня топлива
В зависимости от модели автомобиля процесс снятия датчика уровня топлива может отличаться. Тем не менее, выделим ключевые шаги при демонтаже датчика:
- Отключите минусовую клемму от аккумулятора.

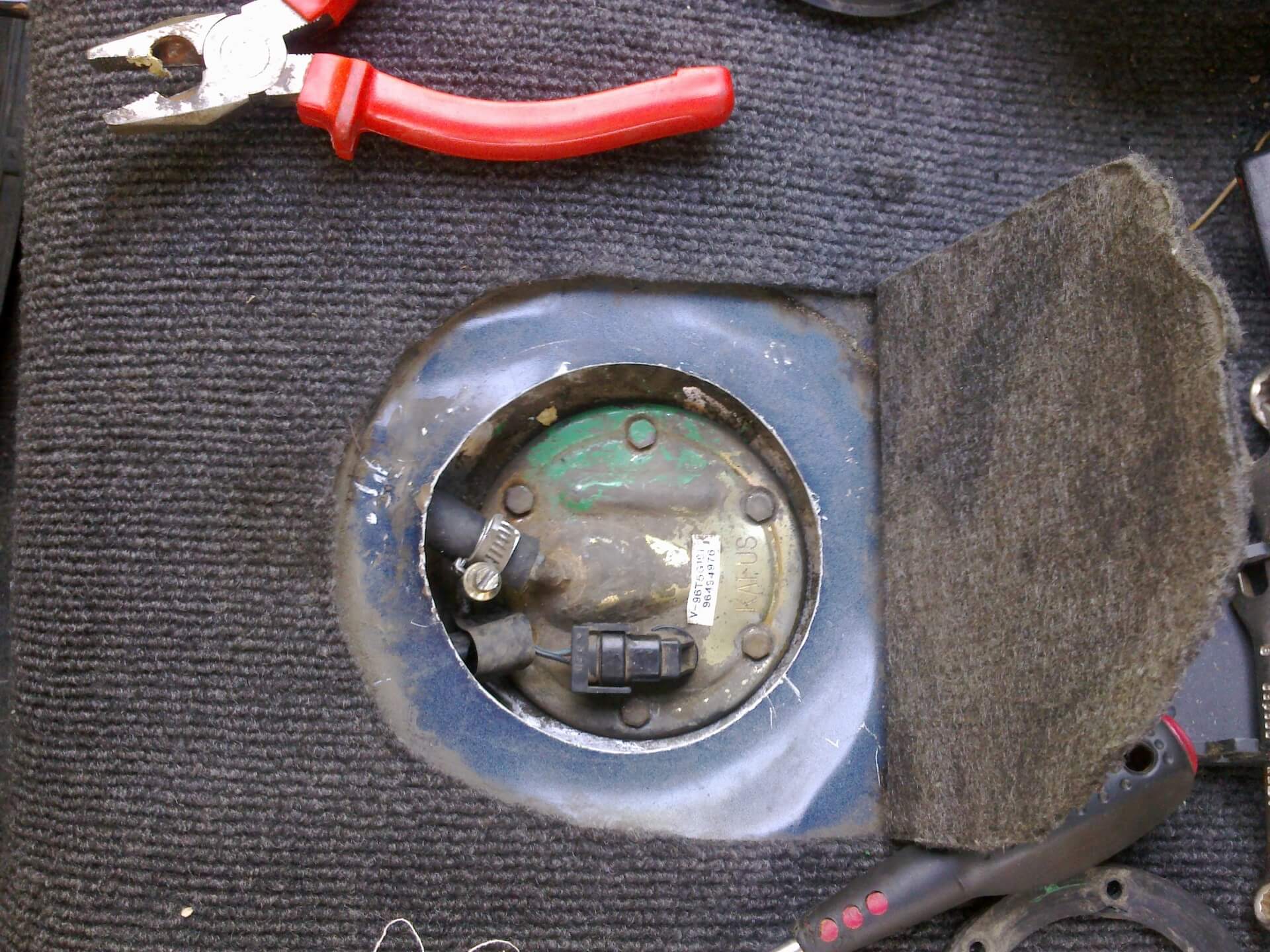

- Обеспечьте доступ к датчику, возможно, потребуется снять обивку багажника или заднее сиденье.
- Датчики обычно фиксируются защитной пластиной, для снятия которой открутите крепежные болты.
- Очистите датчик и область вокруг него на топливном баке, чтобы избежать загрязнения.
- Аккуратно отсоедините провода и болты, крепящие датчик.
После выполнения этих действий осторожно извлеките датчик уровня топлива, чтобы не повредить его.
Как установить и проверить датчик уровня топлива
Установка датчика уровня топлива проводится в обратном демонтажу порядке. При этом важно помнить о некоторых основных рекомендациях по его установке и проверке:
- Перед тем как монтировать датчик, необходимо очистить посадочное место, в том числе и от следов старого герметика, если он был нанесен;
- Установить на посадочное место новую прокладку, предварительно смазав ее герметиком, если это требуется;
- Проверить работу указателя уровня топлива. Для этого, установив новый датчик уровня топлива, не следует сразу закрывать доступ к нему. Проехав порядка 50 километров, потребуется осмотреть топливный датчик и убедиться в отсутствии утечек.
Правильные показатели с датчика уровня топлива позволяют водителям планировать свой маршрут, что особенно важно при дальних поездках.
Советы по уходу за системой измерения уровня топлива
Уход за системой измерения уровня топлива является важной частью обслуживания автомобиля, так как от её исправности зависит не только точность показаний, но и общая безопасность и эффективность работы двигателя. Вот несколько советов, которые помогут поддерживать датчик уровня топлива в хорошем состоянии:
- Регулярная проверка состояния датчика: Периодически проверяйте работоспособность датчика уровня топлива. Это можно сделать, наблюдая за показаниями на приборной панели. Если стрелка уровня топлива не реагирует на изменение объема топлива в баке, это может свидетельствовать о неисправности датчика.
- Очистка топливного бака: Загрязнения в топливе могут привести к засорению датчика. Рекомендуется периодически очищать топливный бак от осадка и грязи, чтобы избежать проблем с измерением уровня топлива.
- Использование качественного топлива: Заправляйтесь только на проверенных АЗС и старайтесь использовать топливо высокого качества. Некачественное топливо может содержать примеси, которые негативно влияют на работу системы измерения уровня топлива.
- Проверка электрических соединений: Регулярно осматривайте электрические соединения, ведущие к датчику уровня топлива. Коррозия или повреждение проводов могут привести к неправильным показаниям. Если вы заметили какие-либо проблемы, лучше сразу же их устранить.
- Избегайте полного исчерпания топлива: Постоянное использование автомобиля с почти пустым баком может привести к перегреву насоса и повреждению датчика. Старайтесь заправляться, когда уровень топлива опускается ниже четверти бака.
- Профессиональная диагностика: Если вы заметили постоянные проблемы с показаниями уровня топлива, не откладывайте визит к специалисту. Профессиональная диагностика поможет выявить и устранить неисправности, которые могут быть не видны при визуальном осмотре.
Следуя этим простым рекомендациям, вы сможете продлить срок службы датчика уровня топлива и обеспечить его надежную работу, что в свою очередь повысит безопасность и комфорт при эксплуатации автомобиля.
Вопрос-ответ
Как понять, что вышел из строя датчик уровня топлива?
Поломка ДУТ обычно проявляется на индикаторе: реальное количество топлива завышается или занижается. Стрелка постоянно «скачет» или вообще остается на нуле.
Каковы симптомы неисправности датчика топлива?
Каковы признаки неисправности датчика уровня топлива? Неточные показания указателя уровня топлива: одним из наиболее распространенных признаков неисправности датчика является нестабильная или застрявшая стрелка указателя уровня топлива. Показания могут показывать полный бак, хотя он пустой, или сильно колебаться.
Как работает датчик указателя уровня топлива?
Рабочий элемент прибора представляет собой поплавок, который погружен в топливо и соединен с потенциометром. При снижении или повышении уровня горючего меняется сопротивление потенциометра, а соответственно – напряжение на выходе. Данные о количестве горючего передаются на указатель, размещенный на приборной панели.
Как узнать, что мой датчик уровня топлива неисправен?
В зависимости от уровня электрического сопротивления показания указателя уровня топлива меняются, отражая уровень топлива в баке. Если указатель уровня топлива постоянно показывает «пусто», «полно» или какие-то случайные бессмысленные показания, это означает, что проблема связана с указателем уровня топлива, датчиком или проводкой между ними.
Советы
СОВЕТ №1
Регулярно проверяйте уровень топлива в баке, чтобы избежать неожиданных остановок. Это поможет вам заранее заметить, если указатель уровня топлива начинает показывать неверные данные.
СОВЕТ №2
Если вы заметили, что указатель уровня топлива работает некорректно, проверьте предохранители и электрические соединения. Иногда проблема может быть связана с простыми неисправностями, которые легко устранить.
СОВЕТ №3
При замене датчика уровня топлива выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежную работу указателя и продлит срок службы вашего автомобиля.
СОВЕТ №4
Если вы не уверены в своих навыках ремонта, лучше обратиться к профессионалам. Неправильная установка или диагностика может привести к дополнительным расходам и проблемам с автомобилем.
