В статье “ВАЗ 21074 инжектор – схема электрооборудования” рассмотрим особенности электрооборудования этого автомобиля, популярного среди отечественных автолюбителей благодаря надежности и простоте обслуживания. Понимание работы электронного блока управления (ЭБУ) двигателя и схемы электрооборудования поможет владельцам ВАЗ 21074 эффективно эксплуатировать автомобиль и своевременно выявлять неисправности, что продлит срок службы и улучшит эксплуатационные характеристики.
Технико-эксплуатационные особенности
Экстерьер и интерьер автомобиля остались практически без изменений. Основные различия заключаются в двигателе и электрической системе. Автомобиль теперь оснащен восьмиклапанным двигателем 21067 объемом 1,6 литра, который имеет электронный запуск системы зажигания и распределенный впрыск топлива. Соответствие европейским стандартам по токсичности выхлопных газов привело к незначительной потере мощности и крутящего момента.
Производитель рекомендовал использовать бензин АИ-95 и гарантировал расход топлива (на 100 км) не более:
- 6,8 л при скорости 90 км/ч (5 передача);
- 9,2 л при скорости 120 км/ч (5 передача);
- 9,6 л в городских условиях.
Владельцы инжекторной версии могли забыть о постоянных и утомительных настройках карбюратора, так как за подготовку топливно-воздушной смеси теперь отвечал электронный блок управления. Он обеспечивал оптимальные параметры работы двигателя в любых условиях эксплуатации. Соответственно, исчезла и рукоятка для открытия воздушной заслонки карбюратора. Запуск двигателя в зимний период стал проще, а обороты на холостом ходу стабилизировались. Теперь можно было начинать движение, не дожидаясь полного прогрева мотора.
Комплектация электрооборудования автомобиля значительно увеличилась. Механический топливный насос был заменен на электрический бензонасос. Двигатель получил дополнительные датчики и исполнительные механизмы, что привело к серьезным изменениям в схеме электроснабжения по сравнению с карбюраторной моделью.
Эксперты отмечают, что ВАЗ 21074 с инжекторной системой представляет собой интересный объект для изучения электрооборудования. Эта модель, выпущенная в 1990-х годах, сочетает в себе простоту конструкции и современные для своего времени технологии. Схема электрооборудования включает в себя множество компонентов, таких как блок управления двигателем, датчики и исполнительные механизмы, которые обеспечивают оптимальную работу двигателя.
Специалисты подчеркивают, что понимание схемы электрооборудования позволяет автолюбителям не только лучше обслуживать свои автомобили, но и проводить диагностику неисправностей. Например, знание расположения датчиков и их функций помогает быстро выявить проблемы с системой впрыска. Кроме того, наличие инжектора значительно улучшает экономичность и динамику автомобиля по сравнению с карбюраторными моделями. В целом, изучение электрооборудования ВАЗ 21074 может стать увлекательным и полезным занятием для всех, кто интересуется автомобилями.

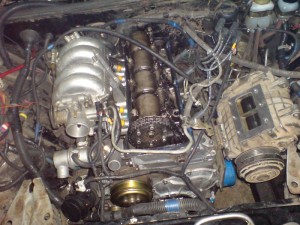

Устройство и работа системы двигателя
В инжекторных двигателях изменения коренным образом коснулись двух систем:
- топливной системы (системы питания впрыска);
- системы управления двигателем.
По команде контроллера (мини-компьютера) топливо поступает из бака по магистралям через специальный фильтр к топливной рампе, закрепленной на впускном коллекторе. Регулятор давления рампы при этом должен обеспечивать давление топлива, зависящее от величины разряжения за дроссельной заслонкой, в пределах от 2,8 до 3,2 атмосфер (бар). На рампе установлены четыре форсунки – электромагнитные соленоиды, которые управляются контроллером ЭБУ. Сам блок управления регулирует время открытия форсунок в зависимости от реальной нагрузки на двигатель. Топливная система также дополнена оборудованием для улавливания паров бензина (гравитационным, перепускным клапаном и адсорбером).
Работа электронной системы управления базируется на микроконтроллере, в энергонезависимой памяти которого содержится программное обеспечение вместе с калибровочными характеристиками. Блок управления реагирует на сигналы о текущем состоянии параметров двигателя с датчиков положения коленвала, дроссельной заслонки, температуры охлаждающей жидкости, массового расхода воздуха, детонации, лямбда-зонда (датчика кислорода) и скорости автомобиля.

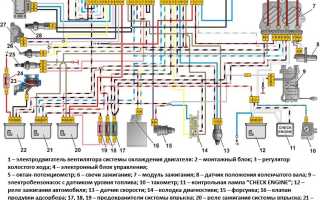

Согласно принятым данным и заложенному алгоритму, микроконтроллер формирует своевременные управляющие воздействия и руководит работой исполнительных устройств: форсунками, модулем зажигания, реле вентилятора системы охлаждения и др. Схема функционирования системы не предполагает дополнительных регулировок и настроек.
Читайте также:
| Компонент | Функция | Возможные неисправности и способы проверки |
|---|---|---|
| Датчик массового расхода воздуха (ДМРВ) | Измеряет массу воздуха, поступающего в двигатель. | Неправильные показания (проверка мультиметром), загрязнение (чистка), обрыв цепи (проверка целостности проводки). |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет положение дроссельной заслонки. | Неправильные показания (проверка мультиметром), износ (замена), обрыв цепи (проверка целостности проводки). |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру охлаждающей жидкости. | Неправильные показания (проверка мультиметром), обрыв цепи (проверка целостности проводки). |
| Регулятор холостого хода (РХХ) | Регулирует частоту вращения двигателя на холостом ходу. | Загрязнение (чистка), неисправность (замена), обрыв цепи (проверка целостности проводки). |
| Блок управления двигателем (ЭБУ) | Управляет работой двигателя на основе данных от датчиков. | Неисправность (диагностика сканером), повреждение проводки (визуальный осмотр, проверка целостности). |
| Топливный насос | Перекачивает топливо из бака в двигатель. | Недостаточный напор (проверка давления топлива манометром), неисправность (замена), обрыв цепи (проверка целостности проводки). |
| Катушка зажигания | Преобразует низкое напряжение в высокое для зажигания свечей. | Пробой изоляции (проверка тестером), обрыв цепи (проверка целостности проводки). |
| Свечи зажигания | Поджигают топливно-воздушную смесь в цилиндрах. | Износ (замена), загрязнение (чистка), неправильный зазор (проверка и регулировка). |
| лямбда-зонд | Измеряет содержание кислорода в выхлопных газах. | Загрязнение (чистка), неисправность (замена), обрыв цепи (проверка целостности проводки). |
Интересные факты
Вот несколько интересных фактов о ВАЗ 21074 инжектор и его электрооборудовании:
-
Современная система впрыска: ВАЗ 21074 стал одним из первых автомобилей в России, который был оснащен системой впрыска топлива. Это позволило значительно улучшить экономичность и динамические характеристики автомобиля по сравнению с карбюраторными моделями. Инжекторная система обеспечивает более точное дозирование топлива, что снижает расход и уменьшает выбросы вредных веществ.
-
Электронный блок управления (ЭБУ): ВАЗ 21074 использует ЭБУ для управления работой двигателя. Этот блок анализирует данные с различных датчиков (например, датчика положения дроссельной заслонки и датчика температуры охлаждающей жидкости) и регулирует подачу топлива и зажигание. Это делает двигатель более отзывчивым и позволяет оптимизировать его работу в различных условиях.
-
Схема электрооборудования: Схема электрооборудования ВАЗ 21074 достаточно сложна и включает в себя множество компонентов, таких как реле, предохранители и датчики. Понимание этой схемы может помочь автолюбителям в диагностике и ремонте автомобиля. Например, знание расположения предохранителей и реле может помочь быстро выявить и устранить проблемы с электроникой, что особенно актуально для владельцев старых автомобилей, где электроника может давать сбои.
Эти факты подчеркивают важность электрооборудования в современных автомобилях и его влияние на общую производительность и надежность автомобиля.
Действия при возможных неисправностях конструкции
Неисправность в инжекторной системе двигателя может проявляться в виде постоянно горящей лампы “check engine”.
Процесс самостоятельного выявления неисправностей достаточно прост: нужно тщательно осмотреть двигатель на наличие поврежденных или отсоединенных разъемов датчиков и проводов. Если визуальный осмотр не дал результатов, для дальнейшей диагностики потребуется помощь специалиста.
Многие владельцы автомобилей решают приобрести оборудование для самостоятельной диагностики неисправностей и чип-тюнинга автомобилей ВАЗ. Существует два основных подхода:
- Штатная электрическая схема дополняется бортовым компьютером, который предлагает множество полезных функций (например, отображение пробега, расхода топлива, сервисных интервалов и других параметров) и позволяет считывать ошибки двигателя;
- Используется специальный диагностический адаптер, который подключается к диагностическому разъему в салоне автомобиля.
Важно строго придерживаться всех рекомендаций и регламентов, установленных производителем. Это поможет сохранить высокие скоростные и тяговые характеристики двигателя, а также продлить срок службы автомобиля на многие годы.
Советы по модернизации электрооборудования
Модернизация электрооборудования ВАЗ 21074 инжектор может значительно улучшить его производительность, надежность и комфорт в эксплуатации. Ниже приведены несколько советов, которые помогут вам эффективно обновить электронику вашего автомобиля.
-
Читайте также:
1. Замена штатной проводки
Одна из первых вещей, которую стоит рассмотреть, это замена старой проводки на более качественную. Штатные провода часто имеют низкое качество и могут вызывать проблемы с электропитанием. Используйте медные провода с хорошей изоляцией, чтобы избежать перегрева и коротких замыканий.
2. Установка современного генератора
Современные генераторы обладают большей мощностью и эффективностью по сравнению с оригинальными. Установка генератора с большей выходной мощностью позволит обеспечить стабильное питание для всех электрических систем автомобиля, особенно если вы планируете устанавливать дополнительные аксессуары, такие как усилители или дополнительные фары.
3. Обновление системы зажигания
Система зажигания играет ключевую роль в работе двигателя. Рассмотрите возможность установки более современных катушек зажигания и высоковольтных проводов. Это улучшит искрообразование и, как следствие, повысит мощность и экономию топлива.
4. Установка качественного аккумулятора
Выбор аккумулятора также важен для надежной работы электрооборудования. Обратите внимание на аккумуляторы с высокой емкостью и хорошими характеристиками разряда. Это особенно актуально, если вы планируете устанавливать дополнительные электрические устройства.
5. Использование реле и предохранителей
Для защиты электрооборудования от перегрузок и коротких замыканий рекомендуется использовать реле и предохранители. Это не только повысит безопасность, но и продлит срок службы компонентов. Убедитесь, что все реле и предохранители соответствуют требованиям вашего автомобиля.
6. Установка системы управления двигателем
Современные системы управления двигателем (ECU) могут значительно улучшить работу инжекторного двигателя. Они обеспечивают более точное управление подачей топлива и зажиганием, что приводит к повышению мощности и снижению расхода топлива. Рассмотрите возможность установки чипа или программирования существующего блока управления.
7. Обновление освещения
Современные светодиодные фары и лампы обеспечивают лучшее освещение и меньший расход энергии. Замена стандартных ламп на светодиоды не только улучшит видимость на дороге, но и снизит нагрузку на электрическую систему автомобиля.
8. Регулярное обслуживание
Не забывайте о регулярном обслуживании электрооборудования. Проверяйте состояние проводки, соединений и компонентов на наличие коррозии и повреждений. Это поможет предотвратить серьезные проблемы и продлить срок службы всех электрических систем.
Следуя этим советам, вы сможете значительно улучшить электрооборудование вашего ВАЗ 21074 инжектор, повысив его надежность и производительность. Модернизация электроники — это не только способ улучшить характеристики автомобиля, но и возможность сделать его более комфортным и безопасным в эксплуатации.
-
Читайте также:
Вопрос-ответ
Сколько стоит новый инжекторный двигатель на ВАЗ 2107?
1️⃣ Инжекторный мотор ВА3 21067 без навесного оборудования (блок цилиндров в сборе, ГБЦ в сборе, столбик) – 175000 руб. 2️⃣ Двигатель ВА3 21067 в сборе с навесным оборудованием – 195000 руб.
Какой карбюратор стоит на ВАЗ 21074?
К177В. 2107-1107010 – Карбюратор для а/м ВАЗ 2107, 21043, 21053, 21074, 2121.
Советы
СОВЕТ №1
Изучите руководство по эксплуатации вашего автомобиля. В нем вы найдете полезную информацию о схеме электрооборудования, что поможет вам лучше понять работу инжектора и других систем.
СОВЕТ №2
Обратите внимание на маркировку проводов и разъемов. Это поможет вам избежать ошибок при ремонте или модернизации электрооборудования, а также упростит диагностику неисправностей.
СОВЕТ №3
Используйте мультиметр для проверки электрических цепей. Это поможет вам быстро выявить проблемы с электрооборудованием и сэкономить время на поиски неисправностей.
СОВЕТ №4
Не забывайте о регулярном обслуживании инжектора. Чистка и проверка его работы помогут избежать серьезных проблем и продлить срок службы вашего автомобиля.
