В статье рассмотрим, как отрегулировать замок багажника на ВАЗ 2114 и установить электропривод самостоятельно. Правильная работа замка обеспечивает безопасность автомобиля и комфорт при использовании. Предоставим советы по снятию и регулировке замка, а также видеоинструкцию для быстрого выполнения всех этапов.
Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114
Регулировка замка багажника становится необходимой, когда крышка открывается сама по себе во время движения, закрывается не плотно, требует значительных усилий для закрытия или вовсе не закрывается. Если багажник постоянно открывается, особенно на неровной дороге, это может указывать на необходимость регулировки крышки. Вероятнее всего, износился или сломался запорный «зуб» замка, который фиксируется в площадке при закрывании. Для замены опорного механизма необходимо снять замок, который можно выбить из корпуса и установить новый. Также рекомендуется заменить опорную площадку, особенно если на ней заметен износ.
Если вы слышите скрип или замечаете, что багажник шатается, это может быть следствием износа уплотнителя, который влияет на правильное положение крышки.
Уплотнители можно как заменить, так и отрегулировать, так как они съемные. Это также позволит настроить высоту багажника. Если крышка не закрывается, причин может быть несколько, но наиболее распространенной является неправильное положение запорной площадки или штока, к которому крепится запорный механизм. В случае появления зазоров регулировка багажника производится с помощью креплений, расположенных по краям в области закрывания крышки.
Если замок багажника не закрывается, это может свидетельствовать о том, что силуминовые детали (сердцевина) повреждены, что требует полной замены замка. На моделях ВАЗ 2114 и других автомобилях этой серии механизм отпирания дверей и капота является неразборным, поэтому замена осуществляется целиком.
Эксперты отмечают, что замок багажника ВАЗ 2114 является важным элементом системы безопасности автомобиля. Регулировка механизма замка позволяет устранить проблемы с его закрыванием и открыванием, что особенно актуально для владельцев старых моделей. Правильная настройка обеспечивает надежную фиксацию крышки багажника и предотвращает случайные открытия во время движения. Установка электропривода значительно упрощает процесс доступа к багажнику, особенно в условиях ограниченного пространства. Специалисты рекомендуют использовать качественные комплектующие и следовать инструкциям при установке, чтобы избежать возможных неисправностей. В результате, модернизированный замок не только повысит комфорт, но и улучшит безопасность автомобиля.

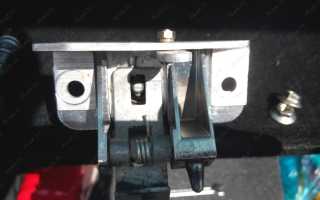

Снятие и замена замка двери багажника ВАЗ 2114
Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

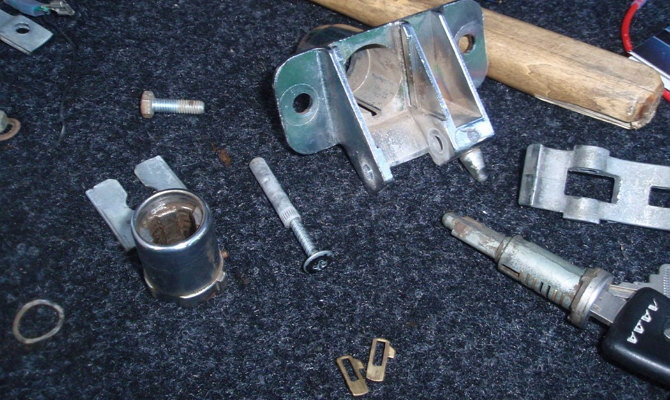

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.
Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.
Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.
Читайте также:
В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.
| Проблема | Решение (механизм) | Решение (электропривод) |
|---|---|---|
| Замок не открывается/закрывается ключом | Проверить состояние тяг, смазать механизм, отрегулировать положение замка, заменить изношенные детали (личинка, пружины) | Проверить проводку, питание электропривода, исправность блока управления (если есть), заменить неисправный электропривод |
| Замок заедает | Очистить механизм от грязи и ржавчины, смазать, отрегулировать положение замка, заменить изношенные детали | Проверить проводку, питание электропривода, смазать подвижные части электропривода (если есть), заменить неисправный электропривод |
| Не работает открытие/закрытие из салона | Проверить целостность тросика, его крепление, смазать, отрегулировать натяжение тросика, заменить тросик | Проверить проводку, питание электропривода, исправность кнопки в салоне, блока управления (если есть), заменить неисправный электропривод или кнопку |
| Слабый ход замка | Отрегулировать положение замка, заменить изношенные пружины | Проверить питание электропривода, заменить неисправный электропривод (возможно, недостаточная мощность) |
| Несовпадение положения замка с крышкой багажника | Отрегулировать положение замка на кузове | Проверить правильность установки электропривода, отрегулировать его положение |
Интересные факты
Вот несколько интересных фактов о замке багажника ВАЗ 2114 и его регулировке:
-
Регулировка замка: Замок багажника ВАЗ 2114 можно регулировать, что позволяет улучшить его работу и предотвратить проблемы с закрыванием или открыванием. Это особенно важно в условиях перепадов температур, когда механизмы могут заедать или не полностью фиксироваться.
-
Электропривод: Установка электропривода на замок багажника значительно повышает удобство эксплуатации автомобиля. С помощью электропривода можно открывать багажник с помощью кнопки на ключе или панели управления, что особенно удобно, когда руки заняты.
-
Совместимость с другими моделями: Замок багажника ВАЗ 2114 имеет схожесть с замками других моделей ВАЗ, что позволяет использовать запчасти и механизмы от других автомобилей для модернизации и ремонта. Это делает процесс обслуживания более доступным и экономичным для владельцев.

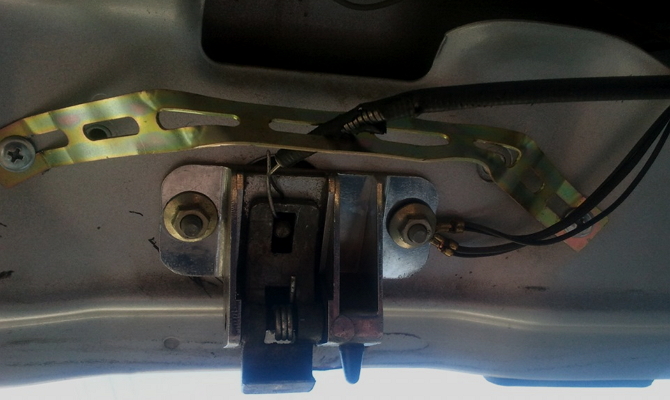

Электропривод замка крышки багажника на ВАЗ 2114
Самым распространенным и простым методом установки электропривода на крышку багажника автомобиля ВАЗ 2114 является использование универсального комплекта электропривода. Для выполнения этой задачи вам понадобятся:
- металлический тросик в оболочке диаметром 1,5 мм и длиной 0,5 м,
- пара проводов для подключения (по 4–5 метров каждый),
- саморезы с широкими шляпками,
- контактные группы от клеммной колодки,
- кнопка для открытия замка,
- предохранитель,
- держатель.
Первым шагом необходимо зажать ключом на 7 резьбовую втулку, расположенную на корпусе замка, и, удерживая ее с помощью обычной отвертки, открутить стопорный винт тягового механизма. Под этот винт следует установить шайбу чуть большего диаметра, чем стандартная.
Из комплекта с электрическим приводом замка нужно изготовить крючок из стальной проволоки диаметром 20 мм, который следует зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилителе крышки багажника с помощью саморезов.
После этого необходимо соединить пластину из комплекта с активатором с помощью болтов крепления замка так, чтобы между язычком замка и пластиной оставался зазор около 15 мм. Затем устанавливается сам электрический активатор. В зависимости от формы место установки может варьироваться, в нашем случае активатор имеет прямоугольную форму. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.
Далее следует изготовить тягу из отрезка тросика, которая соединит рычаг замка с рейкой электропривода, и прикрепить тросик к стопорному механизму и язычку замка. Теперь можно переходить к подключению проводов. Трос также можно провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого «классического» ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте так, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.
Минусовой провод активатора соединяется с металлом так, чтобы в процессе эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (оптимально в отверстие рядом с прикуривателем, где есть свободное пространство, или в центральный тоннель). Подключаем провод к аккумулятору, пропуская его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.

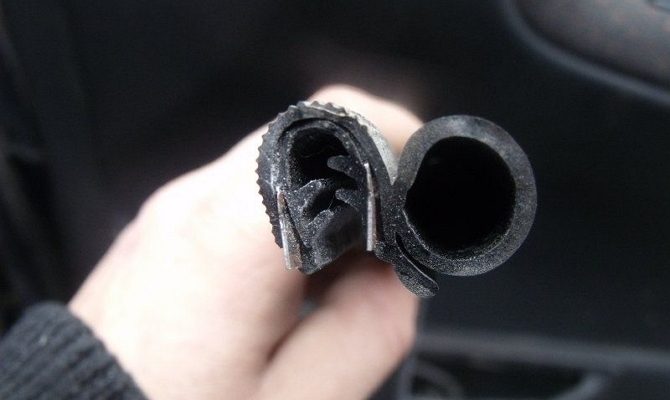

Проверка и замена уплотнителей крышки багажника ВАЗ 2114
Уплотнители крышки багажника ВАЗ 2114 играют важную роль в обеспечении герметичности и защиты от влаги, пыли и посторонних шумов. Со временем уплотнители могут изнашиваться, терять эластичность или повреждаться, что приводит к попаданию воды в багажное отделение и другим неприятным последствиям. Поэтому регулярная проверка и замена уплотнителей являются важными этапами обслуживания автомобиля.
Для начала, необходимо визуально осмотреть уплотнители на наличие трещин, разрывов или других повреждений. Обратите внимание на участки, где уплотнитель соприкасается с кузовом и крышкой багажника. Если вы заметили, что уплотнитель стал жестким или потерял свою форму, это сигнал к его замене.
Чтобы проверить герметичность уплотнителей, можно провести простой тест: закройте крышку багажника и попробуйте провести пальцем по краю уплотнителя. Если вы чувствуете, что есть зазоры или уплотнитель не плотно прилегает, это также указывает на необходимость замены.
При замене уплотнителей важно выбрать качественные детали, которые соответствуют оригинальным характеристикам. Уплотнители можно приобрести в специализированных магазинах или на авторизованных сервисах. Перед установкой нового уплотнителя необходимо тщательно очистить поверхность, на которую он будет монтироваться, от грязи и старого клея.
Установка нового уплотнителя начинается с его аккуратного расправления по периметру крышки багажника. Убедитесь, что уплотнитель правильно зафиксирован и не перекручен. После установки рекомендуется проверить работу крышки багажника: она должна закрываться легко и плотно, без заеданий.
Не забывайте, что правильный уход за уплотнителями также продлевает их срок службы. Регулярно очищайте их от грязи и пыли, а также периодически обрабатывайте специальными средствами для резины, чтобы сохранить эластичность и предотвратить старение материала.
Вопрос-ответ
Можно ли установить электропривод багажника?
Установить электропривод крышки багажника можно с минимальными изменениями в штатной системе автомобиля. В зависимости от модели авто возможно подключение системы к автосигнализации, что даст возможность открыть багажник дистанционно с помощью ключа.
Как устроен замок багажника ВАЗ 2114?
Замок багажника на Ваз 2114 сделан из силумина, состоит из сердечника (личинки замка), “зуба и клыка”. “Зуб” цепляется за площадку, которая расположена на ответной части багажника. В этой площадке есть углубление, в это углубление при захлопывании замка багажника заходит клык.
Какой артикул у замка багажника ВАЗ-2114?
Замок для багажников, арт. 21080-610004510-00. 1 шт.
Что такое активатор замка багажника?
Электромагнитный привод замка багажника (активатор) служит для фиксации ригеля (засова) в положении “Lock” – заблокировано и “UnLock” – разблокировано.
Советы
СОВЕТ №1
Перед началом работы внимательно изучите руководство по эксплуатации вашего автомобиля. Это поможет вам лучше понять конструкцию замка багажника и избежать возможных ошибок при его регулировке и установке электропривода.
СОВЕТ №2
При регулировке механизма замка используйте только качественные инструменты. Это обеспечит точность выполнения работ и предотвратит повреждение деталей, что может привести к дополнительным расходам на ремонт.
СОВЕТ №3
Не забывайте о безопасности: перед началом работы отключите аккумулятор, чтобы избежать случайного короткого замыкания при установке электропривода. Также рекомендуется использовать защитные перчатки и очки.
СОВЕТ №4
После завершения установки обязательно протестируйте работу замка и электропривода. Убедитесь, что все механизмы функционируют корректно, и при необходимости выполните дополнительные настройки для достижения оптимальной работы.
