Актуатор турбины — ключевой элемент системы управления турбонаддувом, обеспечивающий эффективную работу двигателя. В статье рассмотрим принцип работы актуатора, его роль в повышении производительности автомобиля и основные неисправности, возникающие в процессе эксплуатации. Также обсудим методы диагностики и настройки актуатора, что поможет владельцам автомобилей поддерживать свои транспортные средства в исправном состоянии. Эта информация будет полезна автолюбителям и специалистам автомобильного сервиса.

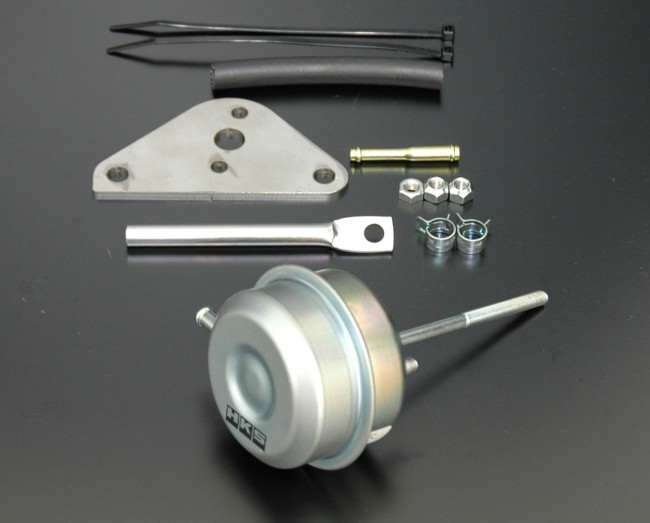

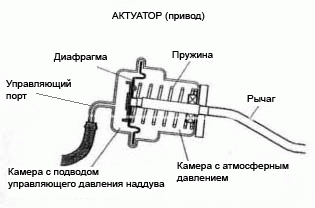

Как работает актуатор турбины
Основная функция актуатора турбины — снижение давления при высоких оборотах двигателя. Он устанавливается перед турбиной в выпускном коллекторе.
Принцип действия вестгейта прост. При увеличении оборотов двигателя и повышении давления отработанных газов необходимо направить их мимо турбинного колеса. В этот момент открывается актуатор, и отработанные газы выходят через него. Это увеличивает объем воздуха, поступающего в клапаны, что критично для максимального разгона турбонагнетателя.
Актуатор турбины играет ключевую роль в управлении производительностью двигателя внутреннего сгорания. Эксперты отмечают, что его основная функция заключается в регулировании положения лопаток турбины, что, в свою очередь, влияет на давление и поток выхлопных газов. Принцип работы актуатора основан на использовании вакуума или давления, создаваемого в системе. При этом важно правильно настроить актуатор, чтобы обеспечить оптимальную работу двигателя на различных режимах. Неправильная настройка может привести к снижению мощности, увеличению расхода топлива и даже к повреждению двигателя. Специалисты рекомендуют регулярную проверку и калибровку актуатора, чтобы гарантировать его надежную работу и продлить срок службы автомобиля.
Распространенные неисправности актуатора турбины
Можно выделить три главных причины, почему ломается вестгейт:
- Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
- Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
- Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.
В условиях специализированного сервисного центра можно устранить все описанные выше проблемы, но важно отметить, что для начала необходимо правильно диагностировать поломку, для чего потребуются специальные тестеры. Соответственно, самостоятельный ремонт актуатора турбины часто невозможен из-за отсутствия необходимого оборудования.
Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить. Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:
- Первым делом потребуется достать из корпуса старую манжету;
- Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом;
- После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками;
- Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка;
- Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности.
На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой.
| Компонент актуатора | Принцип работы | Настройка и диагностика |
|---|---|---|
| Вакуумный сервопривод | Изменение положения лопаток турбины за счет вакуума, создаваемого вакуумным насосом. Давление регулируется электромагнитным клапаном. | Проверка герметичности вакуумной системы, проверка электромагнитного клапана (сопротивление, напряжение), проверка вакуума в системе. Регулировка может осуществляться путем изменения параметров электронного блока управления (ЭБУ). |
| Электромеханический актуатор | Изменение положения лопаток турбины с помощью электродвигателя и редуктора. Положение контролируется датчиком обратной связи. | Проверка напряжения питания электродвигателя, проверка целостности проводки, проверка работы электродвигателя и редуктора, калибровка датчика положения. Диагностика с помощью сканера OBD-II. |
| Датчик положения лопаток | Измеряет угол поворота лопаток турбины и передает данные в ЭБУ. | Проверка сигнала датчика, калибровка датчика, замена при неисправности. |
| Электронный блок управления (ЭБУ) | Получает сигналы от датчиков (давление наддува, положение педали акселератора, температура и др.), обрабатывает их и управляет актуатором. | Проверка параметров ЭБУ, обновление программного обеспечения, адаптация актуатора. Диагностика с помощью сканера OBD-II. |
| Вакуумный шланг | Переносит вакуум от насоса к актуатору. | Проверка герметичности, замена при повреждении. |
Интересные факты
Вот несколько интересных фактов о актуаторе турбины, его принципе работы и настройке:
Читайте также:
-
Принцип работы актуатора: Актуатор турбины отвечает за управление геометрией турбины, что позволяет оптимизировать ее работу в зависимости от условий. В современных турбинах часто используются электронные актуаторы, которые обеспечивают более точное и быстрое управление по сравнению с механическими. Это позволяет улучшить отклик двигателя и повысить его эффективность.
-
Типы актуаторов: Существует два основных типа актуаторов: вакуумные и электронные. Вакуумные актуаторы используют разницу давления для управления положением лопаток турбины, тогда как электронные актуаторы работают на основе сигналов от ЭБУ (электронного блока управления) и могут обеспечивать более точное управление, что особенно важно для современных двигателей с высокими требованиями к производительности и экологии.
-
Настройка актуатора: Правильная настройка актуатора критически важна для достижения оптимальной производительности двигателя. Неправильная настройка может привести к задержкам в отклике, потере мощности и увеличению расхода топлива. Многие тюнинг-специалисты используют специальные диагностические инструменты для калибровки актуаторов, чтобы обеспечить максимальную эффективность работы турбонаддува.
Как настроить актуатор турбины
Первый вопрос автомобилиста после установки актуатора на турбину: «Почему его нужно настраивать?». Ответ прост: неправильная настройка может вызвать дрожание системы при работе турбины, особенно при перегазовках, и заметно проявиться при остановке двигателя. Другой признак неправильной настройки — недостаточный уровень наддува.
Важно помнить: недостаточный наддув может быть вызван не только неправильной настройкой турбины, но и проблемами с герметичностью впускной системы.
Существует три основных метода настройки актуатора турбины:
- Замена пружины. Установка более жесткой пружины увеличивает давление, а более мягкой — снижает его.
- Регулировка конца актуатора. Ослабление конца вестгейта удлиняет тягу перепускного клапана, а затяжка — сокращает. Уменьшая тягу, можно добиться более плотного прилегания заслонки, что требует большего усилия для ее открытия и приводит к более быстрому раскручиванию крыльчатки.
- Установка буст-контроллера. Это устройство увеличивает уровень наддува, изменяя текущее значение давления и устанавливаясь перед вестгейтом, чтобы уменьшить на него воздействующее давление. Буст-контроллер сбрасывает часть воздуха, снижая нагрузку на актуатор.
Эти три метода — наиболее распространенные способы настройки актуатора турбины, каждый из которых имеет свои плюсы и минусы.
Сравнение различных типов актуаторов турбины
Актуаторы турбины играют ключевую роль в управлении работой турбокомпрессоров и обеспечении оптимальной производительности двигателя. Существует несколько типов актуаторов, каждый из которых имеет свои особенности, преимущества и недостатки. В этом разделе мы рассмотрим основные типы актуаторов, используемых в современных турбинах, а также их сравнительные характеристики.
1. Электрические актуаторы
Электрические актуаторы представляют собой устройства, которые используют электрическую энергию для управления положением турбинного вала. Они обеспечивают высокую точность и быстроту реакции, что позволяет более эффективно контролировать подачу воздуха и топлива в двигатель. Основные преимущества электрических актуаторов включают:
- Высокая точность управления;
- Быстрая реакция на изменения в условиях работы двигателя;
- Отсутствие необходимости в вакуумных или пневматических системах;
- Меньшая вероятность механических повреждений.
Однако, электрические актуаторы могут быть более дорогими и сложными в установке по сравнению с другими типами.
2. Пневматические актуаторы
Пневматические актуаторы используют сжатый воздух для управления положением турбинного вала. Они часто применяются в более старых моделях автомобилей и в некоторых промышленных приложениях. К их основным преимуществам относятся:
-
Читайте также:
- Низкая стоимость и простота конструкции;
- Надежность в работе при высоких температурах;
- Относительно простая установка и обслуживание.
Тем не менее, пневматические актуаторы имеют и недостатки, такие как медленная реакция на изменения нагрузки и необходимость в поддержании системы сжатого воздуха.
3. Вакуумные актуаторы
Вакуумные актуаторы работают на основе разницы давления, создаваемой в системе. Они часто используются в автомобилях с бензиновыми двигателями, где вакуум создается в впускном коллекторе. Преимущества вакуумных актуаторов включают:
- Простота конструкции и низкая стоимость;
- Неприхотливость в эксплуатации;
- Эффективность в условиях низких оборотов двигателя.
Однако, вакуумные актуаторы могут быть менее эффективными при высоких оборотах и в условиях повышенной нагрузки, что ограничивает их применение в современных высокопроизводительных двигателях.
4. Гидравлические актуаторы
Гидравлические актуаторы используют жидкость под давлением для управления положением турбинного вала. Они обеспечивают высокую мощность и точность, что делает их подходящими для тяжелых условий эксплуатации. Преимущества гидравлических актуаторов включают:
- Высокая мощность и эффективность;
- Способность работать в экстремальных условиях;
- Долговечность и надежность.
Однако, гидравлические актуаторы могут быть сложными в установке и обслуживании, а также требуют наличия системы гидравлического управления.
Заключение
Выбор типа актуатора турбины зависит от множества факторов, включая требования к производительности, стоимость, условия эксплуатации и предпочтения производителя. Каждый тип актуатора имеет свои сильные и слабые стороны, и правильный выбор может существенно повлиять на эффективность работы двигателя и его долговечность. При выборе актуатора важно учитывать не только его технические характеристики, но и совместимость с остальными компонентами системы управления двигателем.
Вопрос-ответ
Как правильно отрегулировать актуатор турбины?
В обычном положении, то есть когда турбина отключена, актуатор должен быть полностью закрытым. Калитка также не должна вибрировать при легком постукивании по ней. По этой причине регулировочную гайку необходимо закручивать до предела, пока калитка актуатора не закроется полностью.
Как должен работать актуатор?
Принцип работы актуатора сводится к тому, что при высоких оборотах двигателя, когда возрастает давление выхлопных газов с одной стороны и воздуха, направляемого через турбокомпрессор в двигатель с другой, открывается клапан и стабилизирует ситуацию.
Как должен двигаться шток актуатора турбины?
Далее, только в перчатках! Возьмите за шток актуатора (если турбина прогретая, он будет горячим) и потяните шток в сторону турбины и от турбины. Он должен свободно с небольшим усилием ходить (не залипать! Не застревать!).
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы с актуатором турбины обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять специфику работы актуатора и его взаимодействие с другими компонентами системы наддува.
СОВЕТ №2
При настройке актуатора используйте качественные инструменты и следуйте рекомендациям производителя. Неправильная настройка может привести к снижению производительности двигателя или даже его повреждению.
СОВЕТ №3
Регулярно проверяйте состояние актуатора и его соединений. Коррозия или механические повреждения могут негативно сказаться на работе турбины, поэтому важно своевременно выявлять и устранять проблемы.
СОВЕТ №4
Если у вас нет достаточного опыта в настройке актуаторов, лучше обратиться к профессионалам. Неправильные действия могут привести к серьезным поломкам, поэтому лучше доверить эту работу специалистам.
