Что нужно знать о велосипедных спицах?

Колесо со спицами – ровесник современных велосипедов. Уже в конце XIX века все велосипеды выпускались со спицами. Металлопрокатная промышленность уже достаточно развилась для создания прочных и тонких прутков, способных удержать в натяжении обод колеса и закрепить его на втулке.

Велосипедные спицы – очевидное решение для колёс. Минимальный вес, небольшая площадь поверхности – всё делает колесо лёгким, а качественный металл и крепление под ключ достаточно надёжны, чтобы удерживать большой вес.

Магазины предлагают множество моделей и украшений (например, подсветка спиц), и выбор требует больших знаний от покупателя, чтобы не запутаться во всех вариантах материалов, размеров, типов и рекомендуемых наборов.

Особенности конструкции

Спицы соединяют собой фланцы на втулке и обод, обычно находясь под углом, так как приёмники для ниппеля находятся по центру обода колеса велосипеда. С двух сторон конструкция различна. Если с одной стороны ниппель навинчивается спицевым ключом, то во фланец спица просто продевается, закрепляясь напрессованным элементом – головкой.

Типы и материалы

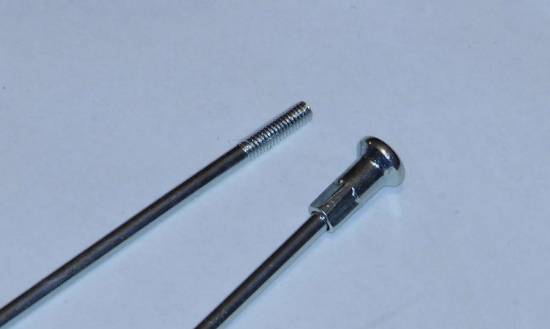

Являясь конструктивной частью на колесе, спицы сами по себе достаточно просты. Тем не менее, существует множество их типов. Разделяют по следующим параметрам:

• размеры, в первую очередь длина – зависит от размеров колеса и типа спицовки;
• материалы – современные сплавы всё чаще используются и для напыления, и для самой конструкции спицы;
• по способам крепления – сейчас стандарт практически устоялся, но варианты всё ещё есть.

Типы по размерам

Для начала, не все спицы круглые в сечении. Всего сечений спиц выделяют достаточно много:

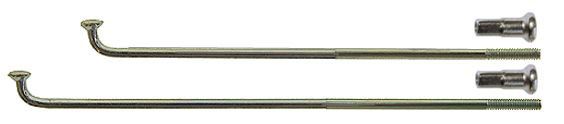

• С одинарным и двойным утолщением – на концах круглой в сечении проволоки делаются утолщения. В случае одиночного – на стороне головки.
• Тройного сечения – «составные» модели, в которых диаметр сечения меняется в одной из сторон двумя шагами. Обычно утолщение смещается к центру колеса.
• Аэродинамические – эллиптические и плоские варианты для скоростных гонок, иногда встречаются каплевидные варианты.

Ширина измеряется в AWG (American Wire Gage), американском измерении сечения проводов (проволоки) единицы в 10g-17g являются стандартами и впрямую приводятся к миллиметрам. Самые часто встречающиеся – 12g и 14g, 2,6797 мм и 2,032 мм, соответственно.

По длине велосипедные спицы не типируют, так как производятся в очень большом ассортименте.

Типы по материалам

Большинство используемых моделей изначально изготавливались и продолжают изготавливаться из стали – прочные, надёжные, недорогие изделия. Кроме стали, могут использоваться:

• титан – более надёжный и крепкий металл, но на порядок дороже. Литые спицы из титана применяются в триале и даунхиле для компенсации огромных ударных нагрузок;
• углепластовое волокно – обратный титану материал. Очень лёгкий и достаточно крепкий, чтобы выполнять функцию спицы, но ещё более дорогой. Используется в основном из-за своей лёгкости и аэродинамики в гоночных байках.

Точки и способы крепления, новинки

Сейчас стандартом является J-образная головка, которая продевается через отверстие во фланце и далее удерживается там. Не так давно появились колёса на прямых спицах, без загиба, но это пока только спортивные модели, поменять привычки большинства не так легко.

Кроме того, активно развиваются колёса вообще без спиц. Их роль начинают выполнять углепластовые вставки, некоторые и вовсе переходят к литым колёсам, изготавливаемым по аналогии с автомобильными дисками. Очень надёжная структура пока слишком тяжела и ненадёжна. Кроме того, не многие вспоминают о боковом ветре, который с такими колёсами может стать вполне реальной угрозой здоровью. В целом, защита корпуса и от вибраций, и от несчастных случаев в таких вариантах скорее отрицательная.

Замена нестандартных моделей – тоже большая проблема, так как партии невелики и найти нечто уникальное, особенно в провинции, нелегко, да и регулировка их часто нетривиальна.

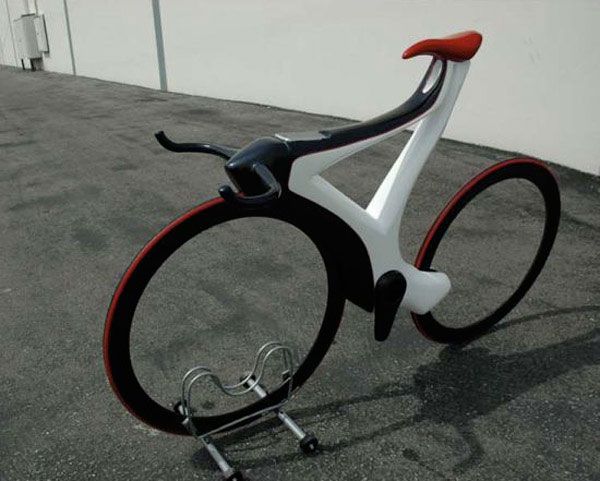

Футуристический концепт электровела с колёсами без спиц

Спицевой набор

Спицевой набор, он же «спицовка», – это количество спиц внутри колеса, правило их расположения и порядок закрепления на втулке и на ободе. Существует несколько стандартных наборов, от которых все отталкиваются. «Спицевать» – этот термин относится и к процессу монтажа, и к подготовке – необходимо очень внимательно. Можно сказать, что это целая наука.

Наборы обычно классифицируют по числу «крестов», т.е. пересечений спицы с другими, закреплёнными на том же фланце. Стандартом де-факто являются «три креста» – лёгкий в натяжении и починке. Де-факто крайним являются «четыре креста», установка, когда спица повёрнута практически на 90 градусов от условного радиуса.

Крайним вариантом с другой стороны является радиальное расположение, когда спицы вообще не пересекаются друг с другом.

У каждого варианта есть свои плюсы. Большой наклон увеличивает длину, чем повышает амортизирующий эффект, меньше гасит энергию педалирования и имеет очень большой запас прочности на колесе. Радиальный вариант очень лёгок, так как длина минимальна, но и надёжность здесь намного ниже. Подтянуть их будет проблематично из-за низкого запаса прочности.

Процесс спицовки

Разберём процесс сбора колеса, или спицовки.

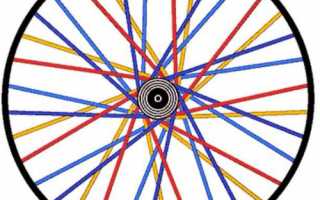

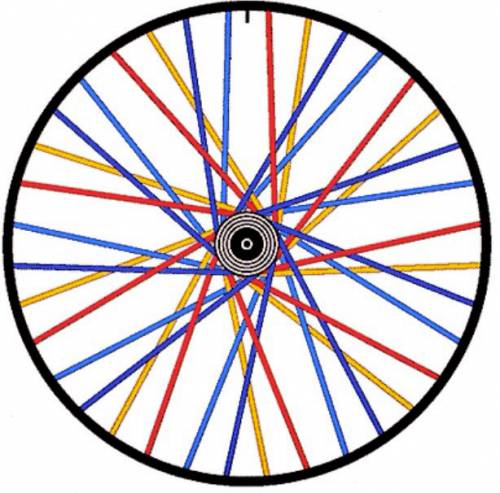

Схема проходов для «трёх крестов»

Для начала приготовим всё необходимое:

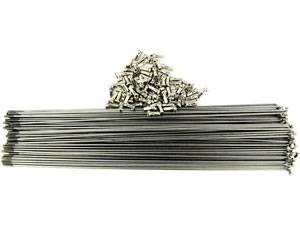

1. Спицы в необходимом количестве, с равными параметрами.
2. Втулка с фланцами, подходящими под выбранное количество спиц.
3. Обод с соответствующими пазами для ниппелей.
4. Спицевой ключ, удобный для закручивания ниппелей.

2. Вставляем спицы в колесо, начиная с ключевой, без фанатизма, на 2 оборота. Важно, чтобы количество оборотов (т.е. начальное натяжение) всех спиц было одинаковым.

3. Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота.

4. Проверяем восьмёрку – выбираем блок спиц и равняем обод, натягивая ту или иную сторону.

5. Проверяем эллипс – регулировка проста, подтягиваем «горку» или ослабляем «провалы».

6. Проверяем зонтик – необходимо отрегулировать условную окружность крепления ниппелей (центр профиля обода должен проходить по центру велосипеда). Обычно равняют по расстоянию от обода до тормозных колодок.

7. Проводим окончательное натяжение, чтобы все ниппели вошли в пазы.

8. Убираем смазку и подпиливаем концы спиц, если они выглянули в процессе натяжения за пазы – при нагрузках они начнут повреждать камеру и подложку.

Собственно, всё! Конечно, сбор колеса – сложная, особенно для новичка, работа, и приступать к ней стоит только в хорошем настроении и состоянии, чтобы не допускать ошибок. Если хотя бы одна спица сломалась, это повод для выполнения работы заново. Здесь может быть и некачественная партия, и ошибка в последовательности, и элементарная невнимательность.

Специальная установка для крепления колеса, она же «станок», далеко не обязательна. Все правки можно с лёгкостью производит прямо на велосипеде, перевернув его и установив на устойчивое основание. Снять спицы намного проще, чем потом ремонтировать повреждённое из-за ошибок колесо.

Выбор спиц

Дадим некоторые рекомендации, какие спицы лучше и как их вообще выбирать.

1. Длина. Необходимо точно рассчитать длину спиц в зависимости от размеров втулки, обода, типа крепления, изготовителя. Важно не просчитаться, лучше производить расчёт длины в готовых калькуляторах. Благо, их достаточно в интернете.
2. Материал. Стоит быть прагматичными. Конечно, круто пойти на поводу у топовых спортсменов и закупить в Китае углепластик, но для большинства применений вполне достаточно стальных спиц, максимум, с небольшим напылением от коррозии. Сталь легко выправляется, ремонтируется и устанавливается, а разница в весе далеко не так важна, как её описывают на профессиональных ресурсах.
3. Геометрия. Опять же, если вы не спортсмен, геометрия должна быть самая простая, с увеличением нагрузок на пересечённой местности и при переходе к трюкам – смотрим в сторону утолщённых вариантов. На практике, варианты с несколькими диаметрами не очень полезны, лучше подобрать 10g и не мучиться с заменой, так как усиленные спицы поставляются ограниченными партиями.
4. Количество. Есть вполне обоснованное мнение, что спиц должно быть больше. Сейчас 28-32 – стандарт для горного велосипеда, и не стоит от него уходить далеко. Малое количество спиц принимает большую нагрузку и ездить с ними рискованно, а большее число утяжелит колесо без явных выгод. Не забываем, что число на заднем колесе обычно больше из-за большей нагрузки.
5. Инструменты. Заранее готовим спицевой ключ.
6. Работа своими руками. Доверяем профессионалам – поставить спицы на колесо колесо сложно новичку, и, возможно, не стоит делать это самостоятельно.

Заключение

Спицы – небольшой элемент конструкции велосипеда, от которого зависит очень многое. Как правило, самым важным становится не производитель, размер или материал, а качество установки спиц и их конфигурация. Какую выбрать длину, сколько «крестов» в спицовке, какое будет натяжение и насколько меньше элементов поставить в переднее колесо – все вопросы важны, так как от колеса зависит не только удовольствие от катания, но и здоровье велосипедиста. Если вы захотите просто поменять спицы, следует отнестись к этому занятию максимально серьёзно.

Толщина и сечение спиц велосипеда

Спицы велосипеда бывают с круглым сечением по всей длине и с переменным сечением (swaged (butted)).

Спицы с переменным сечением выпускают в пяти видов:

Single-butted

Спицы с утолщенной частью у конца с головкой и с более тонкой по остальной длине до самой резьбы. Встречаются редко, применяются, когда необходимо более прочное колесо со стандартными отверстиями на ободе.

Double-butted

Эти спицы более тонкие в средней части, чем на концах. Наиболее встречающиеся размеры:

Такие спицы экономят вес, а утолщенные концы придают им прочность в местах сильных напряжений, как у спиц с постоянным сечением. Утонченная часть спиц придает им эластичность и позволяет упруго растягиваться в большом диапазоне, если сравнить с цилиндрическими спицами. В момент удара колеса об выступ или камень и резкого возрастания нагрузки в одном месте самые нагруженные спицы удлиниться в таких пределах, чтобы перераспределить эту нагрузку на соседние спицы. Это не позволяет разрушать обод в месте около спицевых отверстий.

Triple-butted

Спицы DT Alpine III лучше всего проявляют свои качества, когда необходима надежность и долговечность, например в тандемах или в туризме при перевозке груза. Они имеют преимущества двух видов спиц — single и double butted. У DT Alpine III у головки размер 2,34(13g), 1,8 (15g) по середине и 2,0 (14g) возле резьбы.

Если на спицах накатанная резьба, то внешний диаметр у резьбы больше диаметра проволоки спицы, поэтому отверстия во фланцах втулки должны быть такого размера, чтобы резьбовая часть тоже проходила в отверстие. Чтобы конструкция колеса была прочная, важно совпадение диаметра спицы у головки и диаметра отверстия на фланце. Спицы single-butted и triple-butted решают эту проблему. Так как у этих спиц возле головки диаметр больше, то люфта во фланце не будет.

Аэродинамические или эллиптические спицы — это вариант спиц double-butted, где тонкая часть имеет сечение в форме эллипса. Такое сечение делает спицу более аэродинамической. Самые известные спицы — Wheelsmith Aero с диаметром 1,8 (15g) у концов, и 2,0×1,6 в форме эллипса в средней части и эквивалентно 16g. Мне больше всего нравятся эти спицы не потому, что они дают преимущество в аэродинамике, а потому, что при сборке или регулировке колеса на них хорошо видны деформации и кручения, которых надо избежать.

У аэродинамических плоских спиц более выраженный плоский профиль, чем эллиптический. Но, такие плоские спицы невозможно продеть в отверстия у обычной втулки, так как они слишком широкие. Приходится в стандартной втулке во фланце проделывать узкие прорези. Это ослабляет фланец и прерывает гарантию.

В начале 90-х годов многие увлекались плоскими спицами Hoshi — у них не было традиционной головки, а только изогнутый конец. При такой конструкции во фланец вставлять спицу можно было головкой вперед. Такие плоские спицы можно было использовать со стандартной втулкой. Но к сожалению, эти спицы часто ломаются, я бы не советовал их использовать.

Еще почитать на эту тему:

Про велосипедные спицы. Спицы на колесо велосипеда должны быть из нержавеющей стали. Она прочная и не подвержена коррозии. Недорогие колеса собирают на хромированных или оцинкованных спицах…

Хорошие обода для велосипеда. Сейчас обода производятся методом экструзии – полурасплавленный металл подают под давлением через отверстие с формой поперечного сечения обода. Полученный профиль сворачивают кольцом…

Неисправности ободов велосипеда. Неисправности ободов велосипеда, в основном возникают из-за больших механических нагрузок, прилагаемых к нему, несвоевременной протяжки спиц или при неправильной обтяжке при спицевании колеса…

Подбор покрышки к ободу. В принципе, можно использовать почти любую комбинацию покрышки и обода, у которых совпадают посадочные размеры. Но, с точки зрения практического использования…

Спица

Спица (англ. spoke) — деталь велосипедного колеса, соединяющая втулку и обод.

Содержание

Классификация [ ]

По материалу [ ]

• Углеродистая сталь (хромированная) — самые дешевые,
• Нержавеющая сталь — наиболее распространены, сочетают невысокую цену и хорошую прочность. — используются в дорогих легких По типу головки [ ]

• Загнутая — используется преимущественно в сборных колесах, часто встречаются в рознице.
• Прямая (straight pull) — используется в фирменных вилсетах, такие спицы трудно найти в продаже (обычно продаются как запчасть к вилсету). Утверждается, что прямая спица надежнее загнутой.

По геометрии [ ]

• Цилиндрические, постоянной толщины — дешевые, но достаточно тяжелые.
• Цилиндрические, с баттингом — дороже, но легче при той же прочности (экономия порядка 50 г на 2 колеса).
• Плоские (аэроспицы) — обычно используются в вилсетах. Слегка уменьшают сопротивление воздуха, [1] красивые, упрощают ремонт колеса (скручивание спицы бросается в глаза). Совместимы не со всеми втулками.

По толщине (калибру) [ ]

Велосипедная спица работает только на растяжение (кроме трубчатых карбоновых спиц) и испытывает максимальные нагрузки на концах, тогда как в средней части спицы нагрузки минимальны. Поэтому производители часто используют баттинг — уменьшают толщину в средней части, достигая экономии веса. При использовании баттинга прочность колеса теоретически не уменьшается, более того, она может вырасти из-за лучшей «пружинистости» тонких спиц [2] [3] .

Характерные толщины спиц (в скобках — калибр):

• 1,5 мм (17G)
• 1,6 мм (16G)
• 1,8 мм (15G)
• 2,0 мм (14G)
• 2,34 мм (13G)

Производители [ ]

DT Swiss [ ]

Самый известный производитель качественных спиц в ценовых диапазонах от среднего до высокого. Наиболее известные модели спиц для Sapim [ ]

Вопросы и ответы по спицам

Спицы бывают разной длины, разной толщины, разной формы — прямые и с загнутыми концами (более популярные). Прямые спицы используются со специальными втулками Вообще, они более устойчивы к растяжению и в следствии этого более прочные. Однако у нас их достаточно сложно найти. Дешевые спицы (и, в основном, спицы, которые по умолчанию устанавливаются на новый байк) изготавливаются из стали. Они достаточно прочные, но подвержены ржавчине и тяжелее алюминиевых раза в два. (Одна стальная спица весит примерно 14г, а алюминевая — 7г) Признанным лидером в производстве спиц является швейцарская компания DT Swiss.

Как выбрать спицы?

При выборе спиц следует уделять внимание не только длине и толщине, но и предназначению спиц. Например, при сборке колес под дисковые тормоза не стоит забывать что при торможении основная нагрузка как раз приходится на спицы.

Что такое тянутые спицы?

Это такие спицы, которые изготавливают путём вытягивания из целого куска металла. Их преимущество — прочность. А внешне их можно отличить по характерной конусовидной форме. Ещё они не дают колесу полететь при средних нагрузках. их невозможно сломать. они даже не гнуться.

Если нигде нет спиц подходящей длины?

Если не можете найти спицы нужной вам длины, можно купить спицы подлинее, обрезать их и накатать на них резьбу. Это делается специальным станком, так что не стоит заниматься этим самим — лучше обратиться в мастерскую.

Почему черные спицы дороже?

Черные спицы дороже, потому что они анодированные.

Нужно ли менять спицы при смене втулки/колеса?

Мы рекомендуем ставить новые спицы. Потому что спицы, на которых ездили (или прыгали) постепенно вытягиваются и гнутся.

Можно ли кататься без одной, двух, трех. спиц?

Да, можно, но колесо начнет потихоньку «восьмерить» и вполне возможно, вы поломаете обод. Рекомендуем в кратчайшие сроки поставить недостающие спицы.

Что означают цифры в названии, например DT Champion 2.0?

Это толщина спицы в миллиметрах — в данном случае толщина спицы 2 мм.

Какой толщины бывают спицы?

В основном встречаются спиц толщиной от 1.5 до 2.0мм. Больше обычно не делают, т.к. спицы просто не влезут в отверстия на фланцах втулки.

Как подобрать длину спиц?

Это может сделать велосипедный мастер. А также можно воспользоваться калькулятором для расчета длины спиц

Как спицевать колесо, какие спицовки бывают?

Об этом можно прочитать здесь .
