В летний период высокая температура затрудняет перевозку замороженных продуктов. Автохолодильник — полезный инструмент для сохранения свежести и качества продуктов в поездках. В этой статье мы расскажем, как легко и эффективно сделать автохолодильник своими руками, что поможет сэкономить средства и создать комфортные условия для хранения продуктов в автомобиле.
Самодельный холодильник – собираем корпус
Корпус для будущего холодильника можно изготовить из различных материалов, но оптимальным выбором станет экструзионный пенополистирол. Этот материал имеет множество преимуществ и доступен по разумной цене. Пенополистирол широко применяется для теплоизоляции различных конструкций и зданий благодаря своим замечательным теплоизоляционным характеристикам и устойчивости к внешним воздействиям.
Для создания корпуса холодильника вам понадобятся один или два листа пенополистирола стандартных размеров (1200х600 мм и толщиной 50 мм). Цена одного листа в строительном магазине не превышает 450 рублей. Также вам потребуется несколько баллонов монтажной пены для склеивания контейнера. Не забудьте о рулетке для измерений и канцелярском ноже, который поможет аккуратно разрезать листы пенополистирола по заранее подготовленному шаблону.
Рекомендуется делать стенки контейнера двойными, склеивая листы между собой с помощью монтажной пены. Для этого нанесите немного пены на поверхность, соедините листы и подождите 5–10 минут до полного высыхания, следя за тем, чтобы они не смещались из-за расширения пены. Шаблон размеров можно взять, ориентируясь на обычный деревянный ящик, но в нашем случае вместо дерева используется утепляющий материал.
После того как контейнер будет готов, его можно покрасить в любой цвет с помощью обычной краски. Лучше всего наносить краску в несколько слоев, так как она может немного растворять полистирол. Что касается крышки, то вырежьте кусок материала так, чтобы он плотно прилегал к поверхности и надежно закрывался. Даже без электрических компонентов такой ящик способен сохранять замороженные продукты в течение нескольких часов благодаря низким показателям теплопотери материала.
Для того чтобы получить полноценный холодильник, необходимо подключить к корпусу элемент Пельтье. Принцип работы этого термоэлектрического устройства основан на создании разности температур в зависимости от протекания электрического тока. Такой прибор также используется в промышленном производстве автохолодильников, и его можно приобрести в строительном магазине.
Создание автохолодильника своими руками становится все более популярным среди автолюбителей и туристов. Эксперты отмечают, что такой подход не только экономит средства, но и позволяет адаптировать устройство под индивидуальные потребности. Используя доступные материалы и простые схемы, можно собрать эффективный холодильник, который будет поддерживать нужную температуру даже в жаркую погоду.
Кроме того, самодельные автохолодильники часто имеют меньший вес и размеры, что делает их удобными для транспортировки. Специалисты подчеркивают, что при правильном выборе компонентов, таких как термоизоляция и компрессор, можно добиться отличных результатов. Важно также учитывать энергоэффективность устройства, чтобы минимизировать нагрузку на аккумулятор автомобиля. Таким образом, создание автохолодильника своими руками – это не только увлекательный процесс, но и практичное решение для комфортных поездок.
Соединение электрических элементов

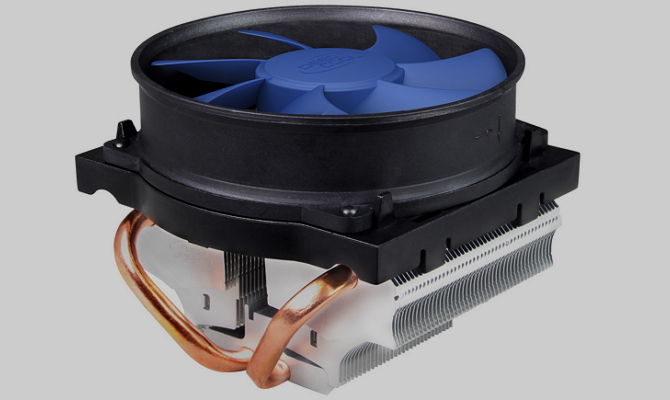

Чтобы сделать полноценный самодельный холодильник, а не просто термоконтейнер, помимо элемента Пельтье необходимо приобрести и компьютерный кулер (в любом специализированном магазине). Кулер необходим для активного отвода тепла с одной из частей холодильника, так как в процессе работы одна сторона будет нагреваться, другая охлаждаться, за счет этого и будет происходить сохранение определенной температуры внутри коробки. Для контроля этой температуры необходим также терморегулятор со специальным датчиком, а для подключения холодильника к бортовой сети автомобиля нужен удлинитель с разъемом для прикуривателя.
Для начала необходимо установить элемент Пельтье между двух алюминиевых радиаторов. На этом этапе можно использовать термопасту для кулера, а по периметру между элементом и радиаторами проложить небольшой кусочек теплоизоляционного материала (подойдет изоляция для труб). Радиаторы можно соединить пластинами крепления к материнской плате, а пластины – пластиковыми хомутами.
Таким образом, чем интенсивнее будет охлаждаться горячая сторона контейнера, тем ниже будет температура на холодной стороне. С одним элементом Пельтье и кулером при правильном монтаже можно добиться температуры минус 2 градуса внутри коробки. Для понижения температуры внутри можно использовать несколько элементов Пельтье, таким образом, чтобы один охлаждал другой и т. д.
Читайте также:
| Компонент | Описание | Альтернатива/Замена |
|---|---|---|
| Холодильный контейнер | Пластиковый контейнер с хорошей теплоизоляцией (пенополиуретан, пенополистирол) | Термос большой емкости, холодильная сумка высокого качества |
| Холодильный элемент | Акумуляторы холода (замороженные гелевые пакеты, бутылки с замороженной водой) | Лед (нуждается в частой замене) |
| Теплоизоляция | Многослойная изоляция (пенопласт, пенополиуретан, войлок) | Газеты, старые одеяла (менее эффективно) |
| Дополнительные элементы | Вентиляционные отверстия (для лучшей циркуляции воздуха), герметичная крышка | – |
Интересные факты
Вот несколько интересных фактов о создании автохолодильника своими руками:
-
Принцип работы: Автохолодильники, сделанные своими руками, часто используют принцип термоэлектрического охлаждения, основанный на эффекте Пельтье. Этот эффект позволяет создавать разницу температур между двумя сторонами устройства, что делает его эффективным для поддержания низкой температуры без использования компрессоров.
-
Энергоэффективность: Самодельные автохолодильники могут быть значительно более энергоэффективными, если использовать солнечные панели в сочетании с аккумуляторами. Это позволяет не только охлаждать продукты, но и делать это без затрат на электроэнергию, что особенно полезно в поездках на природу.
-
Материалы под рукой: Для создания автохолодильника можно использовать доступные материалы, такие как пенопласт, старые холодильники, термосы или даже пластиковые контейнеры. Это делает проект доступным для многих и позволяет экспериментировать с различными конструкциями и технологиями охлаждения.
Установка конструкции в крышку самодельного холодильника

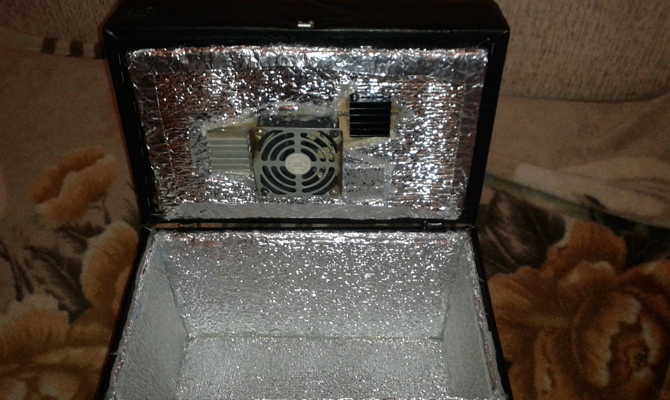

Если конструкция собрана корректно и при тестовом запуске достигается необходимая температура, можно переходить к установке кулера с элементом Пельтье на крышку. Для улучшения теплоотведения рекомендуется удвоить толщину крышки, добавив еще один слой пенополистирола, вырезанный по размеру крышки. В утеплителе следует сделать отверстие, используя канцелярский нож, а затем выровнять поверхность с помощью наждачной бумаги и, при желании, покрасить. Краска не только улучшает внешний вид, но и усиливает прочность оболочки из пенополистирола.
Затем необходимо установить вентиляторы и обработать швы герметиком. Скорость работы вентилятора можно регулировать, однако лучше оставить его на максимальной мощности для достижения самой низкой температуры. К вентилятору подключается датчик терморегулятора, а плата фиксируется на крышке с помощью саморезов. Провод питания для прикуривателя также устанавливается в крышку; для этого можно использовать пластину и саморезы, а затем герметиком закрыть корпус пластины.

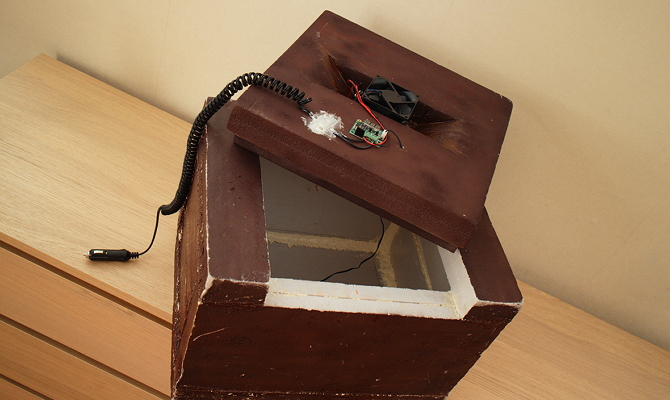

Таким образом, вы получите качественный самодельный холодильник. Вес коробки составит около 800–900 граммов, столько же будет весить и крышка с встроенным вентилятором и терморегулятором.
При использовании такого холодильника в летний период, при условии, что вентилятор работает на максимальной скорости, температура на дне будет стабильно держаться в пределах +5 … +7 градусов. При этом вся система будет потреблять не более 4 ампер тока.
Для достижения более мощного результата, как уже упоминалось, необходимо установить два или три элемента Пельтье последовательно, что превратит устройство в морозильную камеру, а не просто холодильник. Для создания таких низких температур потребуется дополнительный радиатор и антифриз, как в автомобильных кондиционерах, что значительно усложняет процесс. Существует и множество других способов создания автохолодильника своими руками, однако предложенный вариант является наиболее простым и эффективным. Кроме того, стоимость всех необходимых деталей не превышает 3500 рублей, а полученный результат вполне удовлетворителен для транспортировки различных продуктов на большие расстояния.
-
Читайте также:
Тестирование и оптимизация работы автохолодильника
После сборки автохолодильника важно провести его тестирование, чтобы убедиться в правильности работы всех компонентов и эффективности охлаждения. Тестирование можно разделить на несколько этапов.
1. Проверка электрических соединений
Первым делом необходимо проверить все электрические соединения. Убедитесь, что провода надежно зафиксированы, нет коротких замыканий и все контакты хорошо изолированы. Для этого можно использовать мультиметр, который поможет проверить целостность цепи и наличие напряжения на выходе.
2. Оценка температуры
Следующий шаг — это оценка температуры внутри холодильника. Для этого поместите в него термометр и включите устройство на несколько часов. Запишите начальную и конечную температуры, чтобы определить, насколько эффективно холодильник справляется с задачей охлаждения. Оптимальная температура для хранения продуктов обычно составляет от 0 до +5 градусов Цельсия.
3. Проверка времени охлаждения
Важно также измерить время, необходимое для достижения заданной температуры. Для этого можно поместить в холодильник несколько бутылок с водой при комнатной температуре и замерить, сколько времени потребуется, чтобы они охладились до нужной температуры. Это поможет оценить производительность устройства и выявить возможные недостатки в конструкции.
4. Оптимизация теплоизоляции
Если результаты тестирования показывают, что холодильник не достигает нужной температуры или делает это слишком долго, стоит обратить внимание на теплоизоляцию. Проверьте, нет ли щелей или недостатков в изоляционных материалах. Возможно, потребуется добавить дополнительный слой изоляции или использовать более качественные материалы, такие как пенопласт или минеральная вата.
5. Улучшение вентиляции
Эффективная вентиляция также играет важную роль в работе автохолодильника. Убедитесь, что воздух свободно циркулирует внутри устройства. Для этого можно установить дополнительные вентиляционные отверстия или использовать вентилятор, который будет способствовать равномерному распределению холодного воздуха.
6. Тестирование в различных условиях
Необходимо протестировать холодильник в различных условиях эксплуатации. Например, проверьте его работу при высоких температурах окружающей среды, чтобы убедиться, что он справляется с нагрузкой. Также стоит протестировать устройство при различных уровнях загрузки, чтобы понять, как это влияет на его производительность.
7. Регулярное обслуживание
После успешного тестирования важно не забывать о регулярном обслуживании автохолодильника. Это включает в себя очистку фильтров, проверку состояния изоляции и электрических соединений, а также периодическую проверку температуры. Регулярное обслуживание поможет продлить срок службы устройства и обеспечить его эффективную работу.
Таким образом, тестирование и оптимизация работы автохолодильника — это важные этапы, которые помогут вам создать надежное и эффективное устройство для хранения продуктов в дороге. Следуя приведенным рекомендациям, вы сможете добиться максимальной производительности и долговечности вашего автохолодильника.
-
Читайте также:
Вопрос-ответ
На сколько хватит аккумулятора для автохолодильника?
Состояние аккумулятора. В среднем, при использовании стандартного автохолодильника с мощностью около 40-50 Вт и при полном заряде аккумулятора он может работать от 4 до 10 часов без перезарядки. Однако точное время работы может варьироваться в зависимости от вышеуказанных факторов.
Какой оптимальный объем автохолодильника?
Хорошей автономностью выделяются устройства iSky объемом 16 литров. Форма и размеры. Автохолодильники могут быть прямоугольными и квадратными с объемом камер от 3 м². Габариты нужно учитывать с расчетом допустимого места установки в машине.
Что можно положить в автохолодильник?
Это могут быть бутерброды с ветчиной, сыром, овощами, рыбой и т. д. Главное — использовать свежие и качественные продукты, а соусом может послужить майонез, кетчуп или горчица.
Советы
СОВЕТ №1
Перед началом сборки автохолодильника определите его размер и объем. Это поможет вам выбрать подходящие материалы и компоненты, а также учесть, сколько продуктов вы планируете хранить. Лучше всего сделать чертеж, чтобы визуализировать конечный результат.
СОВЕТ №2
Используйте изоляционные материалы высокого качества, такие как пенопласт или минеральная вата, чтобы обеспечить максимальную эффективность охлаждения. Хорошая изоляция поможет сохранить холод внутри холодильника и снизить потребление энергии.
СОВЕТ №3
При выборе охлаждающего элемента обратите внимание на его мощность и тип. Например, термоэлектрические охладители идеально подходят для небольших автохолодильников, тогда как компрессорные модели лучше справляются с большими объемами и длительным хранением.
СОВЕТ №4
Не забывайте о вентиляции. Обеспечьте достаточный приток воздуха к охлаждающему элементу, чтобы предотвратить перегрев и повысить эффективность работы вашего автохолодильника. Это можно сделать, оставив небольшие отверстия или решетки в конструкции.
