Автомобильная лебедка электрического типа – секреты изготовления из подручных средств

Автомобильная электрическая лебедка — полезный инструмент для автовладельцев в сложных ситуациях, например, для вытягивания застрявшего автомобиля или подъема тяжелых грузов. В этой статье мы расскажем, как изготовить электрическую лебедку своими руками, используя подручные средства. Это сэкономит деньги и позволит создать устройство, соответствующее вашим потребностям. Вы узнаете о различных типах лебедок, их принципе работы и получите видеоинструкцию по изготовлению и подключению переносного устройства, что сделает процесс доступным и понятным.

Как работает электрическая лебедка

Все устройства для извлечения автомобилей, работающие от 12-вольтового напряжения, отличаются простотой в использовании. Основное усилие создается встроенным мотором, который вращает барабан. Этот мотор получает питание от автомобильного аккумулятора. Главное правило при эксплуатации электрической лебедки – не переусердствовать и не разрядить аккумулятор, иначе возникнут проблемы с запуском автомобиля.

Электрическая лебедка считается универсальным инструментом, так как она способна вытащить практически любое транспортное средство. Ее конструкция легко справляется с внедорожниками весом до 4,5 тонн. При этом лебедка не только тянет застрявший автомобиль, но и может немного приподнимать его.

К основным преимуществам лебедки можно отнести простоту использования и хранения: для работы с устройством достаточно знать, как подключить его к 12-вольтовому источнику питания от аккумулятора. Эта информация обычно содержится в инструкции по эксплуатации. Устройство не требует постоянного обслуживания, главное – избегать попадания влаги внутрь. Еще одним плюсом является компактность: большинство моделей занимают немного места в просторных багажниках внедорожников.

Однако у электрических лебедок есть и недостатки. Первым и наиболее значительным минусом является ограниченная частота использования устройства. Даже если на упаковке указано, что лебедка оснащена системами для экономии энергии аккумулятора, это не гарантирует, что она сможет вытащить автомобиль, потратив минимальное количество энергии. В любом случае, она работает на 12-вольтовом напряжении, что уже подразумевает отсутствие возможности значительной экономии. Поэтому рекомендуется использовать лебедку не чаще одного раза в неделю, а продолжительность работы не должна превышать 2 часов, иначе аккумулятор может разрядиться.

Эксперты в области автотехники отмечают, что изготовление электрической лебедки из подручных средств может быть не только экономичным, но и увлекательным процессом. В первую очередь, важно правильно выбрать мотор, который обеспечит необходимую мощность. Специалисты рекомендуют использовать старые электродвигатели от бытовой техники, таких как стиральные машины или насосы.

Также стоит обратить внимание на конструкцию барабана: его можно изготовить из прочной трубы или даже старого колеса. Ключевым моментом является надежное крепление всех элементов, чтобы избежать поломок в процессе эксплуатации.

Кроме того, эксперты подчеркивают важность использования качественных проводов и соединений, чтобы обеспечить безопасность и долговечность устройства. В конечном итоге, правильно собранная лебедка может стать незаменимым помощником в сложных ситуациях на дороге.

Как подключить мотор лебедки напрямую. Простая инструкция. #lebedkaservice #лебедкасервис #авто #4wd

Типы лебедок по принципу их крепления

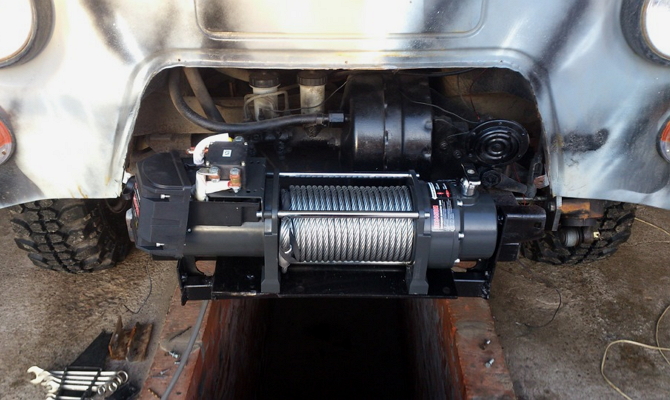

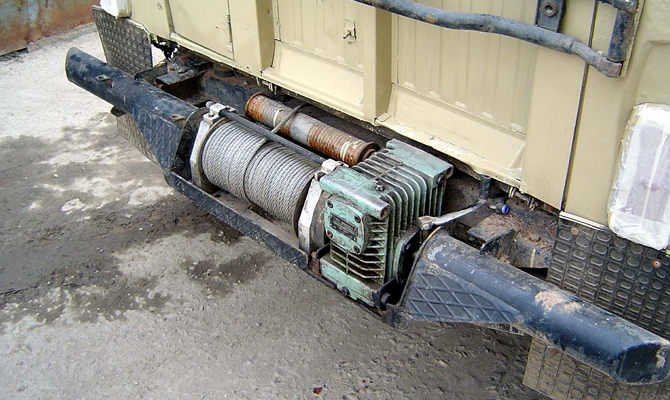

Все лебедки поддаются определенной классификации. Помимо их разделения по принципу работы, они также делятся по методу их крепления на машине. Так, электрические устройства для буксировки застрявших авто бывают стационарными и переносными. Лебедки первого типа крепятся в передней части авто без возможности их регулярного снятия по ненадобности. При этом фиксация конструкции происходит не на защиту бампера, а под днищем авто. Это дает гарантию того, что устройство не оторвется от машины при ее буксировке. К плюсам стационарной электрической конструкции относится то, что она всегда находится в одном месте и ее детали не потеряются. Но днище авто регулярно загрязняется. Естественно, грязь попадает внутрь буксировочного устройства, вызывая коррозию и ухудшая работу конструкции.

Второй тип лебедок электрического типа – это переносные буксировочные устройства. С ними водитель может улучшать свое авто, не учитывая постоянного наличия лебедки спереди. При этом переносная конструкция для буксировки может располагаться в задней части машины. Если в определенный момент водитель не нуждается в буксировке, то он может спрятать лебедку в багажник, предварительно хорошо упаковав ее для сохранности всех элементов. Минусов в переносных устройствах практически нет. Также они гораздо компактнее, ведь для их монтажа не требуется приваривать специальную стальную платформу, как это бывает в случае с установкой стационарных лебедок.

Лебёдка для автомобиля как выбрать и расчитать мощность лебёдки

Интересные факты

Вот несколько интересных фактов о создании электрической автомобильной лебедки из подручных средств:

1. Использование старых электродвигателей: Один из самых простых способов создать электрическую лебедку — это использовать старый электродвигатель от бытовых приборов, таких как стиральные машины или насосы. Эти двигатели могут быть достаточно мощными для подъема и перемещения автомобилей, если правильно подобрать редуктор и систему крепления.

2. Механизмы от игрушек: В некоторых случаях для создания лебедки можно использовать механизмы от радиоуправляемых игрушек или моделей. Эти устройства часто имеют встроенные редукторы и могут быть адаптированы для работы с более тяжелыми нагрузками, если их правильно доработать и усилить.

3. Энергия от аккумуляторов: Для питания самодельной лебедки можно использовать автомобильные аккумуляторы или даже солнечные панели. Это позволяет сделать устройство более автономным и мобильным, что особенно полезно в условиях, где нет доступа к электросети. Солнечные панели могут обеспечить зарядку аккумуляторов в условиях длительного использования на природе.

Эти факты подчеркивают креативный подход к созданию полезных инструментов из доступных материалов, что может быть особенно актуально для автолюбителей и любителей DIY.

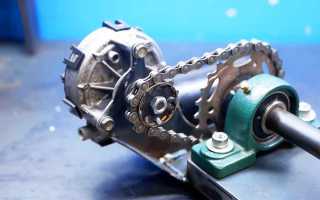

Простая лебедка из стартера – алгоритм самостоятельного изготовления

Как стационарные, так и мобильные устройства для вытаскивания застрявших автомобилей имеют довольно высокую стоимость. Цены на некоторые модели от известных производителей лебедок могут достигать 30–40 тысяч рублей. Согласитесь, это немалые деньги, поэтому мы предлагаем вам рассмотреть возможность создания простой электрической конструкции на основе автомобильного стартера. Такой стартер должен быть оснащен планетарным редуктором, который можно найти под капотом старого автомобиля ВАЗ. Сделать это вполне возможно своими руками. Главное – подготовить необходимые инструменты и материалы, а также следовать описанному ниже алгоритму. Для работы вам понадобятся:

• готовый барабан из стальной трубы;
• комплект шестерен;
• мотор-редуктор на 12 вольт;
• сварочный аппарат;
• болгарка;
• стальной лист;
• электрическая проводка;
• рабочий стартер.

Первым делом необходимо изготовить барабан. Он создается из трубы, к которой привариваются металлические щечки толщиной около 3–5 мм. Затем подготовьте ровную поверхность для работы, лучше всего использовать тонкий стальной лист в качестве основы для инструментов. Далее, с помощью сварочного аппарата, подготовьте в листе места для установки. Установите барабан, используя гайки, болты и шайбы. Затем присоедините редуктор к барабану, при этом первичный вал редуктора должен быть направлен строго вверх. После этого приварите к конструкции кронштейн для крепления.

Следующий этап – соединение стартера с 12-вольтовым редуктором. Для этого сначала установите переходник, который понадобится для монтажа стартера на верх редуктора. Затем на первичный вал установите шестерню с подходящим размером зубьев. Проверить правильность выполненной работы очень просто: включите стартер, и если вал с шестерней без проблем соединяются с редуктором, значит, вы все сделали правильно.

После этого на первичный вал нужно установить шестерню. В качестве шестерни можно использовать венец маховика. Затем надежно закрепите все узлы вашей конструкции. После этого подключите электропроводку к готовому переносному устройству и установите пульт управления.

Заключительным этапом станет очистка лебедки от масла и пыли. В результате ваша самодельная конструкция должна быть идеально чистой. Только после этого можно приступать к покраске устройства, но это уже на ваше усмотрение.

Эксплуатация буксировочной конструкции

Прежде чем приступить к использованию лебедки, изготовленной своими руками, стоит изучить правила ее эксплуатации. Многие водители зачастую игнорируют инструкцию по эксплуатации устройства, считая, что ее чтение – это пустая трата времени. Когда же приходится вытаскивать авто, водитель попросту не знает, как подключить буксировочную конструкцию к бортовой сети.

Первое, что придется сделать – это приготовить лебедку к дальнейшей эксплуатации. Для этого нужно размотать канат с барабана, после чего снова намотать его. Это снимет статическую нагрузку с троса. Чтобы не повредить руки, лучше всего использовать хлопчатобумажные перчатки. Стоит быть очень внимательным и не допускать, чтобы трос оплетался вокруг ваших рук или шеи. Еще один совет – ни в коем случае не допускайте, чтобы направляющие ролики лебедки были к вашим рукам ближе, чем на 1 метр. В противном случае, если вы удерживаете канат, его вместе с вашей рукой может затянуть под барабан.

При сматывании троса стоит постоянно следить за тем, чтобы он наматывался как можно ровнее. На барабане не должно быть слишком много витков каната с одной стороны и слишком мало с другой. После того как вы смотали канат и до конца остался примерно 1 метр, остановите намотку. Затем оставшийся канат намотайте своими руками. После этого можно прятать переносное устройство и продолжать эксплуатацию машины.

Когда ваше авто застряло, необходимо заглушить двигатель. После этого подключаем провода лебедки к автомобильному аккумулятору. Буксировочная конструкция, работающая от напряжения 12 вольт, подключается согласно определенным правилам. Вначале берем жгут проводов устройства и первым подключаем тонкий провод массы соленоида. Следующим нужно задействовать провод массы. Большинство водителей не подключают его, так как сама лебедка крепится к клемме массы. Однако в схеме напряжением 12 вольт контакт по раме и по корпусу дает большие потери. Тем более что конструкция стойки нашей лебедки изготовлена из алюминия, а ее мотор и крепежные болты – стальные.

Важно помнить: при подключении электрической буксировочной конструкции автомобильный аккумулятор должен иметь как можно больше заряда. Его емкость должна быть не меньше 6500 мАч. Старые аккумуляторы не дадут лебедке развить полную мощность. Специалисты советуют с момента приобретения лебедки покупать 12-вольтовый АНМ аккумулятор – ток отдачи у него больше и он гораздо быстрее заряжается.

ЛЕБЕДКА автомобильная подвесная электрическая

Очень многие водители устанавливают на авто сразу два аккумулятора. Если у вас такая же ситуация, то стоит сразу определить «главный» АКБ. К нему и нужно подключать переносное устройство для вытаскивания застрявшей машины. Как правило, основным аккумулятором считается тот, к которому достают провода от генератора. Напряжение на нем будет чуть больше, чем на втором.

Еще один важный нюанс – перед использованием лебедки обязательно проверьте ваш АКБ на наличие предохранителей на клеммах. Если они есть, то для того, чтобы подать к лебедке напряжение 12 вольт, предохранители нужно обойти. Для этого провода от изготовленной своими руками конструкции нужно подключать к зажимным болтам на клеммах. При использовании лебедки все ее провода нужно упаковывать в специальный рукав из текстильной материи. Особенно там, где провода касаются друг друга. Это предотвратит замыкание и протирание проводки.

Советы по выбору материалов и инструментов для изготовления

При изготовлении электрической автомобильной лебедки из подручных средств важно правильно выбрать материалы и инструменты, чтобы обеспечить надежность и эффективность конструкции. Рассмотрим основные аспекты, на которые стоит обратить внимание.

1. Материалы для корпуса лебедки

Корпус лебедки должен быть прочным и устойчивым к механическим повреждениям. Для этого можно использовать:

• Металлические пластины: Сталь или алюминий подойдут для создания прочного каркаса. Сталь более устойчива к нагрузкам, но тяжелее, в то время как алюминий легче и коррозионно-устойчив.
• Пластик: Для некоторых элементов, таких как крышки или защитные экраны, можно использовать прочный пластик, который легко обрабатывается и не подвержен коррозии.

2. Механизмы и детали

Для создания лебедки понадобятся следующие механизмы:

• Редуктор: Можно использовать редукторы от старых электроприборов или игрушечных автомобилей. Они помогут снизить скорость вращения и увеличить крутящий момент.
• Мотор: Подойдет электродвигатель от стиральной машины или другого бытового прибора. Важно, чтобы его мощность соответствовала требованиям лебедки.
• Барабан: Его можно изготовить из металлической трубы или использовать готовый барабан от старой лебедки.

3. Электрические компоненты

Для подключения лебедки потребуется:

• Провода: Используйте медные провода с достаточным сечением, чтобы избежать перегрева. Чем больше мощность мотора, тем толще должны быть провода.
• Реле: Для управления мотором можно использовать автомобильное реле, которое позволит включать и выключать лебедку с помощью кнопки.
• Аккумулятор: Подберите аккумулятор с достаточной емкостью, чтобы обеспечить длительную работу лебедки без подзарядки.

4. Инструменты для сборки

Для сборки лебедки вам понадобятся:

• Дрель: Для сверления отверстий в металле и пластике.
• Ключи и отвертки: Для крепления деталей между собой.
• Паяльник: Для соединения электрических проводов.
• Ножовка по металлу: Для резки металлических деталей.

Правильный выбор материалов и инструментов является ключевым этапом в процессе изготовления электрической лебедки. Уделите внимание каждому элементу, чтобы ваша конструкция была надежной и долговечной.

Вопрос-ответ

Какое масло нужно заливать в электрическую лебедку?

Высокоэффективное минеральное редукторное масло для применения в качестве промышленной смазки редукторов и цепей, рекомендовано для лебедки 13VTR OTIS. Имеет спецификацию ISO 460.

Чем отличается таль от лебедки?

Тали используются только для вертикального подъема и опускания грузов. Лебедки могут тянуть грузы по горизонтали, а также поднимать и опускать по вертикали. Размер барабана и общая площадь лебедки обычно больше, чем у тали, что важно учитывать в условиях ограниченного пространства.

Из чего состоит автомобильная лебедка?

Рычажные лебедки состоят из двух крючков, колеса, троса и управляются рычагом. С помощью рычага трос наматывается и фиксируется на барабане.

Нужно ли регистрировать скрытую лебедку?

Регистрация лебедок в ГИБДД. В целях соответствия требованиям безопасности дорожного движения законодательством РФ требуется регистрировать любое изменение в конструкции транспортного средства. Для установления на автомобиль стационарной лебедки транспортное средство должно пройти предварительный осмотр в ГИБДД.

Советы

СОВЕТ №1

Перед началом изготовления электрической лебедки, тщательно изучите ее конструкцию и принцип работы. Это поможет вам понять, какие материалы и инструменты вам понадобятся, а также избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные и прочные материалы, такие как сталь или алюминий, для создания каркаса лебедки. Это обеспечит надежность и долговечность вашего устройства, особенно если вы планируете использовать его в сложных условиях.

СОВЕТ №3

Обратите внимание на электродвигатель, который вы собираетесь использовать. Он должен быть мощным и подходить для ваших нужд. Убедитесь, что его мощность соответствует весу груза, который вы планируете поднимать или тянуть.

СОВЕТ №4

Не забывайте о безопасности! Убедитесь, что все соединения надежны, а также используйте защитные устройства, такие как предохранители и выключатели, чтобы предотвратить перегрев и короткое замыкание.
