CAN-шина – как работает электроника в современных автомобилях?

В автомобиле электроника обеспечивает взаимодействие различных систем. Одним из ключевых элементов является CAN-шина (Controller Area Network). Эта технология, разработанная в начале 90-х, позволяет эффективно передавать данные между электронными блоками управления, что повышает надежность и функциональность автомобилей. В статье рассмотрим принципы работы CAN-шины, ее преимущества и влияние на автомобильные технологии, что поможет читателям понять устройство современных автомобилей и их взаимодействие с водителем.

О принципе работы сетевого интерфейса CAN-шина

Кан-шина в автомобиле служит для подключения различных электронных устройств, которые могут обмениваться информацией. Данные о состоянии систем и управляющие сигналы передаются по витой паре в цифровом формате. Эта схема значительно уменьшает влияние внешних электромагнитных полей и повышает скорость передачи данных по установленному протоколу, который определяет, как блоки управления взаимодействуют друг с другом.

Кроме того, диагностика электронных блоков управления (ЭБУ) автомобилей стала более доступной. Благодаря внедрению этой системы в бортовую сеть автомобиля удалось сократить количество проводов, необходимых для связи по различным протоколам, например, между блоком управления двигателем и диагностическим оборудованием или системой сигнализации. Наличие Кан-шины позволяет владельцам самостоятельно выявлять неисправности контроллеров и ошибки с помощью специализированного диагностического оборудования.

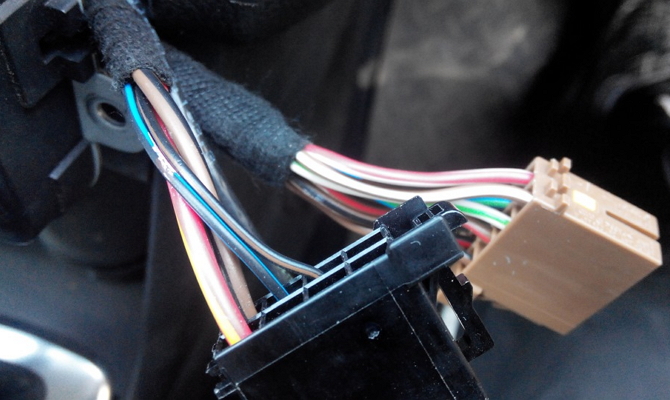

CAN-шина – это специализированная сеть, обеспечивающая передачу и обмен данными между различными управляющими узлами. Каждый узел состоит из микропроцессора (ЦП) и CAN-контроллера, который реализует протокол и обеспечивает взаимодействие с сетью автомобиля. Кан-шина включает как минимум две пары проводов – CAN_L и CAN_H, по которым сигналы передаются через трансиверы – устройства, усиливающие сигнал от управляющих элементов сети. Трансиверы выполняют несколько важных функций:

• регулировка скорости передачи данных путем изменения уровня тока;
• ограничение тока для защиты датчиков и предотвращения короткого замыкания;
• тепловая защита.

На сегодняшний день выделяют два типа трансиверов – High Speed и Fault Tolerant. Первый тип является наиболее распространенным и соответствует стандарту (ISO 11898-2), обеспечивая скорость передачи данных до 1 МБ в секунду. Второй тип трансиверов позволяет создать энергосберегающую сеть со скоростью передачи до 120 Кб/сек и не подвержен повреждениям на самой шине.

Современные автомобили становятся все более сложными и высокотехнологичными, и одним из ключевых компонентов их электроники является CAN-шина. Эксперты отмечают, что эта система позволяет различным электронным блокам автомобиля обмениваться данными в реальном времени, что значительно повышает эффективность работы всех систем. CAN-шина обеспечивает надежную и быструю передачу информации между такими элементами, как двигатель, трансмиссия, системы безопасности и мультимедиа.

По словам специалистов, использование CAN-шины снижает количество проводов в автомобиле, что упрощает его конструкцию и уменьшает вес. Это, в свою очередь, способствует улучшению топливной экономичности и снижению выбросов. Кроме того, благодаря стандартизированному протоколу, разработчики могут легко интегрировать новые функции и технологии, что делает автомобили более адаптивными к требованиям рынка. Таким образом, CAN-шина играет ключевую роль в развитии автомобильной электроники, обеспечивая надежность и безопасность современных транспортных средств.

Подробно про CAN шину

Особенности работы сети

Следует понимать, что данные по CAN-сети передаются в виде кадров. Наиболее важные из них – это поле идентификатора (Identifire) и система данных (Data). Наиболее часто используемый тип сообщения по Кан-шине – Data Frame. Данный тип передачи данных состоит из так называемого арбитражного поля и определяет приоритетную передачу данных в том случае, если сразу несколько узлов системы передают данные на CAN-шину.

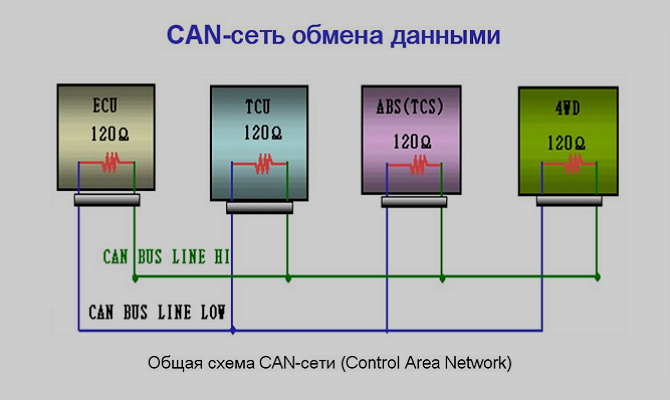

Каждое из подключенных к шине устройств управления имеет свое входное сопротивление, а общая нагрузка рассчитывается из суммы всех подключенных к шине исполняемых блоков. В среднем, входное сопротивление систем управления двигателем, которые подключаются на CAN-шину, составляет 68-70 Ом, а сопротивление информационно-командной системы может составлять до 3-4 ОМ.

Работа кан-шины Android автомагнитолы Ca-Fi на автомобиле Mazda 6 New (комфортная подсветка)

Интересные факты

Вот несколько интересных фактов о CAN-шине и её роли в современных автомобилях:

1. Стандартизация и совместимость: CAN (Controller Area Network) была разработана в 1980-х годах компанией Bosch для упрощения связи между различными электронными блоками управления (ЭБУ) в автомобилях. Этот протокол стал стандартом в автомобильной промышленности, что позволяет производителям использовать компоненты от разных поставщиков, обеспечивая совместимость и упрощая процесс разработки.

2. Высокая скорость передачи данных: CAN-шина поддерживает скорость передачи данных до 1 Мбит/с, что позволяет быстро обмениваться информацией между различными системами автомобиля, такими как системы управления двигателем, трансмиссией, тормозами и даже мультимедийными системами. Это критически важно для обеспечения безопасности и эффективности работы автомобиля.

3. Реальное время и надежность: CAN-шина работает по принципу “приоритетного доступа”, что означает, что сообщения с более высоким приоритетом могут прерывать менее важные. Это обеспечивает быструю реакцию на критические события, такие как срабатывание подушек безопасности или активация систем ABS, что значительно повышает безопасность автомобиля.

Как работает LIN шина автомобиля. K-Line L-Line шины данных. Лин шина автомобиля. Lin-bus network

Кан-интерфейс и диагностика системы

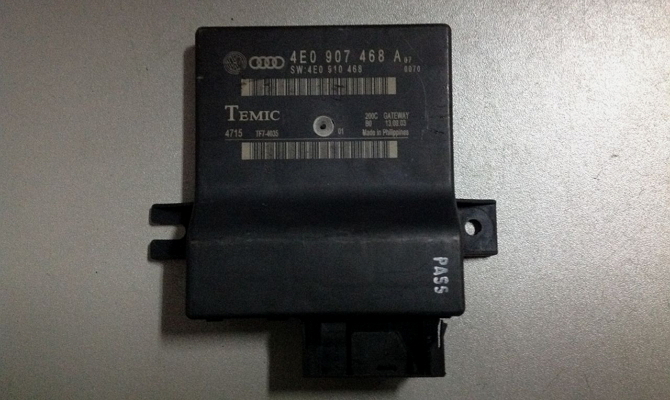

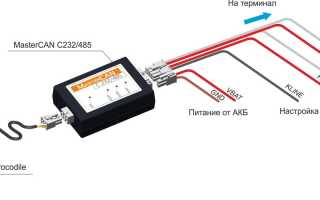

Системы управления CAN отличаются не только уровнем нагрузочного сопротивления, но и скоростью передачи данных. Это создает определенные сложности при обработке однотипных сообщений в бортовой сети автомобиля. Для упрощения процесса диагностики в современных автомобилях применяется межсетевой интерфейс (преобразователь сопротивления), который может быть как отдельным управляющим модулем, так и интегрированным в блок управления двигателем.

Этот преобразователь также служит для передачи или получения определенной диагностической информации через провод «К»-линия, который подключается во время диагностики или настройки параметров работы сети либо к диагностическому разъему, либо непосредственно к преобразователю.

Важно подчеркнуть, что на сегодняшний день не существует единых стандартов для разъемов сети CAN. Каждый протокол определяет свои типы разъемов на CAN-шине, основываясь на нагрузке и других характеристиках.

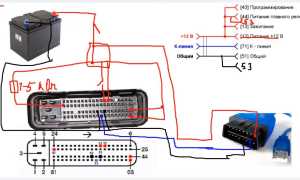

Таким образом, для самостоятельного проведения диагностических работ обычно используется унифицированный разъем типа OBD1 или OBD2, который встречается на большинстве современных иномарок и отечественных автомобилей. Однако некоторые модели, такие как Volkswagen Golf 5V и Audi S4, могут не иметь межсетевого интерфейса. Кроме того, схема блоков управления и CAN-шины уникальна для каждой марки и модели автомобиля. Для диагностики CAN-системы своими руками потребуется специальное оборудование, включающее осциллограф, анализатор CAN и цифровой мультиметр.

Процесс выявления неисправностей начинается с отключения питания сети (снятие минусовой клеммы аккумулятора). Затем необходимо проверить изменение сопротивления между проводами шины. Наиболее распространенными проблемами CAN-шины в автомобиле являются короткое замыкание или обрыв линии, неисправность резисторов нагрузки и снижение уровня передачи сообщений между компонентами сети. В некоторых случаях без использования анализатора CAN выявить неисправность оказывается затруднительно.

Будущее и развитие технологий CAN-шины в автомобилестроении

С развитием технологий и увеличением сложности современных автомобилей, системы связи между различными электронными компонентами становятся все более важными. CAN-шина (Controller Area Network) представляет собой стандарт, который обеспечивает надежную и эффективную связь между различными модулями автомобиля. В последние годы наблюдается активное развитие технологий, связанных с CAN-шиной, что открывает новые горизонты для автомобилестроения.

Одним из ключевых направлений развития является интеграция CAN-шины с другими протоколами связи, такими как LIN (Local Interconnect Network) и FlexRay. Это позволяет создавать более сложные и многофункциональные системы, которые могут обрабатывать большие объемы данных и обеспечивать высокую скорость передачи информации. Например, в современных автомобилях используются системы, которые объединяют CAN и Ethernet, что позволяет передавать данные на скорости до 1 Гбит/с, что значительно превышает возможности традиционных CAN-сетей.

Также стоит отметить, что с увеличением числа электронных компонентов в автомобилях растет и потребность в более надежных и защищенных системах связи. В этом контексте разрабатываются новые версии CAN-протокола, такие как CAN FD (Flexible Data-rate), который позволяет передавать более крупные пакеты данных и обеспечивает большую гибкость в управлении данными. Это особенно актуально для автомобилей с автономными системами управления, где требуется высокая скорость и надежность передачи информации.

Кроме того, с развитием технологий интернета вещей (IoT) и подключения автомобилей к интернету, возникает необходимость в интеграции CAN-шины с облачными сервисами. Это открывает новые возможности для удаленного мониторинга состояния автомобиля, диагностики и обновления программного обеспечения. Например, производители могут собирать данные о работе различных систем автомобиля в реальном времени и использовать их для улучшения качества обслуживания и повышения безопасности.

Не менее важным аспектом является развитие стандартов безопасности, таких как ISO 26262, которые регулируют требования к функциональной безопасности в автомобилестроении. Внедрение этих стандартов требует от производителей создания более сложных и безопасных систем, что, в свою очередь, стимулирует развитие технологий CAN-шины и ее интеграции с другими системами безопасности.

Таким образом, будущее технологий CAN-шины в автомобилестроении выглядит многообещающим. С учетом постоянного роста требований к безопасности, скорости передачи данных и интеграции с новыми технологиями, можно ожидать, что CAN-шина будет продолжать эволюционировать, обеспечивая надежную и эффективную связь между всеми электронными компонентами современных автомобилей.

Вопрос-ответ

Как работает CAN-шина в автомобиле?

Как работает Can-шина? К блоку управления каждой системы подключаются провода CAN-шины, они соединяют блоки. На шину поступает напряжение от блоков, и также блоки контролируют уровень напряжения. CAN-шина фиксирует разницу напряжения на проводах и при отклонении сообщает об ошибке работы системы бортовому компьютеру.

Как понять, есть ли CAN-шина или нет?

Необходимо с помощью мультиметра измерить сопротивление между проводами (в любом месте) Hi (Высокое) и Lo (Низкое) шины CAN. Если сопротивление равно 60 Ом, то повреждений нет. Если же сопротивление между проводами имеет значение примерно 120 Ом, то можно сказать о том, что один или оба провода шины CAN повреждены.

Советы

СОВЕТ №1

Изучите основы работы CAN-шины, чтобы лучше понимать, как различные электронные системы автомобиля взаимодействуют друг с другом. Это поможет вам быстрее диагностировать проблемы и принимать обоснованные решения при обслуживании автомобиля.

СОВЕТ №2

Обратите внимание на обновления программного обеспечения вашего автомобиля. Многие современные автомобили используют CAN-шину для связи между модулями, и обновления могут улучшить производительность и безопасность систем.

СОВЕТ №3

При покупке подержанного автомобиля проверьте наличие ошибок в системе диагностики. Используйте сканер OBD-II, чтобы получить информацию о состоянии CAN-шины и выявить возможные проблемы с электронными компонентами.

СОВЕТ №4

Если вы планируете модификации или установку дополнительного оборудования, убедитесь, что оно совместимо с CAN-шиной вашего автомобиля. Неправильная интеграция может привести к сбоям в работе электроники и даже повреждению систем.
