Диагностика кондиционера автомобиля – ищем утечки и другие неисправности

В статье рассмотрим диагностику автомобильного кондиционера, акцентируя внимание на поиске утечек и распространенных неисправностях. Знание устройства и принципа работы автокондиционера позволит вам самостоятельно выявлять проблемы, что сэкономит время и деньги на сервис. Поделимся советами и рекомендациями для эффективной диагностики и восстановления работоспособности кондиционера.

Устройство и принцип работы климатической системы

Современные климатические установки автомобилей выполняют не только функцию охлаждения воздуха, но и обеспечивают отопление и вентиляцию внутри салона. Основным источником энергии для работы кондиционера служит двигатель автомобиля: через приводной ремень энергия передается от коленвала к устройству. Конструкция кондиционера представляет собой замкнутую систему, состоящую из трубок, заполненных фреоном и маслом, необходимым для смазки всех компонентов, включая компрессор.

Когда кондиционер включается, электромагнитная муфта прижимает специальный диск к шкиву, который непрерывно вращается благодаря приводному ремню. Затем активируется компрессор, и хладагент начинает циркулировать по трубам системы. Фреон попадает в конденсор, где происходит его охлаждение. Конденсор находится рядом с радиатором под капотом автомобиля.

После того как фреон охлаждается до нужной температуры, он в жидком состоянии поступает в ресивер, который выполняет функцию фильтра. В ресивере хладагент очищается от загрязняющих частиц, после чего направляется в терморегулирующий вентиль. Этот вентиль представляет собой автоматический дроссель, через который хладагент попадает в испаритель в газообразном состоянии. Благодаря вентилятору охлажденный воздух, насыщенный фреоном, поступает в салон автомобиля, а сам хладагент снова и снова проходит весь этот цикл, пока водитель не решит, что температура в салоне достигла комфортного уровня.

Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки системы кондиционирования. Утечки хладагента могут привести к снижению эффективности работы кондиционера и повышенному расходу топлива. Специалисты рекомендуют использовать специальные детекторы утечек, которые позволяют быстро и точно выявить проблемные места. Кроме того, необходимо обращать внимание на состояние компрессора и радиатора, так как их неисправности также могут негативно сказаться на работе системы. Профессиональная диагностика включает в себя не только визуальный осмотр, но и тестирование давления в системе, что позволяет выявить скрытые дефекты. Регулярное обслуживание кондиционера не только продлевает срок его службы, но и обеспечивает комфортные условия в салоне автомобиля.

Диагностика кондиционера своими силами

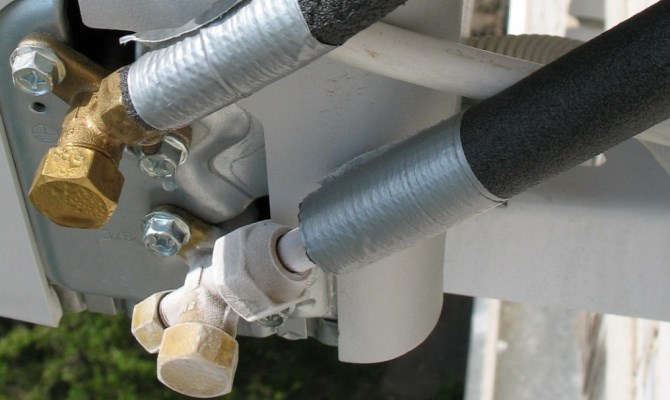

Как искать утечку в кондиционере – правила диагностики

Диагностика кондиционера автомобиля в случае его некорректной работы начинается с визуального осмотра внешних узлов и деталей. Элементы климатической системы могут в ходе эксплуатации получить механические повреждения. Именно они чаще всего вызывают утечку хладагента вследствие разгерметизации труб.

При обнаружении механических повреждений точно выявите место утечки. Раньше поиск утечек в климатических системах выполнялся с помощью специальной газовой горелки. При попадании фреона в пламя огонь изменяет свой цвет и становится зеленым. Однако сегодня такой способ считается не только малоэффективным, но и по-настоящему опасным, так как при горении фреона выделяется очень опасное для человека, ядовитое вещество фосген.

В настоящее время для поиска утечки используют два способа:

• электронный искатель течи;
• ультрафиолет.

Проще всего использовать специальный течеискатель. Это технологичное устройство, способное уловить в воздухе даже незначительное количество паров фреона. Благодаря высокой чувствительности, прибор позволяет обнаруживать утечки в объеме 5-10 г в год. Большая часть таких течеискателей отличается высокой функциональностью и вполне может быть использована в домашних условиях. Профессиональные течеискатели более эффективны. Однако даже они не дают 100 % гарантии простого и быстрого обнаружения места утечки. Устройство может обнаружить облако газов фреона, однако разобраться, откуда это облако появилось, не всегда легко.

Сложнее всего найти место утечки с помощью специального оборудования, если оно обнаруживает газы фреона в месте, где в непосредственной близости друг от друга располагается несколько трубок климатической системы. В этом случае может потребоваться снятие всех трубок поочередно и их индивидуальная проверка на герметичность.

Для обнаружения проблем системы кондиционирования можно использовать и ультрафиолет. Для такой диагностики предварительно добавьте вместе с маслом и фреоном в устройство специальный краситель, способный обеспечить яркое свечение газа при его попадании под ультрафиолетовые лучи. Краситель никак не сказывается на функциональности системы. Окрашенным фреоном заполните кондиционер полностью. Не стоит пытаться сэкономить на хладагенте, заправляя устройство только частично. Неполная заправка может намного усложнить процедуру поиска течи, а также крайне негативно скажется на климатической системе в целом.

Многие производители автомобилей при заправке кондиционеров на заводе используют фреон с красителями.

После заправки авто не обязательно сразу искать проблему в кондиционере. Если устройство работает, и утечка не слишком сильная, можно эксплуатировать транспортное средство и приступать к диагностике только после того, как вы заметите существенное ухудшение в работе устройства. Для поиска утечки нужно поставить авто в гараж и просветить все его трубки и узлы специальной ультрафиолетовой лампой. Чем темнее будет в помещении при проверке, тем проще будет заметить ядовито-желтое свечение красителя под ультрафиолетовым излучением.

Диагностика кондиционера своими руками считается достаточно проблематичной, так как для проверки всех магистралей устройства на наличие утечки требуется демонтаж некоторых элементов устройства с автомобиля. К примеру, очень тяжело добраться до испарителя, спрятанного в торпеде. Чтобы проверить его без демонтажа, придется проверять дренажную трубку ультрафиолетом. Если поиск не дал результатов – можно воспользоваться течеискателем.

Точность диагностики еще сильнее снизится в случае, если устройство уже разбиралось и демонтировалось. Тогда герметичность трубок и магистралей может оказаться не идеальной. Из-за этого в ходе проверки возможно нахождение нескольких слабых утечек, которые в действительности могут и не являться реальными проблемами. Для повышения шанса обнаружения места неисправности рекомендуем одновременно пользоваться сразу двумя методами диагностики.

Диагностика и заправка автомобильных кондиционеров

Интересные факты

Вот несколько интересных фактов о диагностике кондиционеров автомобилей:

1. Утечки фреона: Одной из самых распространенных проблем с кондиционерами является утечка хладагента (фреона). Утечки могут возникать из-за износа уплотнителей, повреждений трубок или соединений. Для их обнаружения часто используют специальные красители, которые добавляют в систему, или ультразвуковые детекторы, которые могут выявить утечки даже в труднодоступных местах.

2. Тест на давление: Для диагностики состояния кондиционера важно проводить тест на давление в системе. Это позволяет определить, достаточно ли хладагента в системе и есть ли проблемы с компрессором. Нормальное давление в системе кондиционирования зависит от температуры окружающей среды, и его измерение может помочь в выявлении неисправностей.

3. Эффект “плохого запаха”: Если из кондиционера начинает исходить неприятный запах, это может быть признаком наличия плесени или бактерий в системе. Это не только ухудшает качество воздуха в салоне, но и может указывать на проблемы с дренажной системой. Регулярная чистка и обслуживание кондиционера помогают предотвратить такие проблемы и поддерживать его эффективность.

Проверка компрессора – причины поломки

Диагностика климатической системы должна включать проверку компрессора устройства. В процессе тестирования необходимо определить, насколько эффективно работает этот агрегат. Обычно о наличии неполадок в компрессоре сигнализирует звук – он может издавать необычно громкие шумы. Если компрессор работает тихо, запустите кондиционер и прикоснитесь рукой к одной из трубок на обратной линии хладагента. Через несколько секунд вы должны ощутить, что трубка быстро охлаждается и становится почти ледяной. Это указывает на нормальное функционирование компрессора: чем холоднее трубка, тем лучше работает этот элемент климатической системы.

Существует множество причин, по которым компрессор автокондиционера может выйти из строя. Наиболее распространенной является проблема с сальником. Сильный износ сальника может привести к утечке хладагента. Проверьте сальник на наличие утечек с помощью ультрафиолетовой лампы. Сальники часто становятся причиной необходимости ремонта кондиционера, но, к счастью, заменить этот элемент можно самостоятельно. Если компрессор начал работать шумно, причиной могут быть приводной шкив или вал. Иногда шум возникает из-за недостаточного натяжения ремня, что затрудняет вращение вала компрессора. Попробуйте прокрутить ролик вручную – если не возникает проблем, неисправность, скорее всего, кроется в подшипниковом валу.

Если при включении кондиционера не слышен щелчок, проблема может быть в электромуфте. Этот элемент может сильно износиться, как и катушка, которая может расплавиться из-за перегрева компрессора. В таких случаях потребуется приобрести ремонтный комплект для восстановления работоспособности устройства. Появление стуков во время работы кондиционера может указывать на погнутые клапаны или изношенные поверхности поршней. Иногда это происходит из-за слишком высокого или низкого давления. Давление в кондиционере формируется на входе и выходе устройства. Если оно не соответствует нормам, могут возникнуть шумы.

Одновременно с ручной проверкой компрессора следует оценить состояние всех электрических компонентов кондиционера, находящихся в салоне автомобиля. Муфты, вентиляторы, датчики и другие элементы также могут выходить из строя.

Распространенные проблемы – на что еще обратить внимание?

Проблемы в компрессоре и разгерметизация системы – это далеко не весь список неисправностей, с которыми вы можете столкнуться при эксплуатации кондиционера. Среди распространенных проблем стоит отметить поломку радиатора или конденсора. Эти элементы могут сильно засоряться во время езды. Если своевременно не очистить детали, с автомобилем в будущем могут появиться и еще более серьезные проблемы.

Проверка кондиционера автомобиля. Днепр.

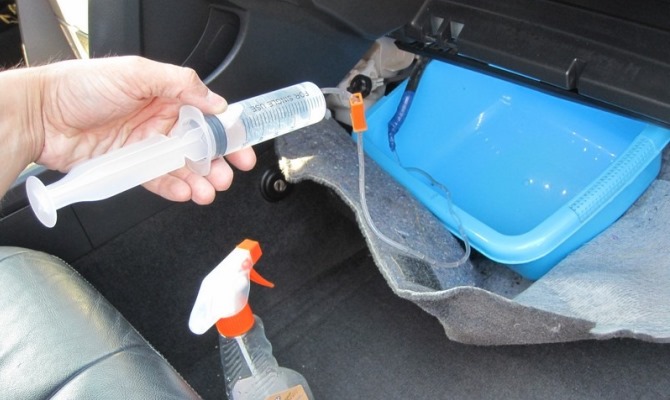

Из строя может выйти и испаритель. На испарителе может скапливаться грязь, вызывающая засорение трубок, предназначенных для слива конденсата. Если влага не будет полностью уходить, испаритель подвергнется коррозийным процессам. Неисправность испарителя может сопровождаться появлением в салоне неприятного запаха и общей потерей кондиционером своей эффективности.

Старайтесь уделять своей машине и кондиционеру больше внимания, проводить периодическое обслуживание и контролировать состояние важных узлов устройства. Так вы избежите серьезных поломок и сопровождающих их денежных трат.

Проверка и замена хладагента – важный этап обслуживания

Проверка и замена хладагента являются ключевыми этапами в обслуживании системы кондиционирования автомобиля. Хладагент – это вещество, которое циркулирует в системе и отвечает за охлаждение воздуха в салоне. Со временем уровень хладагента может снижаться из-за утечек или естественного испарения, что приводит к ухудшению работы кондиционера.

Первым шагом в проверке хладагента является визуальный осмотр системы. Необходимо обратить внимание на наличие видимых утечек, которые могут проявляться в виде маслянистых пятен или следов на соединениях, шлангах и радиаторе кондиционера. Если вы заметили такие признаки, это может указывать на необходимость замены или ремонта поврежденных компонентов.

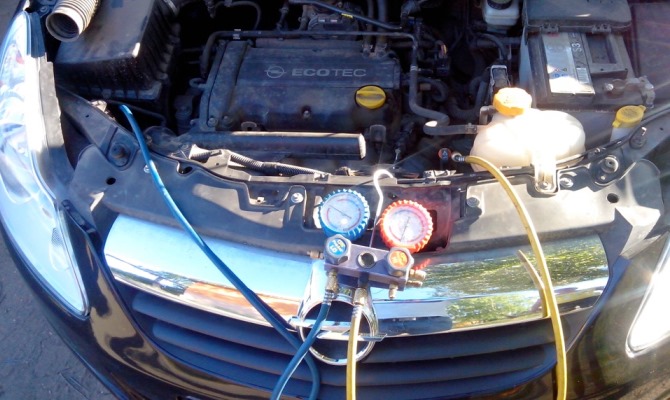

Для более точной диагностики уровня хладагента используется манометрическая система. С помощью манометра можно измерить давление в системе кондиционирования. Сравнив полученные данные с нормальными показателями, можно определить, достаточно ли хладагента для эффективной работы системы. Нормальное давление для большинства автомобилей составляет от 25 до 45 psi на низком давлении и от 150 до 250 psi на высоком давлении, в зависимости от модели и типа системы.

Если давление ниже нормы, это может свидетельствовать о недостатке хладагента. В этом случае необходимо добавить хладагент, но перед этим важно выяснить причину утечки. Заправка системы без устранения источника утечки может привести к повторному снижению уровня хладагента и, как следствие, к ухудшению работы кондиционера.

Замена хладагента также может потребоваться в случае его загрязнения или старения. Современные хладагенты, такие как R-134a или R-1234yf, имеют свои особенности и требования к замене. При замене хладагента важно использовать только рекомендованные производителем типы, так как использование неподходящего вещества может привести к повреждению системы.

Процесс замены хладагента включает в себя несколько этапов: сначала необходимо удалить старый хладагент с помощью специального оборудования, затем провести вакуумирование системы для удаления влаги и воздуха, и, наконец, заправить систему новым хладагентом в соответствии с указанными нормами. Важно также проверить систему на наличие утечек после заправки, чтобы убедиться в ее исправности.

Регулярная проверка и замена хладагента не только обеспечивают комфорт в салоне автомобиля, но и способствуют долговечности системы кондиционирования. Поэтому рекомендуется проводить такие проверки не реже одного раза в год, особенно перед началом летнего сезона, когда кондиционер используется наиболее активно.

Вопрос-ответ

Что входит в диагностику кондиционера автомобиля?

Диагностика кондиционера автомобиля включает проверку уровня хладагента, осмотр системы на наличие утечек, тестирование работы компрессора, оценку состояния радиатора и испарителя, а также проверку работы вентиляторов и термостатов. Также может проводиться измерение температуры на выходе из воздуховодов и проверка электрических соединений и управляющих элементов системы.

Как проверить систему кондиционирования автомобиля на утечку?

Проверка погружением в воду. Для начала необходимо произвести демонтаж поврежденной части системы кондиционирования. Ввести в эту часть газообразный азот и произвести герметизацию. Поместить в воду и следить за появлением пузырей воздуха. Пузырьки будут свидетельствовать об утечке фреона.

Сколько стоит диагностика автомобильного кондиционера?

Цены на диагностику автокондиционера — 2 400 руб. Диагностика автокондиционеров включает в себя комплексный подход по выявлению неисправностей системы кондиционирования.

Советы

СОВЕТ №1

Перед началом диагностики кондиционера проверьте уровень хладагента. Низкий уровень может быть признаком утечки. Используйте манометр для точного измерения давления в системе, чтобы определить, требуется ли дозаправка или есть другие проблемы.

СОВЕТ №2

Обратите внимание на запах и шум, исходящие от кондиционера. Неприятный запах может указывать на наличие плесени или бактерий в системе, а необычные звуки могут свидетельствовать о неисправности компрессора или вентиляторов. Регулярная чистка и обслуживание помогут избежать этих проблем.

СОВЕТ №3

Проверьте состояние всех шлангов и соединений. Убедитесь, что нет видимых повреждений, трещин или коррозии. Даже небольшие повреждения могут привести к утечкам хладагента, что снизит эффективность работы кондиционера.

СОВЕТ №4

Если вы не уверены в своих силах, не стесняйтесь обратиться к профессионалам. Специалисты по ремонту кондиционеров имеют необходимое оборудование и опыт для точной диагностики и устранения неисправностей, что может сэкономить ваше время и деньги в долгосрочной перспективе.
