Система смазки двигателя внутреннего сгорания (ДВС) обеспечивает его надежную и эффективную работу. Неправильная работа этой системы может привести к серьезным повреждениям двигателя и значительным затратам на ремонт. В статье рассмотрим основные симптомы неисправности системы смазки, методы диагностики и устранения проблем, что поможет автовладельцам своевременно выявлять и устранять неисправности, обеспечивая долговечность и производительность автомобиля.
Из каких элементов состоит система смазки
Каждый двигатель имеет систему смазки, состоящую из следующих компонентов:
- Масляный бак, обычно расположенный в нижней части двигателя;
- Маслозаборник — трубопровод для подачи масла из картера к масляному насосу;
- Масляный насос. Существуют шестеренчатые и роторные насосы, последние становятся популярнее благодаря простой конструкции и технологическим преимуществам, хотя они не подходят для высоковязких масел;
- Фильтр для очистки масла с гофрированным бумажным элементом. В некоторых случаях используется фильтр грубой очистки, но на большинстве двигателей эту функцию выполняет сетка маслозаборника;
- Датчики системы управления (ECU);
- Система маслоподающих каналов.
Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки системы смазки двигателя для обеспечения его надежной работы. Они отмечают, что недостаток масла или его загрязнение могут привести к серьезным повреждениям двигателя, что в свою очередь увеличивает затраты на ремонт. Специалисты рекомендуют использовать современные диагностические инструменты, которые позволяют выявить проблемы на ранних стадиях. Например, анализ состояния масла и проверка давления в системе смазки могут дать ценную информацию о состоянии двигателя. Кроме того, эксперты акцентируют внимание на необходимости регулярной замены масла и фильтров, что способствует продлению срока службы двигателя и повышению его эффективности. В конечном итоге, грамотная диагностика системы смазки является залогом долговечности и надежности автомобиля.
Симптомы неисправности системы смазки ДВС
Можно выделить следующие основные симптомы неправильной работы системы смазки:
- после запуска контрольная лампа давления не гаснет в течение длительного времени (более 3 секунд);
- посторонние стуки некоторое время после старта, которые потом пропадают;
- стук гидрокомпенсаторов (ГКК);
- стуки на прогретом двигателе.
Любой из этих симптомов — сигнал к немедленному принятию мер, а при внезапном загорании лампы давления масла необходимо сразу выключить двигатель и прекратить дальнейшую эксплуатацию до выяснения причины.
| Признак неисправности | Возможная причина | Методы диагностики |
|---|---|---|
| Давление масла ниже нормы | Низкий уровень масла, износ маслонасоса, засор масляного фильтра, износ подшипников коленвала, повреждение прокладок, течь масла | Измерение давления масла манометром, проверка уровня масла, визуальный осмотр на наличие течей, проверка работы маслонасоса, замена масляного фильтра |
| Масляный голод двигателя | Засор масляных каналов, неисправность маслонасоса, низкий уровень масла | Проверка давления масла, анализ масла, визуальный осмотр на наличие засоров, проверка работы маслонасоса |
| Повышенное потребление масла | Износ маслосъемных колпачков, износ поршневых колец, износ цилиндров, течь масла | Проверка уровня масла, анализ масла на наличие топлива или охлаждающей жидкости, компрессионная проверка, эндоскопия цилиндров |
| Появление эмульсии в масле | Попадание охлаждающей жидкости в масло (прокладка головки блока цилиндров, трещина в блоке) | Анализ масла, проверка уровня охлаждающей жидкости, проверка на наличие течей охлаждающей жидкости |
| Изменение цвета и запаха масла | Перегрев масла, попадание топлива или охлаждающей жидкости, износ деталей двигателя | Анализ масла, проверка температуры масла, проверка на наличие течей |
| Стук в двигателе | Низкое давление масла, износ подшипников, недостаток смазки | Проверка давления масла, аускультация двигателя, анализ масла |
Интересные факты
Вот несколько интересных фактов о диагностике системы смазки двигателя автомобиля:
-
Роль масла в диагностике: Анализ масла может предоставить ценную информацию о состоянии двигателя. Например, наличие металлических частиц в масле может указывать на износ деталей, а изменение цвета и вязкости масла может сигнализировать о перегреве или загрязнении.
-
Давление масла как индикатор: Давление масла в системе смазки является критическим показателем. Снижение давления может указывать на утечки, износ масляного насоса или забитые масляные каналы. Современные автомобили часто оснащены датчиками давления, которые могут предупреждать водителя о проблемах в реальном времени.
-
Технологии диагностики: Современные системы диагностики используют не только традиционные методы, такие как визуальный осмотр и анализ масла, но и более сложные технологии, такие как ультразвуковая диагностика и термография. Эти методы позволяют выявлять проблемы на ранних стадиях, что может предотвратить серьезные повреждения двигателя.
Диагностика системы смазки ДВС
Диагностику следует начинать с визуального анализа на наличие утечек и повреждений внешних компонентов. Если аномалий не обнаружено, можно перейти к более детальной проверке.
Измерение давления масла
Измерение проводится манометром, при этом температура масла должна быть не ниже 15°С. Помните, что чем ниже температура масла, тем выше будет давление. Происходит это по причине повышения вязкости масла. И, наоборот, на прогретом двигателе давление немного падает.
Номинальные значения для прогретого в режим двигателя:
- на холостых: 0.5 – 1.0 атм;
- на 3000 об/мин: 3.0 – 3.5 атм;
- на 5000 об/мин: 5.0 – 6.0 атм.
Пониженное давление в системе является следствием нижеописанных неисправностей:
Читайте также:
- Низкая производительность масляного насоса, вызванная износом деталей или нарушением работы редукционного клапана, предназначенного для ограничения максимального давления (обычно 6-6.5 атм). Если клапан срабатывает при меньшем давлении, то при повышении оборотов двигателя давление практически не поднимается. Это может происходить при поломке тарированной пружины клапана или нарушения запорных функций из-за неплотного прилегания к седлу;
- Перегрев двигателя или использование масла очень низкой вязкости, не предусмотренного конструкцией;
- Износ подшипников или шеек коленчатого вала. Такая неисправность часто сопровождается посторонними стуками в двигателе. Подлежит немедленному ремонту;
- Износ подшипников распределительного вала. Как правило, незначительно влияет на давление масла;
- Засоренный фильтрующий элемент масляного фильтра. Нарушение пропускной способности обычно приводит к открытию байпасного клапана, который подает смазку к трущимся поверхностям, минуя фильтр. Такой режим работы является аварийным, и фильтр нуждается в немедленной замене.
Наличие стуков в двигателе сразу после запуска часто связано с поломкой или потерей герметичности антидренажного клапана. Он предназначен для предотвращения стекания масла в картер при остановленном двигателе и расположен внутри масляного фильтра.
Высокое давление является довольно редким явлением и, как правило, связано с использованием очень густого масла или заклиниванием редукционного клапана в закрытом положении.
Если давление находится в допустимых пределах, а контрольная лампа постоянно горит, то это может быть проблемой датчика давления или электрической проводки двигателя.

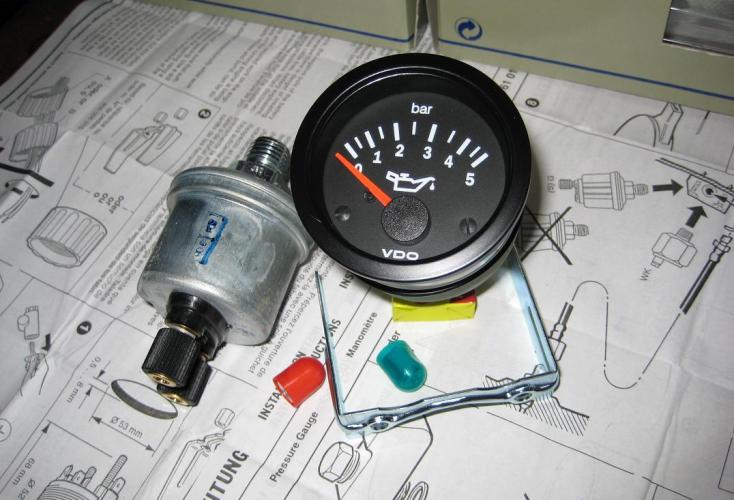

Проверка датчика давления
Датчик — важная часть системы смазки двигателя. Его неисправность, особенно во время критической потери масла, может остаться незамеченной водителем.
Существует два типа датчиков давления:
- потенциометры;
- контакторы.
Потенциометры изменяют сопротивление в зависимости от давления масла, что отражается на панели приборов в виде шкалы со стрелкой.
Контакторы срабатывают при падении давления ниже установленного уровня, сигнализируя об этом контрольной лампой. Эти устройства также называют датчиками аварийного давления.
Недостаток контакторов в том, что они срабатывают при давлении ниже 0.5 — 1 атм. На высоких оборотах давление может быть выше, но недостаточным для смазки, что приводит к масляному голоданию.
-
Читайте также:
Наиболее распространённые неисправности датчиков связаны с их электрической частью. В контакторах может произойти поломка или ослабление пружины, что приводит к срабатыванию при недопустимых значениях. Потенциометры могут выдавать неверные данные о сопротивлении (напряжении) для ЭБУ двигателя. В обоих случаях датчики подлежат замене, так как их ремонт обычно невозможен.
Проверка потенциометрического датчика осуществляется без демонтажа путём измерения сопротивления на его контактах. Результаты сравниваются с номинальными значениями.
Для проверки контакторного датчика его нужно снять с двигателя. Внутри находится подпружиненная пластина. При нажатии на неё, имитируя давление, контакты размыкаются. Это можно проверить с помощью мультиметра или лампочки: при нажатии лампочка должна погаснуть. Если у разъёма датчика только один провод, вторым является его корпус. Неисправный датчик подлежит замене.
Анализ состояния масла
Анализ состояния масла является ключевым этапом диагностики системы смазки двигателя автомобиля. Правильная оценка качества масла позволяет выявить потенциальные проблемы, которые могут привести к серьезным повреждениям двигателя. В этом разделе мы рассмотрим основные методы анализа масла, их значимость и интерпретацию полученных результатов.
Первым шагом в анализе состояния масла является визуальная оценка. При проверке масла необходимо обратить внимание на его цвет, прозрачность и наличие посторонних частиц. Здоровое масло обычно имеет золотистый или янтарный цвет и прозрачную консистенцию. Если масло стало темным, мутным или содержит взвешенные частицы, это может указывать на его загрязнение или окисление.
Следующим важным аспектом является запах масла. Наличие резкого, жженого или кислого запаха может свидетельствовать о перегреве масла или его разложении, что также требует немедленного внимания.
Для более точной оценки состояния масла рекомендуется проводить лабораторные анализы. Одним из наиболее распространенных методов является анализ на содержание загрязняющих веществ. В лаборатории могут определить уровень металлов, таких как железо, медь, свинец и алюминий, которые могут указывать на износ деталей двигателя. Например, повышенное содержание железа может свидетельствовать о износе цилиндров или поршней, в то время как медь может указывать на проблемы с подшипниками.
Кроме того, важным показателем является вязкость масла. Она измеряется при различных температурах и позволяет оценить, насколько хорошо масло выполняет свои смазывающие функции. Если вязкость масла значительно отличается от нормы, это может указывать на его старение или загрязнение. Для определения вязкости используются специальные приборы, такие как вискозиметры.
-
Читайте также:
Также стоит обратить внимание на уровень кислотности масла, который определяется с помощью теста на щелочное число (TBN). Снижение TBN может указывать на то, что масло потеряло свои защитные свойства и нуждается в замене. Кроме того, анализ на содержание воды в масле также важен, так как даже небольшое количество воды может привести к коррозии и образованию эмульсий, что негативно сказывается на работе двигателя.
Наконец, регулярный мониторинг состояния масла и его анализы позволяют не только выявлять текущие проблемы, но и предсказывать возможные неисправности. Это дает возможность своевременно проводить профилактические меры, что в конечном итоге способствует увеличению срока службы двигателя и снижению затрат на его обслуживание.
Вопрос-ответ
Что входит в диагностику системы смазки?
При диагностике отказов системы смазки проверьте все очевидные факторы, имеющие отношение к давлению масла, в том числе манометры, уровень масла, степень его загрязнения и вязкость. Высокое давление масла возникает при первом запуске двигателя в холодную погоду.
Каковы признаки неисправности системы смазки?
Признаки нарушений работы системы смазки. Внешними признаками неисправностей смазочной системы являются повышенный расход материала, загрязнение масла, повышенное или пониженное давление системы и нагрев смазки в узлах трения.
Как обслуживать систему смазки?
Проверьте все соединения на наличие утечек или подтёков, проверьте герметичность соединений, но не перетягивайте их. Следите за системой на предмет необычного падения или повышения рабочего давления. Используйте только рекомендуемые смазочные материалы. Следует избегать использования смазочных материалов с присадками, которые могут засорить фильтры или распределители потока.
Советы
СОВЕТ №1
Регулярно проверяйте уровень масла в двигателе. Это поможет избежать недостатка смазки и предотвратить серьезные повреждения. Используйте щуп для контроля уровня и добавляйте масло при необходимости.
СОВЕТ №2
Обращайте внимание на цвет и консистенцию масла. Если масло стало темным и вязким, это может указывать на его загрязнение. В таком случае рекомендуется заменить масло и фильтр, чтобы обеспечить эффективную работу системы смазки.
СОВЕТ №3
Следите за состоянием масляного фильтра. Забитый фильтр может привести к снижению давления масла и ухудшению смазки. Регулярная замена фильтра при каждой замене масла поможет поддерживать систему в хорошем состоянии.
СОВЕТ №4
Проверяйте наличие утечек масла. Если вы замечаете пятна масла под автомобилем или уровень масла снижается быстрее обычного, это может свидетельствовать о проблемах в системе смазки. В таком случае стоит обратиться к специалисту для диагностики и устранения неисправностей.
-
