Электронный блок управления (ЭБУ) — ключевой элемент автомобиля, отвечающий за управление двигателем и системами. При его неисправности или замене важно знать его расположение и порядок замены. В этой статье рассмотрим, где находится ЭБУ на автомобилях Лада Калина, Hyundai Solaris и Ford Focus, а также дадим советы для упрощения этой задачи.
Демонтаж и замена блока управления в Лада Калина
Владельцы автомобилей отечественного производства нередко сталкиваются с необходимостью замены блока управления двигателем (ЭБУ) из-за попадания антифриза в его корпус. Это особенно актуально для владельцев Лады Калины. Если автомобиль хотя бы раз подвергался затоплению в подкапотном пространстве, то ни прошивка, ни просушка блока не помогут избежать его поломки. ЭБУ в данной модели автоконцерна ВАЗ располагается в нижней части консоли, между отопительным радиатором и полом. Доступ к блоку можно получить со стороны переднего пассажира, для чего нужно снять пластиковую защитную накладку, удерживаемую одним саморезом. После этого открывается прямой доступ к блоку управления двигателем.

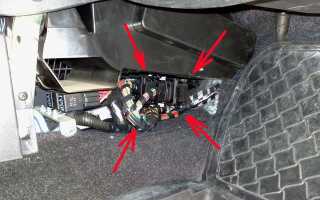

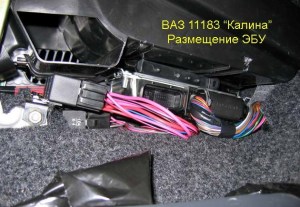

Для замены неисправного блока сначала отключите клемму от аккумулятора. Затем открутите два самореза, которые фиксируют ЭБУ Лады Калины. Одной рукой аккуратно потяните блок в сторону двери переднего пассажира, в то время как другой рукой удерживайте провода, чтобы они не мешали.
Следующий шаг — отсоединение блока от проводов. Найдите фиксатор разъема в виде скобы и оттяните его в сторону. Теперь ваш автомобиль готов к установке нового блока управления.
Перед тем как установить новый ЭБУ на Ладу Калина, важно помнить, что не все модели подходят для этой цели. Например, блоки от известной компании Bosch, несмотря на свою популярность, имеют некоторые недостатки. Многие владельцы отечественных автомобилей отмечают ухудшение работы машины после установки ЭБУ Bosch. По их мнению, автомобиль часто не реагирует на команды водителя, что может привести к опасным ситуациям на дороге. Однако стоит отметить, что после установки ЭБУ Bosch некоторые водители замечают снижение расхода топлива на 0,5–1 литр.
Специалисты рекомендуют устанавливать на Ладу Калина ЭБУ от производителей Ителма и Автел. Преимущества таких блоков включают:
- простоту установки;
- доступную стоимость (от 2500 до 4700 рублей);
- совместимость с большинством моделей отечественных автомобилей, независимо от комплектации;
- наличие штатных прошивок с последними обновлениями при покупке.
Замена неисправного ЭБУ на Ладе Калина осуществляется по простому алгоритму. Сначала подключите провода к новому блоку, затем установите его на место старого, после чего подключите клемму к аккумулятору. Завершите процесс, прикрутив саморезы и установив накладку.
Стоимость монтажа нового оборудования в автосервисах составляет примерно 3–5 тысяч рублей. Мы же выполнили замену ЭБУ самостоятельно, потратив всего час времени и сэкономив значительную сумму.
Эксперты в области автомобильной электроники отмечают, что расположение электронного блока управления (ЭБУ) может значительно варьироваться в зависимости от модели автомобиля. В “Калине” ЭБУ обычно находится под капотом, рядом с аккумулятором, что обеспечивает легкий доступ для диагностики и замены. В “Солярисе” блок управления расположен в салоне, под панелью приборов, что требует больше времени для его извлечения. Что касается “Фокуса”, то здесь ЭБУ находится в моторном отсеке, но в некоторых версиях может быть установлен и в салоне. Специалисты рекомендуют перед заменой тщательно изучить руководство пользователя, чтобы избежать повреждений и упростить процесс.
Замена неисправного ЭБУ на Форд Фокус II
Не намного реже отечественных автомобилей в замене ЭБУ двигателями нуждаются иномарки. Казалось бы, как такое возможно – ведь иностранные концерны используют для производства автомобилей более надежные материалы. Это действительно так, однако в суровых условиях нашей страны качество порой не имеет никакого отношения к долговечности деталей автомобиля.
Читайте также:
Для примера возьмем автомобиль Форд Фокус второго поколения и его ЭБУ. Для защиты этого элемента машины производитель использовал высокопрочные защитные накладки. Блок управления двигателем Фокуса находится под двигателем со стороны правого переднего колеса. Однако ни расположение ЭБУ, ни средства защиты не способны оградить деталь от повреждений, которые она получает в процессе эксплуатации на отечественных дорогах.
Как показывает практика, практически каждый второй блок Фокуса получает на наших дорогах «несовместимые с жизнью» повреждения. И это при том, что ближайшая к блоку деталь расположена на расстояниии 10 см.
Иными словами, ЭБУповреждается только от контакта с накладками, которые предназначены для его же защиты. Так или иначе, владельцу достаются сломанные «мозги» автомобиля, которые необходимо менять. Рассмотрим процесс замены блока на примере Форд Фокус II поколения с двигателем R4 Duratec-HE и объемом 1,8 и 2,0 литра.
Прежде чем демонтировать неисправный ЭБУ, вывешиваем Фокус на домкрат, поднимая правую переднюю часть машины. Снимаем правое переднее колесо и подкрылок. Затем откручиваем 4 крепежных болта, фиксирующие защитную крышку короба блока управления двигателем Фокуса. После этого вытаскиваем ЭБУ из короба. Затем отсоединяем провода от ЭБУ. Для этого аккуратно смещаем фиксирующий элемент в сторону по направляющим. На финишном этапе работ по замене ЭБУ подключаем провода к новому блоку и собираем все детали в обратном порядке.
| Модель автомобиля | Местоположение ЭБУ | Дополнительные замечания |
|---|---|---|
| Лада Калина | Под панелью приборов, за бардачком (в зависимости от года выпуска и комплектации) | Может потребоваться снятие части панели приборов для доступа. |
| Hyundai Solaris | Под панелью приборов, слева от рулевой колонки (часто за пластиковой крышкой) | Доступ может быть ограничен, возможно потребуется снятие некоторых элементов панели. |
| Ford Focus | Под панелью приборов, слева от рулевой колонки или в моторном отсеке (в зависимости от года выпуска и комплектации) | Местоположение может варьироваться в зависимости от поколения автомобиля. Проверьте схему электрооборудования для вашей конкретной модели. |
Интересные факты
Вот несколько интересных фактов о местоположении электронного блока управления (ЭБУ) в автомобилях Калина, Солярис и Фокус:
-
Калина: В автомобилях Лада Калина ЭБУ обычно располагается под панелью приборов, ближе к водительской стороне. Это делает его доступным для диагностики и замены, но требует снятия некоторых элементов интерьера для доступа.
-
Солярис: В Hyundai Solaris ЭБУ находится в моторном отсеке, рядом с аккумулятором. Это расположение обеспечивает хорошую вентиляцию, но может усложнить доступ к блоку при необходимости его замены, особенно в условиях ограниченного пространства.
-
Фокус: В Ford Focus ЭБУ, как правило, размещается под капотом, на правой стороне автомобиля, рядом с двигателем. Это расположение позволяет блоку эффективно управлять различными системами автомобиля, но также требует аккуратного обращения при замене, чтобы избежать повреждения проводки.
Эти особенности расположения ЭБУ могут влиять на процесс диагностики и ремонта, а также на доступность запчастей.
ЭБУ Хендай Солярис – как заменить неисправную деталь
Автомобили корейских брендов имеют один значительный недостаток – это ненадежность электронных блоков управления двигателями. Условия эксплуатации таких автомобилей в нашей стране, мягко говоря, не самые лучшие. К тому же, качество комплектующих восточных автомобилей часто вызывает сомнения. Вот несколько примеров, подтверждающих это:
- ЭБУ двигателей моделей Хендай уже через год после начала эксплуатации начинает игнорировать команды водителя;
- Корейский блок управления двигателем может деформироваться даже при бережной эксплуатации, что свидетельствует о том, что производитель экономит на материалах для корпуса;
- При попадании даже небольшого количества влаги внутренние компоненты ЭБУ Соляриса могут заклинить, что делает дальнейшую эксплуатацию автомобиля невозможной.
Электронный блок управления Хендай Солярис располагается в левой части моторного отсека. Для его замены необходимо зажать фиксатор и поднять скобу, соединяющую колодку и провода. Затем отключаем провода от разъема блока. Далее, используя головку на «10» и удлинитель, откручиваем болт, который фиксирует блок управления двигателем на платформе аккумулятора. Также нужно открутить болт, соединяющий кронштейн блока с брызговиком. После этого снимаем кронштейн вместе с ЭБУ, а затем извлекаем электронный блок управления двигателем Соляриса из кронштейна. Теперь берем новый блок управления и устанавливаем его в кронштейн, после чего собираем все в обратном порядке.
Таким образом, мы успешно заменили ЭБУ на Хендай Солярис. Подобная процедура на СТО обойдется владельцам корейских автомобилей примерно в 2–4 тысячи рублей. Мы же выполнили всю работу самостоятельно и с пользой для себя.
-
Читайте также:
Установка ЭБУ Hyundai Solaris 1 6 на 1 4 с подготовкой софта и деактивацией ИММО
Советы по диагностике неисправностей ЭБУ перед заменой
Перед тем как приступить к замене электронного блока управления (ЭБУ) на автомобилях, таких как Лада Калина, Hyundai Solaris и Ford Focus, важно провести диагностику, чтобы убедиться, что проблема действительно заключается в ЭБУ, а не в других системах автомобиля. Вот несколько советов, которые помогут вам правильно диагностировать неисправности ЭБУ.
1. Используйте диагностический сканер. Первым шагом в диагностике является подключение диагностического сканера к разъему OBD-II. Это позволит вам считать коды ошибок, которые могут указывать на неисправности в системе управления двигателем. Обратите внимание на коды, связанные с ЭБУ, а также на другие коды, которые могут указывать на проблемы с датчиками или исполнительными механизмами.
2. Проверьте питание и массу. Убедитесь, что ЭБУ получает необходимое питание и имеет надежное соединение с массой. Проверьте предохранители, отвечающие за питание ЭБУ, а также состояние проводки. Неправильное питание может привести к сбоям в работе блока.
3. Осмотрите разъемы и проводку. Часто причиной неисправностей ЭБУ являются поврежденные или окисленные разъемы и проводка. Проверьте разъемы на наличие коррозии, механических повреждений и надежность соединений. Если вы обнаружите проблемы, устраните их перед заменой ЭБУ.
4. Проверьте датчики и исполнительные механизмы. Неисправности в работе ЭБУ могут быть вызваны проблемами с датчиками (например, датчик положения дроссельной заслонки, датчик температуры охлаждающей жидкости и др.) или исполнительными механизмами (например, катушки зажигания, форсунки). Проверьте их работоспособность, используя мультиметр или другие инструменты.
5. Сбросьте коды ошибок. После устранения возможных проблем, сбросьте коды ошибок с помощью диагностического сканера и проведите тест-драйв. Если коды ошибок не появляются вновь, это может свидетельствовать о том, что проблема была не в ЭБУ, а в других компонентах системы.
6. Обратитесь к специалисту. Если вы не уверены в своих силах или не можете выявить причину неисправности, лучше обратиться к квалифицированному специалисту. Профессиональная диагностика поможет избежать ненужной замены ЭБУ и сэкономит ваши средства.
-
Читайте также:
Следуя этим советам, вы сможете более точно определить, действительно ли необходимо заменять ЭБУ на вашем автомобиле, и избежать лишних затрат на ненужные детали.
Вопрос-ответ
Как определить, что ЭБУ требует замены?
Симптомы, указывающие на необходимость замены ЭБУ, могут включать нестабильную работу двигателя, ошибки в системе управления, появление предупреждающих лампочек на приборной панели и снижение мощности автомобиля. Если диагностический сканер показывает ошибки, связанные с ЭБУ, это также может быть признаком его неисправности.
Как самостоятельно заменить ЭБУ на автомобиле?
Для замены ЭБУ необходимо сначала отключить аккумулятор, затем снять старый блок управления, отсоединить все разъемы и провода. Установите новый ЭБУ, подключите все разъемы и провода, затем подключите аккумулятор. После установки рекомендуется провести диагностику для проверки правильности работы системы.
Есть ли особенности замены ЭБУ на разных моделях автомобилей?
Да, особенности замены ЭБУ могут различаться в зависимости от модели автомобиля. Например, на Калине ЭБУ обычно находится под капотом, в то время как на Солярисе он может располагаться под панелью приборов. Важно ознакомиться с руководством пользователя или сервисной документацией для конкретной модели перед началом работы.
Советы
СОВЕТ №1
Перед началом замены ЭБУ обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны важные детали о расположении блока управления и специфике его замены.
СОВЕТ №2
При снятии ЭБУ используйте только качественные инструменты, чтобы избежать повреждений. Также рекомендуется отключить аккумулятор перед работой с электроникой, чтобы предотвратить короткое замыкание.
СОВЕТ №3
Обратите внимание на состояние разъемов и проводки при замене ЭБУ. Если вы заметили коррозию или повреждения, лучше заменить эти элементы, чтобы избежать проблем в будущем.
СОВЕТ №4
После установки нового ЭБУ обязательно выполните его программирование и адаптацию к вашему автомобилю. Это можно сделать с помощью специализированного оборудования или обратиться к профессионалам для корректной настройки.
