Гипоидная передача что это такое

Что такое гипоидная передача и где она применяется — сложный механизм для отличного результата

Гипоидная передача, сегодня имеет очень широкое применение. Её можно встретить на многих механизмах тяжёлого машиностроения. Но многие люди не представляют, как работает гипоидная передача. Честно говоря, она сложна и проста одновременно. Давайте разберёмся, что же это такое и как работает.

Что такое гипоидная передача

Гипоидная передача – это тип зубчатой передачи, которая используется для передачи крутящего момента между валами, которые пересекаются под определенным углом. Она также может быть называться «спирально-конической» передачей.

Гипоидные передачи используются во многих различных механизмах, включая автомобили, агрегаты промышленной автоматизации и тяжелое оборудование.

Основное преимущество гипоидной передачи заключается в том, что она может передавать крутящий момент между валами, пересекающимися под углом в 90 градусов, что невозможно для обычной конической передачи.

Это позволяет использовать гипоидные передачи в тех случаях, когда механизм должен быть компактным и иметь высокую мощность, но при этом сохранять высокую точность и низкий уровень шума.

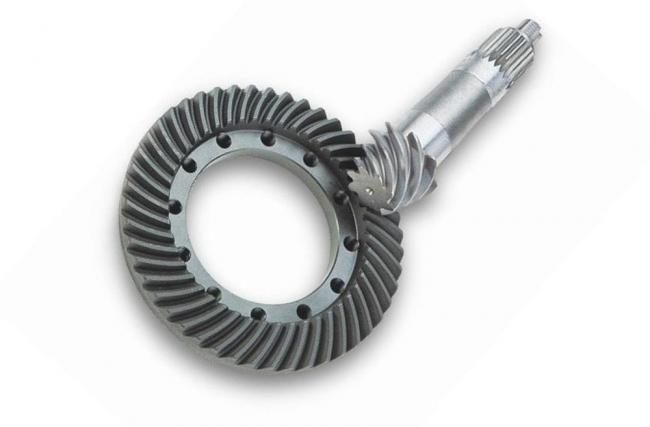

Гипоидная передача состоит из двух элементов – гипоидного шестерня и конического колеса. Гипоидная шестерня имеет спиральную форму зубьев, которые пересекаются с зубьями конического колеса под углом. Это обеспечивает плавный и бесшумный ход, а также повышенную прочность и долговечность передачи.

Важно отметить, что гипоидная передача требует более тщательного ухода и обслуживания, чем обычная коническая передача. В связи с этим, ее применение в некоторых случаях может быть ограничено, особенно в условиях высоких нагрузок и экстремальных температур.

Таким образом, гипоидная передача является важным элементом многих механизмов, где требуется передача крутящего момента между пересекающимися валами. Она обладает высокой мощностью, точностью и надежностью, но требует более тщательного ухода и обслуживания, чем обычная коническая передача.

Преимущества и недостатки передачи

Гипоидная передача на сегодняшний день используется как в легковых, так и в грузовых автомобилях, а также в мотоциклах и многих других механизмах. Рассмотрим положительные и отрицательные стороны гипоидной передачи:

Плюсы:

• гипоидная передача позволяет передавать большую мощность при более компактных размерах корпуса. Это обеспечивает более эффективную передачу мощности до колес, что в свою очередь позволяет автомобилю быстро развивать скорость и лучше управляться на дороге;
• гипоидный дифференциал способствует сокращению шума и вибраций в сравнении с обычной прямозубой передачей, что повышает комфорт водителя и пассажиров;
• конусообразные зубья, словно скользят друг по другу. Это скольжение в свою очередь обеспечивает плавную работу механизма;
• гипоидная передача имеет более компактный корпус, который обеспечивает лучшую защиту передаточного механизма от ударов и повреждений. Это повышает надежность и долговечность передачи;
• гипоидная передача работает более тихо и плавно, что обеспечивает более надежную и долговечную работу при меньших затратах на обслуживание;
• гипоидная передача улучшает характеристики тяговой мощности при передаче крутящего момента на задние колеса автомобиля. Это особенно важно для условий езды в сложных дорожных условиях, таких как гористая местность или снежные дороги.

Минусы:

• гипоидная передача требует высокой точности изготовления и обладает уникальным дизайном, который увеличивает затраты на ее изготовление. В результате стоимость гипоидной передачи выше, чем у других видов передач;
• гипоидная передача имеет более сложный механизм по сравнению с другими типами передач. Это означает, что в случае поломки необходимы более сложные и дорогостоящие ремонтные работы;
• гипоидная передача требует сложной и тщательной процедуры смазки для обеспечения ее надлежащей работы. При неправильной смазке может возникнуть коррозия или износ, что повлечет за собой дорогостоящий ремонт;
• в силу своей конструкции, гипоидная передача имеет склонность к более высокому уровню нагрева, что может вызывать проблемы при длительной работе.

Гипоидная передача имеет ряд преимуществ, которые делают ее более эффективной и надежной в сравнении с обычными прямозубыми передачами. Однако, она имеет некоторые минусы, такие как более сложное устройство и относительно высокую стоимость.

В целом, гипоидная передача очень важна для автомобилей, мотоциклов и других механизмов, которые нуждаются в большей мощности и надежности при повышенных нагрузках на передачу мощности.

Принцип работы

Принцип работы гипоидной передачи основан на использовании спиральных зубьев гипоидного шестерня, которые входят в зацепление с коническим колесом под углом. Передача крутящего момента происходит благодаря вращению гипоидного шестерня, который, в свою очередь, приводит в движение коническое колесо.

Важно отметить, что гипоидная передача работает на основе принципа силы, действующей на зубья шестерня и колеса в момент зацепления. Как только зубья шестерня начинают заходить в зацепление с зубьями конического колеса, происходит передача крутящего момента между валами, что обеспечивает вращение валов с определенной скоростью.

Преимуществом гипоидной передачи является ее способность передавать крутящий момент между валами, которые пересекаются под углом в 90 градусов.

Это позволяет использовать гипоидные передачи во многих различных приложениях, включая автомобили, механизмы промышленной автоматизации и тяжелые оборудование. Однако, гипоидная передача требует более тщательного ухода и обслуживания, чем обычные агрегаты.

Где она применяется

Гипоидная передача применяется в различных устройствах и механизмах, где требуется быстрый и эффективный перенос мощности с поворотного вала на ведущее колесо. Рассмотрим несколько областей применения гипоидной передачи:

1. В автомобилях. Гипоидная передача широко используется в автомобилях, особенно в трансмиссионных системах автоматических и механических коробок передач. Она обеспечивает эффективный перенос мощности от двигателя на ведущие колеса, что улучшает управляемость автомобиля и повышает его производительность.
2. В железнодорожной промышленности. Гипоидная передача также широко используется в железнодорожной промышленности, особенно на локомотивах и дизель-электрических поездах. Эта передача обеспечивает эффективное соединение двигателя с агрегатами, которые вращаются с большой скоростью.
3. В металлургической промышленности. В металлургической промышленности, гипоидная передача применяется для трансляции мощности на прокатные станы и прокатные линии. Здесь она обеспечивает вращение валов, агрегатов и инструментов резки при высоких скоростях.
4. В робототехнике. В робототехнике, где требуется точность и высокая скорость переноса мощности, гипоидная передача применяется для движения роботов и других механизмов. Она обеспечивает точную и быструю передачу мощности между двигателем и механизмами.
5. В энергетике. Гипоидная передача также применяется в энергетических установках, особенно в ТЭЦ и АЭС, где она используется в турбинах и генераторах для эффективного переноса мощности на генераторы.

В целом, гипоидная передача представляет собой эффективный и универсальный механизм, который находит применение в различных отраслях и устройствах, которые требуют быстрой и эффективной передачи мощности на ведущие агрегаты.

Уход за гипоидным агрегатом

Гипоидный агрегат является важным элементом многих механизмов, таких как автомобили, шестерни и турбины, и требует тщательного ухода и обслуживания, чтобы гарантировать надежное функционирование и долговечность.

Вот несколько советов по уходу за гипоидным агрегатом:

1. Регулярно проверяйте уровень масла в гипоидном агрегате. Отсутствие достаточного уровня масла в гипоидном агрегате может привести к износу и повреждению компонентов. Убедитесь, что вы проверяете уровень масла в соответствии с рекомендациями производителя и заполняйте его при необходимости.
2. Следите за качеством масла. Качество масла имеет огромное значение для долговечности гипоидного агрегата. Рекомендуется использовать специальные масла и следить за тем, чтобы они соответствовали спецификации производителя.
3. Регулярно проверяйте наличие утечек. Утечки масла из гипоидного агрегата могут быть признаком критических проблем, таких как повреждения уплотнительных элементов или поршневых колец. Они могут привести к повышенным издержкам на обслуживание и ремонт. Рекомендуется регулярно проверять наличие утечек и немедленно реагировать на возможные проблемы.
4. Регулярно чистите гипоидный агрегат. Грязь и пыль могут накапливаться на поверхности гипоидного агрегата и приводить к его износу. Рекомендуется регулярно чистить агрегат с использованием специальных средств и инструментов.
5. Следите за температурой гипоидного агрегата. Высокая температура может привести к износу и повреждению компонентов гипоидного агрегата. Следите за температурой и выполняйте необходимые меры для ее снижения, такие как установка вентиляторов или использование охлаждающих средств.
6. Проводите регулярное техническое обслуживание. Регулярное техническое обслуживание гипоидного агрегата может помочь предотвратить возможные проблемы и повысить его долговечность. Рекомендуется следовать рекомендациям производителя по графикам обслуживания и выполнять необходимые процедуры, такие как замена масла и проверка уплотнительных элементов.

В целом, уход за гипоидным агрегатом включает в себя регулярные проверки, очистку и техническое обслуживание, которые помогут сохранить его в хорошем состоянии и продлить его срок службы.

Принцип работы и устройство гипоидной передачи

Современный автомобиль представляет собой целый комплекс различных технических и инженерных решений. Благодаря слаженной работе всех агрегатов, устройств и механизмов различных типов удается в конечном итоге получить надежное, экономичное и комфортное транспортное средство.

Как известно, основными узлами автомобиля принято считать силовой агрегат и трансмиссию. Фактически, двигатель вырабатывает энергию, тогда как трансмиссия преобразует крутящий момент и передает его на колеса.

При этом важным элементов в устройстве многих авто является гипоидная передача. Далее мы поговорим о том, что такое гипоидные передачи, какие типы подобных передач бывают, как работает такая передача, а также какие плюсы и минусы имеет подобное решение.

Что такое гипоидная передача в автомобиле и ее особенности

Итак, различные передачи делятся по типу используемых шестерней. Передачи бывают коническими, цилиндрическими, гипоидными и т.д. Давайте рассмотрим гипоидную передачу более подробно.

Затем, благодаря ряду очевидных преимуществ, гипоидная передача появилась на грузовых машинах и других типах техники. Гипоидной передачей стали заменять двойную передачу.

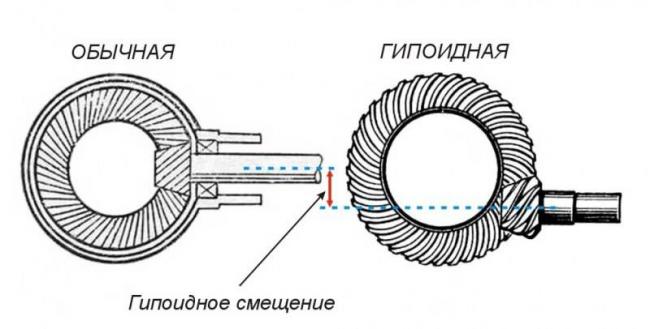

Основным отличием гипоидной передачи от других типов передач является то, что оси валов в обязательном порядке нужно сместить в соответствии со строгими математическими расчетами. Еще гипоидную передачу можно использовать только в узлах, где оси зубчаток будут скрещены. Важно понимать, что если проигнорировать первое и второе правило, произойдет заклинивание передачи.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

Рекомендуем также прочитать статью о том, что такое дифференциал коробки передач. Из этой статьи вы узнаете об устройстве, назначении, а также принципах работы дифференциала коробки передач.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

• Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так. Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

Чтобы избежать проблем, необходимо использовать высококачественные трансмиссионные масла и жидкости, рассчитанные специально для использования с гипоидными передачами. Такие масла формируют особую устойчивую масляную пленку на поверхностях шестерен.

Эта пленка отличается стойкостью к разрыву под нагрузками, защищает детали от прямого контакта, снижает температуру в месте сопряжения и т.д. Все это необходимо, чтобы не допустить заклинивания гипоидной передачи.

Еще нужно помнить, что в условиях высоких нагрузок и нерегулярного обслуживания трансмиссии авто с использованием дешевых «расходников» при ремонтах и ГСМ низкого качества гипоидная передача может быстро выйти из строя. Если учесть, что механизм дорогой, многие автопроизводители по понятным причинам вместо гипоидной передачи нередко используют другие доступные варианты, особенно в бюджетном сегменте.

Подведем итоги

Как видно, гипоидная передача в автомобиле является решением, которое активно используется на машинах разных классов и марок. Такая передача позволяет обеспечить высокий уровень комфорта и производительности.

Рекомендуем также прочитать статью о том, что такое коробка SMG (секвентальная коробка передач). Из этой статьи вы узнаете об устройстве, особенностях, принципах работы, а также плюсах и минусах коробок передач данного типа.

С учетом вышесказанного можно сделать вывод, что хотя авто с гипоидной передачей нуждается в более качественном обслуживании, которое на практике получается несколько более дорогим, при правильном и грамотном подходе такая машина будет безотказно служить владельцу не одну сотню тысяч километров.

Главная передача в устройстве трансмиссии автомобиля: принцип работы, особенности конструкции. Виды главных передач по типу зубчатого соединения.

Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Какие коробки передач устанавливаются на авто: типы механических и виды автоматических трансмиссий, особенности. Плюсы и минусы различных видов МКПП и АКПП.

Секвентальная КПП: особенности коробок передач типа SMG. Устройство секвентальной трансмиссии, преимущества и недостатки коробок данного типа, рекомендации.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

Что такое коробка передач S-tronic: устройство и принцип работы. Преимущества и недостатки автоматической трансмиссии данного типа .

Что такое гипоидная передача и каковы её преимущества и недостатки

Техническая часть современного автомобиля включает в себя множество взаимодействующих друг с другом устройств. Основными частями являются трансмиссия и силовая установка. Но есть и другие компоненты, без которых использование машины было бы невозможно. Например, рядом с полуосью устанавливается гипоидная передача, которая также выполняет ряд определенных важных функций.

Что такое гипоидная передача в автомобиле и ее особенности

Все передачи в автомобиле делятся на категории в зависимости от используемых в их конструкции передач. А гипоидная передача – это передача, в которой элементы расположены не прямолинейно, а криволинейно. И движение у них не круговое, а гиперболоидное, от чего устройство и получило свое название. Основная цель — понизить центр масс.

Изначально такая коробка передач присутствовала только на легковых автомобилях. Но со временем, благодаря характерным преимуществам, его использование распространилось на грузовики или спецтехнику. Также благодаря изобретению этого устройства прекратилось использование двойной передачи.

Гиперболоидная передача

Гипоидная передача имеет множество преимуществ по сравнению с другими подобными устройствами. В первую очередь отмечается, что установленная на нем шестерня двигается бесшумно, поэтому снижается шум от двигателя. Снижение шума происходит за счет одновременного нахождения в сцеплении нескольких зубьев (даже не пары).

Особое внимание также уделяется повышенной прочности. Поскольку устройство значительно шире в диаметре, увеличивается его долговечность и надежность.

Отличительные особенности

Гипоидный агрегат представляет собой тип зубчатой ​​передачи. Отличается от других подобных устройств тем, что имеет нестандартную форму. Зубчатые колеса постепенно уменьшают от внешнего к внутреннему диаметру.

Эта передача отличается еще и тем, что мост от малого колеса смещен по отношению к большому. Естественно, для нормальной работы устройства необходимо строгое соблюдение пропорций и формул. Если допустить даже минимальную ошибку, из строя выйдет не только коробка передач, но и вся техническая часть автомобиля в целом.

Принцип действия

Гипоидные передачи используются в транспортных средствах в основном для изменения и регулировки крутящего момента. Так машина подстраивается под нужную водителю скорость. Благодаря наличию такого устройства основное оборудование получает улучшенные характеристики.

Установка гипоидного устройства осуществляется на машины с задним приводом. В них расположение редуктора параллельное. Следовательно, энергия передается под прямым углом, и ее необходимо корректировать, что и делает гипоидная передача.

Гипоидная передача редуктора

Гипоидная коробка передач – это устройство, корректирующее усилия, направленные от силовой установки на колеса. Он получает энергию от крутящего момента, после чего меняет направление с оси на перпендикуляр. Его преимущества:

1. Меньшие габариты, но технические характеристики сохранены.
2. Снижает нагрузку на каждую отдельную передачу, что обеспечивает долговечность.
3. Пониженный уровень шума.
4. Регулировка центра масс в автомобиле, чтобы сделать его более устойчивым.

Гипоидная главная передача

Многие люди часто сравнивают главный гипоидный узел с обычной конической передачей и червячной передачей.

Опытные эксперты говорят, что есть золотая середина. Но в отличие от них здесь используется скольжение зуба. С одной стороны, это обеспечивает бесперебойную работу. Но с другой стороны, смазка необходима, так как без нее металлические зубья быстро изнашиваются. Поэтому для стабильной работы соответствующего узла используется специальная смазка.

Гипоидный мост

Гипоидный мост сильно отличается от своего одноступенчатого аналога. Основное отличие состоит в том, что он оснащен гипоидной передачей. Он включает в себя два колеса (шестерни), причем они имеют не обычную, а коническую форму. Следовательно, передаточное отношение увеличивается.

Преимущества и недостатки гипоидной передачи

После перехода на гипоидную передачу машина стала работать более плавно и стабильно. Несмотря на то, что такое устройство характеризуется рядом достоинств, оно имеет и недостатки. Таким образом, система должна быть оценена более тщательно.

Преимущества гипоидных передач

К основным преимуществам гипоидного аппарата можно отнести:

1. Контакт между шестернями линейный, благодаря чему редуктор выдерживает более серьезные нагрузки по сравнению с другими агрегатами.
2. Высокая жесткость и массоустойчивость.
3. Гладкая работа. Для этого характерно наличие конусообразных зубов. Благодаря такой конструкции во время движения шестерни наблюдается небольшое проскальзывание.
4. Вы можете редактировать и улучшать дизайн в соответствии с основными характеристиками автомобиля.
5. Высокая точность за счет одновременного зацепления нескольких зубьев. Благодаря этому устройство получило широкое распространение не только в автомобилестроении.

Недостатки гипоидной передачи

У гипоидной передачи есть и свои недостатки. Наиболее важными являются:

1. Глушение. Гипоидная передача имеет высокое качество, но поскольку зубья имеют коническую форму, они могут сильно изнашиваться на поверхностях, с которыми соприкасаются. Поэтому производителю важно быть в курсе того, что состав во время производства должен быть достаточно прочным, чтобы выдерживать механические нагрузки.
2. Вероятность судорог. Они образуются в результате длительной эксплуатации. Это усложняет обслуживание агрегата, так как необходимо использовать специальные смазки, называемые гипоидными маслами.
3. Трудности в производстве. Необходимо поддерживать правильную технологию, что негативно сказывается не только на себестоимости продукта, но и на цене для конечного потребителя.
4. Трансмиссия не работает симметрично, если рассматривать ее движение вперед и назад. Это связано с нестандартной и совершенно асимметричной формой.

Перед покупкой автомобиля с соответствующей комплектацией потенциальный владелец должен рассмотреть его сильные и слабые стороны, а изучив их, принять окончательное решение.

Уход за гипоидным агрегатом

Если у вас есть автомобиль с такой коробкой передач, вам придется потратить достаточно денег на ремонт, если она выйдет из строя. Поэтому лучше сразу уточнить, как за ней правильно ухаживать, чтобы избежать трат в будущем:

1. Регулярно проводите техническое обслуживание автомобиля, иначе трансмиссия быстро выйдет из строя.
2. Используйте только специальное масло и другие автомобильные жидкости. В специализированных магазинах продаются такие изделия, но они дороже стандартных вариантов.

Несмотря на все преимущества гипоидных передач, они устанавливаются не на все автомобили, так как их наличие в конструкции усложняет обслуживание и затраты на обслуживание.

Гипоидная передача — что это такое?

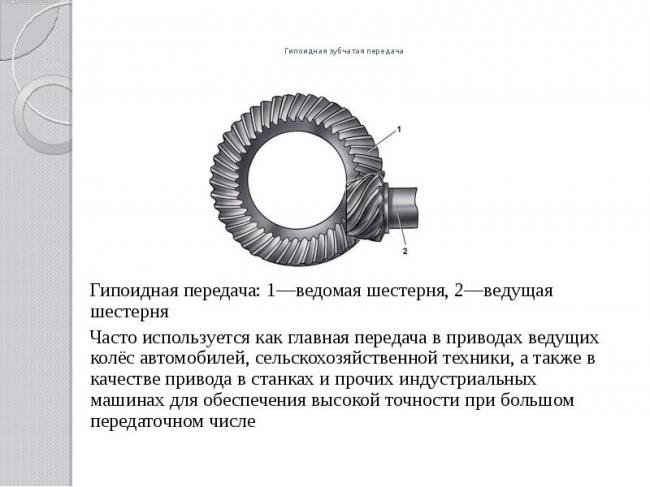

Гипоидной является коническая передача со смещёнными в разные плоскости осями вала-шестерни и зубчатого колеса. Зуб может нарезаться как косой, так и криволинейный. Так же её называют винтовой зубчатой передачей. По своей сути, гипоидная передача является переходной между червячной (такой, как на редукторах типа 1Ч2) и конической (применяется в редукторах КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500, КЦ2-500 и КЦ2-750). Для большего представления ниже приведён схематичный рисунок этих передач.

Применяется гипоидная передача в основном в приводах автомобилей, железнодорожного транспорта и обрабатывающего оборудования, то есть там, где требуется высокая точность.
