Датчик вентилятора автомобиля поддерживает оптимальную температуру двигателя, предотвращая перегрев и обеспечивая эффективную работу системы охлаждения. В статье рассмотрим, что такое датчик вентилятора, его виды и места установки в автомобиле. Также предложим способы диагностики этого элемента, что поможет своевременно выявить и устранить неисправности, обеспечивая надежность вашего транспортного средства.
Какие бывают датчики вентилятора и как они работают

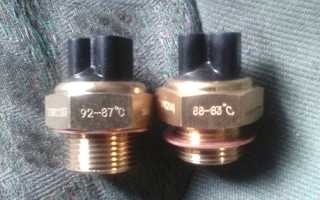

Датчик вентилятора в автомобиле — простое устройство, состоящее из двух контактов и биметаллической пластины. При подаче электрического напряжения он нагревается, что вызывает расширение биметаллической пластины и замыкание контактов. Это приводит к подаче тока на обмотку вентилятора, и его лопасти начинают вращаться.
На большинстве автомобилей с инжекторными двигателями управление датчиком вентилятора осуществляется электронным блоком управления двигателем. Этот блок собирает и анализирует данные с различных датчиков и принимает решение о необходимости активации вентилятора.
На карбюраторных двигателях используются датчики с разными порогами срабатывания по температуре. Это означает, что момент включения вентилятора зависит от типа датчика. Информацию о температурных значениях, при которых срабатывает датчик, можно найти на его маркировке.
Обратите внимание: на некоторых старых отечественных автомобилях водители устанавливают датчики с более низким порогом срабатывания, чем предусмотрено заводом-изготовителем.
Проверка датчика вентилятора автомобиля — важная процедура, которая может предотвратить перегрев двигателя. Эксперты рекомендуют начать с визуального осмотра датчика на наличие повреждений или коррозии. Далее следует использовать мультиметр для измерения сопротивления: при изменении температуры датчик должен показывать соответствующие значения. Если результаты не соответствуют норме, стоит проверить проводку и разъемы на предмет обрывов или плохих контактов. Также полезно протестировать работу вентилятора, подключив его напрямую к источнику питания. В случае выявления неисправностей, замена датчика может значительно улучшить работу системы охлаждения и продлить срок службы двигателя.
Где устанавливается датчик вентилятора
На различных автомобилях датчики включения вентилятора могут быть расположены в разных местах. Наиболее часто они находятся в нижней части радиатора. Если там датчик обнаружить не получилось, посмотрите возле термостата, не исключено, что датчик может быть встроен в блок цилиндров.
| Метод проверки | Что проверяем | Ожидаемый результат / Признак неисправности |
|---|---|---|
| Визуальный осмотр | Целостность проводки, разъемов, самого датчика | Повреждения проводки, оплавленные разъемы, механические повреждения датчика |
| Проверка напряжения на датчике | Напряжение питания датчика | Наличие напряжения (обычно 12В), его отсутствие указывает на проблему в цепи питания |
| Проверка сопротивления датчика (мультиметром) | Сопротивление датчика при разных температурах (холодный/горячий) | Сопротивление должно соответствовать значениям, указанным в технической документации. Отклонение указывает на неисправность |
| Проверка сигнала датчика (осциллографом) | Изменение сигнала датчика в зависимости от температуры | Сигнал должен плавно изменяться в зависимости от температуры. Отсутствие сигнала или нехарактерные скачки указывают на неисправность |
| Проверка работы вентилятора напрямую | Работа вентилятора при подаче напряжения напрямую на него | Вентилятор должен работать. Если нет – неисправен сам вентилятор |
Интересные факты
Вот несколько интересных фактов о том, как проверить датчик вентилятора автомобиля:
-
Температурный тест: Один из самых простых способов проверить датчик вентилятора — это провести температурный тест. Для этого нужно нагреть двигатель до рабочей температуры и наблюдать за поведением вентилятора. Если вентилятор не включается при достижении определенной температуры (обычно около 90-100°C), это может указывать на неисправность датчика.
-
Мультиметр в помощь: Использование мультиметра позволяет проверить сопротивление датчика. При повышении температуры сопротивление должно изменяться. Если значения не соответствуют норме, это может свидетельствовать о том, что датчик неисправен и требует замены.
-
Коды ошибок: Современные автомобили оснащены бортовыми компьютерами, которые могут выдавать коды ошибок, связанные с работой датчика вентилятора. Подключив сканер OBD-II, можно быстро определить, есть ли проблемы с датчиком, что значительно упрощает диагностику и ремонт.
Как проверить датчик вентилятора на автомобиле
Важно: Перед проверкой датчика убедитесь в исправности цепи питания. Проверьте предохранители и провода.
Методы проверки датчика включения вентилятора зависят от типа двигателя автомобиля:
Читайте также:
-
Инжекторный двигатель. Сначала проведите компьютерную диагностику и считайте коды ошибок. На большинстве современных моделей отказ датчика отображается отдельным кодом. Если диагностика недоступна, отключите датчик и запустите двигатель. Электронный блок управления включит вентилятор в аварийном режиме через 5-10 секунд, если термодатчик отсутствует. Если вентилятор заработал, значит, датчик передавал искаженную информацию.
-
Карбюраторный двигатель. Отключите датчик от разъема и запустите двигатель. Перемкните разъемы и проверьте работу вентилятора. Если он включается, проблема в датчике.
Обратите внимание: Если датчик вентилятора вышел из строя летом, используйте описанные методы для аварийного запуска вентилятора, но следите, чтобы контакты не касались кузова автомобиля.
После снятия датчика его можно протестировать отдельно:
- Наполните емкость водой;
- Подготовьте термометр, тестер и датчик;
- Поместите датчик в воду, опустите термометр для контроля температуры, а тестер переключите на проверку сопротивления и подключите к выводам датчика;
- Нагревайте воду и следите за температурой. При холодной воде тестер покажет бесконечное сопротивление. Когда температура достигнет уровня срабатывания датчика, сопротивление снизится. Запомните эту температуру — это и будет температурой срабатывания датчика.
Чаще термодатчик полностью выходит из строя, но иногда он может работать частично, реагируя не в нужных диапазонах.
Ремонт датчика вентилятора не производится; при неисправности требуется его замена.
Что делать, если датчик вентилятора неисправен
Если вы подозреваете, что датчик вентилятора вашего автомобиля неисправен, важно предпринять несколько шагов для диагностики и устранения проблемы. Датчик вентилятора отвечает за включение и выключение вентилятора охлаждения в зависимости от температуры двигателя. Неправильная работа этого компонента может привести к перегреву двигателя и другим серьезным проблемам. Вот что вам нужно сделать:
1. Визуальный осмотр
Первым шагом является визуальный осмотр датчика. Проверьте, нет ли видимых повреждений, коррозии или загрязнений на контактах. Убедитесь, что все соединения надежны и не имеют трещин. Если вы заметили какие-либо повреждения, возможно, потребуется заменить датчик.
2. Проверка с помощью мультиметра
Для более точной диагностики используйте мультиметр. Убедитесь, что автомобиль выключен, и отсоедините разъем от датчика. Установите мультиметр на режим измерения сопротивления (омметр). Измерьте сопротивление между контактами датчика. В зависимости от температуры окружающей среды, сопротивление должно находиться в определенных пределах. Сравните полученные значения с рекомендациями производителя, указанными в руководстве по эксплуатации.
3. Проверка работы вентилятора
Если датчик показывает нормальные значения, следующим шагом будет проверка самого вентилятора. Включите зажигание, но не запускайте двигатель. Подключите разъем к датчику и проверьте, включается ли вентилятор при повышении температуры. Для этого можно использовать специальный тестер или просто наблюдать за работой вентилятора, когда двигатель прогревается.
-
Читайте также:
4. Замена датчика
Если вы установили, что датчик неисправен, его необходимо заменить. Для этого:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите старый датчик, аккуратно открутив его с помощью подходящего инструмента.
- Установите новый датчик, убедившись, что он правильно закреплен и подключен.
5. Тестирование после замены
После установки нового датчика снова подключите аккумулятор и запустите двигатель. Дайте ему поработать некоторое время, чтобы убедиться, что вентилятор включается при достижении определенной температуры. Наблюдайте за показаниями температуры на приборной панели, чтобы убедиться, что двигатель не перегревается.
6. Обращение к специалистам
Если вы не уверены в своих силах или не можете самостоятельно диагностировать проблему, рекомендуется обратиться к профессионалам. Автосервис сможет провести полную диагностику системы охлаждения и выявить причину неисправности.
Следуя этим шагам, вы сможете определить, является ли датчик вентилятора причиной проблем с охлаждением вашего автомобиля, и предпринять необходимые меры для его замены или ремонта.
Вопрос-ответ
Как проверить мультиметром датчик вентилятора?
Для этого подключите мультиметр к двум концам разъема датчика. Затем попросите помощника включить зажигание. Если мультиметр показывает напряжение, значит, цепь работает корректно. Если нет, возможно, проблема в электрической цепи, и требуется ее проверка и ремонт.
Как проверить работу вентилятора в машине?
Для проверки датчика его следует удалить и погрузить в антифриз с термометром, чтобы убедиться в правильности его работы. В старых карбюраторных автомобилях проверка проще: датчик вентилятора расположен прямо на радиаторе, и можно просто соединить его провода напрямую.
Можно ли ездить без датчика вентилятора?
Можно ли ездить без вентилятора? Нет. Это чревато перегревом двигателя и его полным выходом из строя. И это в лучшем случае.
Советы
СОВЕТ №1
Перед началом проверки датчика вентилятора убедитесь, что двигатель автомобиля остыл. Это не только обеспечит вашу безопасность, но и предотвратит повреждение компонентов системы охлаждения.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика. Сначала отсоедините разъем от датчика, затем измерьте его сопротивление при различных температурах. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.
-
Читайте также:
СОВЕТ №3
Проверьте проводку и разъемы, соединяющие датчик с системой управления. Убедитесь, что нет коррозии, повреждений или плохих контактов, так как это может привести к неправильной работе датчика и, как следствие, к перегреву двигателя.
СОВЕТ №4
Если после всех проверок датчик все еще не работает должным образом, рассмотрите возможность его замены. При установке нового датчика убедитесь, что он соответствует спецификациям вашего автомобиля, чтобы избежать дальнейших проблем с системой охлаждения.
Если вы подозреваете, что датчик вентилятора вашего автомобиля неисправен, важно предпринять несколько шагов для диагностики и устранения проблемы. Датчик вентилятора отвечает за включение и выключение вентилятора охлаждения в зависимости от температуры двигателя. Неправильная работа этого компонента может привести к перегреву двигателя и другим серьезным проблемам. Вот что вам нужно сделать:
Первым шагом является визуальный осмотр датчика. Проверьте, нет ли видимых повреждений, коррозии или загрязнений на контактах. Убедитесь, что все соединения надежны и не имеют трещин. Если вы заметили какие-либо повреждения, возможно, потребуется заменить датчик.
Для более точной диагностики используйте мультиметр. Убедитесь, что автомобиль выключен, и отсоедините разъем от датчика. Установите мультиметр на режим измерения сопротивления (омметр). Измерьте сопротивление между контактами датчика. В зависимости от температуры окружающей среды, сопротивление должно находиться в определенных пределах. Сравните полученные значения с рекомендациями производителя, указанными в руководстве по эксплуатации.
Если датчик показывает нормальные значения, следующим шагом будет проверка самого вентилятора. Включите зажигание, но не запускайте двигатель. Подключите разъем к датчику и проверьте, включается ли вентилятор при повышении температуры. Для этого можно использовать специальный тестер или просто наблюдать за работой вентилятора, когда двигатель прогревается.
Если вы установили, что датчик неисправен, его необходимо заменить. Для этого:
- Отключите аккумулятор, чтобы избежать короткого замыкания.
- Снимите старый датчик, аккуратно открутив его с помощью подходящего инструмента.
- Установите новый датчик, убедившись, что он правильно закреплен и подключен.
После установки нового датчика снова подключите аккумулятор и запустите двигатель. Дайте ему поработать некоторое время, чтобы убедиться, что вентилятор включается при достижении определенной температуры. Наблюдайте за показаниями температуры на приборной панели, чтобы убедиться, что двигатель не перегревается.
Если вы не уверены в своих силах или не можете самостоятельно диагностировать проблему, рекомендуется обратиться к профессионалам. Автосервис сможет провести полную диагностику системы охлаждения и выявить причину неисправности.
-
Читайте также:
Следуя этим шагам, вы сможете определить, является ли датчик вентилятора причиной проблем с охлаждением вашего автомобиля, и предпринять необходимые меры для его замены или ремонта.
