Старания автопроизводителей сделать жизнь водителей более комфортной привели к появлению многих инновационных узлов и систем. Стеклоподъёмник трудно назвать жизненно важной компонентой современного автомобиля, но в последнее время его устанавливают даже в начальные комплектации недорогих моделей. И это – очевидное свидетельство того, как важно, чтобы нахождение в автомобиле и для водителя, и для пассажиров было максимально необременительным.
Конструктивные особенности стеклоподъёмников
Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.
Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.
Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.
В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.
Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.
Эксперты в области автомобильной электроники рекомендуют несколько шагов для решения проблемы с неработающим стеклоподъёмником. В первую очередь, стоит проверить предохранители, так как их перегорание является одной из самых распространённых причин неисправности. Если предохранители в порядке, следует осмотреть проводку и разъёмы на наличие повреждений или коррозии.
Далее, специалисты советуют протестировать сам мотор стеклоподъёмника. Для этого можно подключить его напрямую к источнику питания. Если мотор не работает, его необходимо заменить. В случае, если все вышеперечисленные проверки не выявили проблемы, стоит обратить внимание на управляющий блок или переключатель, которые также могут быть причиной неисправности.
В заключение, эксперты подчеркивают важность регулярного технического обслуживания автомобиля, что поможет избежать подобных проблем в будущем.
Принцип функционирования автомобильного стеклоподъёмника
Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:
- равномерное движение в одном из направлений до конечной точки;
- дискретное движение (например, на дюйм) в ту или иную сторону;
- замедленная блокировка механизма;
- возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).
Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.
Читайте также:
Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.
Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».
Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).
Основные неисправности стеклоподъёмников
Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

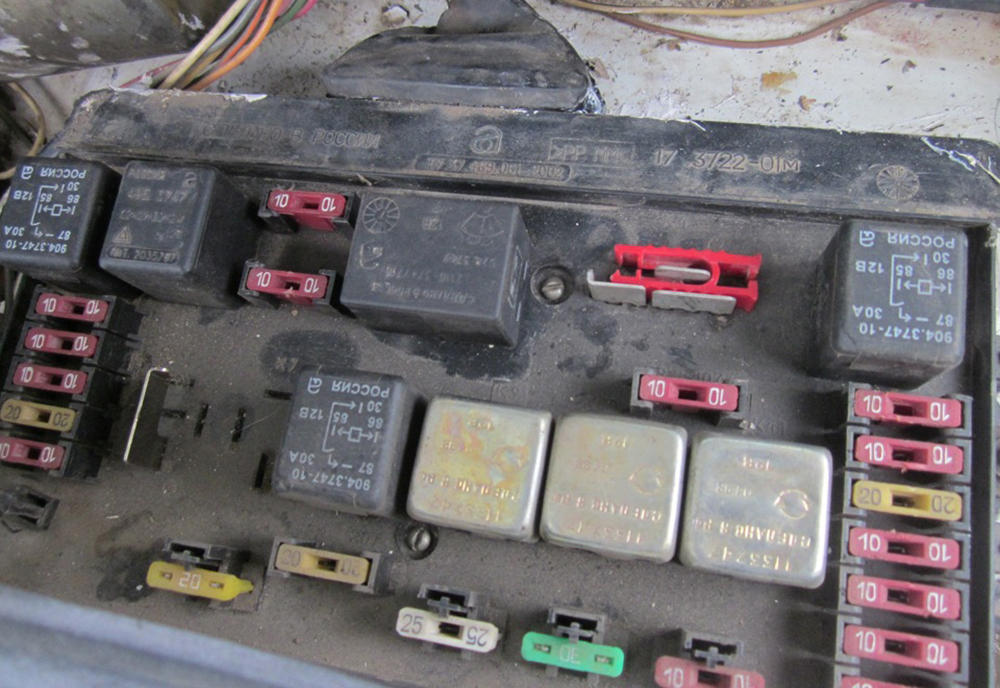

- для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
- если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
- если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
- если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
- очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
- вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.
Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части. Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными.
Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.
Как открыть окно при неработающем СП

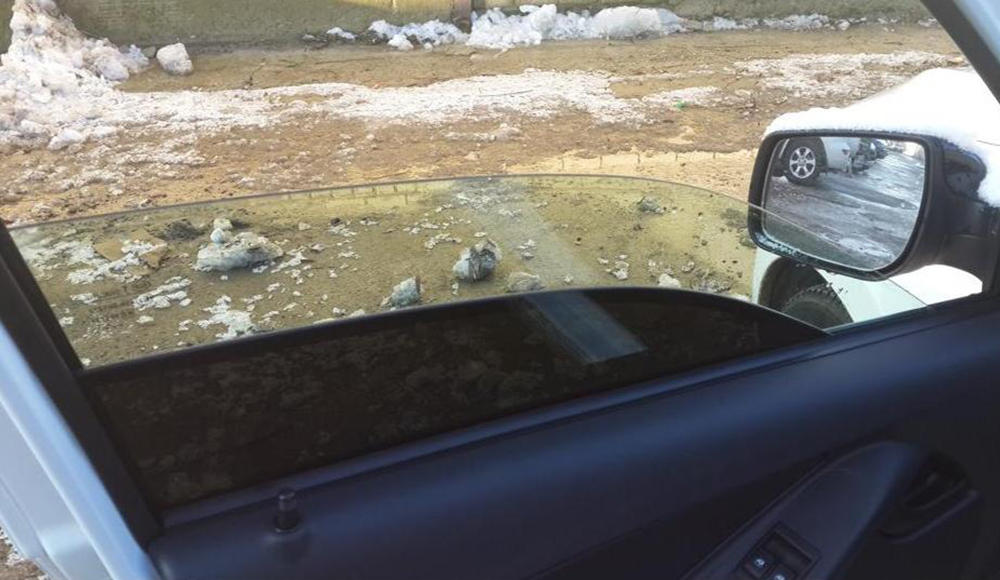

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:
-
Читайте также:
- достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
- часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
- часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
- поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
- если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
- если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
- если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.
Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.
Вопрос-ответ
Что может быть причиной неработающего стеклоподъёмника?
Причинами могут быть различные факторы, включая неисправность электродвигателя, повреждение проводки, проблемы с переключателем или механические повреждения в системе стеклоподъёмника. Также стоит проверить предохранители, так как их перегорание может привести к отключению стеклоподъёмника.
Как самостоятельно диагностировать проблему со стеклоподъёмником?
Для диагностики начните с проверки предохранителей и переключателя. Затем проверьте, поступает ли напряжение на мотор стеклоподъёмника при нажатии кнопки. Если напряжение есть, но стекло не поднимается, возможно, проблема в самом моторе или механизме. Если напряжения нет, стоит проверить проводку и соединения.
Когда стоит обратиться к специалисту для ремонта стеклоподъёмника?
Если вы не уверены в своих навыках диагностики или ремонта, или если проблема требует замены сложных компонентов, таких как мотор или механизмы, лучше обратиться к специалисту. Также стоит обратиться к профессионалу, если стеклоподъёмник продолжает работать некорректно после ваших попыток ремонта.
Советы
СОВЕТ №1
Проверьте предохранители. Часто проблема с неработающим стеклоподъёмником может быть связана с перегоревшим предохранителем. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение предохранителей и проверьте их состояние.
СОВЕТ №2
Осмотрите проводку и соединения. Иногда проблема может заключаться в поврежденных проводах или плохих контактах. Проверьте, нет ли видимых повреждений проводки, а также убедитесь, что все соединения надежно закреплены.
СОВЕТ №3
Проверьте переключатель стеклоподъёмника. Если стеклоподъёмник не работает только с одной стороны, возможно, проблема в самом переключателе. Попробуйте использовать переключатель с другой стороны (если он есть) или протестируйте его с помощью мультиметра.
СОВЕТ №4
Обратитесь к специалисту. Если вы не смогли самостоятельно выявить и устранить проблему, лучше обратиться к профессиональному механику. Они смогут провести диагностику и предложить решение, которое обеспечит безопасную и эффективную работу стеклоподъёмника.
