Как в компасе из 3д перевести в чертеж

Как перевести 3д модель в чертеж компас?

Активируйте инструментальную панель «Виды». Выберите «Стандартные виды» или «Произвольный вид». На панели свойств выберите «Изометрию УZХ» и укажите на схеме главный вид детали. При выполнении штриховки в вырезе четверти укажите угол 60° или -60°.

Как в компасе сделать местный разрез на чертеже?

Активируйте инструментальную панель «Виды». Выберите «Местный разрез«. Укажите замкнутый контур для построения разреза и местоположение секущей плоскости. На месте замкнутого контура появится местный разрез.

Как чертить в компасе в 3д?

1. На панели «Стандартная» нажмите на кнопку «Создать». .
2. В дереве модели нажмите на кнопку «Начало координат».
3. Выберите плоскость ХУ.
4. Нажмите кнопку «Эскиз» на панели «Текущее состояние». .
5. Создайте в выбранной плоскости (ХУ) эскиз основания детали.

Как сделать 3д модель в компасе 18?

Активируйте инструментальную панель кнопкой «Редактирование детали». Выберите «Операцию выдавливания» (модель будет образовываться путем смещения эскиза строго по нормали к его плоскости). На поле чертежа возникнет фантом модели (временное изображение) и стрелка, показывающая направление построения.

Как сделать цилиндр в Компас 3D?

1. Выбрать создание детали (Файл—>Создать—>Деталь).
2. Выбрать в дереве модели плоскость x-y.
3. Включить режим эскиз (кнопка панели управления ).
4. На геометрической панели построения выбрать ввод окружность.
5. Ввести параметры: координаты центра — 0,0; диаметр окружности — 35 мм.

Как сделать шестиугольник в компас?

Или в верхнем меню последовательно нажимаем команды «Инструменты» – «Геометрия» – «Многоугольник». Мы можем производить построения, как по описанной окружности, так и по вписанной, для указания способа построения служат два переключателя на панели свойств. По умолчанию активен переключатель «По вписанной окружности».

Как сделать фаску на чертеже в компасе?

Принцип действия команды Фаска схож с командой Скругление. Фаска. Чтобы построить фаску на объекте 1,6х45 градусов нужно на Панели Свойств задать тип построения фаски — Фаска по длине и углу (на рисунке), указать длину фаски 1,6 мм и угол фаски 45 градусов.

Как вставить болтовое соединение в компасе?

Как установить компас электрик?

1. Запустите КОМПАС! График.
2. Вызовите команду Менеджер библиотек.
3. Добавьте в Менеджер библиотек описание прикладной библиотеки ke. rtw. В Менеджере библиотек появится библиотека КОМПАС! Электрик Express.
4. Подключите добавленную библиотеку.

Как установить Компас Электрик V16?

1. Вставьте в привод DVD диск с инсталляционным комплектом КОМПАС-3D.
2. Запустите файл Setup. ехе из установочного каталога КОМПАС—Электрик.
3. Далее следуйте запросам программы установки. Выбрав тип установки Выборочная, вы сможете указать в диалоговом окне те приложения, которые вы хотите установить на компьютер.

Как отключить библиотеки в компасе?

Для быстрого отключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее названием в списке (когда библиотека подключена, в этом поле отображается «галочка»). КОМПАС-График обеспечивает четыре различных режима работы с подключенной библиотекой — окно, диалог, меню и панель.

Как в компасе 3д разбить 3д модель на чертёж 2д?

В программах САПР типа «Компас», «Автокад», «SolidWorks» есть возможность создание чертежа из 3D модели. Рассмотрим создание чертежа из модели в программе «Компас».

Убедитесь, что 3Д модель сохранена в формате, который доступен для чтения в «Компас».

Создаем новый чертеж.

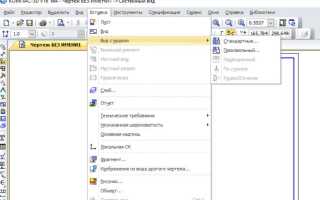

Для импорта модели необходимо зайти во вкладку «Вставка». Вверху открытой вкладке находятся элементы для работы с моделями. Для вставки вида используется команда «Вид с модели». Далее выбиваем тип вида: стандартный или произвольный.

Программа предложит выбрать модель.

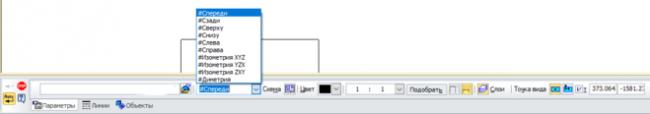

Внизу на «Панели свойств» редактируем параметры.

Здесь можно выбрать вид: спереди, справа, слева, сверху, изометрию, диметрию и т.д.

Схему расположения видов.

Настраиваем тип линий. Необходимы ли невидимые линии, линии переходов.

Объекты и элементы оформления.

Указываем место на чертеже и создаем.

После этого вы можете добавить разрезы, сечения, виды, недостающие проекции самостоятельно или при помощи команд во вкладке «Вставка».

КОМПАС-3D v21

Для создания чертежа, содержащего ассоциативный вид текущей модели — детали или сборки, используется команда Создать чертеж по модели . Команда доступна, если текущая модель сохранена в файл на диске.

• Твердотельное моделирование — Чертеж — Создать чертеж по модели

• Листовое моделирование — Чертеж — Создать чертеж по модели

• Сборка — Чертеж и спецификация — Создать чертеж по модели

• Главное меню: Управление — Создать чертеж по модели

• Найдите и запустите команду с помощью поля поиска в строке Главного меню

Можно также создать чертеж не всей модели, а отдельного ее компонента или тела. Для этого служит команда Создать чертеж , которая находится в контекстном меню компонента или тела, выделенного в Дереве построения.

После вызова команды создания чертежа автоматически создается новый чертеж, а в нем — Произвольный ассоциативный вид текущей модели (или компонента, или тела). В процессе создания вида можно настроить его параметры — ориентацию, цвет, масштаб и т.д. Для завершения создания вида требуется указать точку его привязки в чертеже.

Дальнейшая работа с чертежом — создание других ассоциативных видов, оформление и т.п. — ведется так же, как и с чертежом, созданным обычным способом.

Завершив формирование чертежа модели, сохраните его.

Чертеж, созданный по модели (но не по отдельному компоненту или телу), автоматически включается в список связанных с моделью чертежей.

© ООО «АСКОН-Системы проектирования», 2022. Все права защищены. | Единая телефонная линия: 8-800-700-00-78

Чертеж модели КОМПАС

КОМПАС-График

Наличие 3D модели позволяет быстро получить чертежи, путем автоматического формирования ассоциативных видов.

Для получения чертежа с модели необходимо открыть бланк чертежа (Файл-Открыть-Чертеж) и запустить команду «Стандартные виды с модели», если мы хотим получить сразу несколько видов, либо команду «Вид с модели», если нужен отдельный вид. Обе команды находятся в разделе Вставка главного текстового меню.

Основные параметры, которые необходимо задавать при формировании Стандартных видов с модели:

• ориентация модели на главном виде (от выбора зависит относительно какого вида будут построены все остальные проекционные виды);

• схема видов (выбирается какие именно виды необходимы);

• масштаб (можно задать значение, можно нажать кнопку «автоматический подбор…» , в таком случае виды будут вписаны в масштабы листа);

• если нужно задать отображение линий переходов и невидимых линий, то нужно включить отображение в разделе «Линии»

• если необходимо перенести из модели обозначения и размеры, то то нужно включить их отображение в разделе «Объекты»

После ввода необходимых параметров нужно кликнуть на чертеже, координаты указанной точки будут являться координатами центра главного вида.

При создании чертежа модели, кроме передачи непосредственно геометрии, также будут переданы данные для заполнения основной надписи: обозначение, наименование, масса, масштаб.

Каждый сформированный вид будет отображаться в Дереве чертежа, из которого удобно назначать вид текущим или менять его параметры, например, масштаб.

Запуск создания чертежа из 3D модели

Мы рассмотрели вариант создания видов, при условии нахождения в чертеже. Есть и альтернативный путь, когда чертеж формируется из пространства 3D модели.

Для создания чертежа из модели нужно воспользоваться командой «Создать чертеж по модели», которая находится на инструментальной панели «Чертеж, спецификация»

Сделать чертеж из 3D модели

САПР КОМПАС имеет одностороннюю связь Чертеж-Модель. Получить чертеж с модели можно, а наоборот нет. Вариантов когда с трех видов можно получить трехмерную модель просто не предусмотрены. В планах данной разработки также нет, Вендор неоднократно на мероприятиях докладывал, что основа именно 3D модель, с которой можно получить чертежи, спецификацию.
