Узлы и агрегаты автомобиля что это

Какие есть основные узлы в автомобиле

Из каких важных блоков состоит автомобиль, их назначение, роль в работе машины? Это вопросы, возникающие у новичков, недавно севших за руль, столкнувшихся с необходимостью изучения его устройства. Вопросов много, они сложны, но интересны. Попробуем дать краткие, но исчерпывающие ответы.

Ежедневно жители города, даже небольшого, сталкиваются с потоком транспорта. Обыватели, далёкие от самостоятельных поездок на машине, не задумываются об её устройстве.

Им кажется, что автомобили (от легкового до автобуса) сделаны по одному принципу, состоят из сходных модулей. Начиная приобретать первый опыт вождения, человек осознаёт, что все они разные.

Легковой автомобиль

Какие узлы автомобиля может назвать дилетант? Как правило, его фантазия не заходит дальше, чем: кузов, двигатель, колёса, салон. Реальное устройство значительно сложней. Основными блоками являются:

1. Жёсткая (несущая) основа. 2. Двигатель. 3. Трансмиссия. 4. Ходовая система. 5. Электрические узлы. 6. Управление.

Этот короткий список будет выглядеть гораздо внушительней в развёрнутой форме. Рассмотрим назначение его главных составляющих более конкретно.

Несущая основа (конструкция)

Значение узла сложно переоценить. Без него не может существовать автомобиль. Все прочие детали устанавливаются, крепятся на основу, связывающую, объединяющую их. Существует 2 типа конструкций (несущих):

— на основе тяжёлой металлической рамы; — несущий кузов.

Оба варианта имеют право существовать, являясь одним из основных блоков авто, добавляя ему ряд плюсов или минусов.

Автомашины, изготовленные по рамному принципу способны вынести большие нагрузки. Особенностью таких версий легковых (или грузовых) машин считается многофункциональность их рамы, которую можно применять для различных модификаций автомобилей, оставляя её в неизменном виде. Другое преимущество – простота замены деталей, ремонта.

Кузовная система, предполагает отсутствие рамы. Её функции отданы кузову. Являясь более распространённой для легковых машин, такая конструкция не лишена изъянов.

Кузов несёт здесь вес всех закреплённых на нём деталей, получает удары от столкновений, подвержен испытаниям неровностями дорог, вибрацией. Выполненный из тонкого металла он оказывается под ударом сложных факторов. Положительный момент такого устройства автомашины — её лёгкость. Основная масса расположена низко, что даёт дополнительную устойчивость на трассе.

Двигатель

Сложный узел, включающий множество деталей, дающий жизнь авто – его мотор. Он производит энергию, вращающую колёса. Двигатели удобно классифицировать по типу потребляемого ими топлива:

Хотя газ и дизельное топливо делают эксплуатацию машины более экономной, бензиновые двигатели остаются самыми распространёнными с момента появления автомобиля по сегодняшний день.

Существуют отдельные модификации, использующие несколько видов топлива. Концептуальной моделью современности считается конструкция, двигатель внутреннего сгорания в которой заменили аккумуляторные батареи и электрический мотор.

В первых моделях бензиновых двигателей запуск обеспечивался вращением ручки. Этот способ давно забыт. Его сменили электрические стартёры, дающие искру зажигания для топливной смеси.

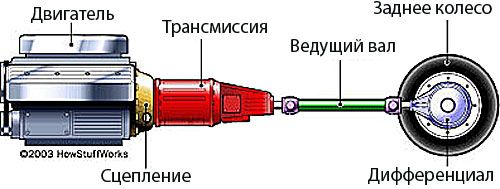

Трансмиссия

Функцию передачи, полученной от двигателя энергии к деталям, которые обеспечат передвижение машины, выполняет блок трансмиссии. В зависимости от привода машины (передний либо задний) трансмиссионная система имеет отличительные особенности.

Например, трансмиссия машины с передним приводом состоит из деталей:

1. Сцепление. 2. Коробка передач. 3. Приводные валы передние. 4. Шарниры угловых скоростей. 5. Дифференциал. 6. Основная передача (главная).

Транспортное средство с установленной под капотом трансмиссией и двигателем можно считать мощным автомобилем.

Ходовая часть

Данный блок элементов, кроме колёс и способа управления ими (числа ведущих среди общего количества колёс автомобиля), включает подвеску.

Существует большое число вариантов автомобильных подвесок. Все они разработаны для выполнения сходных задач. Функции согласования колёс и несущей системы машины, уменьшения вибрации отданы этому агрегату.

Электрические узлы и управление

К разделу электрооборудования автомашины относят: стартеры, аккумуляторы, генераторы. Кроме перечисленных деталей, систему дополняют кондиционеры, стереосистемы, прочие приборы потребления электроэнергии. От качества, надёжности данных блоков зависит работоспособность всего транспортного средства:

1. Хороший аккумулятор гарантирует быстрый, надёжный запуск двигателя в любую погоду.

2. Без исправного, проверенного стартера не появится искра, запускающая двигатель.

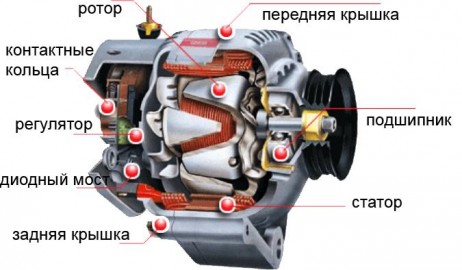

3. Только исправная работа генератора может гарантировать качественный заряд аккумуляторной батареи, работу всех бортовых систем во время движения машины.

Особая роль отводится управлению автомобилем. Помощь водителю здесь оказывают бортовые компьютеры, установленные на новых авто.

Однако, большинство из них показывают лишь краткую информацию о эксплуатационных характеристиках и возникших неисправностях. Полную информацию о техническом состоянии авто можно узнать с помощью персонального автосканера.

Загорание лампочки «ABS» или «Check Engine» лишь сигнализируют от неисправности, а сканер Rokodil ScanX помогает ее точно определить, указав на неисправный узел, агрегат или датчик. Сканер подойдет для большинства бензиновых и дизельных автомобилей начиная с 2000 года выпуска.

Сложные электронные системы собирают информацию о состоянии каждого узла, анализируют её, сообщают водителю результаты. Решение главных задач управления по-прежнему принадлежит человеку за баранкой, способному точно реагировать на изменения ситуации на полосах движения дороги. Основа системы, управляющей автомобилем, осталась прежней:

1. Корректировка направления движения (рулевое управление).

2. Согласование скоростного режима (система тормозов).

Все перечисленные агрегаты и узлы имеют сложное строение, выполняют множество функций. За время развития автомобильного транспорта они претерпели огромные изменения. Однако их внутренние модернизации направлены на изменение скорости передвижения, улучшение качественных характеристик работы машины, комфорта пассажиров.

Основные части автомобиля и их назначение

Современная машина — это сложное техническое устройство. Над ним работает большая команда инженеров. Изучить состав такого транспортного средства до конца невозможно. Автомобили постоянно развиваются, прогрессируют и меняются. Подвержена переменам и автомобильная мода, однако основные узлы и агрегаты должен знать каждый автомобилист.

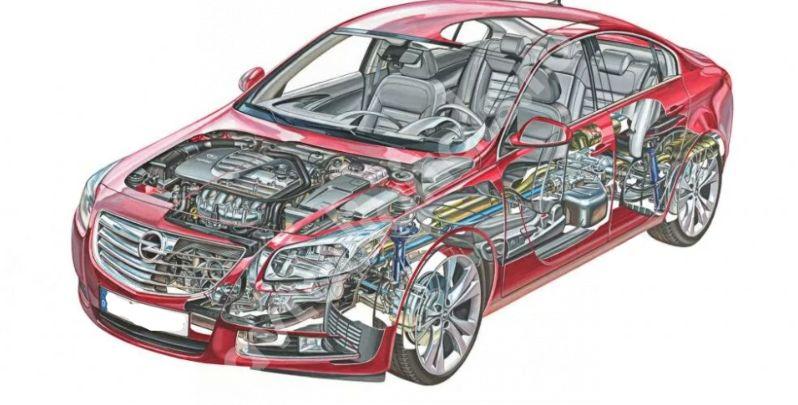

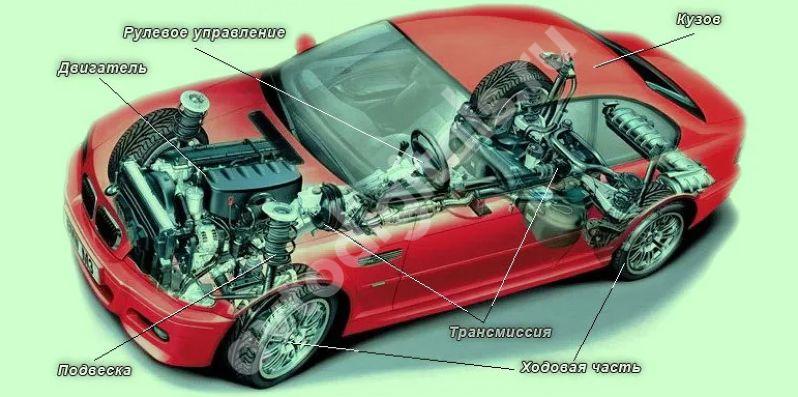

Схема устройства легкового автомобиля

Детали автомобиля, их названия и функции:

1. Двигатель . Это сердце автомобиля — основной механизмом его передвижения. С двигателя начинается история современных средств передвижения. Последние 100 лет авто оснащались моторами внутреннего сгорания, но относительно недавно стали популярны электромоторы.
2. Кузов автомобиля . Другими словами — несущая часть. То, к чему все крепится — мотор, колеса, сиденья и руль. Все держится именно на кузове. Конструкция его может быть рамная, когда на ней размещается ходовая часть машины. Рама больше популярна для внедорожников и грузовиков. Кузовная часть может иметь самую разнообразную форму: фургоны, пикапы, кабриолеты и седаны — лишь малая часть вариантов кузовов. Кузов следует рассматривать отдельно — это еще и часть пассивной безопасности автомобиля. Именно она каждый день спасает тысячи жизней в дорожно-транспортных происшествиях.
3. Шасси — целая группа механизмов. Каждый играет определенную роль.
4. Трансмиссия — обеспечивает движение с разной скоростью при одинаковых оборотах. Использует КПД двигателя разумно.
5. Ходовая часть — колеса, подвеска, тормозная система.
6. Рулевое управление — меняет направление движения.
7. Электрооборудование . Электрическая часть запускает двигатель, управляет дворниками и световыми приборами. Последние помогают водителю в условиях ограниченной видимости.

Основные узлы и агрегаты автомобиля

Автолюбитель может поверхностно изучить эти схемы с описанием, не углубляясь.

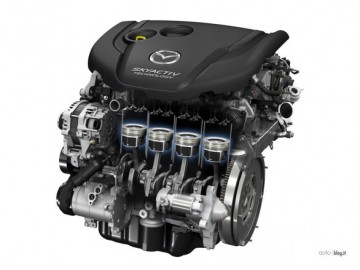

Двигатель внутреннего сгорания

Мотор — основная часть любого автомобиля. Именно двигатель внутреннего сгорания был популярен долгие годы и устанавливается до сих пор.

Существует две разновидности моторов:

• дизельный ;

• бензиновый .

В первом моторе горение происходит благодаря высокой температуре в цилиндре. Смесь сжимается, что и приводит к воспламенению. Для питания таких движков используется дизельное топливо. Агрегаты имеют небольшой расход и большой крутящий момент, однако меньшую мощность. Хорошо подходят грузовикам.

Бензиновый двигатель появился гораздо раньше и до сих пор является самым многочисленным. У него ряд своих преимуществ и недостатков, например, он мощнее дизеля, но не такой экономичный. Используется на легковушках и грузовиках, но большее применение нашел в автоспорте.

Кузов

Кузов — основа автомобиля. На него устанавливают шасси, сиденья, электрооборудование. Кабина авто обеспечивает защиту водителя и пассажиров от погоды, столкновений с другими автомобилями. Кузов в легковых авто является несущей частью, так как именно на него крепится подвеска и двигатель. Подобная конструкция всегда выполняется из металла, но история знает немало автомобилей, когда применялись пластик и дерево.

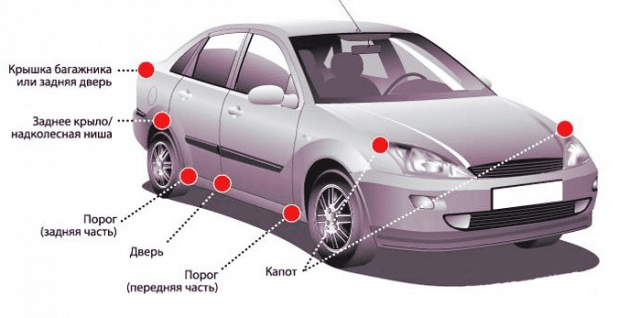

Элементы кузова автомобиля

Рулевое управление

Рулевое управление появилось вместе с первыми способами передвижения. Из примитивных механизмов рулевое управление стало отдельной самостоятельной частью машины.

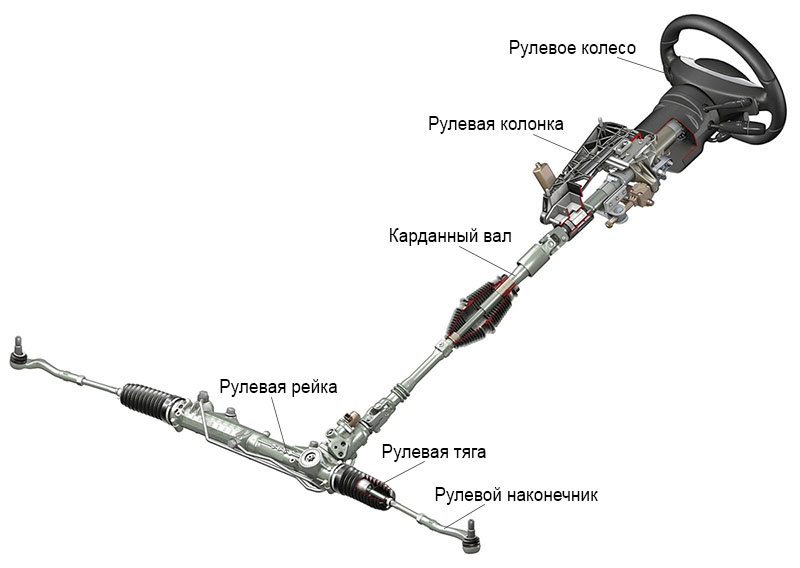

Устройство рулевого управления автомобиля

Простыми словами, это набор деталей, которые преобразуют мускульную силу человека в механическое усилие и изменяют поворот колес. Чтобы упростить это усилие, придумано два вида усилителей:

• электрический ;
• механический ;

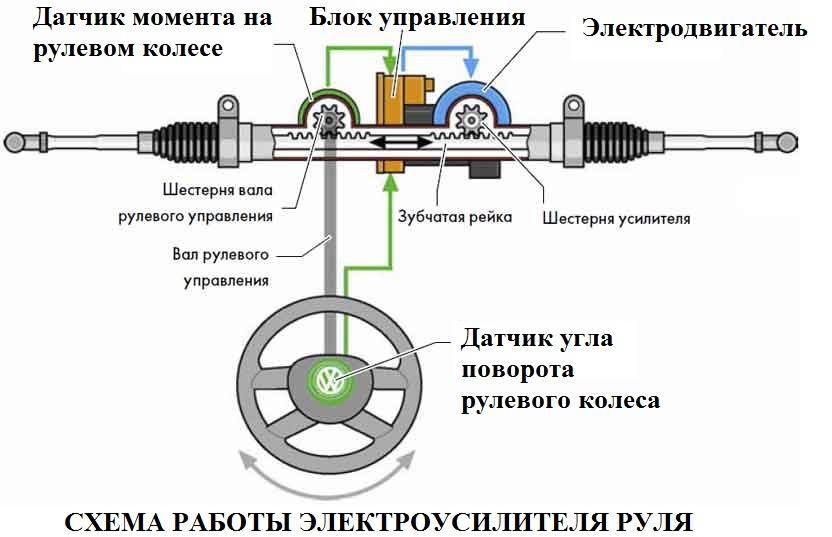

Электроусилитель руля помогает крутить вал при помощи электродвигателя, а ГУР воздействует на поршни, толкающие рулевые тяги.

Подвеска

Подвеска автомобиля появилась от слова «подвешивать» колеса. Закрепить их жестко к кузову нельзя: все вибрации и удары от ям будут передаваться на водителя и пассажиров, что не очень приятно. Машина должна быть комфортной.

Подвеска влияет не только на комфорт в салоне. Это важная часть управляемости автомобиля. Тип подвески определяет назначение машины. Существует два вида:

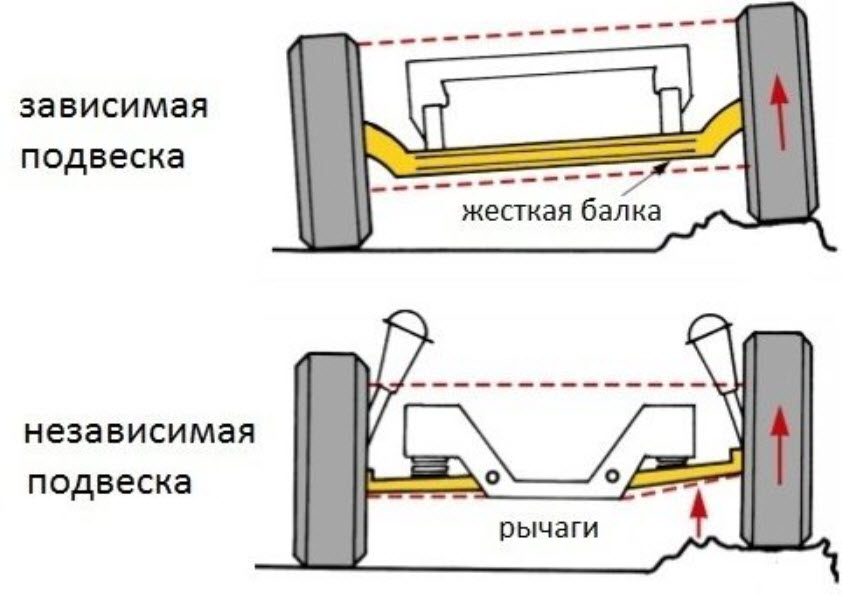

• зависимая — для внедорожников и грузовиков;
• независимая — для легковушек;

Каждая из схем реализуется по-своему и может быть многорычажной или подвеской типа МакФерсон. Первый тип — самый дорогой и используется сейчас на престижных автомобилях. Он мягкий и комфортный. Второй — называется европейским типом подвески большинства современных автомобилей. Самый дешевый, простой и распространенный.

Трансмиссия

Чтобы взобраться в гору, используя максимальный крутящий момент, а потом быстро разогнаться с горы и набрать максимальную скорость, производители авто придумали коробку переключения передач (КПП). Одной из самых распространенных КПП принято считать механическую, где автовладелец сам выбирает передачу в зависимости от скорости, оборотов и нагрузки. Переключение передач — сложный процесс, которому нужно некоторое время учиться.

Но механику постепенно вытесняют «автоматы» или АКПП — автоматическая коробка переключения передач. В такой коробке все действия по переключениям автоматизированы. Есть несколько разновидностей:

• классический автомат — с гидротрансформатором ;

• вариатор ;

• роботизированная трансмиссия;

АКПП хуже подходят для бездорожья, но с ними гораздо удобнее в пробках. Механика намного надежнее, но на ней неудобно перемещаться по городу.

Тормозная система

Тормоза всех современных легковушек — гидравлические .

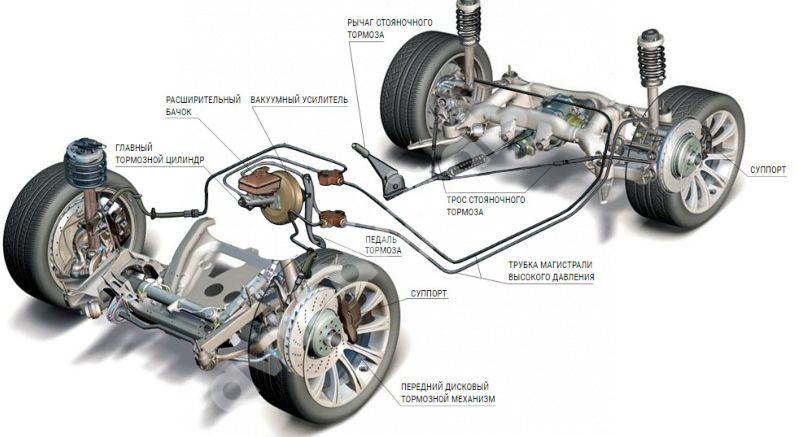

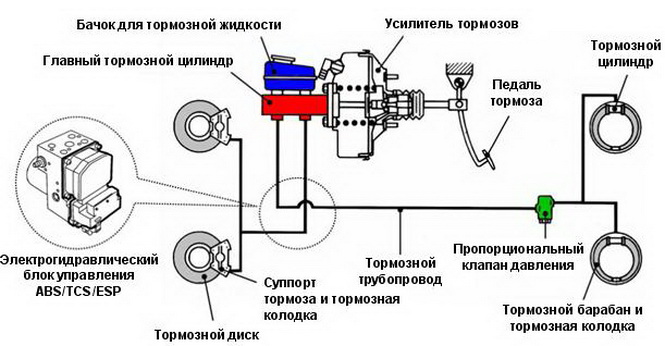

Схема устройства тормозной системы автомобиля

1. Водитель жмет педаль тормоза, воздействуя на главный тормозной цилиндр.
2. Тормозной цилиндр сжимает жидкость внутри системы, и она передает усилие на рабочий тормозной цилиндр колеса.
3. Колодки разжимаются или сжимаются, и останавливают барабан или специальный тормозящий диск.

Независимый от основной части тормозов — «ручник» или ручной тормоз — фиксирует автомобиль во время стоянки или даже останавливает его, когда основные тормоза отказали.

Электрооборудование

Полная электризация машин не за горами. Большая часть блоков в машине управляются, диагностируются и работают за счет электроники: КПП, тормоза, двигатель. Основным направлением развития электрики в автомобилях было, есть и будет — создание электрических моторов.

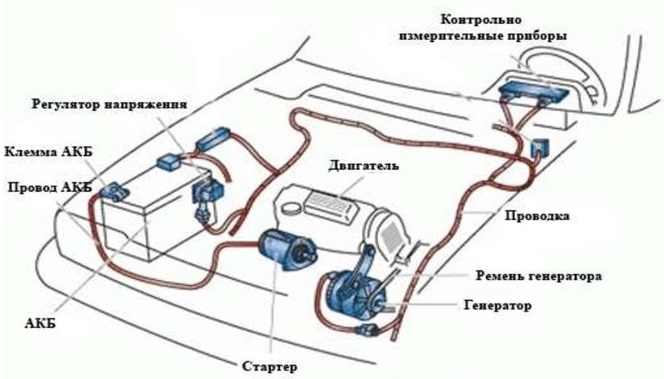

Система электрооборудования автомобиля

Салон

В салоне машины имеются необходимые для комфорта устройства: климат-контроль, стекла, защищающие от внешней среды, удобные и теплые сиденья, органы управления. Салон состоит из сидений , обшивки всевозможных частей и панели приборов . Салон авто почти полностью герметизирован от внешней среды.

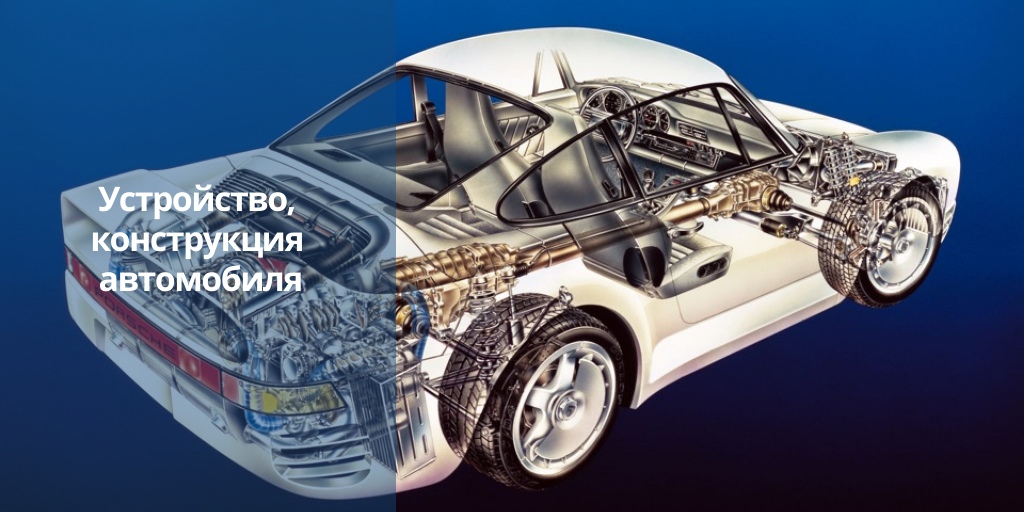

Устройство, конструкция автомобиля

В фокусе внимания – конструкция автомобиля – системы и механизмы для работы транспорта, компоненты для размещения людей и грузов и устройство автомобиля (детали автомобиля). Остановимся на базовых терминах, основах автомобильных технологий.

Из наших статей вы получите информацию по следующим темам:

Материалы будут регулярно добавляться. Внимательно следите за нашим разделом «Статьи». Автомобильные технологии развиваются очень динамично. Если бы гению (первопроходцу серийных авто) в сфере автомобилестроения Генри Форду продемонстрировали современный транспорт, механизмы бы точно удивили его. Впрочем, не нужно даже быть Генри Фордом. Можно просто было родиться во второй половине прошлого века или в начале нынешнего, а теперь удивляться настоящим чудесам, которые –повсюду. Среди этих чудес:

Автомобильным инженерам, мехатроникам, механикам есть куда стремится при совершенствовании устройства автомобиля. Хорошо заработать в сфере транспортных технологий реально можно, но важно непрерывное желание для того, чтобы совершенствоваться (обучаться) и толковая начальная база. Да, любого мехатроника, электрика, механика оттачивает всегда практика, но формируют специалиста, прежде всего, именно уверенные знания автомобильных основ, конструкции, устройства автомобиля, его узлов и агрегатов.

Чтобы получить такие знания, главное иметь под рукой качественный источник для обучения. Представьте себе помещение в котором есть 4000 книг именно по транспортной тематике, при этом они обновляются почти каждый день и не надо рыскать в поисках нужного контента по просторам сети Интернет. И на практике такое «помещение» у вас легко может появится.

Это онлайн-платформа ELECTUDE. Причём это даже не просто комплексная база знаний по автомеханике, автоэлектрике, диагностике, но и площадка, с которой вы совершенно по-новому посмотрите на дистанционное обучение. Это не просто модный (а в этом году и вынужденный для многих) формат обучения. Это реальная возможность пошагово ликвидировать свои пробелы и отточить навыки посредством встроенного в систему виртуального тренажёра.

Конструкция автомобиля: от терминологии к отлаженной работе

Понятие «автомобиль» сочетает в себе два слова:

• Autos в переводе с греческого самостоятельность.
• Mobile (в переводе с французского – движение).

Сочетание, которое лучше всего отражает суть понятия. При этом «самостоятельность» и способность к «движению» требуют особенного контроля за безопасностью и надёжностью.

Для этого важно глубокое понимание всех взаимосвязей в работе автомобильных механизмов и систем. Задача производителей и специалистов в сфере ремонта – обеспечить узлам исправность, отлаженную работу. Это огромная ответственность, для которой нужны не только готовность к принятию решений, но и быстрое ориентирование в физических законах, особенностях техники.

Полезный совет

Нельзя выучиться автомобильной механике, электрике, мехатронике раз и навсегда. Учиться нужно каждый день. Единственное: у вас есть выбор – можно хаотично смотреть отдельные телевизионные программы, ролики в Интернете, читать новые учебники и публикации, а можно учиться пошагово (модульно), например, задействуя LMS ELECTUDE. Сначала вы, например, получаете максимальную «прокачку» по основам ДВС, затем «штудируете» бензиновые двигатели, потом проходите отдельные тренинги по оттачиванию конкретных навыков на встроенном тренажёре (он является важной составной частью платформы ELECTUDE).

Устройство автомобиля: агрегаты, узлы и детали

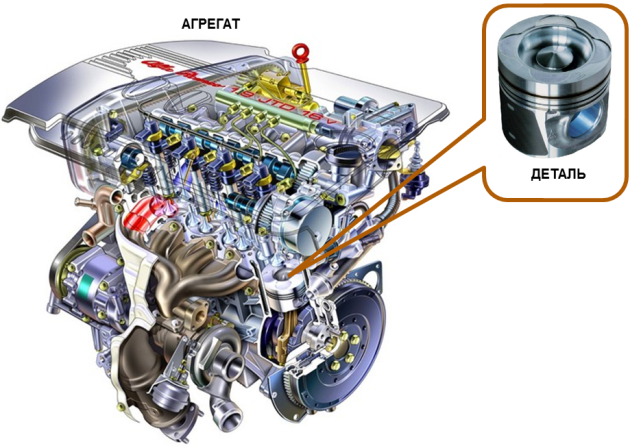

Любой автомеханик, электрик, мехатроник сталкивается с тремя понятиями «деталь», «узел» и «агрегат».

• Деталь автомобиля – это его неразъемная (изготовленная без применения сборки) конструктивная часть из однородного по структуре материала.p;
• Узлы – это объединение нескольких деталей. По факту – это уже сборочная единица. При этом, если совокупность из несколько деталей направлена на преобразование скорости, вида движения, мы имеем дело с механизмом. Характерные узлы – пневматичский цилиндр, обгонная муфта, наглядный же пример механизма – планетарный механизм. Иногда также можно встретиться с понятием «компонент». Этот термин актуален для автомобильной электрики. Типичный компонент – это, например, свеча зажигания.
• Агрегат— это объединение нескольких механизмов для решения какой-либо одной задачи.

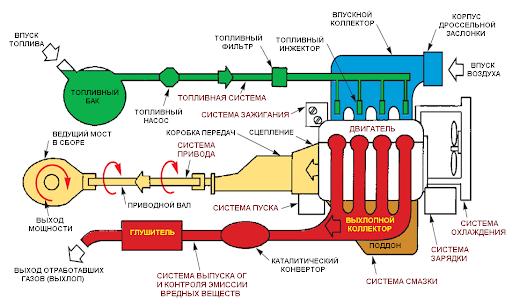

Системы автомобиля

Взаимодействие узлов, механизмов создают систему. Какие системы бывают и для чего они служат?

• Зажигания. Для формирования искры и воспламенения топлива в нужный момент времени, запуска мотора.
• Вспрыска (инжекторные системы). Для обеспечения вспрыска топлива.
• Впуска отработавших газов и контроля эмиссии вредных веществ. Для отвода отработавших газов из цилиндров двигателя, их охлаждения, а также снижения шума и токсичности газообразных веществ.

Специалистам СТО, напротив, часто приходится решать противоположную задачу: разбирать агрегат на узлы, узел на детали. Впрочем, обратная сборка деталей, узлов – это также типичная процедура технического обслуживания транспортного средства.

На рисунке ниже представлено устройство автомобиля:

Каждый будущий диагност должен уверенно знать названия и расположение узлов автомобиля. Более того, он должен соотносить их с основными «автономинаций»:

Устройство автомобиля

Несмотря на огромное число моделей и брендов, при детальном рассмотрении оказывается, все легковые транспортные средства устроены одинаково.

Основные части любого автомобиля:

1. Двигатель (мотор). Устройство трансформирует тепловую энергию в механическую, что необходимо для передачи крутящего момента к колесам. Другими словами, благодаря ему машина едет;
2. Трансмиссия (силовая передача). Отвечает за тот самый крутящий момент, который стимулируется источником энергии от мотора. В данный узел входят следующие агрегаты: коробка передач, сцепление, карданная передача, ведущий мост;
3. Ходовая часть (в простонародье – «ходовка»). Механическая основа движения автомобиля. Конструкция включает переднюю и заднюю подвески, колеса, ведущие мосты;
4. Системы управления. Собственно говоря, это рулевая система (чтобы ехать) и тормозная (чтобы останавливаться);
5. Электрооборудование. Сюда входят аккумулятор, проводка, генератор. Словом – источники и потребители тока.

Все перечисленные элементы крепятся к несущей конструкции – кузову автомобиля. Последний состоит из днища, передних и задних лонжеронов (силовые детали каркаса, делающие его прочным и устойчивым), моторного отсека, крыши и навесных элементов (двери, капот, крышка багажника, бампер, крылья).

Данный перечень — лишь «верхушка айсберга», но ее вполне достаточно, чтобы начать понимать базовый принцип устройства автомобиля.

Если вы ищете учебник или пособие, в котором легко и доступно, «для чайников», расписано устройство автомобиля, рекомендуем обратить внимание на книгу Бескаравайного М.И. «Устройство автомобиля просто и понятно для всех». Пособие легко скачать в Интернете из любой онлайн-библиотеки.

Краткий обзор важных систем и агрегатов устройства авто

Итак, согласно схеме общего устройства машины, она работает следующим образом.

Благодаря кузову все узлы устройства собраны вместе. Системы работают синхронно и слаженно. За запуск двигателя отвечает аккумулятор. Последний выдает искру, из-за которой воспламеняется бензин в камере сгорания. Детонация запускает движение поршней в моторе. Двигатель, с помощью трансмиссии (если максимально просто, это сила, которая крутит колеса) передает энергию на колеса. За плавность и исправность хода отвечает ходовка. Машина едет или останавливается. Эти процессы контролируются педалями «газ» и «тормоз». В автомобилях с механической коробкой передач есть еще педаль «сцепление» (об этом чуть ниже). Чтобы работали все лампочки и датчики, а также исправно функционировал бортовой компьютер, генератор вырабатывает ток.

Водитель, сидя за рулем в комфортабельном салоне, не видит и не ощущает всю сложность технического устройства автомобиля. Он лишь поворачивает ключ в замке, переключает рычаг коробки, давит педали, крутит руль, да жмет кнопочки на панели. Ну, и контролирует уровень топлива в баке. Сказка, да и только!

Однако, все же, если он хочет понимать устройство автомобиля, хотя бы на уровне «для начинающих», должен разбираться еще в некоторых механизмах.

• Важным элементом схемы и устройства автомобиля является движок (или мотор). Они бывают внутреннего сгорания (на бензине или газе) и электрические. Первые подразделяются еще на десяток подвидов, но мы туда углубляться не станем.

• Не менее значимой частью управления считается тормозная система. Она бывает стояночная (чтобы фиксировать авто на неровной поверхности) и рабочая (предназначена для временной или полной остановки, а также для снижения скорости движения);

• Коробка передач. Речь идет о знакомых каждому водителю терминах «механика» или «автомат», если грамотно – МКПП и АКПП. Еще бывает роботизированная коробка (некий микс первых двух), но она не получила широкого распространения. Автоматом управлять проще, поскольку он сам контролирует скорость и нагрузку на машину, в такой машине нет педали сцепления. В случае же с механикой, водитель, с помощью последнего, самостоятельно переключает скорости, следя за нагрузкой на авто.

Что такое сцепление? Как работает данный элемент устройства? Вы когда-нибудь задумывались, почему, когда мы заводим тачку, она сразу не едет. Почему при заведенном двигателе она стоит на месте, пока мы не переключим скорость и не нажмем на педаль газа (тормоза и сцепления, потом газа при МКПП)? Сейчас попробуем объяснить:

1. Силовой агрегат (движок) авто оснащен маховиком и коленвалом. На самом деле, там внутри сложная система шестеренок, валов и зубьев, но чтобы углубиться в детали этой конструкции, нужно обладать хотя бы минимальным запасом специальных знаний. А потому, мы стараемся объяснять проще.
2. Со стороны маховика к мотору прикреплена коробка передач со сцеплением.
3. Завод автомобиля происходит на «нейтралке» (нейтральная передача), при которой зубья коленчатого вала выведены из зацепления. Другими словами, вал коробки вращается вхолостую, крутящая сила, пока, не передается на колеса.
4. Чтобы начать двигаться, нужно выжать сцепление. Оно спровоцирует плавное сочленение шестеренок маховика с трансмиссией. Далее, следует включить первую скорость. Начнется движение всего механизма, можно жать педаль газа. В автомобилях с АКПП весь этот процесс выполняется автоматически, без участия водителя.

Ну что же, мы разобрали базовые элементы конструкции и устройства современного автомобиля, постарались объяснить все максимально доступно и просто. Теперь вы понимаете, каким образом тачка едет, почему работает двигатель, за что отвечает тот или иной агрегат.

Мало кто поспорит, управлять современной машиной, да еще с АКПП – одно удовольствие. Но это – только если соблюдать рекомендации по уходу, относиться к авто бережно, вовремя проходить ТО и реагировать на малейшие неисправности.

Электрооборудование и системы помощи водителю

Многое в машине контролируется электрикой. Она довольно сложная, но значительно облегчает процесс вождения и делает пребывание в салоне максимально комфортным. Именно она запускает двигатель, поддерживая его в рабочем состоянии. Блок управления, аккумулятор, генератор, распределитель, искрообразующие свечи, — всё это отдельные части автомобиля, без которых невозможно представить его нормальное функционирование.

Второстепенными элементами автоэлектрики являются источники освещения: фонари, габаритные огни, поворотники, подсветка салона и т. д. Сюда же относится звуковой сигнал, всевозможные датчики и регуляторы.

К электрооборудованию можно причислять и системы, призванные улучшать курсовую устойчивость и управляемость автомобиля.

Тормозная система

Позволяет замедлять движение машины, вплоть до её полной остановки. Незаменима система во время экстренных ситуаций, а также когда автомобиль надо удерживать от самопроизвольного движения вниз. Автомобильные тормоза включают несколько подсистем: ручную, запасную, вспомогательную, антиблокировочную. Их совокупность называется тормозным управлением.

Задача основной тормозной системы — регулировать скорость движения машины, останавливать транспортное средство в случае необходимости. Состоит она из привода и исполнительных механизмов (барабан, диск). На современных легковых авто чаще используется гидропривод, реже — электрический, пневмо или комбинированный варианты. В некоторых случаях для повышения давления жидкости и эффективности торможения применяются вакуумный усилитель и регулятор.

При отказе или неисправности главного тормоза (разгерметизация одного из контуров и понижение уровня жидкости до критического) задействуется резервная тормозная система. Работает она как самостоятельный узел или вкупе с ручником.

Ручной или стояночный тормоз, оснащённый механическим приводом, предназначен для:

• удержания машины на спусках;
• аварийного торможения в чрезвычайных случаях.

Коэффициенты эффективности замедления автомобиля, движущегося со скоростью 80 км/ч при усилии на педаль до 50 кг основной системы и подсистем:

• главный тормоз — не меньше 5,8 м/с2;
• аварийный и ручной — 2,75 м/с2.

Принцип функционирования тормозов прост. После нажатия на педаль тормозное усилие передаётся на колёсные механизмы. Последние прижимают к дискам колодки, тем самым останавливая вращение.

Устройство шасси автомобиля

Шасси автомобиля состоит из множества механизмов, передающих крутящийся момент от двигателя к колесам, передвигающих автомобиль и управляющих им: трансмиссии, механизма управления автомобилем и ходовой части.

Сцепление автомобиля

Сцепление служит для того, чтобы передавать крутящий момент двигателя к коробке передач и плавно соединять или разъединять двигатель с механизмами трансмиссии. От педали сцепления идет трос, приводящий в действие механизм сцепления. Сцепление служит для предохранения деталей двигателя и трансмиссии от перегрузки и повреждения при резком включении передачи или торможении.

Механизм управления автомобиля

Механизм управления автомобиля – это руль и тормоза (дисковые и барабанные). Руль позволяет вам менять направление движения автомобиля, а тормоза регулируют его скорость, останавливают автомобиль и удерживают его на месте.

Устройство современного автомобиля

Автомобильная промышленность не стоит на месте, и все время совершенствуется, в связи с этим происходит постоянная смена составляющих автотранспорта, тем не менее базовые узлы и агрегаты остаются неизменными:

• Двигатель внутреннего сгорания;
• Трансмиссия;
• Кузов;
• Салон с различными функциями и опциями.

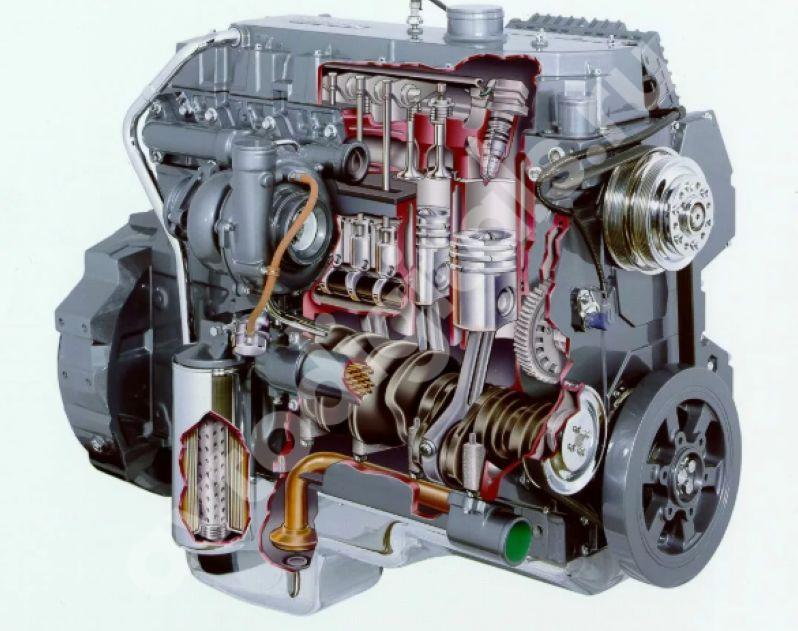

Двигатели разделяют на несколько видов, это разделение производится по виду топлива используемого при работе. Двигатели бывают дизельные, бензиновые, газовые и комбинированные. Состав всех двигателей практически одинаковый, он состоит из следующих узлов:

• Блока цилиндров.
• Головки блока цилиндров, в которую входят распределительный вал и клапана.
• Кривошипно-шатунного механизма, в который входят коленчатый вал, поршень и шатун.
• Система охлаждения, включающая в себя водяной насос, радиатор, вентилятор, датчик температуры, расширительный бачок, термостат и патрубки системы.
• Система смазки, состоящая из масляного насоса, масляного заборника, фильтрующего элемента и датчика аварийного давления, датчик уровня масла.
• Система питания частично относится к двигателю, состоит из топливного насоса, топливных форсунок или карбюратора, дроссельного узла.
• Электронное управление, включает в себя блок управления двигателем и разнообразный комплект датчиков, отвечающих за работу двигателя внутреннего сгорания.

Принцип работы превратить тепловую энергию в механическую энергию. Топливовоздушная смесь попадает в камеру сгорания через впускной клапан, путем разряжения, созданного поршнем в цилиндр. Затем происходит сжатие смеси за счет движения поршня вверх при закрытых клапанов.

В момент критического сжатия подается искра, которая воспламеняет смесь и заставляет поршень двигаться вниз, затем происходит открытие выпускного клапана и выхлопные газы попадают в выпускной коллектор. Работа дизельного двигателя немного отличается, там воспламенения происходит при сильном сжатии без подачи искры.

Также в последнее время все чаще встречаются гибридные двигатели и электрические двигатели. В гибридном исполнении используется двигатель внутреннего сгорания для вращения генератора, а колеса приводятся в движение электромотором. Основным отличием является наличие аккумуляторных батарей. Электромобили приводятся в движение электромотором, а энергия поступает от аккумуляторов.

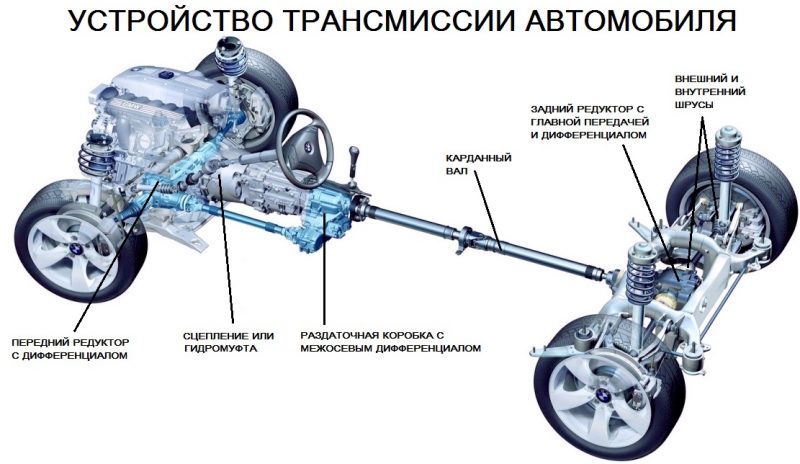

Трансмиссия также имеет несколько вариантов исполнения в зависимости от привода автомашины.

В состав трансмиссии авто с передним приводом входит коробка перемены передач и привода с шарнирами равных угловых скоростей.

Коробка передач тоже имеет варианты исполнения такие, как:

• Автоматическая;
• Вариатор;
• Механическая;
• Робот.

В состав трансмиссии заднеприводной машины дополнительно включены карданная передача и задний мост или редуктор. В мосту реализация передачи крутящего момента организована полуосями, а в редукторных версиях, также шарнирами равных угловых скоростей.

Трансмиссия полноприводного автомобиля также имеет варианты исполнения:

1. Коробка перемены передач, карданные передачи, раздаточная коробка передач и передний и задний мосты автомобиля.
2. Коробка перемены передач, карданные передачи, угловой редуктор, редуктор задней оси, и шарниры равных угловых скоростей.

Надо отметить, что также встречаются смешанные варианты реализации полного привода.

Трансмиссия обеспечивает передачу крутящего момента от двигателя внутреннего сгорания к колесам автомобиля.

Имеет множество вариаций:

• Седан;
• Купе;
• Универсал;
• Хэтчбек;
• Лифтбек;
• Кабриолет;

И еще множество различных вариаций без учета коммерческого транспорта. Кузов авто играет одну из самых важных ролей в безопасности водителя и пассажиров, а также важной составляющей кузова являются, его аэродинамические свойства, что позволяет уменьшить расход топлива и увеличить скоростные показатели. В состав кузова входят такие детали, как: двери, крышка багажника, капот, бампера, стекла, уплотнители, основа кузова с боковыми панелями, крыльями и крышей.

Салон современного автомобиля обладает высоким уровнем комфорта, за счет множества систем автомобиля. Устройство кондиционирования обеспечивает создание комфортного микроклимата в салоне автомобиля в независимости от погоды на улице. На некоторых моделях автотранспорта установлен многозонный климат контроль, который организовывает микроклимат для каждого отдельного пассажира.

Сиденья автомобиля стало иметь множество регулировок, так что любой водитель или пассажир может настроить сиденья под себя для комфортной посадки. А также в сиденьях имеются функции подогрева, охлаждения и даже массажа. Многие автомобили на данный момент оборудуются датчиками света и дождя, что, несомненно, создает комфорт водителю.

И не стоит забывать о вспомогательных системах: парковочный радар, обзорные камеры по периметру автомобиля, помощник при парковке. Мультимедийные устройства позволяют не только прослушивать аудио-файлы, но и также просматривать видео и имеют выход в интернет, во многих системах установлен bluetooth, что позволяет производить общение по телефону с помощью мультимедиа, не отвлекаясь от управления транспортным средством.

Современные автомобили полностью окутаны электроникой начиная от блока управления двигателем, заканчивая датчиками давления в колесах. Управления двигателем и другими функциями осуществляется программным способом по средствам ЭБУ (электронного блока управления).

Управления тормозной системой производится по средствам датчиков и блока управления ABS. А также по средствам электроники производится управление антипробуксовочной функцией. На современном автомобиле практически 90% элементов имеют связь с электроникой.

Задняя подвеска автомобиля разделяется на зависимую подвеску и независимую. Зависимая подвеска реализована балкой, амортизаторами, пружинами. Встречаются варианты рессор вместо пружин или пневмобалонов. Независимая подвеска состоит из полурамника с рычагами, такая подвеска более мягкая и комфортная в отличие от зависимой подвески.

Передняя подвеска также имеет рычаги, поворотные кулаки, стабилизатора, амортизаторы и пружины или варианты. На внедорожниках можно встретить торсионную подвеску. Отличие такой подвески в использовании торсиона вместо пружин.

Рулевое управление состоит из реечного механизма, соединенного с рулевым колесом по средствам рулевых карданных передач, усилителя руля (гидропривод или электропривод). Гидроусилитель работает за счет гидравлического масла, нагнетаемого насосом в рулевую рейку, электроусилитель организован электромотором, установленным непосредственно на рулевом механизме.

Эти системы различают по принципу работы гидравлическая и воздушная тормозные системы. Воздушная система в большинстве случаев реализована на грузовых транспортных средствах и работает за счет давления воздуха, накачиваемого в баллоны компрессором.

Гидравлическая тормозная система состоит из главного тормозного цилиндра с вакуумным усилителем, рабочих тормозных цилиндров, тормозных дисков или барабанов, тормозных колодок, стояночной тормозной системы. Работа данной системы заключается в передачи порции тормозной жидкости к рабочим тормозным цилиндрам, в результате происходит воздействие на тормозные колодки, которые останавливают диск, а соответственно и транспортное средство.

Это лишь основные системы автомобиля и не стоит забывать, что любой вид транспорта является технически сложной конструкцией, состоящей из множества систем, взаимодействующих между собой.
