В статье рассмотрим, как собрать мигающий стоп-сигнал, который повысит безопасность на дороге. Это устройство эффективно привлекает внимание водителей и пешеходов в ситуациях, требующих остановки или замедления движения. Подробно разберем, что такое мигающий стоп-сигнал, и предоставим пошаговую инструкцию по его сборке, чтобы каждый мог создать собственное устройство и улучшить видимость на дороге.
Что представляет собой устройство?
Согласно данным статистики, 24% всех аварий на дорогах происходит из-за столкновения с автомобилем, который движется впереди.
Своевременное внимание водителей к включенным «стоп-сигналам» может значительно снизить этот показатель. Такого мнения придерживается известный эксперт по ДТП в Германии Йорг Олгримм. И это действительно обосновано. Исследования показывают, что люди быстрее реагируют на движущиеся объекты, чем на неподвижные. Поэтому применение мигающего стоп-сигнала, безусловно, повысит безопасность на дороге и поможет избежать аварий.
Стоп-сигнал — это яркий красный фонарь, который мигает. Он устанавливается сзади автомобиля на уровне глаз водителей, движущихся позади. Таким образом, все автомобилисты, которые следуют за данным автомобилем, обязательно заметят этот сигнал и смогут вовремя отреагировать.

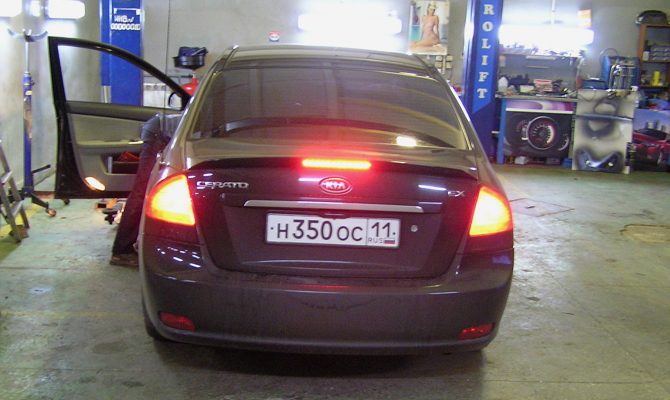

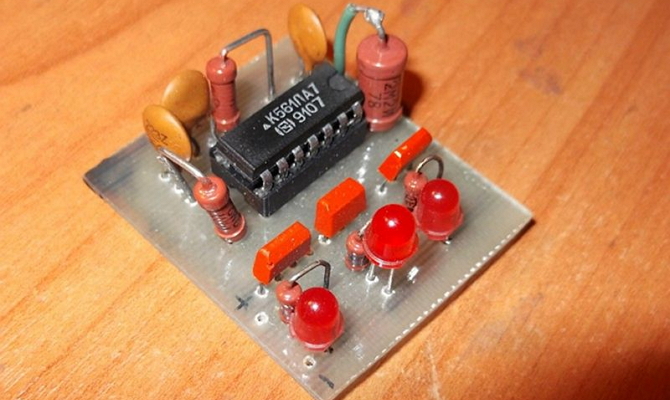

Мигающий стоп-сигнал — это простое устройство, которое можно изготовить самостоятельно. Для его сборки достаточно воспользоваться специальной схемой. Импульсы будет генерировать микровибратор на основе микросхемы К661ЛА7. Для управления более мощным током потребуется использовать транзистор. Чтобы разобраться в работе стоп-сигнала, в первую очередь нужно изучить схему.
Сборка мигающего стоп сигнала требует внимательного подхода и соблюдения ряда рекомендаций. Эксперты подчеркивают, что для начала необходимо выбрать качественные компоненты, такие как светодиоды, резисторы и контроллер. Важно правильно рассчитать параметры схемы, чтобы избежать перегрева и обеспечить долговечность устройства.
Кроме того, специалисты советуют использовать микроконтроллеры, которые позволяют программировать различные режимы мигания, что делает сигнал более заметным. Не менее важным аспектом является надежная изоляция всех соединений, чтобы избежать короткого замыкания.
Также рекомендуется протестировать устройство в различных условиях освещения, чтобы убедиться в его эффективности. В конечном итоге, качественно собранный мигающий стоп сигнал не только повысит безопасность на дороге, но и привлечет внимание водителей, что является его основной задачей.
Как собрать стоп-сигнал?
Существует множество различных схем, с помощью которых можно собрать стоп-сигнал.
Например, одна из них подразумевает, что это устройство просто будет моргать. Также можно найти и более «продвинутую» схему, то есть когда устройство будет работать по определенному алгоритму. К примеру, сначала сигнал моргает один или два раза. После прекращения подачи на транзистор тока (во время паузы) сигнал будет гореть на половину накала. Именно таким образом и появляются эффекты мерцания.
Чтобы было проще понять, как работают эти схемы, можно взять одну из них в качестве примера, например, К561ЛА7.
Микросхема К561ЛА7 является сердцевиной этой разработки, которая состоит из 5 элементов «2И-НЕ». На первом и втором элементе расположен мультивибратор, а на третьем — инвентор. Благодаря последнему создается нужный сигнал на выходе, так как инвентор разделяет мультивибратор от схемы. Функцию открытия и питания нагрузки на эммитере выполняет транзистор КТ816Б, на который и подается сигнал, проходящий через инвентор.
Также есть аналогичная микросхема, но с добавленными конденсатором и диодом. На протяжении одного или двух импульсов конденсатор заряжается, а затем разряжается на транзистор при непосредственном «провале», в результате чего возникает эффект моргания. Диод добавили для того, чтобы он предотвращал разряд конденсатора. На схеме диод обычно не отображают, поскольку можно применить абсолютно любой диод. После того как моргающий стоп-сигнал будет собран, никакие дополнительные наладки не потребуются, так как он будет уже работоспособным.
Читайте также:
Вместимость конденсатора влияет на частоту моргания. Например, на микросхеме К561ЛА7 питание составляет от 3 до 15 В, поэтому ее можно подключать сразу к бортовой сети, что является еще одним плюсом.
Алгоритм работы сигнала следующий: если нажать на педаль тормоза, сигнал мерцает первые 3 секунды, после чего горит постоянно. При повторном нажатии на педаль тормоза все повторяется в точном порядке.
Но возникает вопрос, а как же быть в пробке? Не будет ли моргание мешать сзади стоящему водителю, слепя его огнями? Будет. Но как раз для этого был придуман контроллер стопа со специальным G-сенсором. Его предназначение заключается в том, чтобы увеличить заметность автомобиля при торможении.
Контроллер следует устанавливать в соответствующем положении и надежно закреплять, чтобы он держался жестко и прочно. Нулевое положение можно установить с помощью специального режима установки, который прилагается в контроллере.
Теперь что касается того, как активировать этот режим. Сделать это достаточно просто, но выполнять данную процедуру необходимо с уже зажатым тормозом. Поэтому проще всего будет попросить о помощи друга, который зажмет тормоз и тем самым подаст питание на устройство. После выставления нулевого положения потребуется настроить частоту мигания. Как правило, контроллер имеет 10 режимов частот. Они могут быть различными — от самого медленного до почти постоянного горения. Для того чтобы выбрать частоту, необходимо зажать кнопку, а затем по количествам моргания определить и выставить нужную частоту. После того как будет выбран оптимальный вариант, необходимо отжать тормоз и провод, которым питается устройство.
После выполнения данных действий можно с помощью кнопки задавать непосредственно порог, при котором будет срабатывать мигание. Его смысл заключается в том, что если водитель не будет превышать этот порог, то стоп будет светиться, как светился все время, а при превышении — уже с выставленными частотами. Контроллер имеет в себе 12 порогов, которые тоже разбиты по группам. Первые 5 порогов — это районы слабого торможения, следующие 3 или 4 — это торможение с АБС. Последние предназначены при перегрузке в 1G. Цены контроллера сравнительно невелики. Как правило, они зависят от нагрузки подключения.
Теперь вы знаете, как сделать стоп-сигнал и зачем он нужен. Осталось только выбрать подходящую схему, и можно приступать к его изготовлению.
-
