Какой порядок работы у четырехцилиндрового двигателя

Каков порядок работы четырехтактного четырехцилиндрового двигателя кратко

Процессы, протекающие в цилиндрах двигателя при его работе, повторяются циклично. Одним таким рабочим циклом считается совокупность тактов (впуск топливовоздушной смеси, сжатие, воспламенение и расширение газов, а также выпуск продуктов сгорания), обеспечивающая переход тепловой энергии, выделяемой при воспламенении одной порции смеси, непосредственно в работу. О том, что представляют собой рабочие циклы поршневых двигателей внутреннего сгорания, пойдет речь далее.

Что такое мертвые точки и такты ДВС

Количество этапов, входящих в один рабочий цикл ДВС (двигателя внутреннего сгорания), принято считать исходя из числа ходов поршня в цилиндре. Такие этапы получили название такты двигателя. Непосредственно ход поршня определяется его перемещением из одной крайней точки в другую. Они получили наименование мертвые, поскольку если в такой точке произойдет остановка поршня, он не сможет начать движение без внешнего воздействия. Простыми словами мертвые точки – это позиции, при которых движение в текущем направлении поршня прекращается и он начинает обратный ход.

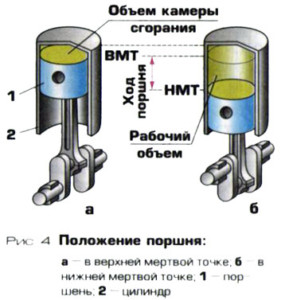

Существуют две мертвые точки:

• Нижняя (НМТ) – положение, при котором расстояние между поршнем и осью вращения коленвала минимально.
• Верхняя (ВМТ) – положение, при котором цилиндр находится на максимальном удалении от оси вращения коленвала двигателя.

В англоязычной документации ВМТ обозначается как TDC (Top Dead Centre), А НМТ – BDC (Bottom Dead Centre).

Существуют двигатели, рабочий цикл которых может состоять из двух, а также из четырех тактов. Исходя из этого их разделяют на двухтактные и четырехтактные моторы.

Как работает четырехтактный двигатель

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

• цилиндр;
• поршень – выполняет возвратно-поступательные движения внутри цилиндра;
• клапан впуска – управляет процессом подачи топливовоздушной смеси в камеру сгорания;
• клапан выпуска – управляет процессом выброса отработавших газов из цилиндра; – осуществляет воспламенение образовавшейся топливовоздушной смеси;
• коленчатый вал;
• распределительный вал – управляет открытием и закрытием клапанов;
• ременной или цепной привод;
• кривошипно-шатунный механизм – переводит движение поршня во вращение коленчатого вала.

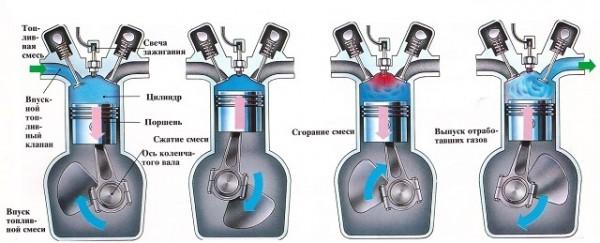

Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

1. Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
2. Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
3. Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
4. Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

В ходе каждого такта коленчатый вал двигателя совершает поворот на 180°. За полный рабочий цикл коленвал поворачивается на 720°.

Четырехтактный двигатель получил широкое распространение. Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.

Особенности работы двухтактных моторов

Основой того, чем отличается двухтактный двигатель от четырехтактного, можно назвать тот факт, что в первом за один рабочий цикл коленвал совершает два оборота, а во втором весь рабочий цикл укладывается в один оборот коленвала (360°). Поршень при этом совершает лишь два хода. Процессы, происходящие в камере сгорания в течение рабочего цикла у двухтактного мотора, не отличаются от четырехтактных, но впуск горючей смеси и выпуск отработавших газов выполняются одновременно с тактами сжатия и расширения.

Процесс одновременного удаления отработавших газов и нагнетания в цилиндр свежего заряда, происходящий в двухтактном двигателе, получил название продувка.

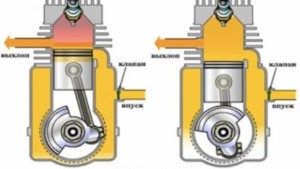

Принцип работы простейшего двухтактного двигателя заключается в следующем:

1. Такт сжатия. В начале цикла поршень находится в НМТ и движется в положение ВМТ такта сжатия. При этом происходит перекрытие окна продувки (впуска), а затем канала выпуска. В момент, когда поршень закрывает окно выпуска, начинается сжатие горючей смеси, и в пространстве под поршнем возникает разрежение. Это обеспечивает нагнетание топлива в камеру через приоткрытый клапан впуска.
2. Такт расширения (рабочего хода). Когда поршень приближается к ВМТ, происходит срабатывание свечи зажигания, и горючая смесь воспламеняется. Это провоцирует резкое повышение давления и температуры, в результате чего поршень начинает движение вниз. Таким образом, газы совершают полезную работу, а поршень при движении к НМТ увеличивает компрессию топливовоздушной смеси. С ростом давления клапан начинает закрываться и препятствует попаданию горючей смеси во впускной коллектор. При достижении поршнем выпускного окна, происходит открытие последнего, и отработавшие газы удаляются в систему выхлопа. Давление в камере снижается, а дальнейшее движение поршня открывает канал продувки и топливовоздушная смесь подается в камеру, вытесняя отработавшие газы.

В зависимости от того, как реализована система продувки в устройстве двухтактного двигателя, их разделяют на разные типы:

• С контурной кривошипно-камерной продувкой. Горючая смесь подается в камеру цилиндра напрямую из картера двигателя. При этом она всасывается в момент движения поршня к ВМТ, а при движении поршня к НМТ обеспечивается продувка за счет избыточного давления.
• С клапанно-щелевой продувкой. Применяется для одноцилиндровых двигателей. Газораспределение реализуется путем перекрытия окон, выполненных в стенке цилиндра.
• С прямоточной продувкой. В такой конструкции впуск выполняется через специальные продувочные окна, выполненные по окружности цилиндра в его нижней части. В свою очередь, выпуск реализуется через выхлопной клапан.
• С использованием продувочных насосов. Применяется на многоцилиндровых двухтактных двигателях. При этом воздух для продувки сжимается специальным компрессором.

В отличие от четырехтактного, двухтактный двигатель не имеет системы газораспределения. Не требуют такие конструкции и организации сложной системы смазки. С другой стороны, четырехтактные моторы более экономичны по расходу топлива, а также меньше подвержены вибрации и обеспечивают более чистый выхлоп.

Четырёхтактный двигатель сегодня является наиболее распространённой разновидностью ДВС. Изобретён он был в конце XIX века немецким конструктором Николаусом Отто, и с тех пор нашёл широчайшее применение в различных областях техники. Такие двигатели используются в автомобилестроении, ими оснащаются речные и морские суда, поршневые самолёты, железнодорожные локомотивы. Рассмотрим подробнее устройство этого силового агрегата иразберёмся, каков принцип и порядок работы 4-цилиндрового варианта двигателя Отто.

Порядок работы цилиндров двигателя

Двигатель внутреннего сгорания практически без особых изменений дошёл до наших дней. Технически он состоит из следующих деталей:

• корпус цилиндра;
• поршень, передвигающийся внутри цилиндра;
• свечи, с помощью которых в цилиндр подаётся электрическая искра;
• коленчатый вал, через который крутящее усилие передаётся на ходовую часть;
• шатун, соединяющий поршень с коленвалом.

Кроме того, современные силовые установки могут оснащаться дополнительными деталями, делающими их работу более эффективной. Это маховики коленвала, газораспределительная система, электронный впрыск и т. д.

Порядок работы 4-тактного двигателя основан на цикле Отто, получившем название по имени своего изобретателя. Состоит этот цикл из четырёх последовательных фаз, или тактов. Сегодня производится несколько разновидностей таких двигателей, каждый из которых, по сути, является подвидом исходного образца, впервые собранного в Германии полтора столетия назад. Отличаются они друг от друга лишь порядком расположения цилиндров и бывают рядными, V-образными или оппозитными.

Справка! Независимо от особенностей конструкции, за один полный ход поршня в любых разновидностях 4-тактных ДВС последовательно происходят все четыре такта, соответствующие двум полным оборотам коленчатого вала.

1 такт – впуск топливовоздушной смеси в цилиндр. После открытия впускного клапана в полость цилиндра всасывается топливо, представляющее собой смесь бензиновых паров и воздуха. Поршень в этой фазе перемещается вниз, достигая в её конце крайней нижней точки, коленвал делает пол-оборота.

2 такт – сжатие. Поршень начинает перемещение с крайней нижней точки вверх, а коленчатый вал проворачивается ещё на половину оборота. Таким образом, за два такта (впуск и сжатие) он совершает один полный оборот. В конце фазы сжатия поршень достигает верхней точки своего хода.

3 такт – расширение. В сжатую поршнем топливную смесь через свечу зажигания подаётся электрическая искра. В результате происходит взрывообразное воспламенение паров топлива, и энергия этого микровзрыва толкает поршень обратно вниз. Через шатун поршень передаёт крутящий момент на коленвал, который проворачивается ещё на 180 о .

4 такт – выпуск. В начале последнего такта поршень находится в своей самой нижней точке, но под действием инерционного вращения коленвала начинает вновь перемещаться в верхнюю часть цилиндра. Одновременно с этим открывается выпускной клапан, и скопившиеся внутри отработанные газы выталкиваются в выхлопной коллектор. После этого все четыре цикла вновь повторяются.

Рассмотрим для наглядности, как работают все три основных типа 4-тактных ДВС.

Рядный

Конструкция рядного двигателя представляет собой цилиндры, выстроенные в одну линию. Обычно их количество составляет от двух до шести-восьми. Самыми распространёнными рядными 4-тактными ДВС, применяемыми в автомобилестроении, являются 4-цилиндровые силовые агрегаты. Главный принцип, которому следуют разработчики двигателе − силовая установка должна передавать крутящий момент на ходовую часть как можно плавнее, без рывков.

V-образные

Другая распространённая конструкция 4-тактных ДВС предусматривает расположение цилиндров в два ряда. При этом оба ряда находятся под некоторым углом по отношению друг к другу, в разных моделях − от 45 до 120 о .

Подобный вариант расположения позволяет сделать мотор более компактным, увеличив при этом число рабочих цилиндров. В поперечном разрезе такой двигатель имеет форму латинской буквы V, откуда и произошло его название.

Особенностью работы V-образных силовых агрегатов является попеременное прохождение рабочих фаз поршнями из противоположных рядов. Такты 4-цилиндровый мотор отсчитывает по схеме 1-3-2-4, где первый и второй цилиндры относятся к одному ряду, а третий и четвёртый – к другому.

Оппозитные

Как видим, несмотря на разнообразие конструкций 4-тактных ДВС, в основе их работы лежит цикл Отто. Простота конструкции и высокая надёжность работы подобных механизмов стала причиной их широчайшего распространения во всём мире и во всех областях машиностроения.

Рассмотрим подробнее устройство этого силового агрегата, и каков принцип и порядок работы 4 цилиндрового варианта двигателя Отто.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

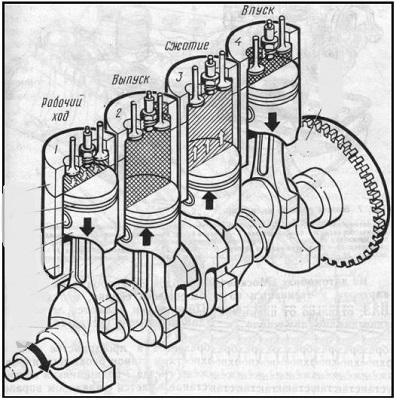

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

• система 1–2–4–3 – менее популярная;
• основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Ну, а если у нас например, 5 цилиндров. В этом случае получается, что угол между соседними поршнями будет 72°, и это никак не способствует балансировки, так как поршни не будут находиться в противофазе. Это усилит вибрации и толчки.

Пятицилиндровый мотор в разрезе

Аналогично работает и трехцилиндровый мотор.

Ну, а как же 6-цилиндровые? Обычно ими укомплектовываются мощные и дорогие автомобили. В целом они похожи на два составленных трехцилиндровых мотора. Соответственно имеют такие же проблемы. Поэтому, их оснащают различными валами и балансировщиками.

Шестицилиндровый мотор со снятой ГБЦ

А вот распространение моторов с 6 цилиндрами связано с особенностями четырехцилиндровых агрегатов. Дело в том, что 4 цилиндра при объеме свыше 2,5 литров становятся хуже сбалансированными, а также оказываются менее эффективными, тут также нужны дополнительные детали для балансировки. Поэтому, просто не имеет смысла выеживаться, если можно просто добавить цилиндры, все равно по сложности моторы будут одинаковыми.

Какой мотор лучше

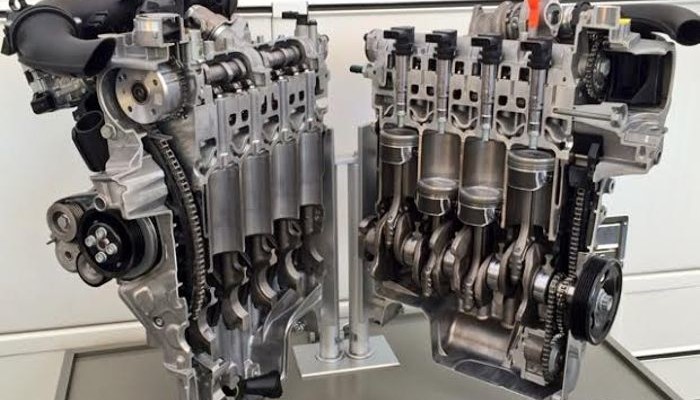

Блок с четырьмя цилиндрами

Однозначного ответа на этот вопрос быть не может, многое зависит от особенностей конкретной модели автомобиля. В целом четырехцилиндровые двигатели дешевле в сборке и проще в эксплуатации, поэтому они и заняли лидирующие позиции в автомире.

А вы какие двигатели считаете лучшими?

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала — 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

• вариант 1–5–4–2–6–3–7–8 — основной;
• принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.

Как выгодно обменять авто с пробегом

Чтобы гарантировать законность услуги обмена авто с пробегом и ее объективную стоимость, процесс купли-продажи стоит проводить в проверенном автоцентре. Здесь клиенту предложат:

1. Диагностику старой модели, на основании которой будет определена ее стоимость;
2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;

Читайте тут! Поддон картера двигателя

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Обычно автовладельцы не задумываются о порядке активности цилиндров двигателя своего автомобиля, ограничиваясь знанием числа таковых. И в большинстве случаев просто нет необходимости углубляться в такие технические детали. Но информация о работе цилиндров оказывается полезной, когда нужно, например, выставить зажигания или отрегулировать клапана, в других ситуациях самостоятельной наладки и ремонта, когда нужно починить автомобиль без возможности добраться до СТО, или просто при желании сделать все самому. Далее мы узнаем, каков порядок работы 4-цилиндрового двигателя, и выясним последовательность для некоторых других компоновок.

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

• конструкция газораспределительного механизма;
• углы между кривошипами коленвала автомобиля;
• расположение цилиндров – V-подобное или рядное;
• устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.

Как проходит рабочий цикл

Цикл, как видно из названия, делится на четыре такта работы:

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

Интересно: у дизельного двигателя цикл иной. При впуске всасывается только воздух, а горючее впрыскивается посредством ТНВД уже после сжатия воздушной массы в цилиндре. Контактируя с разогретым от сжатия воздухом, дизтопливо воспламеняется.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Рассмотрим типичный порядок у некоторых двигателей.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

• система 1–2–4–3 – менее популярная;
• основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

4-цилиндровая оппозитная компоновка

Цилиндры в этих ДВС работают по отличной схеме: основная 1–3–2–4, и альтернативная 1–4–2–3.

Интересно: встречаются машины с V-образными агрегатами на 4 цилиндра, но подобные образцы на рынке относительно редки, основную массу составляют рядные и оппозитные.

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала — 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

• вариант 1–5–4–2–6–3–7–8 — основной;
• принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.

Порядок работы 4-цилиндрового двигателя

Автомобили

Четырёхтактный двигатель сегодня является наиболее распространённой разновидностью ДВС. Изобретён он был в конце XIX века немецким конструктором Николаусом Отто, и с тех пор нашёл широчайшее применение в различных областях техники. Такие двигатели используются в автомобилестроении, ими оснащаются речные и морские суда, поршневые самолёты, железнодорожные локомотивы. Рассмотрим подробнее устройство этого силового агрегата иразберёмся, каков принцип и порядок работы 4-цилиндрового варианта двигателя Отто.

Порядок работы цилиндров двигателя

Двигатель внутреннего сгорания практически без особых изменений дошёл до наших дней. Технически он состоит из следующих деталей:

• корпус цилиндра;
• поршень, передвигающийся внутри цилиндра;
• свечи, с помощью которых в цилиндр подаётся электрическая искра;
• коленчатый вал, через который крутящее усилие передаётся на ходовую часть;
• шатун, соединяющий поршень с коленвалом.

Кроме того, современные силовые установки могут оснащаться дополнительными деталями, делающими их работу более эффективной. Это маховики коленвала, газораспределительная система, электронный впрыск и т. д.

Порядок работы 4-тактного двигателя основан на цикле Отто, получившем название по имени своего изобретателя. Состоит этот цикл из четырёх последовательных фаз, или тактов. Сегодня производится несколько разновидностей таких двигателей, каждый из которых, по сути, является подвидом исходного образца, впервые собранного в Германии полтора столетия назад. Отличаются они друг от друга лишь порядком расположения цилиндров и бывают рядными, V-образными или оппозитными.

Справка! Независимо от особенностей конструкции, за один полный ход поршня в любых разновидностях 4-тактных ДВС последовательно происходят все четыре такта, соответствующие двум полным оборотам коленчатого вала.

1 такт – впуск топливовоздушной смеси в цилиндр. После открытия впускного клапана в полость цилиндра всасывается топливо, представляющее собой смесь бензиновых паров и воздуха. Поршень в этой фазе перемещается вниз, достигая в её конце крайней нижней точки, коленвал делает пол-оборота.

2 такт – сжатие. Поршень начинает перемещение с крайней нижней точки вверх, а коленчатый вал проворачивается ещё на половину оборота. Таким образом, за два такта (впуск и сжатие) он совершает один полный оборот. В конце фазы сжатия поршень достигает верхней точки своего хода.

3 такт – расширение. В сжатую поршнем топливную смесь через свечу зажигания подаётся электрическая искра. В результате происходит взрывообразное воспламенение паров топлива, и энергия этого микровзрыва толкает поршень обратно вниз. Через шатун поршень передаёт крутящий момент на коленвал, который проворачивается ещё на 180 о .

4 такт – выпуск. В начале последнего такта поршень находится в своей самой нижней точке, но под действием инерционного вращения коленвала начинает вновь перемещаться в верхнюю часть цилиндра. Одновременно с этим открывается выпускной клапан, и скопившиеся внутри отработанные газы выталкиваются в выхлопной коллектор. После этого все четыре цикла вновь повторяются.

Рассмотрим для наглядности, как работают все три основных типа 4-тактных ДВС.

Рядный

Конструкция рядного двигателя представляет собой цилиндры, выстроенные в одну линию. Обычно их количество составляет от двух до шести-восьми. Самыми распространёнными рядными 4-тактными ДВС, применяемыми в автомобилестроении, являются 4-цилиндровые силовые агрегаты. Главный принцип, которому следуют разработчики двигателе − силовая установка должна передавать крутящий момент на ходовую часть как можно плавнее, без рывков.

Для этого поршни всех соседних цилиндров должны в один момент времени находиться в разных фазах своего перемещения. К примеру, 4-цилиндровые ДВС, устанавливаемые на отечественных «Ладах», работают по следующей схеме: 1-3-4-2. То есть, первый такт работы сначала происходит в первом цилиндре, затем в третьем, далее в четвёртом, и позже всех – во втором. А газовские моторы отсчитывают такт в порядке 1-2-4-3. В результате этого толкающее усилие передаётся на коленчатый вал непрерывно, а не рывками, как было при синхронной работе всех цилиндров.

Справка. Принцип «работы вразнобой» применяется во всех типах 4-тактных двигателей, независимо от количества цилиндров. Если их число больше четырёх, то одновременная работа поршней допускается только в цилиндрах, максимально удалённых друг от друга.

V-образные

Другая распространённая конструкция 4-тактных ДВС предусматривает расположение цилиндров в два ряда. При этом оба ряда находятся под некоторым углом по отношению друг к другу, в разных моделях − от 45 до 120 о .

Подобный вариант расположения позволяет сделать мотор более компактным, увеличив при этом число рабочих цилиндров. В поперечном разрезе такой двигатель имеет форму латинской буквы V, откуда и произошло его название.

Особенностью работы V-образных силовых агрегатов является попеременное прохождение рабочих фаз поршнями из противоположных рядов. Такты 4-цилиндровый мотор отсчитывает по схеме 1-3-2-4, где первый и второй цилиндры относятся к одному ряду, а третий и четвёртый – к другому.

Оппозитные

Оппозитные двигатели – довольно редкая конструкция, встречающаяся сегодня в основном на японских легковых автомобилях, а также на некоторых мотоциклах. Они, как и V-образные ДВС, представляют собой моторы-«двухрядники», но со своей особенностью. Особенность их конструкции и работы состоит в том, что противолежащие цилиндры располагаются под углом 180 о по отношению друг к другу.

Перемещение поршней в них происходит зеркально. На практике такая схема для 4-цилиндрового «оппозитника» выглядит так: 1-3-2-4. То есть, когда поршень первого цилиндра перемещается вверх, то и на противоположном цилиндре №2 он также идёт к своей верхней точке. Разница только в том, что первый поршень находится в фазе сжатия топливовоздушной смеси, а второй совершает такт выпуска отработанных газов из камеры сгорания в выхлопной коллектор.

Как видим, несмотря на разнообразие конструкций 4-тактных ДВС, в основе их работы лежит цикл Отто. Простота конструкции и высокая надёжность работы подобных механизмов стала причиной их широчайшего распространения во всём мире и во всех областях машиностроения.

Каков порядок работы четырехтактного четырехцилиндрового двигателя?

Интересное

В течение следующих трех полуоборотов коленчатого вала каждый ход будет соответствовать нормальной последовательности четырехтактного процесса. Когда вал сделает четвертую половину оборота, все циклы будут выполняться во всех цилиндрах.

Дальнейшее вращение вала повторит ходы в той же последовательности.

При таком же расположении коленчатого вала, но другой последовательности открытия и закрытия клапана, которая зависит от конструкции распределительного механизма, четырехцилиндровый двигатель может иметь другую последовательность ходов и другую последовательность работы.

Если первый полуоборот вала в цилиндре — это ход выпуска, а ход сжатия — это ход сжатия, то чередование тактов двигателя изменится, и мы получим порядок 1-3-4-2. Оба режима работы одинаково влияют на плавность работы двигателя.

Порядок работы рядного 4 цилиндрового двигателя

Широкое распространение дизельных и карбюраторных двигателей с V-образным расположением цилиндров является следствием преимуществ схем этого типа перед схемами рядных двигателей.

Преимущество этих двигателей в том, что они имеют меньшую высоту и общую длину, что приводит к улучшению общей компоновки автомобиля.

Существенным недостатком V-образных двигателей является более сложный литейный блок и увеличение его габаритной ширины по сравнению с рядным двигателем. Грузовые автомобили ЗИЛ-130, ГАЗ-53-12, КамАЭ-5320 и др.

В ЗИЛ-130, ГАЗ-53-12, КамАЭ-5320 и других грузовиках используются восьмицилиндровые V-образные двигатели (рис. 4), цилиндры которых расположены в два ряда по ходу движения. Угол между рядами цилиндров — 90 °. Один ряд цилиндров немного смещен относительно другого за счет установки двух шатунов на каждой шейке коленчатого вала.

Порядок работы цилиндров двигателя

Двигатели с таким расположением цилиндров иногда называют оппозиционными двигателями, они удобно располагаются под полом кузова, например, в автобусах. Рисунок 1.

Продольный разрез рядного двигателя ВАЗ-2121: 1 — блок-картер; 2 — коленчатый вал; 3 — блок цилиндров; 4 — вентилятор; 5 — цепной привод; 6 — воздушный фильтр; 7 — крышка ГБЦ; 8 — клапан; 9 — головка блока цилиндров; 10 — поршень; 11 — шатун; 12 — маховик многоцилиндровых двигателей (рис.

1 и 2 состоят из нескольких одноцилиндровых двигателей, конструктивно связанных в один и имеющих общий коленчатый вал.

В таком двигателе за два оборота коленчатого вала рабочим ходом будет число цилиндров (а поскольку два оборота коленчатого вала соответствуют 720 °, такты будут чередоваться с равными угловыми интервалами 0, в зависимости от количества цилиндров. , y, поэтому 9 = 720 / y.

Рабочий цикл одноцилиндрового двигателя описан выше. Автомобили, напротив, оснащены двух-, четырех-, шести-, восьми- и двенадцатицилиндровыми двигателями.

Все зависит от назначения, веса и габаритов автомобиля.

Ознакомившись с рабочим циклом одноцилиндрового двигателя, легко представить себе рабочий цикл многоцилиндрового двигателя.

Предположим, что у двигателя четыре цилиндра, тогда количество рабочих ходов во всех цилиндрах на рабочий цикл двигателя также будет четыре, а во время рабочего хода в одном цилиндре остальные три будут выполнять вспомогательные такты.

Коленчатый вал вращается равномерно за счет постоянно повторяющихся ходов отдельных цилиндров. Последовательность рабочих ходов и других ходов в цилиндрах строго регламентирована.

В четырехцилиндровых четырехтактных двигателях используются следующие последовательности работы цилиндров: 1-2-4-3 и 1-3-4-2.

Устройство автомобиля для чайников

На каждом штифте установлены по два шатуна: на первом — шатун первого и четвертого цилиндров, на втором — второго и пятого, на третьем — третьего и шестого цилиндров. Кривошипно-шатунные механизмы V-образных четырехтактных двигателей и схемы их работы показаны на рисунке 3.

Порядок работы цилиндров в таком двигателе 1-4-2-5-3-6.

В этих двигателях невозможно добиться равномерного чередования ходов цилиндров. Они проходят через 90˚ и 150˚.

Если первый цилиндр движется, четвертый цилиндр начинается под углом 90 °, второй цилиндр — под углом.150 °, пятый — 90 °, шестой — 150 °, что является существенным недостатком данного конструктивного решения расположения цилиндров в шестицилиндровом двигателе.

Принцип работы 4, 6, 8 цилиндрового двигателя

Например, когда они опускаются в первом и четвертом цилиндрах (первый цилиндр работает на рабочем такте, а четвертый — на впускном), поршни поднимаются во втором и третьем цилиндрах (второй цилиндр — выпускной, а третий — компрессионный). Картинка № 9.

Принципиальная схема последовательности работы четырехтактной последовательности Последовательность рабочих ходов в цилиндрах двигателя называется последовательностью цилиндров. Для испытанных четырехцилиндровых двигателей порядок работы 1-3-4-2.

Число ходов на оборот увеличивается с увеличением числа цилиндров, и коленчатый вал вращается более равномерно.

Так, например, четырехцилиндровый двигатель при каждом положении рабочего хода коленчатого вала в одном цилиндре, восьмицилиндровый — сразу в двух, а двенадцатицилиндровый — в трех цилиндрах.

Устройство автомобилей

Таким образом, рабочий цикл двигателя состоит из фаз газораспределения. Вся нагрузка на коленчатый вал должна быть равномерной, чтобы вал случайно не сломался, а двигатель работал плавно.

Ключевым моментом является то, что последовательные цилиндры никогда не могут находиться рядом друг с другом. Главный цилиндр всегда является цилиндром № 1. Двигатели одного типа, но с разными модификациями, могут иметь разные характеристики цилиндра.

Четыреста шестой двигатель ЗМЗ работает следующим образом: 1-2-4-3, а четыреста шестой: 1-3-4-2.

Полный цикл четырехтактного двигателя выполняется за два полных оборота коленчатого вала.

Колена коленчатого вала установлены под определенным углом для облегчения вращения поршней.

Многоцилиндровые двигатели

Чем больше потери на трение в двигателе и тем меньше вспомогательные приводы двигателя.

Значение механического КПД автомобильного двигателя составляет 0,70-0,85.

Эффективный КПД двигателя — это отношение тепла, преобразованного в полезную работу, к теплу, которое может быть выделено при полном сгорании топлива.

КПД карбюраторных двигателей составляет 0,21-0,28, а дизельных двигателей 0,29-0,42.

В одноцилиндровом четырехтактном двигателе он совершал всего один ход на два оборота коленчатого вала (720 °).

Поэтому, несмотря на маховик, коленчатый вал вращается неравномерно: быстрее на ходу и медленнее на остальных трех ходах.

Работа однорядного четырехцилиндрового двигателя Вращение коленчатого вала Угол поворота коленчатого вала, градусы Первый, второй, третий, четвертый цилиндры Первый оборот 0 — 180 Приемное сжатие Вход 180 — 360 Вход Выход Сжатие Второй оборот 360 — 540 Вход Сжатие Выход 540-720 Впускное отверстие для натяжения компрессионного механизма ** * Работа шестицилиндрового рядного двигателя В однорядном, четырехтактном, шестицилиндровом двигателе такое же измерение хода происходит после угла поворота 120 °. коленчатого вала, так что шатунные штифты находятся под одинаковым углом друг к другу, а оси шкворней 1 и 6, 2 и 5 и 3 и 4 совпадают.

Возможны четыре режима работы такого двигателя. В двигателях отечественных автомобилей порядок операций 1-5-3-6-2-4 следует брать за правило (например, двигатели ЗИЛ-157КД, ГАЗ-52-04).

Порядок работы 4 цилиндрового двигателя

Обычно автовладельцы не задумываются о порядке активности цилиндров двигателя своего автомобиля, ограничиваясь знанием числа таковых. И в большинстве случаев просто нет необходимости углубляться в такие технические детали. Но информация о работе цилиндров оказывается полезной, когда нужно, например, выставить зажигания или отрегулировать клапана, в других ситуациях самостоятельной наладки и ремонта, когда нужно починить автомобиль без возможности добраться до СТО, или просто при желании сделать все самому. Далее мы узнаем, каков порядок работы 4-цилиндрового двигателя, и выясним последовательность для некоторых других компоновок.

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

• конструкция газораспределительного механизма;
• углы между кривошипами коленвала автомобиля;
• расположение цилиндров – V-подобное или рядное;
• устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

• Впуск.

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

• Сжатие.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

• Рабочий ход.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

• Выпуск.

По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.

Интересно: у дизельного двигателя цикл иной. При впуске всасывается только воздух, а горючее впрыскивается посредством ТНВД уже после сжатия воздушной массы в цилиндре. Контактируя с разогретым от сжатия воздухом, дизтопливо воспламеняется.

Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Важно: если цилиндры работают последовательно, они не должны быть расположены рядом. Именно с учетом этого условия производители моторов разработали определенные схемы порядка чередования тактов.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

Рассмотрим типичный порядок у некоторых двигателей.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

• рядная;
• оппозитная.

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

• система 1–2–4–3 – менее популярная;
• основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

4-цилиндровая оппозитная компоновка

В таком моторе «горшки» размещены в два ряда под 180 градусов. Это позволяет сделать силовой агрегат сбалансированным и снизить центр тяжести, а коленвал получает меньшие нагрузки. Благодаря этому мотор подобной компоновки, при той же массе, выдает больше снимаемой мощности и оборотов.

Цилиндры в этих ДВС работают по отличной схеме: основная 1–3–2–4, и альтернативная 1–4–2–3.

Здесь поршни достигают т.н. «верхней мертвой точки», часто сокращаемой до ВМТ, одновременно с обеих сторон.

Интересно: встречаются машины с V-образными агрегатами на 4 цилиндра, но подобные образцы на рынке относительно редки, основную массу составляют рядные и оппозитные.

Пятицилиндровые

Это агрегаты с 5 цилиндрами, стоящими в ряд. Относительное смещение шатунных шеек коленвала — 72 градуса. Встречаются как двух- так и четырехтактные образцы, для первых (2 такта) стандартный порядок оптимальной работы блока цилиндров для данных двигателей – очередность активации 1–2–4–3–5. Ею обеспечивается равномерность возгорания топлива. Эти моторы широко применяются в судовой технике.

На легковых автомобилях инженерами сообщается иной порядок работе «горшков» 5 цилиндровых типичных двигателей – система 1–2–4–5–3.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Интересно: рассматриваемая шестицилиндровая конструкция считается одной из наименее сбалансированных.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

• вариант 1–5–4–2–6–3–7–8 — основной;
• принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Как определить порядок

Чтобы узнать, по какой схеме работает мотор, необходимо изучать документацию на автомобиль и конкретный силовой агрегат, визуально определить это затруднительно.
