Маркировка свечей зажигания – правила расшифровки

Маркировка свечей зажигания — ключевой элемент для автолюбителей и специалистов по ремонту, который помогает правильно выбирать и заменять этот важный компонент двигателя. Понимание расшифровки маркировки позволяет определить калильное число, размеры резьбы, головки ключа и искровой зазор, что влияет на эффективность работы двигателя и его долговечность. В статье рассмотрим правила расшифровки маркировки свечей зажигания, что поможет сделать осознанный выбор и избежать распространенных ошибок при обслуживании автомобиля.

Устройство свечей – что нужно знать автомобилистам?

Составляющие свечей зажигания (СЗ), находящиеся в камере сгорания, подвергаются значительным электрическим, механическим, химическим и тепловым воздействиям. Поэтому к конструкции искровых устройств предъявляются строгие требования. Качество свечей зажигания и их технические характеристики напрямую влияют на стабильность работы двигателя, его запуск, экономию топлива и уровень токсичности выхлопных газов.

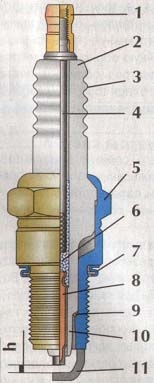

Основным элементом свечи зажигания является корпус (обозначен цифрой 5 на рисунке). Он имеет шестигранник для ключа (1) и резьбу, что позволяет установить устройство в головку блока цилиндров. Корпус защищен от коррозии специальным покрытием.

Опорная поверхность свечи может быть как конической, так и плоской. Она оборудована уплотнительным кольцом (7), необходимым для обеспечения герметичности соединения между головкой блока и свечой.

Изолятор (2) изготавливается из высокопрочной технической керамики. Он имеет особое оребрение, известное как барьеры тока (3). Сверху изолятор покрыт глазурью, а его часть, обращенная в сторону камеры сгорания, выполнена в форме конуса (10) и оснащена тепловодящей шайбой (9).

Внутри свечи располагаются контактный стержень (4) и центральный электрод (8). Центральный электрод изготавливается из сплавов или металлов с высокой жаростойкостью. В некоторых моделях свечей зажигания между этими элементами дополнительно устанавливается резистор, который помогает уменьшить радиопомехи. Герметизация этих компонентов осуществляется с помощью стеклогерметика (6).

Сбоку к корпусу приварен дополнительный электрод (11), который состоит из двух металлов (медь и жаропрочная оболочка). Это решение обеспечивает ему увеличенный срок службы по сравнению с обычными изделиями, выполненными из одного материала.

Эксперты в области автомобильной техники подчеркивают важность правильной расшифровки маркировки свечей зажигания. Каждая свеча имеет уникальный код, который содержит информацию о ее характеристиках, таких как тип, размер резьбы, теплотворная способность и конструктивные особенности. Например, буквы и цифры в маркировке могут указывать на материал изолятора, степень нагрева и даже производителя. Понимание этих обозначений позволяет механикам и автовладельцам выбирать подходящие свечи для конкретного двигателя, что в свою очередь влияет на его производительность и экономичность. Неправильный выбор может привести к снижению мощности, увеличению расхода топлива и преждевременному износу двигателя. Поэтому эксперты рекомендуют внимательно изучать маркировку и консультироваться с профессионалами при выборе свечей зажигания.

Расшифровка маркировки свечей Denso и NGK

Как расшифровать маркировку искрогенерирующих устройств российского производства?

Ключевой тепловой показатель свечи зажигания – калильное число (к.ч.). Оно указывает на давление, необходимое для возникновения зажигания. В зависимости от величины этого числа СЗ делят на:

• горячие (к.ч.– от 8 до 14);
• холодные (от 20 и выше);
• средние (17–19).

Приспособления для получения искры с малым калильным числом быстро перегреваются и выходят из строя, с большим – безаварийно работают при повышенных температурах в агрессивных средах. Российские предприятия выпускают свечи с к.ч. 8, 26, 11, 23, 14, 20, 27. Стандартной шкалы калильных чисел у зарубежных производителей нет.

Большое значение имеют и технические характеристики свечей зажигания. К ним относят:

• Искровой зазор между электродами (h на рисунке).
• Длину и сечение резьбы.
• Размер головки ключа.

Величина искрового зазора варьируется в пределах 0,5–2 мм. Рекомендуемое его значение указывается в инструкции по обслуживанию двигателя транспортного средства. Зазор бывает нерегулируемым либо регулируемым. Первый характерен для СЗ без боковых электродов. Сейчас такие конструкции встречаются редко. Регулируемый зазор характерен для свечей, у которых есть возможность подогнуть боковой электрод. Диаметр СЗ обычно равняется 14 мм, длина – от 12 до 25 мм. Размер головки колеблется в пределах 14–18 мм.

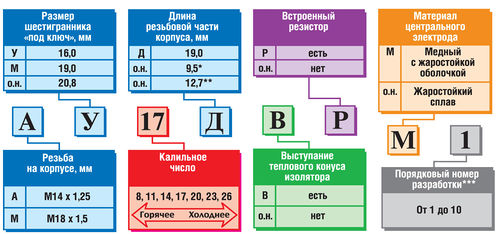

Маркировка свечей зажигания – это код, состоящий из букв и цифр. Он описывает технические характеристики генерирующих искру приспособлений – калильное число, размеры отдельных частей устройства, материал изготовления электрода (центрального). Пример расшифровки приведен на рисунке ниже.

Следует обратить внимание на следующие нюансы. СЗ с длиной резьбы на корпусе 12,7 (**) и 9,5 (*) мм имеют размеры М14х1,25 (и никакие другие). Номер разработки (***) варьируется от 1 до 10. Под сокращением о. н. понимают выражение «обозначение не ставится».

Зарубежные аналоги отечественных свечей зажигания указаны в таблице. С ее помощью несложно подобрать устройства, подходящие под конкретный тип двигателя.

Интересные факты

Вот несколько интересных фактов о маркировке свечей зажигания и правилах их расшифровки:

1. Кодировка и характеристики: Маркировка свечей зажигания обычно состоит из буквенно-цифрового кода, который содержит информацию о типе, размере, теплоте и конструкции свечи. Например, первая буква может указывать на тип резьбы, а цифры могут обозначать теплоту, что помогает подобрать свечу, соответствующую требованиям конкретного двигателя.

2. Теплотный диапазон: Теплотный диапазон свечи зажигания играет ключевую роль в ее работе. Свечи с низким теплотным диапазоном быстрее отводят тепло, что подходит для высоких нагрузок, тогда как свечи с высоким теплотным диапазоном лучше сохраняют тепло, что важно для двигателей с низкими оборотами. Правильный выбор теплотного диапазона помогает избежать проблем с зажиганием и увеличивает срок службы свечей.

3. Стандарты и совместимость: Существуют международные стандарты, такие как ISO и SAE, которые регулируют маркировку свечей зажигания. Это позволяет производителям и потребителям легко находить совместимые свечи для различных автомобилей, что особенно важно для автолюбителей и механиков при замене свечей.

Простой подбор свечей зажигания по маркировке – это надо знать!

Свечи зарубежных брендов – особенности маркировки

Иностранные производители используют для маркировки свечей зажигания как цифры, так и латинские буквы. Однако единой системы обозначения свечей за границей не существует, и каждая компания применяет свои собственные методы кодирования.

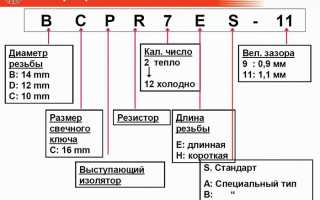

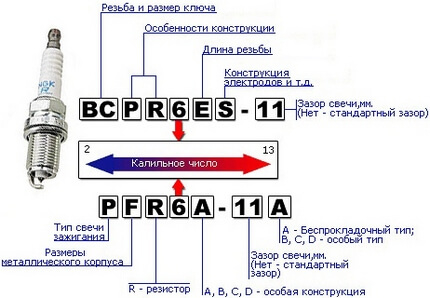

Например, свечи зажигания японской компании NGK, такие как марки BKR и ZFR, обозначаются как BPR6ES. В этом коде буква B указывает на стандартный шаг и диаметр резьбы (М14х1,25), R обозначает наличие резистора (если его нет, эта буква опускается), S – это стандартный электрод, а E указывает на размер резьбы. Цифра 6 обозначает калильное число.

Чешские свечи Brisk и Denso имеют коды, например, DOR15YC-1. В этой маркировке буквы и цифры означают следующее:

• D – стандартная резьба под шестигранник на 14 с шагом 1,25 мм;
• O – конструкция соответствует стандартам ISO;
• R – наличие резистора;
• 15 – калильное число;
• C – медный электрод;
• Y – вынесенный разрядник;
• 1 – зазор, равный 1–1,1 мм.

Маркировка свечей Bosch, таких как SUPER PLUS, SUPER и BOM, выглядит как W7BC и WR7DS. Здесь W обозначает резьбу на 14, R указывает на наличие резистора, а 7 – это калильное число. Буква S обозначает серебряный сплав (O – стандартный металлический, C – медный, P – платиновый), а D указывает на длину резьбовой части.

Свечи под брендом Champion имеют обозначение RN9BYC4. В этом коде R обозначает обычный резистор (O – проволочный, E – экран), N указывает на резьбу, BYC – это боковые электроды с медным сердечником, 9 – калильное число, а последняя цифра указывает на величину зазора.

Советы по выбору свечей зажигания в зависимости от типа двигателя

Выбор свечей зажигания – это важный этап в обслуживании автомобиля, который напрямую влияет на его производительность и экономичность. При выборе свечей зажигания необходимо учитывать тип двигателя, так как разные двигатели требуют различных характеристик свечей. Ниже приведены рекомендации по выбору свечей зажигания в зависимости от типа двигателя.

1. Бензиновые двигатели: Для бензиновых двигателей обычно используются свечи с медным, никелевым или платиновым сердечником. Медные свечи обеспечивают хорошую проводимость и быстрое нагревание, что делает их идеальными для стандартных бензиновых двигателей. Однако они имеют меньший срок службы по сравнению с платиновыми и иридиевыми свечами. Платиновые свечи, в свою очередь, обладают большей долговечностью и устойчивостью к коррозии, что делает их подходящими для двигателей с высокой производительностью. Иридиевые свечи, имеющие самый высокий срок службы и отличные характеристики, идеально подходят для современных бензиновых двигателей, обеспечивая стабильную работу и экономию топлива.

2. Дизельные двигатели: Дизельные двигатели используют свечи накаливания вместо традиционных свечей зажигания. Эти свечи необходимы для предварительного нагрева воздуха в цилиндрах, что облегчает запуск двигателя в холодную погоду. При выборе свечей накаливания важно учитывать их мощность и время нагрева. Свечи с более высокой мощностью обеспечивают более быстрое нагревание, что особенно важно для дизельных двигателей, работающих в условиях низких температур.

3. Турбированные двигатели: Для турбированных бензиновых двигателей рекомендуется использовать свечи с более холодным тепловым диапазоном, чтобы избежать перегрева и детонации. Такие свечи обеспечивают лучшую теплоотводимость и стабильную работу в условиях повышенного давления и температуры. Также стоит обратить внимание на свечи с иридиевыми или платиновыми электродами, которые способны выдерживать более высокие нагрузки.

4. Спортивные и высокопроизводительные двигатели: Для спортивных автомобилей и двигателей с высокой мощностью рекомендуется использовать свечи с низким тепловым диапазоном и более коротким зазором между электродами. Это позволяет достичь более эффективного сгорания топливной смеси и улучшить отклик двигателя. В таких случаях также могут использоваться свечи с иридиевыми электродами, которые обеспечивают стабильное зажигание даже при высоких оборотах.

5. Электрические и гибридные автомобили: В электрических и гибридных автомобилях используются специальные системы зажигания, которые могут отличаться от традиционных. При выборе свечей для таких автомобилей важно учитывать рекомендации производителя, так как они могут иметь уникальные требования к свечам зажигания.

В заключение, выбор свечей зажигания должен основываться на типе двигателя и его характеристиках. Правильный выбор свечей не только улучшит работу двигателя, но и продлит срок его службы, а также повысит экономичность автомобиля. Рекомендуется всегда следовать рекомендациям производителя и учитывать условия эксплуатации автомобиля при выборе свечей зажигания.

Как правильно подбирать свечи зажигания | Калильное число на маркировке

Вопрос-ответ

Как читать маркировку свечей зажигания?

Первые буквы означают диаметр резьбы, конструкцию свечки. Первая цифра — калильное число. Затем идет информация об особенностях свечи и зазоре между электродами. D — повышенная надежность зажигания, тонкий электрод.

Как расшифровать номера свечей зажигания?

Расшифровка номеров деталей и складских номеров свечей зажигания. Номер по каталогу — это случайное 3-, 4- или 5-значное число, не связанное с калильным числом или типом свечи. Пример: DPR5EA-9, 2887. DPR5EA-9 — это номер детали, а 2887 — номер по каталогу. Исключением являются гоночные свечи.

Что означают цифры в артикуле свечи зажигания?

«Что означают цифры в артикуле свечи зажигания?» – один из самых часто задаваемых вопросов в нашем сообществе. Сегодня мы ответим на него. Цифры, указанные в артикуле, означают калильное число. Эта величина указывает, в каком тепловом диапазоне должна работать свеча зажигания.

Что означает маркировка свечи А17Д?

Маркировка российских свечей (на примере А17ДВ-10) следующая: первой в обозначении стоит буква “А”, что означает резьбу М14х1,25. Затем может стоять буква “К” — коническое посадочное место, или “М” — малогабаритная свеча. Если буквы нет, то плоское уплотнительное седло.

Советы

СОВЕТ №1

Изучите основные обозначения на упаковке свечей зажигания. Обычно они содержат информацию о типе свечи, её теплоте и резьбе. Зная эти параметры, вы сможете выбрать подходящие свечи для вашего автомобиля.

СОВЕТ №2

Обратите внимание на материал, из которого изготовлены свечи. Например, платиновые и иридиевые свечи имеют более длительный срок службы и лучше подходят для современных двигателей, чем стандартные медные.

СОВЕТ №3

Проверяйте совместимость свечей с вашим автомобилем. Используйте руководство пользователя или онлайн-каталоги, чтобы убедиться, что выбранные вами свечи соответствуют рекомендациям производителя.

СОВЕТ №4

Не забывайте о регулярной замене свечей зажигания. Следите за интервалами замены, указанными в руководстве по эксплуатации вашего автомобиля, чтобы избежать проблем с запуском и работой двигателя.
