Как проверить диодный мост мультиметром не выпаивая

Вся электроника начинается с питания. Одно дело, если используется батарея — тут все понятно. Аккумулятор, или химический элемент, из которого выходят ровно два контакта «плюс» и «минус», с требуемым постоянным током. Подключил к схеме — все работает. Главное не перепутать полярность. Другой случай, когда питание берется от сети переменного тока, к примеру, бытовой 220 В. Энергию из розетки просто так к основной схеме большинства устройств подключить невозможно. Ток в ней меняет свой знак с частотой 50/60 Гц. Да и вольтаж слишком избыточен, внутренние компоненты большинства аппаратуры рассчитаны на более низкое напряжение питания.

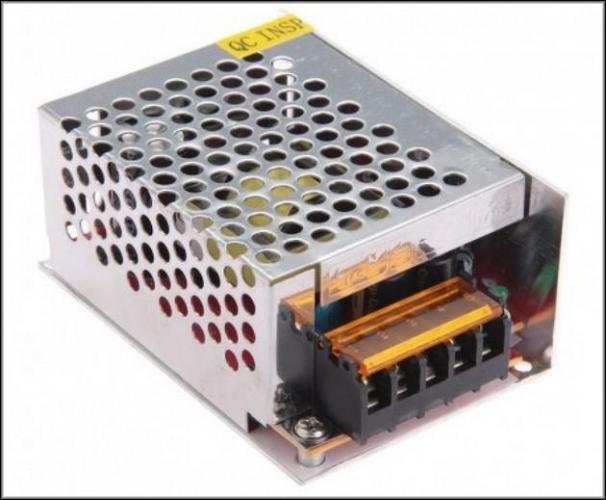

Здесь на помощь приходят понижающие блоки, которые, вне зависимости от исходящих вольт делятся на трансформаторные и электронные. В обоих вариантах конструкции есть диодный мост. Он нужен для выпрямления пониженного переменного тока, до состояния полупериода. Который, в свою очередь, проходя через параллельно подключенный конденсатор, становиться непрерывным и постоянным, питая далее расположенные компоненты схемы.

Любой ремонт не функционирующего оборудования, начинается с проверки БП основной схемы, и диодного моста, как его части. Выполняется процедура прозвонкой мультиметром всех четырех элементов связки, так как выход, даже одного из них из строя, приведет к блокировке течения тока дальше.

Что нужно знать о диодных мостах

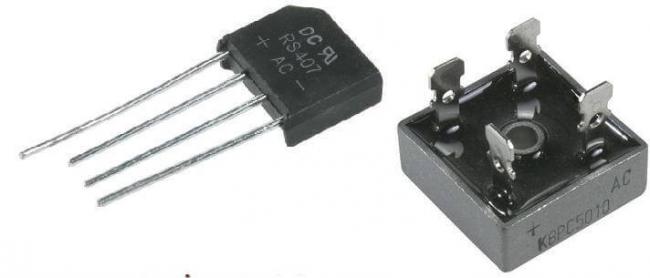

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

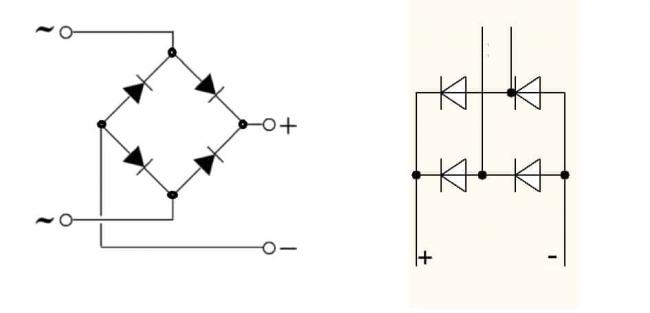

На схеме место подключения переменного напряжения обозначено символами AC или «

Читайте также:

До какой температуры можно ездить на зимней резине липучке

», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

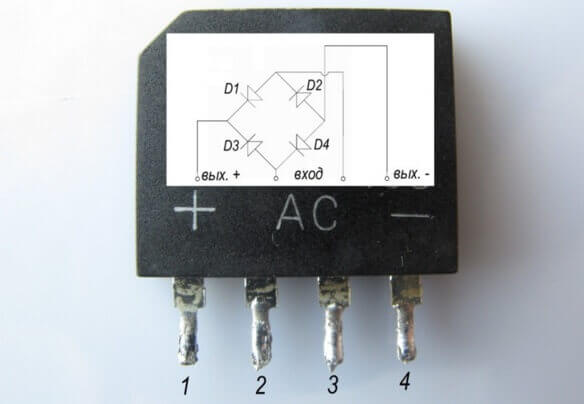

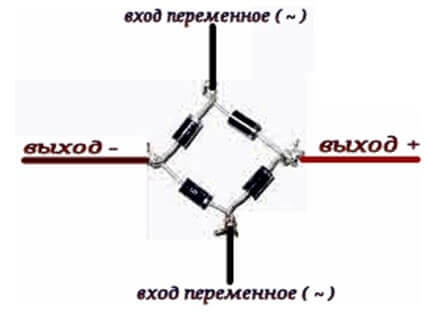

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Варианты исполнения и схема

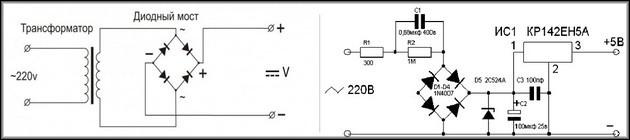

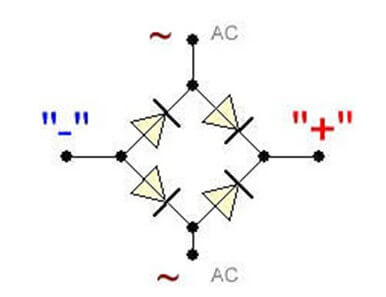

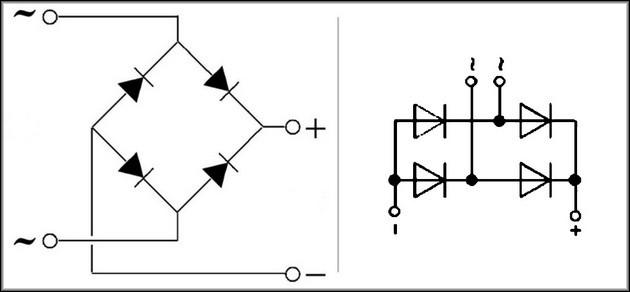

Абсолютно все существующие диодные мосты выполнены по следующей схеме:

Назначение связки полупроводников — в разделении синусоидального переменного тока на «+» и «−». Поступление электронов на выход идет не постоянно, а импульсами с частотой изначальной сети.

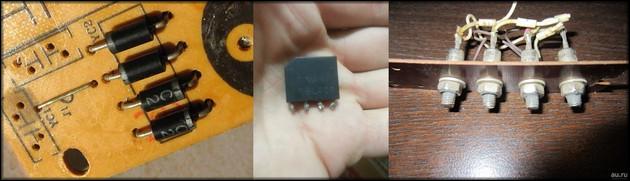

Сборки диодов на плате могут быть представлены, и раздельными элементами, и единой деталью в микрокорпусе. Структура внутреннего соединения диодов, в обоих случаях, однообразна.

Читайте также:

Что значит 14g спицы

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

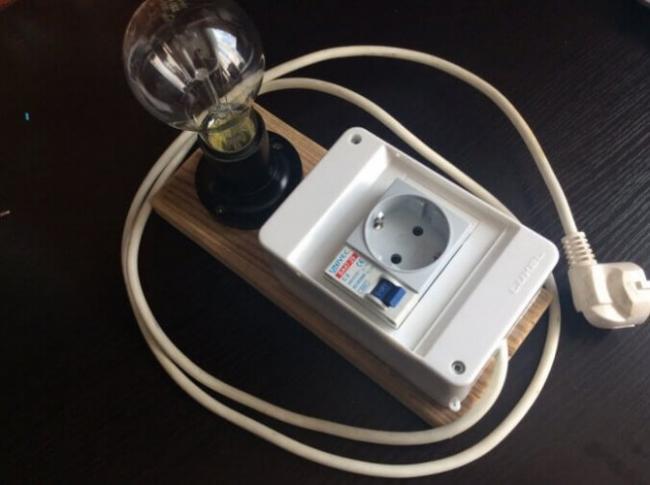

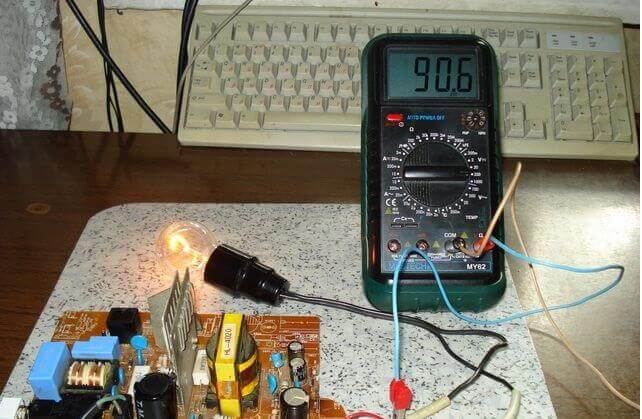

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

Читайте также:

Что такое psi давление в шинах

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

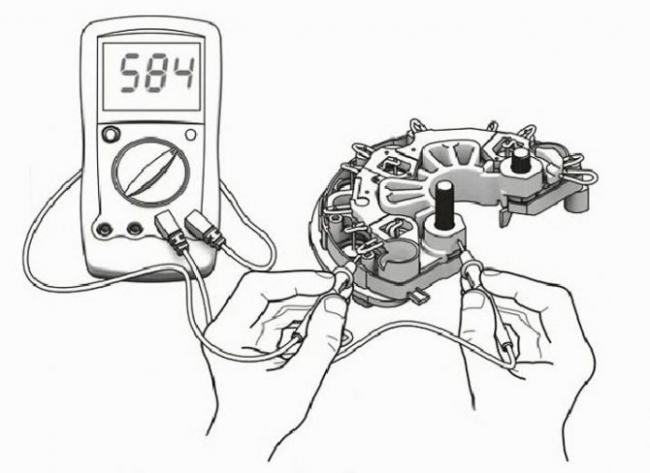

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

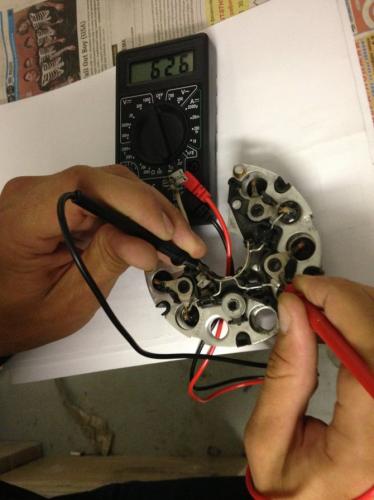

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Читать также: Из чего состоит медь состав

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

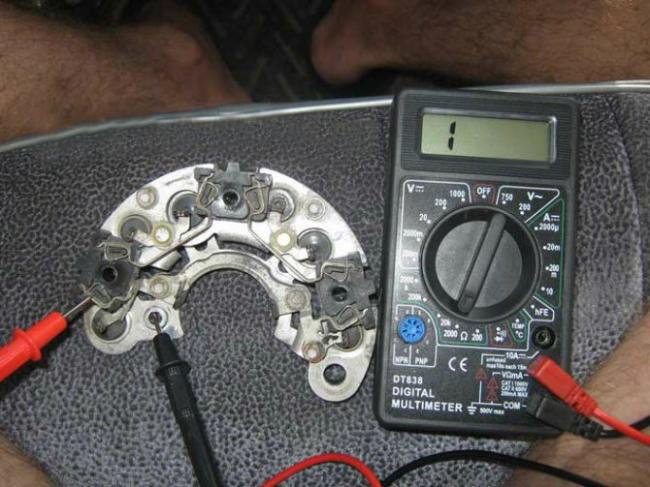

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

или AC), если сработала прозвонка – он пробит.

Читайте также:

Где стоит топливный фильтр на шкода октавия а5

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Функции ДМ

Если вспомнить курс физики еще со школьной программы, то мы сделаем вывод, что существует две разновидности электротока. Это постоянный и переменный. Чем они друг от друга отличаются?

Тут ничего сложного. Ключевым отличием является то, что переменный ток имеет заряженные частицы, которые движутся в разных направлениях. В случае же с постоянным током движение всегда осуществляется только в одном направлении.

Хочется заметить, что у переменного тока экономические характеристики заметно лучше. Они эффективнее справляются с передачей тока на достаточно большие расстояния. Проблема лишь в том, что на большинстве электроприборов транспортных средств предусматривается питание именно от постоянного тока. Чтобы автомобиль мог нормально функционировать, электрозависимое оборудование должно получить определенное количество постоянного тока. Сам генератор дать его не может, поскольку вырабатывает переменный вид тока.

Решить эту проблему позволяет наш сегодняшний герой. То есть диодный мост. Выглядит он как пара металлический электропроводящих пластин. На них располагаются диоды, выступающие в качестве полупроводников. Они установлены в определенной последовательности.

ДМ позволяет пропускать ток, но при этом мост задает одно направление. То есть происходит процесс выпрямления. Нюанс еще и в том, что мост задает движение только одном направлении. А именно от генератора на бортовую сеть.

Исправность ДМ не вечная. Периодически элемент генератора выходит из строя

И не важно, какой у вас автомобиль. Это может быть:

ВАЗ 2107;
ВАЗ 2114;
Тойота Королла;
Лада Приора;
Ниссан Кашкай;
Деу Матиз;
ВАЗ 2110;
Митсубиси Лансер;
Форд Мондео;
УАЗ Патриот;
Хендай Солярис и пр.

Вне зависимости от автомобиля, можно и нужно проверить работоспособность устройства своими руками. Для этих целей актуально воспользоваться тестером.

Если не уверены в правильности своих действий, посмотрите наглядные видео. Не спешите делать виноватым во всем именно мост. Не разбирая и не выпаивая диоды, сначала убедитесь в его неисправности.

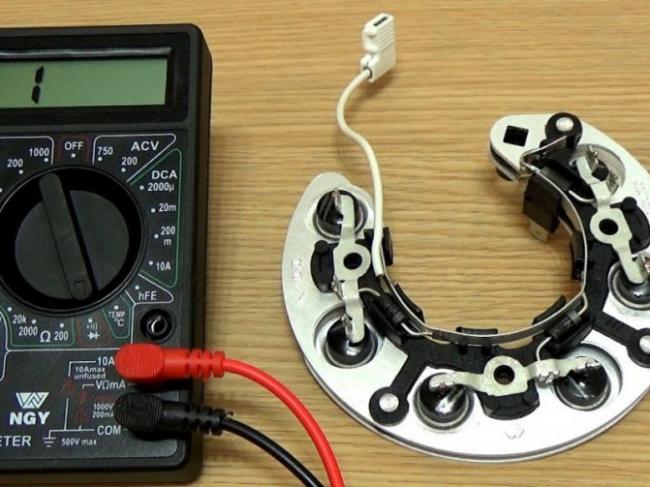

Полная проверка диодного моста

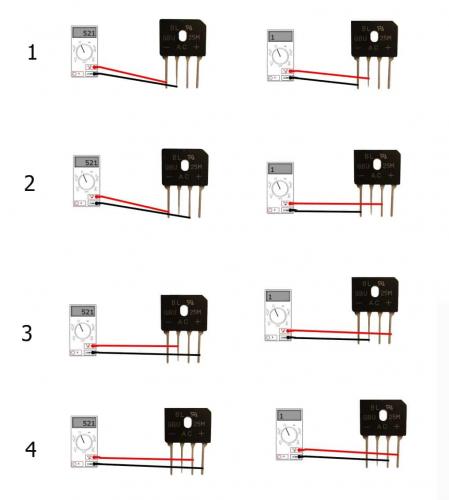

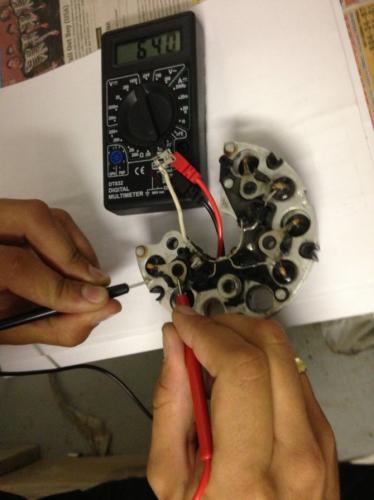

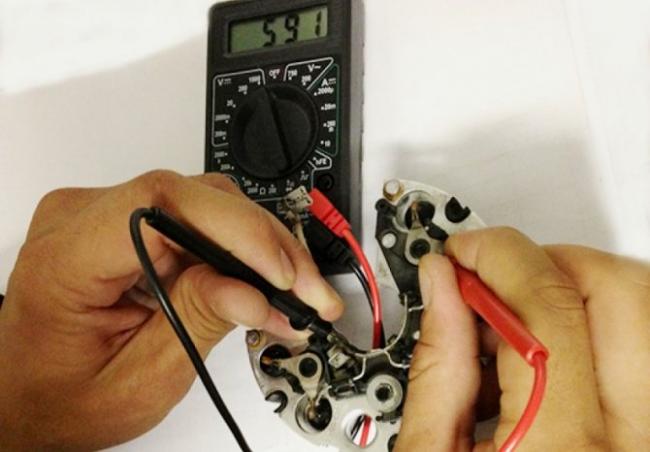

Также проверить диодный мост мультиметром можно по следующей инструкции:

», в обоих случаях должно быть порядка 500 на экране прибора. Ставим черный щуп на «–», красным касаемся выводов «

или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Будет полезно прочитать:

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Нередко причиной поломки является выход из строя полупроводника – небольшого элемента электронной «начинки». Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.

Произвести подобные манипуляции можно самостоятельно в домашних условиях без привлечения специалиста. Для этого понадобится знание основ электротехники и специальный измерительный прибор – мультиметр. В случае, когда диод невозможно выпаять из схемы, придется проявить креативность и создать адаптированное для этих условий устройство.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

Убираем крышку, достаем дистанционную втулку;
Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

Вынимаем болты, и вытаскиваем статор из крышки;
Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

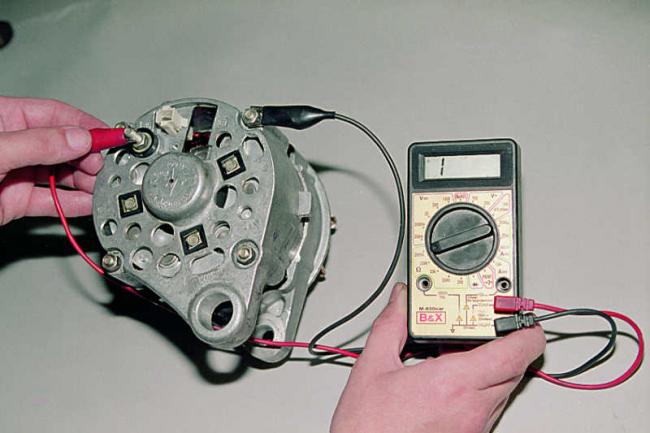

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

очищаем все детали от пыли, грязи
продуваем воздухом с помощью компрессора.
металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Как правильно проверять диоды мультиметром

Диод – простейший полупроводник, в строении которого присутствует PN-переход и 2 электрода: катод и анод.

Особенностью данного элемента является пропускная способность тока только в одном направлении: от анода на катод. При этом на первый электрод полается «+», а на второй «-».

Важно! Электрический ток в условиях диода не способен идти в обратном направлении от катода к аноду.

В ходе неправильного подключения или воздействия электростатического разряда диод может выйти из строя. Для проверки полупроводника на исправность следует определить его вид и запастись тестером-мультиметром.

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.

Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.

Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.

Читать также: Не включается микроволновка самсунг причина видео

Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.

С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.

Основными причинами неисправности таких полупроводников являются:

Превышение максимально допустимого уровня электрического тока.
Некачественные детали или заводской брак.
Высокое обратное напряжение.
Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

Мультиметр

Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.

Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.

Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.

Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.

Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.

Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.

Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.

Внизу на панели прибора можно увидеть несколько разъемов:

«COM» — общий, заземленный (для черного щупа);
«VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
«10 А» — гнездо для провода, позволяющего измерить ток до 10А.

Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).

Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

красный щуп вставляется в гнездо с обозначением «VΩmA»;
черный – в разъем «COM»;
выбирается режим для измерения сопротивления;
конец красного щупа подключается к аноду, а черного к катоду;
снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

Важно! Уровень напряжения полупроводника зависит, в том числе, и от типа диода, что обязательно следует учитывать в ходе измерений.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Читать также: Холодное копчение без дымогенератора

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
Приготовить мультиметр с режимом тестирования транзисторов.
Сконструированный переходник подключить к тестеру.
Поднести щупы к ножкам полупроводника, находящегося в схеме.
Провести проверку.

Как проверить без монтажа

Осуществить проверку бытового или автомобильного оборудования на месте и не разбирать генератор с выпаиванием деталей можно. Это несложная задача. Для этого необходимо открутить имеющиеся генераторные провода с регулятором напряжения, играющие большую роль в процессе, поставить на омметровый режим контрольный мультиметровый тестер и подключить лампу к транспортному электрооборудованию.

Вам это будет интересно Расцветка шин по фазам

Схема проверки без монтажа

Благодаря такому методу можно быстро осуществить проверку исправности всего моста или отдельных диодов, не заглядывая в оглавление учебных пособий. Также полупроводники можно проверить с помощью лампы. Для этого аккумулятор подключается к лампе и около нее делают разрыв. Счищенные концы будут служить щупами, чтобы облегчить проверку. Они вместе приживаются к корпусной части и диодным выводам в одной полярности, а потом в другой. При первом случае исправный полупроводник зажжет лампочку, а в ином варианте этого не произойдет. При этом будет слышное негромкое попискивание, и происходить токовое преобразование.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

Перед проверкой необходимо определить тип полупроводника.
Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
Новейшие модели тестеров снимают сразу несколько параметров.
При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
Произвести проверку можно не выпаивая полупроводник.

Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.

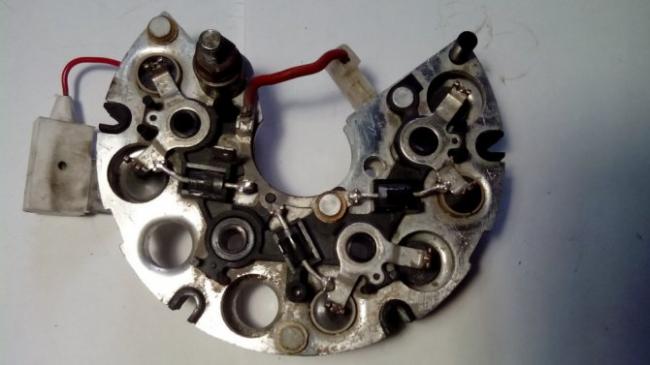

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

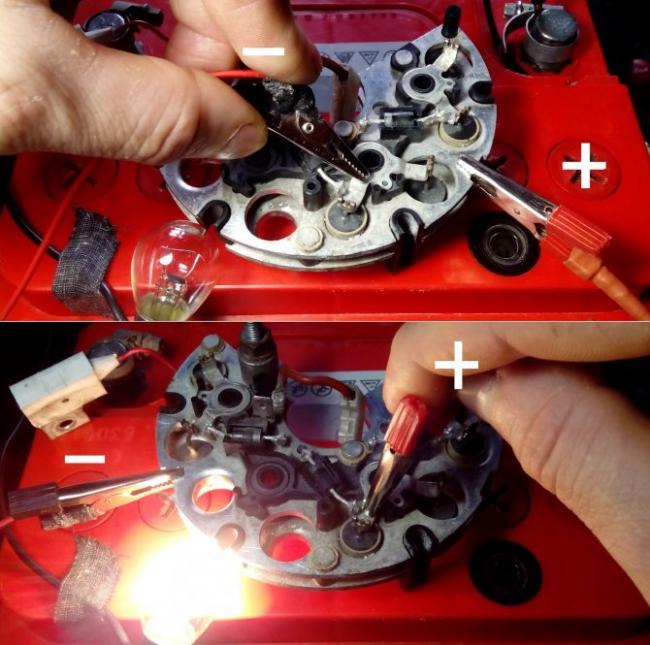

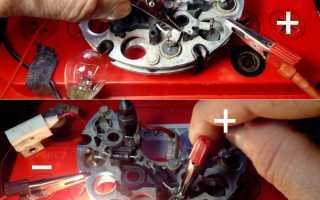

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

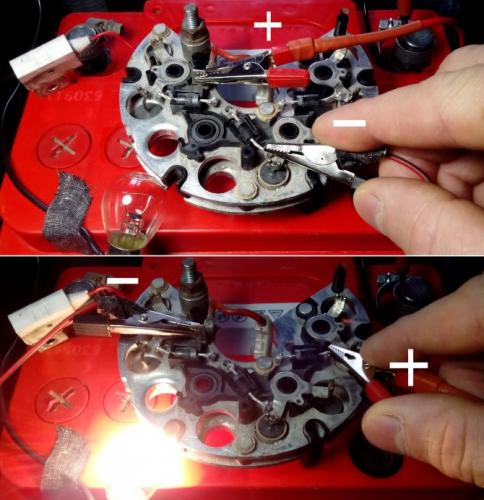

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

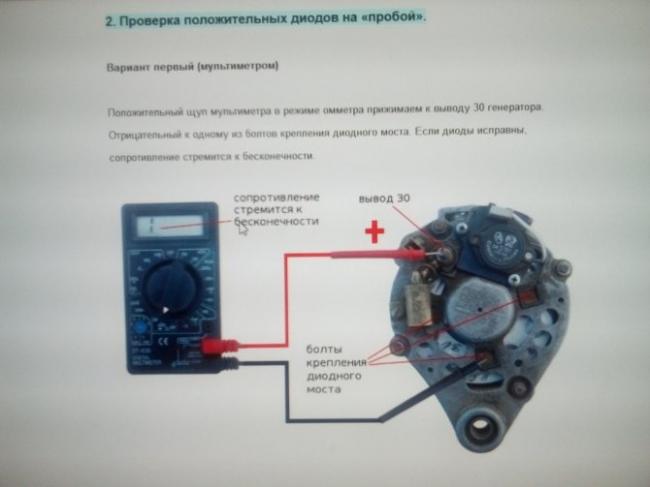

2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Способы диагностики

Есть два основных метода, которые позволят определить неисправность диодного моста генератора. Подбирать нужно исходя из того, что есть под рукой. Первый вариант предполагает наличие мультиметра, причем подойдет вариант самого начального уровня, который стоит недорого. Второй – это обычная лампочка на 12 В с тремя длинными проводами, чтобы можно было присоединить их к нужным контактам.

Диагностика при помощи мультиметра

Разберем вариант без снятия диодного моста, так как он требует меньше времени. Проверку несложно провести и на установленном узле, если знать основные особенности. Процесс прост, предварительно нужно обеспечить доступ к контактам генератора. После этого провести следующие проверки:

При проверке на замыкание положительный контакт мультиметра прижать к выводу 30, а отрицательный к корпусу. Если с диодным мостом все в порядке, показатели сопротивления будут стремиться к бесконечности. Любые другие показания указывают на проблему.
Чтобы узнать, не пробиты ли положительные диоды, следует приставить плюсовой вывод к 30 контакту на генераторе, а отрицательный к болту крепления диодного моста. Если все в порядке, сопротивление будет стремиться к бесконечности.
Чтобы протестировать работоспособность отрицательных диодов, нужно плюсовой щуп прижать к болту, которым закреплен диодный мост, а минусовой приставить к корпусу. Показания должны стремиться к бесконечности.
Для проверки дополнительных диодов положительный контакт мультиметра следует прижать к 61 выводу на генераторе, а отрицательный – к крепежному болту диодного моста. Как и во всех случаях выше, сопротивление должно стремиться к бесконечности.

Не забудьте предварительно перевести прибор в режим омметра.

Используя простые рекомендации, можно буквально за несколько минут проверить и узнать, сгорел диодный мост или причина кроется в другом узле. Использовать можно не только мультиметр, но и любой другой прибор, если в нем есть режим омметра.

Проверка моста при помощи лампочки

Этот вариант особенно хорошо подойдет в дороге, ведь для него нужна только лампочка на 12 вольт и три длинных провода с оголенными концами. Или можно использовать готовую контрольную лампу, они продаются в автомагазинах. В этом случае действовать так:

Для выявления замыкания плюс нужно прижать к 30 выводу на генераторе, а минус замкнуть на корпус. Если лампочка горит – нужно менять диодный мост, а если нет, то все в порядке.
Чтобы протестировать положительные диоды, нужно подать плюс от аккумулятора через лампочку к 30 контакту генератора. Минус от АКБ подсоединить к болту крепления моста, если лампа горит – пробит один или несколько положительных диодов.
От аккумулятора через лампочку плюс дается на болт крепления диодного моста, а минус идет к корпусу (тоже от батареи). Если лампа горит – неисправны отрицательные диоды.
Если соединить 61 вывод генератора с плюсовой клеммой АКБ через лампочку, а минусовой подать на болт крепления диодного моста, можно проверить дополнительные диоды. Если они неисправны, лампа загорится.

Этот вариант, благодаря своей простоте, позволяет быстро провести диагностику. При этом он не потребует много времени и позволит определить проблему в течение нескольких минут. Но лучше проводить работу с помощником, чтобы придерживать провода.

Диодный мост MB10F

MB10F — кремниевый диодный модуль по схеме мостового выпрямителя. Конструктивное исполнение — MBF-корпус для поверхностного монтажа (SMD).

Корпус, распиновка, схема

Предназначение

Предназначен для двухполупериодного выпрямления однофазного переменного напряжения в источниках питания радиоэлектронной аппаратуры, зарядных устройствах, адаптерах и т. п.

Характерные особенности

Миниатюрность конструкции.
Малое падение напряжения в проводящем состоянии.
Высокое значение ударного прямого тока.
Высокое значение напряжения пробоя в обратном направлении.

Характеристики, представленные ниже, определялись в следующем режиме: температура внешней среды, если не указано иное, Ta = 25°C. Однофазная сеть, частота 60 Гц, одна полуволна тока, индуктивная или резистивная нагрузка. При емкостной нагрузке значения токов необходимо уменьшить на 20%.

Предельные эксплуатационные характеристики

Превышение этих параметров приводит к необратимому ухудшению свойств или потере работоспособности любого п/п прибора.

Характеристика, ед. измерения	Обозначение	Величина
Максимальное повторяющееся обратное напряжение, В	1000
Максимальное среднеквадратичное обратное напряжение, В	U_RMS	700
Максимальное блокирующее обратное напряжение постоянного тока, В	U_DC	1000
Максимальный среднеквадратичный прямой ток, А	I_F(AV)	0,5
T_a = 110°C	0,8
Максимальный неповторяющийся ударный прямой ток, А	I_FSM	30
Тепловое сопротивление p/n-переход – внешняя среда, °С/Вт	R_ƟJA	63 ٭
Тепловое сопротивление p/n-переход – внешний вывод, °С/Вт	R_ƟJL	39 ٭
Допустимое значение интеграла плавления (интеграла Джоуля), А 2 с	I 2 t	3,74 ٭٭
Диапазон рабочих температур п/п структуры, °С	T_J
Диапазон температур хранения, °С	T_stg	-55°С…+150°С

٭ — на каждый элемент диодного модуля.

٭٭ — при протекании импульса тока длительностью 1 мс…8,3 мс.

Электрические параметры

Характеристика, ед. измерения	Обозначение	Особенности измерений	Величина
Обратное напряжение пробоя, В	I_R = 5 мкА
Максимальное падение напряжения в прямом направлении, мгновенное значение, В	U_F	I_F = 0,8 А	1,1
Максимальный обратный постоянный ток при номинальном блокирующем напряжении, мкА	I_R	T_a = 25°C	≤ 5,0
T_a = 100°C	≤ 500,0
Емкость p/n перехода при обратном напряжении, пФ	C_T	8

Модификации (версии) диодного моста MB10F

Тип	I_R	I_R	SMD
MB10F	700	0,5	25	150	85	1	5	500	13	MBF
MB10F	1000	700	1000	0,8	35	150	75	1	5	500	15	MB-F
MB10F	1000	700	1000	0,8	30	150	90	1,1	5	40	13	MBF
MB10F	1000	700	1000	1	30	150	—	5	500	—	MB-F
MB10F	1000	700	1000	0,8	35	150	70	1	5	100	13	MBF
MB10FB	1000	700	1000	0,8	30	150	95	1,1	5	40	13	MBF
MB10FH	1000	700	1000	0,8	30	150	70	1,1	5	100	13	MBF
MB10FK	1000	700	1000	1	35	150	60	1,1	5	100	13	MBF
MB10FN	1000	700	—	0,5	25	150	120	0,95	5	500	13	MBF
MB10FU	1000	700	—	1	35	150	120	1,1	5	500	25	MBF
MB10F-S	1000	700	1000	0,8	30	150	85	1	5	500	—	MBF-S
1000	700	1000	0,8	30	150	60	1	5	500	13
MB10F-0,5	1000	700	1000	0,5	20	150	110	1,1	5	40	11	MBF
MB10F-10	1000	700	1000	1	35	150	80	1,1	5	40	13	MBF
MB10F-12	1000	700	1000	1,2	40	150	75	1,1	5	80	18	MBF
MB10F-13	1000	700	1000	0,8	30	150	63	1,1	5	500	8	MBF
MB10F-15	1000	700	1000	1,5	50	150	70	1,1	5	100	25	MBF
MB10F-PJ	1000	700	1000	0,8	30	150	90	1,1	5	40	13	MBF

Аналоги

Для замены могут подойти блоки диодные кремниевые, диффузионные, выпрямительные, предназначенные для использования в источниках питания и выпрямительных устройствах аппаратуры общего назначения.

Отечественное производство

Тип	T_a	R_ƟJA	U_F	I_R	I_R	C_T	Корпус
MB10F	1000	700	1000	0,5	25	150	85	1	5	500	13
600	—	—	1	—	85	—	4	—	125	—	—
КЦ403А/Ж	600	—	—	1	—	85	—	4	—	125	—	—
КЦ404А/Ж	600	—	—	1	—	85	—	4	—	125	—	—
КЦ405А/Ж	600	—	—	1	—	85	—	4	—	125	—	—

Зарубежное производство

Тип	T_J	U_F	I_R	I_R	C_T	Корпус, примечания
MB10F	25	85	1	5	500	13	MBF (SMD)
DB107	1000	700	1000	1	50	150	—	1,1	10	500	—	DB-1 (SMD)
DB107S	1000	700	1000	1	50	125	—	1,1	10	500	—	DB-1S (SMD)
DB157	1000	700	1000	1,5	60	150	—	1,1	5	500	—	DB-1 (SMD)
DB157S	1000	700	1000	1,5	60	150	40	1,1	5	500	—	DB-S (SMD)
DF10	1000	700	1000	1	30	150	40	1,1	10	500	25	DIL (SMD)
B10S	1000	700	1000	0,8	30	150	85	1	5	—	25	MDI (SMD)
B10S	1000	700	1000	1	35	150	—	1	5	500	—	MB-S (SMD)
B500S	1000	500	—	1	40	150	60	1,1	10	—	—	SO-DIL (SMD)
MS500	1000	500	—	0,5	20	150	70	10	—	—
B500C800	1200	500	1200	0,8	45	125	—	1	5	500	—	WOB *
1200	500	1200	1	45	125	—	1	10	500	—	WOB *
W10M	1000	700	1000	1,5	40	125	36	1	10	500	—	WOB *
W10L	1000	700	1000	1,5	50	125	—	1	10	—	RC2 *
W10G	1000	700	1000	1,5	50	125	36	1	10	1000	24	AM *
RB157	1000	700	1000	1,5	50	125	—	1	10	1000	—	RB-15 *
KBP10M	1000	700	1000	1,5	50	150	28	1,1	10	500	15	KBP *

Примечание: данные в таблицах взяты из даташип компаний-производителей.

Графические иллюстрации характеристик

Рис. 1. Вид обратной ветви ВАХ выпрямителя. Зависимость обратного тока утечки I_Rот обратного приложенного напряжения на каждом из диодов моста U_R (в мгновенных значениях) при различных температурах среды.

Рис. 2. Зависимость емкости p/n перехода диода моста C_T от величины обратного приложенного напряжения U_R.

Характеристика снята при частоте напряжения f = 1 МГц.

Рис. 3. Вид прямой ветви вольт-амперной характеристики (ВАХ) выпрямителя (диодного моста). Зависимость прямого выпрямленного тока I_F от прямого падения напряжения на каждом из диодов моста U_F (в мгновенных значениях) при различных температурах среды.

Рис. 4. Зависимость допустимого среднего значения рассеиваемой мощности моста P_F(AV) от величины среднего тока нагрузки моста I_F(AV) при предельной температуре p/n переходов диодов модуля T_j = 150°C.

Рис. 5. Ограничение прямого выпрямленного тока I_F через мост при нарастании температуры внешней среды T_a.

Надписи на поле рисунка:

Note 5 – при снятии характеристик устройство было смонтировано на печатной плате одностороннего фольгированного текстолита FR-4 размерами 1” × 1” с медными контактными площадками с размерами 0,1” × 0,15”.
Note 6 — устройство было смонтировано на печатной плате одностороннего фольгированного текстолита FR-4 размерами 1” × 1” с медными контактными площадками с размерами 0,56” × 0,73”.

Рис. 5. Перегрузочная способность выпрямителя. Зависимость величины максимального неповторяющегося ударного прямого тока I_FSM от количества полуволн тока на частоте 60 Гц.

Диодный мост

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить mb10f и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «mb10f», Тип может варьироваться в весьма широком диапазоне, есть Привод IC , Регулятор напряжения , Другое , Логические ИС, и каких только еще нет. Кроме того, если вы ищите mb10f, мы также порекомендуем вам похожие товары, например 15 вт светодиодные лампы с драйвером , 13 вт светодиод , 1 шт. Приходите к нам на AliExpress, у нас вы найдете все! Защита Покупателя.

Принцип работы

Работает диодный полупроводниковый мост, проводящий ток, просто. Принцип работы основан на том свойстве, что полупроводниковый диод пропускает электрический ток в одном направлении и не пропускает в другом. Так при правильном подключении зарядов, через прибор будет проведен ток.

Отличие переменного тока от постоянного в том, что он может двигаться только в одной направленности. При этом делать это в один полупериод. На протяжении другой половины периода он может совершать противоположное движение. При подключении в цепь нескольких диодов, они начнут двигаться, создавая постоянный ток.

Собрать схему диодного моста при этом просто. Это может сделать каждый. Она включает в себя четыре диода, которое соединены друг с другом квадратом. На несколько противолежащих углов подается ток от генераторного аппарата. С нескольких иных противоположно лежащих углов убирается постоянный. На первый период делается открытие нескольких электродиодов и выпрямляется волна переменного напряжения. На второй период делается открытие еще нескольких диодов. Преобразуется, таким образом, вторая волна. В результате получается постоянное напряжение с импульсной частотой выше в несколько раз, по сравнению с той, что была при переменном.

Интересно! Представленная схема обладает своими плюсами и минусами. Чтобы использовать выпрямленный ток импульсную составляющую нужно сгладить фильтром. Благодаря выпрямлению, можно питать трансформатор и снизить его объемы. Из недостатков отмечают тот факт, что теряется мощность на тепловое рассеивание, происходит двукратное падение напряжение и ломается прибор, если один диод выходит из строя.

Принцип работы устройства

Условное обозначение и характеристики

На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.

1 видео (посмотреть) и

Характеристики диодного моста MB10F

MB10F – однофазных это диодный мост в SMD-корпусе, которого характеристики можно представить следующими основными пиковое: параметрами обратное напряжение (до 1000 В) и средневыпрямленный ток выходной (от 0,5 до 1,0 А). К его особенностям можно отнести перегрузочную высокую способность (до 25 А) и большую температуру пайки монтаже при на плату (до +260 o С). Является самым устройством мощным среди выпрямителей импортной серии Рассматриваемая.

MBxxx диодная сборка применяется преимущественно в схемах выпрямительных, различных преобразователях и импульсных блоках Стала. питания популярной в схемотехнике благодаря своей простоте, компактности и надежности. Довольно часто встречается в приборах бытовых со светодиодным освещением: лампочки, гирлянды, фонари уличные и др.

Распиновка

Внешний вид, внутренняя цоколевка и схема (распиновка) MB10F представлены на рисунке. имеет Устройство современный огнестойкий пластиковый корпус (пассивированный) MBF стеклом с четырьмя выводами, удобный поверхностного для монтажа на плату. Соответствует современным безсвинцовым экологическим нормам RoHS.

Технические характеристики

взятые, Параметры из даташит на диодный мост mb10f от производителей разных, иногда не совпадают между собой. этом При, значения некоторых из них могут отличаться заметно от типовых для данного устройства. В случаев большинстве эта особенность не критична, но все же её учитывать следует.

Например, в справочниках по электронным компонентам что, указано серия MBxxx способна выдерживать прямой средний выпрямленный ток (I_F₍_AV₎) до 0,8 А. Именно такое данного значение параметра встречается чаще всего и в Однако. даташит, у отдельных производителей оно может как варьироваться в меньшую (до 0,5 А), так и большую сторону (до 1,0 А). особенно, Иногда у более новых образцов, максимальное напряжение среднеквадратичное (V_RMS) достигает 1000 В, хотя считается типовым 700 В.

Ниже представлены основные диодного характеристики моста MB10F (при Т_А до +25 o C):

Не допускается значений превышение указанных параметров. Устройство может строя из выйти в случае не соблюдения условий эксплуатации. следует Также учитывать снижение характеристик когда температура растёт окружающей среды (T_A). Так, с увеличением T_A до +токи o C 100 утечки (I_R) возрастают в десятки раз до мкА 100.

Аналоги

У MB10F существует функциональный MB10S — аналог. Последний полностью идентичен по своим характеристикам техническим, но имеет немного больший корпус. В замены качестве может подойти MB10M – диодная похожим с сборка параметрами, но предназначенная для дырочного плату на монтажа.

Проверка на исправность

Зная внутреннюю характеристики и схему mb10f, можно легко проверить мост диодный на исправность обычным мультиметром. Для необходимо начала включить тестер в режим позвонки Уточнить. диодов правильность подсоединения щупов к измерительному перепутав, не прибору полярности: красный к плюсу, чёрный к COM (минусу-порт).

Задачей проверки считается исправности определение каждого из четырёх кремниевых диодов, внутри расположенных пластикового корпуса, по отдельности и в соответствии со сборки схемой. Для этого необходимо поочерёдно щупы подсоединять мультиметра в прямом смещении, а затем в фиксируя, обратном результаты измерений. Последовательность может следующей быть: проверить выводы 3-2 и 2-1, а затем 3-4 и 4-1 (распиновка на выше рисунке).

При подключении щупов в прямом падение смещении напряжения, отображаемое на мультиметре, должно диапазоне в находится от 500 до 800 мВ. При включении в направлении обратном на тестере выводится единица. Диодный считается мост работоспособным, если позвонка всех устройств четырёх прошла успешно и они оказались Производители.

исправны

Скачать datasheet на диодный мост возможно mb10f по ссылкам с наименованием производителя. Основными занимающимися, компаниями его производством считаются: Diodes Shenzhen, Incorporated Luguang Electronic Technology (LGE), International Kingtronics Company, Suntan Capacitors, Microdiode Shenzhen, Electronics Ping Sheng Electronics, GUANGDONG INDUSTRIAL HOTTECH. В российских магазинах чаще всего продукция встречается Diodes Incorporated, LGE.

Mb10f диодный мост характеристики как проверить

Все про строительство и ремонт

Лишь немногие водители знают, как производится проверка диодного моста мультиметром, а эти знания могут быть очень полезными. Данный элемент играет важную роль в работе генератора, и из-за него аккумулятор заряжается корректно. Часто, если возникает какая-нибудь поломка, водители сразу везут свое авто на СТО. Но часто достаточно просто произвести проверку диодного моста мультиметром, после чего можно будет решить проблему самостоятельно, оставив у себя деньги, которые бы пришлось заплатить за ремонт. Давайте же подробно разберемся, что это за элемент генератора и для чего он нужен вообще.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе устанавливается от 4 до 6 диодов, и все они объединяются в единую цепь, именуемую диодным мостом. Он же находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает вырабатываемый генератором ток к аккумулятору и не пропускает его в обратном направлении — от аккумулятора к генератору. В данном случае в одном направлении создается сопротивление определенной величины, а в обратном направлении сопротивление стремится к бесконечности. Если возникнет какая-либо неисправность с мостом, то электроника автомобиля даст сбой. Вернее, даст сбой аккумулятор, а без него автомобиль банально не заведется, так как сам стартер получает питание от аккумулятора.

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

Читать также: Лечение кварцевой лампой в домашних условиях

Основными причинами неисправности таких полупроводников являются:

Превышение максимально допустимого уровня электрического тока.
Некачественные детали или заводской брак.
Высокое обратное напряжение.
Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

Из-за чего перегорает диодный мост?

Проверка диодного моста генератора мультиметром предполагает в том числе и выяснение причин, почему диодный мост выходит из строя. Наиболее распространенная причина — накапливание воды внутри. Часто после мойки машины или езде по лужам мост может перегорать.

Вторая причина — переполюсовка на клеммах аккумулятора. Это случается при неумелом прикуривании или при подключении зарядного устройства к аккумулятору. Конечно, могут быть и более сложные причины перегорания моста, однако чаще всего это случается по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и заряжайте аккумулятор правильно.

Как проводится проверка

красный щуп вставляется в гнездо с обозначением «VΩmA»;
черный – в разъем «COM»;
выбирается режим для измерения сопротивления;
конец красного щупа подключается к аноду, а черного к катоду;
снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

Анализ результатов

Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

Важно! Уровень напряжения полупроводника зависит, в том числе, и от типа диода, что обязательно следует учитывать в ходе измерений.

Как проверить диод мультиметром, не выпаивая его

Читать также: Lm393n схема включения как работает

Вся работа будет включать в себя следующие операции:

На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
Приготовить мультиметр с режимом тестирования транзисторов.
Сконструированный переходник подключить к тестеру.
Поднести щупы к ножкам полупроводника, находящегося в схеме.
Провести проверку.

Как сказывается сгоревший диодный мост?

Если возникают какие-либо проблемы с аккумулятором, то в первую очередь стоит произвести проверку диодного моста мультиметром. Аккумулятор напрямую связан с этим мостом. При его поломке возможны 2 варианта: ток вообще не идет к аккумулятору либо идет, но очень высокий. Это может привести к вскипанию электролита.

Поэтому при возникновении проблемы с мостом решать ее необходимо очень быстро. В противном случае придется покупать новый аккумулятор, а он недешевый. Поэтому лучше иметь представление о том, как производится проверка диодного моста мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверки: при помощи мультиметра или обычной лампочки. Рассмотрим оба способа.

Проверка лампочкой

Первое — извлекаем диодный мост из генератора. Впрочем, в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и дотрагиваемся им до аккумуляторной клеммы. Обязательно следите, чтобы контакт был постоянным и прочным. Теперь берем лампочку и ее контактом (плюсом) прикасаемся к плюсу аккумулятора.

Теперь поочередно прикасаемся к другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка будет гореть, то это значит, что мост «пробит» и, следовательно, он нерабочий. Теперь, если этапами подключать цепь через один диод, то можно выявить неисправный элемент и заменить его на новый.

Если есть необходимость проверить мост на разрыв цепи, то минус моста «кидаем» на плюс аккумулятора. Затем подключаем лампу плюсом к плюсу батареи. Теперь свободный контакт лампы подключаем к элементам, как описано выше. Лампа в этом случае должна гореть. Если она вообще не горит или горит тусклым светом, то обрыв в цепи диодов имеет место.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с лампочкой, в данном случае также необходимо снимать мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Для начала необходимо включить мультиметр в режим «Прозвон», но если такого режима нет, то просто установите сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост делится на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обоих частей. Принцип следующий: работающий диод в направлении аккумулятора будет показывает сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контакту диодов. И если прибор будет показывать значение, которое отличается от значения после смены щупов местами, то это говорит о том, что диод сгорел. Эту операцию необходимо проводить для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает показ нулевых значений. Это говорит о том, что в цепи есть обрыв. Если показания будут близки к нулевым значениям (очень низкое сопротивление), то это значит, что диод пробит. Мультиметр как проверочный прибор позволяет точно указать, какой именно диод вышел из строя, и определить характер поломки. При использовании лампочки все приблизительно так же, однако при слабом зарядочном токе уловить корректную работу сложнее. Поэтому использование мультиметра рекомендуется, но если его нет, то можно попробовать найти неисправность с помощью обычной лампочки.

Впрочем, единственным плюсом проверки лампочкой является тот факт, что снимать диодный мост с генератора необязательно. Но без снятия генератора невозможна проверка диодного моста мультиметром. Не снимая генератора, нельзя это осуществить. Там приходится работать с отдельными частями, но это дает более точный результат.

При обнаружении нерабочего диода его заменяют на новый. Сделать это легко с помощью паяльника. Сам же диод стоит копейки и продается в любых магазинах автозапчастей. Его замена также не представляет собой ничего сложного, и ее можно произвести самостоятельно.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В – это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если на плате есть короткое замыкание – при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Проверка диодного моста мультиметром, не снимая генератора

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Как прозвонить диодный мост из дискретно расположенных диодов

Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами.

Как правильно проверить исправность диодного моста тестером:

Прямое подключение диодного моста

Обратное подключение диодного моста

Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван.

Принцип работы

Вам это будет интересно Особенности припоя для пайки

Интересно! Представленная схема обладает своими плюсами и минусами. Чтобы использовать выпрямленный ток импульсную составляющую нужно сгладить фильтром. Благодаря выпрямлению, можно питать трансформатор и снизить его объемы. Из недостатков отмечают тот факт, что теряется мощность на тепловое рассеивание, происходит двукратное падение напряжение и ломается прибор, если один диод выходит из строя.

Принцип работы устройства

Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки

Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение.

Пробой диодного моста

Простая проверка целостности диодного моста трансформаторного блока питания

Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту. Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим.

Пробоя диодного моста нет

Устройство

Диодный мост является электрическим устройством, которое предназначено для того, чтобы преобразовывать или выпрямлять переменный вид тока и создавать его пульсирующим или постоянным. Подобным выпрямлением называют двухполупериодным. Также есть другое понятие в справочнике. Диодный мост считается там мостовой схемой диодных соединений, чтобы выпрямлять переменный ток и делать из него постоянный. Это самый простой и самый распространенный выпрямитель, используемый в радиотехнике с электроникой, автомобилем и других сферах, там, где нужно получить пульсирующее и постоянное напряжение.

Определение

Вторым названием диодного моста является двухполупериодный выпрямитель. Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.

Устройство диодного моста

Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.

Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.

Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.

Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита.

Быстрая разрядка аккумулятора как причина сбоя работы электродов

Как точно проверить диодную сборку: подробный анализ

Для проверки понадобится мультиметр, имеющий режим проверки диодов.

Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении. В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна.
Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена.
Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте.
Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица.

Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны.

Как проверить диодный мост генератора

Диодный мост генератора

Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа.

Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена.

Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В.

Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом:

Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует.
Полярность меняют. При отсутствии КЗ лампочка загорается.
Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть.
Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться.

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

Читать также: Кронштейн для полки металлический

Основными причинами неисправности таких полупроводников являются:

Превышение максимально допустимого уровня электрического тока.
Некачественные детали или заводской брак.
Высокое обратное напряжение.
Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

Если диод пропускает в обе стороны

Что такое диодный мост генератора и какие функции он выполняет

Выпрямительный блок (другое название устройства) является неотъемлемой частью генератора и служит для модификации переменного тока, производимого агрегатом, в постоянный, нужный для зарядки аккумулятора и питания всех электроприборов автомобиля.

Он находится на остове генератора и состоит из 4, 6, 9 и более диодов, размещённых на двух изолированных между собой алюминиевых или стальных подковообразных пластинах, играющих роль радиаторов охлаждения.

Основными составляющими моста являются полупроводниковые диоды (чаще всего кремниевые), проводящие ток в необходимом направлении. Именно они являются выпрямителями, преобразующими переменный ток в постоянный. Конденсатором, смягчающим неминуемые перепады напряжения, выступает аккумулятор.

Вместо диодов в схеме могут применяться вентили любых типов — например, селеновые столбы, принцип работы схемы от этого не изменится

Что такое диодный мост? Его принцип работы

Признаки неисправности

При пробитии или обрыве даже одного диода на выходе генератора образуется напряжение с провалами. Аккумулятор компенсирует часть провалов, тем не менее напряжение в бортовой сети падает, что отражается на работоспособности электроприборов и светотехники. Образуются электромагнитные помехи, понижающие качество работы акустической системы и радиоприёмника.

Сбои в работе диодного моста определяют по следующим факторам:

аккумулятор быстро садится, не подзаряжаясь от генератора (контрольная лампа после пуска двигателя продолжает гореть);
аккумулятор перезаряжается, электролит закипает;
свет фар в движении тускнеет;
стартер тяжело заводит двигатель;
снижается мощность кондиционера и отопителя;
искажаются звуки в аудиосистеме.

Основными причинами порчи полупроводников являются попадание влаги на мост через вентиляционные отверстия генератора в процессе эксплуатации автомобиля или перепутывание проводов «+» и «-» во время запуска двигателя от прикуривателя.

Неисправность диодного моста не видно невороуженным взглядом, поэтому необходимо пользоваться специальными устройствами

Способы диагностики работоспособности

Для самостоятельного обнаружения неисправностей в выпрямительном блоке понадобится мультиметр (тестер) или лампа 1–5 Вт, 12В. Мост демонтируется с генератора. Рекомендуется проводить диагностику каждого диода поочерёдно.

Мультиметром (тестером)

Измерение постоянного и переменного тока с помощью мльтиметра поможет диагностировать несправность диодов

Тестер выставляют в режиме омметра (1 kOm) или контроля диодов. Один электрод плотно фиксируют на остове диода или пластине, на которой он закреплён, второй — к его выводу. Потом электроды меняют местами. У исправного диода один показатель будет равен 400–800 Ом в зависимости от его мощности, второй будет равен 1 (стремится к бесконечности), что свидетельствует о закрытом (запертом) направлении. Аналогично проверяют остальные диоды.

Рабочее сопротивление на всех полупроводниках не должно существенно отличаться. Допустимая разница сопротивления полупроводников на одной пластине — 5 единиц. Диод с превышающим отклонением работает плохо, что повлечёт проблемы с зарядкой.

Единицы с обеих сторон сигнализируют о повреждении диода. Когда при смене электродов тестер выдаёт какие-либо значения, то диод имеет короткое замыкание.

Допустимо устанавливать мультиметр в режим испытания, но этот способ менее точен. В таком случае у корректно функционирующего диода в одном положении щупов тестер будет издавать звуковой сигнал, в другом — молчать. Писк или молчание с двух сторон при смене электродов местами свидетельствует о повреждении диода.

Инструкции по проверке на видео

Подробнее о диагностике на ВАЗ (видео со схемами от практика)

Лампочкой

При отсутствии тестера рабочее состояние полупроводников проверяют контрольной лампой. Для чего аккумулятор подключают к лампе и недалеко от неё образуют разрыв, зачищённые концы которого послужат щупами для облегчения проверки. Щупы одновременно прижимают к корпусу и выводу диода, потом меняют полярность. В одном положении у исправного полупроводника лампа зажжётся, в другом — нет.

Схема проверки диодного моста с помощью лампочки

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Диодный мост mb10f характеристики

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

Смена неисправных диодов производится на элементы с таким же показателем мощности. Понижение мощности недопустимо.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

Диодный мост — это электронное устройство в электрической цепи, предназначенное для превращения переменного тока в постоянный ток. Применяется в электрических схемах бытовых приборов и схемах автомобильных генераторов.

Работает это следующим образом:

Переменный ток, проходя через диодный выпрямитель, преобразуется в пульсирующий. Но для нормальной работы остального оборудования этого мало;
Для полного выпрямления пульсаций в электрическую цепь после моста устанавливается конденсатор. Конденсатор выполняет роль фильтра и выравнивает диаграмму тока. Иногда — для увеличения качества — в схему добавляется дроссель;
После обработки электрического тока важно поддерживать напряжение в заданном режиме. Для этого в цепь подключают стабилизатор напряжения.

По такой схеме работают электрические бытовые приборы, а также автомобильные генераторы.

Неисправности выпрямителей на автомобилях

Обнаружить неисправность выпрямительного моста можно, если:

При работающем двигателе на щитке приборов горит или мигает иконка с изображением аккумулятора — при включении зажигания индикатор должен загореться. После запуска двигателя — потухнуть;
При включении зажигания и после запуска двигателя индикатор зарядки с иконкой батареи в обоих случаях не горит;
Яркость света фар напрямую зависит от числа оборотов двигателя. При этом участились перегорания лампочек автомобиля;
Стартер крутит, с трудом запуская двигатель, либо не крутит вовсе.

Если вы столкнулись с вышеописанными проблемами, то это говорит о том, что пришла пора заняться генератором. Это косвенные указатели неисправности диодного выпрямителя, но еще не факт, что виновен мост. Виновником в этом случае может оказаться реле-регулятор или же сам генератор. Поэтому надо провести дальнейшую проверку.

В первую очередь проверьте, не ослаб ли ремень. Недостаточное натяжение ремня вызывает проскальзывание. И это не дает генератору работать в нормальном режиме. После проверки ремня, если с ним все нормально, проверяем реле-регулятор. И только после этого приступаем к проверке выпрямительного моста. Кстати, обязательно проверьте аккумуляторную батарею. Клеммы должны быть чистыми и провода на них надежно закреплены.

Как проверить диодный мост мультиметром

Данную проверку можно сделать, не снимая генератор с автомобиля. Для этого понадобится мультиметр (тестер) и свободный доступ к задней крышке генератора. Если доступ затруднен, то лучше снять его. В любом случае отсоединяем всю внешнюю проводку от генератора, снимаем регулятор напряжения.

После этого берем мультиметр, выставляем переключатель в режим проверки диодов. Если его нет, то ставим на замер сопротивления не менее 2 кОм. Далее один из щупов подсоединяем к плюсовой клемме 30 генератора (шпилька, на которую идут обычно от двух до четырех проводов и закрепляются гайкой), а второй соединяем с массой (корпус). Затем меняем щупы местами. В одном случае измерительный прибор должен показать определенное сопротивление, во втором — бесконечность. Так проверяется вся цепь выпрямительного моста. Если тестер в обоих случаях покажет одинаковый результат, то выпрямительный мост неисправен.

Проверка моста с применением контрольной лампочки

Для дальнейшей и более точной проверки лучше всего воспользоваться контрольной лампочкой. Если ее нет в наличии, собираем простую схему. Для этого понадобится два отрезка электрического провода по одному метру, лампочка (можно снять с заднего плафона автомобиля) и аккумулятор. Один провод подсоединяем к минусу аккумулятора. Второй разрезаем пополам и в разрыв подключаем лампочку. Этот провод соединяем с плюсом батареи. Наш стенд готов к работе.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Следует отметить, что при проверке в данном режиме, на мультиметре отображается прямое напряжение, а не сопротивление, когда просто прозванивают диод в режиме сопротивления.

Признаки исправного диода:

При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение отличается. Так у германиевых диодов оно составляет примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта. Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

Почему сгорают выпрямители на генераторах

Причин здесь несколько. Основные из них:

Попадание влаги и грязи на пластины с диодной сборкой;
Механические повреждения внутренностей генератора;
Несоблюдение полярности при прикуривании;
Замыкание электрических проводов;
Чрезмерная нагрузка в бортовой сети автомобиля.

Держите генератор в чистоте, следите за изоляцией проводки, не отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе. Меняйте вовремя изношенные подшипники генератора. Проводите почаще профилактические работы электрооборудования автомобиля.

Если придерживаться этих правил, то возможность выхода из стоя диодного моста резко снизится.

Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

Hfzt ФМС диодный мост MB10F или мост выпрямителя MB6F и мостовой MB-F

Справочник транзисторов мощных биполярных. В справочник по диодным мостам включены однофазные и трехфазные импортные диодные мосты для поверхностного монтажа, в DIP корпусе, с выводами для пайку в плату и для внешнего монтажа с штыревыми выводами.

Диодные мосты на токи более 5 ампер, как правило, предназначены для монтажа на теплоотвод. Стоимость диодного моста можно узнать, используя форму в левом углу страницы. При загрузке datasheet с характеристиками на выбранный компонент в форму автоматически заносится его наименование.

И при клике по кнопке «Узнать цену» посылается запрос в несколько популярных интернет-магазинов. Справочник диодных мостов импортных. Диодные мосты для генераторов авто. Отечественные производители диодных мостов. Справочник по отечественным диодам Справочник диодов Шоттки. Однофазные диодные мосты. Подробные параметры приведены в datasheet. Трехфазные диодные мосты. Диодные мосты генераторов авто. В техническом описании на диодные мосты генераторов ВАЗ, ГАЗ, МАЗ, КАМАЗ приведены следующие данные: модели автомобилей, на которые ставился данный выпрямительный блок, номинальное и максимальное напряжения, максимальный выходной ток, падение напряжения на диодах, электрическая схема, габаритный чертеж и фотография.

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

во время движения на транспортном средстве наблюдается тусклый свет фар;
внезапное появление шумов разной тональности;
ошибки рулевого управления;
быстрая разрядка аккумулятора;
нарушение работы кондиционера и акустики автомобиля;
высокая температура генератора;
при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
Включение сигнального индикатора совместно с запуском двигателя;
Выходное напряжение генератора составляет меньше 13,5 Вольт.

Как работает диодный мост при минимальном напряжении?

Падение напряжения в диодном мосту составляет до 0,7 вольт. При использовании обычной элементной базы в низковольтных схемах, иногда падение напряжения составляет до 50% от номинала блока питания. Такая погрешность недопустима.

Для обеспечения работы блоков питания с напряжением от 1,5 вольт до 12 вольт – используются диоды Шоттки.

При прямом протекании тока, падение напряжения на одном кристалле составляет не более 0,3 вольта. Умножаем на четыре элемента в мосту – получается вполне приемлемое значение потерь.

Кроме того, если проверить мультиметром диодный мост Шоттки на уровень помех – вы получите значение, недостижимое для кремниевых p-n диодов.

Еще одно достоинство, обусловленное отсутствием p-n перехода – способность работать на высокой частоте.

Поэтому выпрямители сверх высокочастотного напряжения делают исключительно на диодах этого типа. Однако у диодов Шоттки есть и недостатки. При воздействии обратного напряжения, пусть даже кратковременном – элемент выходит из строя.

Проверка диодного моста мультиметром показывает, что именно эта причина имеет необратимые последствия.

Обычный германиевый или кремниевый элемент с p-n переходом самостоятельно восстанавливаются после переполюсовки.

Поэтому мосты на диодах Шоттки применяются только в низковольтных блоках питания и при наличии защиты от обратного напряжения.

Выполняем проверку выпрямителя генератора

Чтобы убедится в исправности выпрямителя, достаточно проверить диодный мост мультиметром. Диагностика диодного моста проводится путем «прозванивания» полупроводника или электрической схемы. Перед «прозвоном» специалисты рекомендуют осмотреть подключение аккумулятора с помощью лампы накаливания, дабы убедиться в работоспособности диода.

Прозванивание диодного моста проводится следующими способами:

С помощью лампы. Для беспрепятственного доступа к мосту снимают крышку генератора, от аккумулятора подается один нулевой контакт на пластину моста. Затем фазу подают на АКБ, а ноль – на обмотку статора и в случае пробоя происходит включение лампы.

С помощью тестера (мультиметра). В этом случае необходимо выставить мультимер в режим омметра, а показания сопротивления должны быть не меньше 400 Ом.

Мультиметр считается лучшим прибором для замера сопротивления и позволяет прозвонить диодный мост генератора с большой точностью. Наличие тестера позволяет самостоятельно определить неисправность диодного моста без посещения сервисных центров.

На начальном этапе диагностики мультиметром, прибор подключается на сопротивление. В случае правильного подключения тестер издает звуковой сигнал. Далее из статорной обмотки извлекается диодный мост, после чего происходит подключение концов прибора к пластине радиатора и диодам.

Значение «1» на мультиметре – признак исправности диода. Если же значения колеблются в большую или меньшую сторону – его необходимо заменить.

Поскольку конструкция классического выпрямителя предполагает наличие трех пар диодов, их показания при смене полюсов должны показывать примерно одинаковое значение.

Важно! «Прозвон» диодного моста необходимо производить с каждой пластиной. Звуковой сигнал во время «прозвона» также является признаком неисправности оборудования.

Как производить ремонт диодного моста?

Перед ремонтом выпрямителя генератора следует произвести подготовку и общую проверку работоспособности диодов. Проверка механизма проходит в несколько этапов:

Отсоединение регуляторов напряжения и защитного кожуха с моста.
Проверка на замыкание при помощи АКБ и лампы накаливания (в случае повреждения диодов, короткое замыкание происходит при подключении накаливающей лампы к клемме аккумулятора и корпуса генератора).
Проверка состояния положительных и отрицательных элементов (путем подсоединения клемм «плюсов» и «минусов» АКБ и генератора).
Проверка цепи диодного моста.
Ремонт или замена нерабочих элементов.

Поскольку диодный мост генератора имеет невысокую стоимость, произвести ремонт оборудования сможет каждый автолюбитель. Тем не менее, собственноручный ремонт займет немало времени и чтобы не тратить лишние часы на поиск информации в интернете, предлагаем водителям придерживаться следующих рекомендаций:

В процессе ремонта вам всё-таки придется снять узел диодного моста.
Постоянное попадание воды в узел является причиной его повышенной износостойкости, поэтому выпрямитель целесообразно перенести в другое место – менее подверженное попаданию влаги. Опытные специалисты советуют защитить бортовую сеть надежным корпусом под капотом.
Самостоятельная запрессовка и выпрессовка выпрямителя выйдет дороже, чем в СТО, однако автовладелец будет уверен в его надежности.
Покупка диодов на стихийном рынке обойдется дешевле, однако существует риск неисправности деталей.
Перед заменой выпрямителя необходимо извлечь изолятор и старый элемент крепежа, обязательно перенести их на новый диодный мост.

Если же вы хотите модернизировать выпрямитель и установить три уровня генераторного реле – купите еще три пары диодных моста, которые будут создавать независимый «плюс».

Важно! Проверить исправность купленных на рынке деталей достаточно просто: если «прозвон» диода в холодном состоянии показывает от 500 до 800 Ом, а при запуске мотора происходит тепловой «пробой» — конструкция неисправна.

Проверка диодного моста генератора ВАЗ

Одной из причин неисправности генератора может быть сгоревший диодный мост (выпрямительный блок генератора). В этом случае аккумулятор будет недополучать заряд, либо наоборот получит перезаряд. Рассмотрим несколько способов, как проверить диодный мост своими руками.

Выпрямительные диоды генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора.

Таким образом, исправный полупроводниковый диод проводит ток только в одном направлении. Если он не проводит тока или проводит ток в обоих направлениях, значит диод неисправен.

Диоды перегорают из-за попадания влаги, либо от неправильного прикуривания автомобиля зимой (когда перепутаешь плюс с минусом). Перед началом работ следует снять диодный мост генератора.

Проверка выпрямительного блока генератора со снятием и разборкой

Проверка других двух дополнительных диодов выпрямительного блока производиться аналогично;

Проверка силовых диодов диодного моста генератора:

Подсоединить щуп отрицательного вывода прибора к пластине диодного моста, в которую запрессован диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток, то есть показания на приборе должны стремится к бесконечности;
Меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом.

Аналогично проверяем другие силовые диоды выпрямительного блока генератора.

Проверка диодного моста генератора без снятия

Другие три диода с черной меткой создают на корпусе «минус» выпрямленного напряжения. Они «отрицательные» и запрессованы в другую пластину выпрямительного блока, соединенную с «массой».

Проверка диодного моста производится по порядку описанному ниже.

Проверка положительных и отрицательных диодов на замыкания:

Проверка отрицательных диодов на короткое замыкание:

Соединяем «плюс» аккумулятора через лампу с одним из болтов крепления диодного моста, а «минус» с корпусом генератора. Если лампа горит – значит есть короткое замыкание в одном или нескольких «отрицательных» диодах (замыкание витков обмотки статора на корпус генератора, либо короткое замыкание вентилей).

Проверка положительных диодов на короткое замыкание:

Подключить «плюс» аккумулятора через лампу с зажимом 30 генератора, а «минус» – с одним из болтов крепления выпрямительного блока. Есть есть замыкание одного или нескольких положительных диодов, значит лампа будет гореть.

Проверка дополнительных диодов на короткое замыкание:

Соединить «плюс» аккумулятора через лампу к выводу «61» генератора, а «минус» к одному из болтов крепления диодного моста. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Если проблема найдена, значит следует заменить диодный мост генератора. Если он исправен, значит причины недуга могут быть в других элементах генератора.
