О системе адаптивного освещения AFS в машине

Каждому водителю известно, что включения света фар зачастую бывает недостаточно для адекватной оценки дорожной ситуации в тёмное время суток. Чаще всего такие ситуации возникают при прохождении поворотов, когда отдельные участки дороги оказывается в слепой зоне, то есть не освещенными. В таких случаях водитель может допускать ошибки, приводящие к различным неприятным последствиям. Именно поэтому автопроизводители начали проводить интенсивные исследования в данном направлении. Адаптивное освещение как альтернатива обычному впервые была предложена автоконцерном Volkswagen. Поначалу это было не самое совершенное устройство, но со временем его полезность была признана всеми. Массовое внедрение видеокамер только добавило популярности адаптивным фарам. Способность максимально приспособиться к постоянно изменяющейся дорожной обстановке оказалось весьма востребованной. В качестве примера можно привезти очень распространенную ситуацию, когда на достаточно пустынной трассе водитель едет с включенным дальним светом фар. Если навстречу движется автомобиль, пускай даже относительно редко, приходится практически постоянно переключаться на ближний свет. Использование адаптивного освещения позволяет обходиться без этого раздражающего многих водителей переключения, ослепления других водителей при этом не происходит.

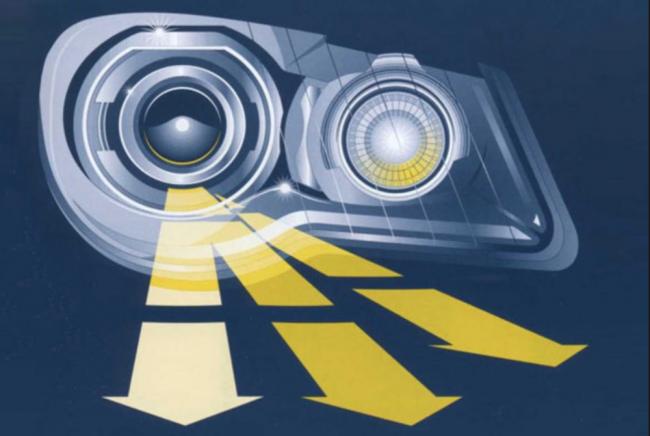

Функции системы AFS

В переводе с английского словосочетание Advanced Frontlighting System означает «система адаптивного освещения поворотов». По сравнению с обычными фарами это является эволюционным усовершенствованием, поскольку предполагает использование различных методов подстройки под конкретные дорожные условия. Более того, имеется достаточно широкое поле деятельности для компаний, пекущихся о безопасности водителей и пассажиров. Так что можно ожидать, что существующие адаптивные системы освещения будут совершенствоваться и далее.

Эксперты в области автомобильных технологий отмечают, что система адаптивного освещения AFS значительно повышает безопасность на дороге. Эта инновационная технология позволяет фарам автомобиля изменять угол и интенсивность света в зависимости от условий движения, что особенно важно при поворотах и на извилистых участках. Благодаря AFS водители получают лучшее освещение дороги, что снижает риск аварий в темное время суток. Кроме того, система адаптируется к скорости автомобиля, что обеспечивает оптимальное освещение на различных скоростях. Специалисты подчеркивают, что внедрение AFS в массовые автомобили может стать важным шагом к снижению числа дорожно-транспортных происшествий и повышению общего уровня безопасности на дорогах.

Ошибка системы адаптивного освещения Skoda superb 2 Рестайл

Что же умеет современная система AFS?

Основной функционал таких устройств — это адаптация вхождения в повороты, а также изменение интенсивности освещения, которое производится автоматически с учётом скорости движения автотранспортного средства. Поскольку в автомобиле при повороте колёс поворот передней части с жёстко установленными фарами происходит с запаздыванием, световой луч не успевает выхватить те участки дороги, которые требуется. Система AFS позволяет решить эту проблему. Она включает три основные компоненты:

• входные устройства, позволяющие анализировать данные, характеризующие пространственное состояние авто (угол поворота колёс, скорость движения, уровень освещения, данные с видеокамер о дорожной обстановке, продольное ускорение машины и т. д.);
• электронный блок;
• исполнительные устройства.

Первые версии адаптивных систем освещения AFLS могли только освещать слепые зоны при прохождении поворотов, однако добавление видеокамер предоставило возможность автоматически регулировать интенсивность светового луча. Таким образом, у водителей появляется возможность двигаться с постоянно активированным дальним светом, и при этом не происходит ослепления встречных автомашин. В настоящее время разработкой подобных систем занимается не только крупные автопроизводители, но и отдельные независимые компании. Среди наиболее известных можно выделить Hella, AllAutomotive Lightning, Valeo.

Отметим, что большое количество аварий в темное время суток до появления адаптивных систем освещения происходило именно по причине невозможности получения водителем детальной визуальной информации о состоянии дороги. Внезапное возникновение перед автомобилем дикого животного, велосипедиста или иного крупного предмета резко увеличивали вероятность возникновения аварийной ситуации. Обочина дороги, как правило, освещается недостаточно, поскольку правильно отрегулированные, но жёстко установленные фары предназначены для освещения дороги преимущественно по направлению движения транспортного средства. Работу адаптивного освещения лучше всего проиллюстрировать на примере обычного фонарика. Если его закрепить на голове или одежде, то он будет освещать только тот участок пространства, который расположен непосредственно перед осветительным прибором. Всё, что находится сбоку, остаётся невидимым. Но достаточно взять фонарик в руку, чтобы существенно расширить его возможности. Легкое движение кисти — и вы видите то, что происходит вокруг вас.

Отметим, что если рассматривать мототехнику, то здесь ситуация несколько иная: существует подотряд мотоциклов /скутеров, местоположение фар у которых – передний щиток. В этом случае поворот руля не приводит к немедленному повороту фар, то есть эти ТС можно сравнить с обычным автомобилем. Напротив, на мототехнике, где световые приборы устанавливаются непосредственно на руле (например, скутеры Vespa), его поворот приводит к синхронному повороту светового луча, то есть такие системы можно условно назвать адаптивными. Согласно официальным данным европейских страховых компаний, оборудованные адаптивной оптической системой транспортные средства примерно на 35-40% реже попадают в серьёзные ДТП. Так что система AFS в автомобиле – отнюдь не дань моде, как считают многие даже бывалые автомобилисты.

Устройство, принцип работы

Функционал типичной системы адаптивного освещения включает следующие режимы:

• городской свет – функция, которая активируется, если скорость движения ТС лежит в пределах 55 километров/час. Этот режим характеризуется обширной площадью освещения и наличием светотеневой черты, пространственно параллельной дорожному полотну. При этом дальность освещения относительно небольшая. Имеется возможность включения дополнительных осветительных приборов, позволяющих обнаруживать объекты при выполнении таких манёвров, как повороты;
• свет просёлочной дороги задействуется, если скорость автомобиля находится в пределах 60-100 км/час (обычно это загородная просёлочная автотрасса). Данный режим является аналогом обычного ближнего света фар, но световой луч больше смещен в правую сторону, то есть светит на ту полосу дороги, по которой движется автомобиль;
• свет автомагистрали включается, если скорость машины превышают 100 км/час. Важно, чтобы в таких условиях движение по прямой и повороты осуществлялись с максимальной безопасностью. Режим является аналогом ближнего света, но с несколько увеличенной дальностью;
• дальний свет – режим, практически полностью аналогичный классическому, но позволяющий не переключаться, когда навстречу движется другое транспортное средство. Характеризуется наличием двух различных методов управления световым лучом: адаптивной или расположенной вертикально светотеневой границей;
• функция адаптивного освещения поворотов считается самой востребованной независимо от разработчика системы адаптивного освещения дорожного полотна AFS. Передняя основная фара поворачивается на угол порядка 15º в сторону поворота. Конкретное значение угла рассчитывается в зависимости от скорости движения машины;
• наконец, режим освещения автотрассы в неблагоприятную погоду включается, если идет снег, дождь, град или присутствует плотный туман. В этом случае рассеивание светового луча производится с максимально допустимой мощностью. Снижению количества бликов на дорожном полотне, которые характерны для мокрой автотрассы, способствует невысокая дальность световой иллюминации.

Рассмотрим два наиболее часто используемых варианта использования адаптивного освещения на современных моделях автомобилей.

Активация системы AFS на штатных ксеноновых фарах от VAG-Coder.ru

Система AFS

Большинство автопроизводителей использует именно эту аббревиатуру при конструировании систем адаптивного освещения. Ранее отмечалось, что впервые этот принцип был применён компанией Volkswagen. Первоначально единственной функцией системы было изменение положения головных фар при вхождении в повороты. Расчётом угла поворота световых приборов занимается микропрограмма, подающая соответствующие сигналы на исполнительное устройство в зависимости от угла поворота руля. При этом угол поворота фар будет разным. Тот световой прибор, который расположен с противоположной стороны поворота, поворачивается на меньшее значение угла, чем внутренняя фара. О том, что автомобиль начинает совершать маневр, требующий активации одного из режимов системы, будут свидетельствовать показания следующих датчиков:

• курсовой устойчивости;
• положения рулевого колеса;
• датчика скорости движения машины.

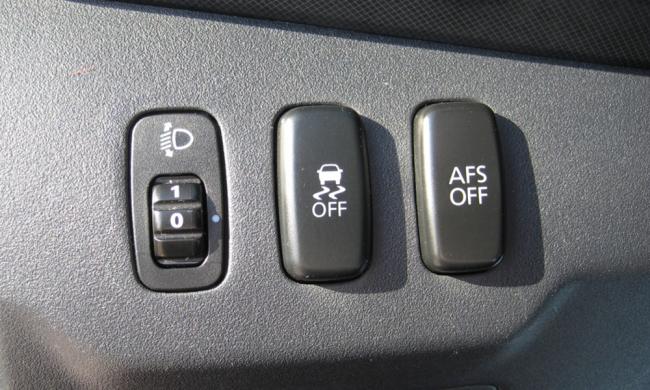

Отметим, что на некоторых модификациях режим адаптивного освещения можно отключить. Так что если у вас на панели приборов высвечивается словосочетание AFS OFF, это свидетельствует о том, что вы намеренно или случайно отключили данную функцию. Чтобы воспользоваться возможностями AFS, просто нужно нажать на эту кнопку повторно. Системы адаптивного освещения в состоянии работать только с биксеноновыми световыми приборами. Если вы хотите самостоятельно установить эту систему на свой автомобиль, от вас потребуется отличные технические знания автомобиля и всех его компонентов, так что лучше доверить эту работу профессионалам.

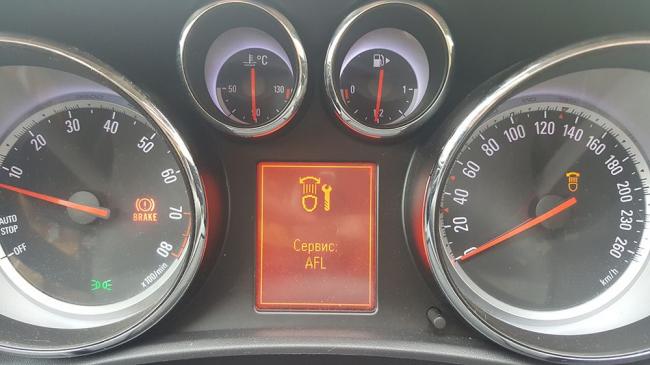

Система AFL

Упреждающее адаптивное освещение – сравнительно редко встречающаяся разновидность адаптивных осветительных систем, используемая в настоящее время на автомобилях немецкого автоконцерна Opel. Работа систем данного класса отличается от общепризнанного аналога наличием комбинированных режимов: освещение дорожного полотна при повороте руля обеспечивается поворотом головных фар плюс использованием дополнительных световых приборов. При движении на большой скорости главенствующий принцип функционирования AFL системы такой же — головные фары машины поворачивается, ориентируясь на текущее положение руля, отслеживаемое датчиком. Но при падении скорости до уровня 70 километров/час происходит включение дополнительных фар. Их основная функция – обеспечение более обширного угла освещения. Подобная возможность особенно привлекательна при осуществлении достаточно резких поворотов и дефиците свободного пространства, или же при проезде перекрестков, поскольку в этом случае практически все участки дороги освещены хорошо.

Достоинства и недостатки адаптивного освещения

По сравнению с обычными фарами, которыми оснащаются все автомашины, система адаптивного освещения автомобильного полотна AFS характеризуется следующими преимуществами глобального характера:

• существенным уменьшением риска оказаться в аварийной ситуации;
• возможностью дополнительной подсветки пространства при осуществлении поворотов;
• улучшение обзора для водителя;
• предотвращение ослепления ТС, едущих во встречном направлении.

Дополнительные преимущества системы AFL:

• наличие прямой зависимости от скорости движения — автоматическое включение не произойдет, если того не требует дорожная ситуация;
• биксеноновые фары будут освящать дорожное полотно с абсолютно одинаковой интенсивностью при использовании двух типов классического освещения, а переключение будет осуществляться в автоматическом режиме.

Недостатки тоже есть: наличие системы удорожает автомобиль, а сложность конструкции делает практически невозможным самостоятельный ремонт.

Система адаптивного управления дальним светом

Но увеличение безопасности того стоит. Отметим, что установка подобных систем возможна далеко не на все автомобили. Скажем, если вы обладатель вазовской классики, об этом оборудовании можно и не мечтать. Тем не менее прогресс не стоит на месте, и в среднесрочной перспективе можно ожидать появления систем адаптивного освещения следующего поколения, характеризующихся расширенным функционалом. Каким он будет – сегодня могут сказать только разработчики. В любом случае система адаптивного головного освещения в повороте, которой сегодня оснащаются только топовые комплектации, постепенно будет переходить в разряд стандартного оборудования.

Вопрос-ответ

Что такое система адаптивного освещения AFS и как она работает?

Система адаптивного освещения AFS (Adaptive Front-lighting System) предназначена для улучшения видимости водителя в темное время суток или при плохих погодных условиях. Она автоматически регулирует угол и направление светового потока фар в зависимости от скорости автомобиля, угла поворота руля и других факторов. Это позволяет лучше освещать повороты и препятствия на дороге, повышая безопасность движения.

Какие преимущества дает использование AFS в автомобиле?

Использование системы AFS значительно улучшает видимость в условиях низкой освещенности, что способствует повышению безопасности на дороге. Она позволяет водителю лучше видеть повороты и препятствия, а также уменьшает слепящие эффекты для встречных автомобилей. Кроме того, такая система может снизить утомляемость водителя, так как обеспечивает более комфортное освещение в различных дорожных условиях.

Можно ли установить систему AFS на автомобиль, который изначально не оборудован этой функцией?

Установка системы AFS на автомобиль, который изначально не оборудован этой функцией, возможна, но может потребовать значительных затрат и модификаций. Это связано с необходимостью установки специальных фар, датчиков и электроники, а также интеграции системы в существующую бортовую сеть автомобиля. Рекомендуется обратиться к специалистам для оценки целесообразности и стоимости такой установки.

Советы

СОВЕТ №1

Перед покупкой автомобиля с системой адаптивного освещения AFS, обязательно ознакомьтесь с ее функционалом и возможностями. Убедитесь, что система соответствует вашим потребностям и стилю вождения, особенно если вы часто ездите в условиях плохой видимости.

СОВЕТ №2

Регулярно проверяйте и обслуживайте систему AFS. Убедитесь, что все датчики и механизмы работают корректно, так как неисправности могут снизить эффективность освещения и повлиять на безопасность вождения.

СОВЕТ №3

Обратите внимание на настройки системы адаптивного освещения. Многие автомобили позволяют настраивать уровень освещения в зависимости от условий дороги и погодных условий, что может значительно улучшить видимость и комфорт при вождении.

СОВЕТ №4

При использовании системы AFS в ночное время, старайтесь избегать резких маневров и изменений направления, так как это может повлиять на работу системы. Дайте ей время адаптироваться к новым условиям, чтобы обеспечить максимальную безопасность.
