Пневмоподвеска Туарег – как разобраться в регулировках и выполнить адаптацию?

Пневмоподвеска Volkswagen Touareg – высокотехнологичная система, обеспечивающая комфорт и управляемость. Для ее эффективной работы необходимы правильные регулировки и адаптация. В статье рассмотрим, как настроить пневмоподвеску и выявить проблемы в ее функционировании. Эти знания помогут владельцам Туарегов улучшить характеристики автомобиля и избежать дорогостоящих ремонтов из-за неправильной эксплуатации.

Конструктивные характеристики пневмоподвески

Адаптация системы оказалась весьма успешной, хотя количество датчиков вертикального ускорения уменьшилось. На каждое колесо установлены упругие элементы, которые включают корпус с направляющей, поршень и манжеты, изготовленные из высокопрочного материала, чаще всего многослойного эластомера. Для предотвращения проблем с регулировкой дорожного просвета предусмотрены два ресивера объемом 4,8 и 5,2 литра. Изменяя клиренс в диапазоне от 160 до 300 мм, можно достичь более высоких скоростей. В регулируемых амортизаторах производитель увеличил объем баллонов, а также улучшил систему осушения компрессора.

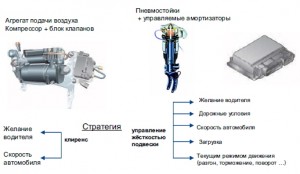

Пневматическая система включает стойки и модуль для подачи воздуха, при этом диаметр трубок увеличен до примерно 6 мм. Как показывает опыт, управление системой пневмодовески не требует от владельца частого ремонта, так как предусмотрена возможность быстрой регулировки давления. Специальные датчики контролируют ускорение, уровень кузова, температуру и другие параметры, передавая информацию в блок управления. Далее преобразованные электросигналы направляются к исполнительным устройствам, таким как система электромагнитных клапанов, реле компрессора и другие компоненты. Поэтому важно, чтобы установленный блок всегда находился в исправном состоянии.

Для клапанов регулировки жесткости было принято решение о новом расположении с учетом внешних условий. Это может быть связано с тем, что установленный цифровой контроллер автоматически отслеживает расстояние между кузовом и дорожным покрытием.

Эксперты отмечают, что пневмоподвеска Volkswagen Touareg требует внимательного подхода к регулировкам и адаптации для достижения оптимального комфорта и управляемости. Важно понимать, что система пневмоподвески включает в себя несколько режимов, таких как “Комфорт”, “Спорт” и “Авто”, каждый из которых предназначен для определенных условий эксплуатации. Специалисты рекомендуют начинать с изучения руководства пользователя, чтобы ознакомиться с основными функциями и возможностями системы.

После этого следует провести тестирование различных режимов в реальных условиях, чтобы определить, какой из них лучше всего подходит для индивидуальных предпочтений водителя. Адаптация системы может потребовать использования диагностического оборудования для корректировки параметров, что лучше доверить профессионалам. В конечном итоге, правильная настройка пневмоподвески не только улучшит качество езды, но и продлит срок службы автомобиля.

Режимы регулирования жесткости в Туарег

У пневмоподвески существует три режима регулирования жесткости:

1. Хорошая трасса позволит применить уровень «Спорт». Машина сможет развить большую скорость и использовать всю свою мощность;
2. «Комфорт» позволяет почувствовать мягкий, плавный ход и езда на внедорожнике становится более приятной;
3. «Авто» представляет собой средний уровень. Здесь каждый автовладелец сможет настроить жесткость при помощи специального регулятора.

Замена уровней не вызывает особых проблем, но малейшие неисправности следует устранять. Здесь не помешает проводить периодическую диагностику и своевременный ремонт.

https://youtube.com/watch?v=qnYL0Hhn6XA

Интересные факты

Вот несколько интересных фактов о пневмоподвеске Volkswagen Touareg и ее регулировках:

1. Автоматическая адаптация под нагрузку: Пневмоподвеска Туарега автоматически регулирует высоту дорожного просвета в зависимости от нагрузки. Это означает, что при загрузке автомобиля (например, при перевозке багажа или пассажиров) система может повысить клиренс для улучшения проходимости, а при снижении нагрузки — опустить его для повышения стабильности на дороге.

2. Разнообразие режимов работы: Пневмоподвеска Туарега предлагает несколько режимов работы, таких как “Комфорт”, “Спорт” и “Авто”. Каждый из этих режимов изменяет жесткость амортизаторов и высоту подвески, что позволяет водителю адаптировать поведение автомобиля под свои предпочтения и условия эксплуатации.

3. Диагностика и адаптация: Для правильной работы пневмоподвески важно проводить регулярную диагностику и адаптацию системы. Это можно сделать с помощью специального диагностического оборудования, которое позволяет сбросить ошибки, откалибровать датчики и настроить параметры подвески в соответствии с заводскими значениями. Неправильная настройка может привести к ухудшению управляемости и комфорта при езде.

Как работает регулировка дорожного просвета?

Для упрощения управления пневмоподвеской производители разработали четыре уровня высоты шасси. Важно учитывать расстояние между шасси и дорожным покрытием с учетом нагрузок. Этому способствуют датчики высоты, которые непрерывно передают электрические сигналы, информируя о расстоянии между осями и кузовом. Пневмоподвеска позволяет быстро достигать заданных параметров, так как давление воздуха можно легко регулировать с помощью ресивера и компрессора, работа которых положительно влияет на адаптацию системы.

Необходимо помнить, что при увеличении дорожного просвета в ресивере может не хватать воздуха, и потребуется время, чтобы он поступил от компрессора (не стоит нарушать работу клапанов, регулирующих жесткость подвески). На Volkswagen Touareg предусмотрены четыре уровня высоты шасси:

1. Lade — это минимальный дорожный просвет, составляющий около 160 мм. Опустить кузов до этого уровня можно только при наличии достаточного запаса воздуха в ресивере для перехода на следующий уровень — StraKen.
2. StraKen идеально подходит для обычных поездок по дорогам. Блок управления контролирует работу систем и клапанов, обеспечивая автоматическую регулировку, которая зависит от скорости и нагрузки автомобиля. Дорожный просвет здесь составляет 220 мм, но при снижении скорости с 180 км/ч он может уменьшиться до 185 мм.

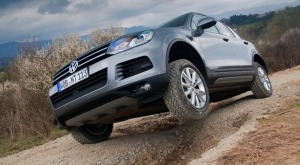

3. Уровень Offroad также регулируется автоматически. Дорожный просвет увеличивается до 245 мм, но скорость движения не должна превышать 70 км/ч.
4. X’tra обеспечивает максимальный просвет в 300 мм. Этот уровень постоянный, но также имеет ограничение по скорости — не более 20 км/ч. При превышении этого порога появится сообщение о невозможности перехода.

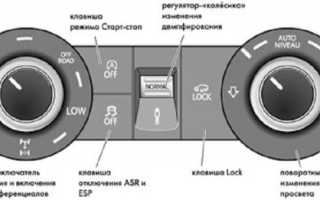

Отдельно стоит упомянуть кнопку Lock на приборной панели. Она многофункциональна: при нажатии можно ограничить скорость до 70 км/ч. Эта кнопка также активирует режим подъема автомобиля, необходимый для замены колеса. Для активации функции нужно нажать на Lock и удерживать около пяти секунд. После этого можно выключить зажигание, так как режим подъема будет активирован. Важно помнить о стояночном тормозе, который должен быть полностью затянут.

Блок управления пневмоподвеской ограничивает скорость при установленном уровне Offroad. Однако автомобиль не должен двигаться быстрее 70 км/ч, иначе кнопка Lock не сработает. Обычно эту функцию используют при движении по плохим и разбитым дорогам, что может привести к серьезным повреждениям. Для нормальных трасс ограничение скорости не является обязательным.

Управление пневмоподвеской, как правило, не вызывает особых трудностей. Система клапанов и другие компоненты работают стабильно и надежно. Однако иногда могут возникать небольшие отклонения, и в таких случаях потребуется выполнить простую операцию.

Пневмоподвеска моего Туарега

Операция по адаптации пневмоподвески

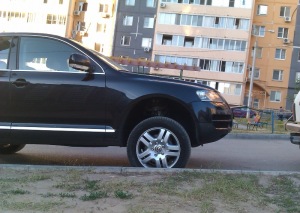

Опытные механики говорят, что перекосы могут появляться из-за сбоя датчиков. Незначительная ошибка не может сильно сказаться на Туареге, но лучше сразу ее устранить.

Правильная адаптация занимает минимум времени, но только при соблюдении следующих условий:

1. Сначала потребуется включить зажигание, но сам двигатель при этом будет заглушен;

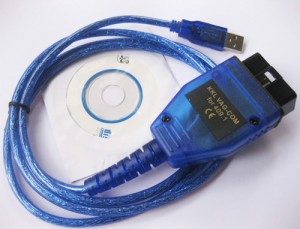

2. С пневмоподвеской, а точнее, ее блоком управления можно соединиться, используя такой адаптер как VAG-COM. Это устройство позволяет не только продиагностировать исполнительные механизмы (например, дроссельную заслонку), но и помочь исправить возникшие проблемы;
3. После входа в блок вводятся цифры 31564. Следует помнить, что вход в режим адаптации приведет к необходимости проведения всей операции до конца, иначе произойдет сбой параметров и придется проводить кардинальный ремонт и восстановление;
4. Нажимаем на канал 01 и графу «Читать». Цифры 497 означают расстояние от центра колеса до арки. Режим заработал и теперь одновременно происходит стравливание, подкачка воздуха на переднюю и заднюю ось;
5. Далее необходимо узнать реальное расстояние левого переднего колеса (можно использовать рулетку). Данные, полученные после замера, лучше ввести с клавиатуры. Остается нажать на «Тест» и «Сохранить»;
6. Ту же операцию придется проделать с остальными колесами. Канал 02 будет означать правое переднее колесо, 03 — левое заднее, а 04 — правое заднее;
7. Канал 05 нужен для сохранения полученных данных. Нажимаем на значение 1, и теперь все изменения будут учитываться при выравнивании. Это важно, поскольку даже один миллиметр приводит к дисбалансу.

Не забываем и про такие значения как высота подвески от центра ступицы до края крыла. В режиме «Стандарт» она составляет 497 мм для передней и 502 мм для задней оси. При Offroad передняя ось должна иметь высоту 522 мм, а задняя — 527 мм.

Чтобы убедиться в правильности зафиксированных замеров следует провести режим «Адаптация» два или три раза. Вся работа через блок управления обычно умещается в 20–30 минут. Хотя без должного опыта процесс может затянуться. К тому же важно все время быть внимательным и не сбить параметры. Поэтому для первого раза эту процедуру лучше проводить с участием профессионала.

Такие оздоровительные работы с пневмоподвеской пойдут только на пользу.

Авто с пневмоподвеской. Это важно знать владельцам!!!

Причины поломки и возможный ремонт

Стоит отметить, что пневматическая подвеска изготавливается из высококачественных и прочных материалов. Замена или серьезный ремонт таких систем происходит не так часто. Тем не менее, существуют определенные признаки, указывающие на возможные неисправности.

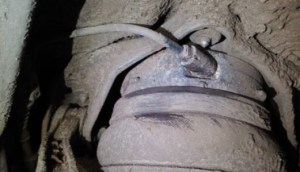

Одной из распространенных проблем, особенно у старых автомобилей, является коррозия штуцера пневмобаллона. Ранее он изготавливался из алюминия, что негативно сказывалось на его долговечности. Кроме того, коррозия может возникать из-за антигололедных реагентов, используемых в нашей стране. В результате длительной стоянки автомобиль может «проседать», поэтому рекомендуется заменить старый штуцер на более современный. В противном случае может потребоваться замена пневмобаллона, так как обломки могут застрять внутри.

Если сжатый воздух не поступает в подвеску, но датчики и клапаны функционируют нормально, это может указывать на проблемы с компрессором. Возможно, его мощность снизилась, но без диагностики точно определить причину не получится. В большинстве случаев потребуется замена пневмокомпрессора или ремонт его внутренних компонентов.

Подвеска представляет собой многорычажную систему, в которой используется множество пневматических элементов. Это не только клапаны, входящие в блок управления, поэтому для выявления истинной причины неисправностей необходимо использовать специализированное оборудование.

Чтобы минимизировать необходимость в ремонте, важно поддерживать пневматическую подвеску в чистоте. Регулярная мойка, особенно в зимний период, поможет предотвратить преждевременную коррозию и повреждение штуцера. Особое внимание следует уделять герметизирующим кожухам: их нужно не только очищать, но и следить за их целостностью.

Это позволит продлить срок службы системы и потребует времени лишь на профилактические или диагностические мероприятия.

Советы по обслуживанию и уходу за пневмоподвеской

Пневмоподвеска на Volkswagen Touareg обеспечивает высокий уровень комфорта и управляемости, однако для ее эффективной работы необходимо регулярное обслуживание и правильный уход. Ниже приведены ключевые советы, которые помогут вам поддерживать пневмоподвеску в отличном состоянии.

Регулярная проверка системы

Первым шагом в уходе за пневмоподвеской является регулярная проверка всех компонентов системы. Обратите внимание на:

• Воздушные баллоны: Проверьте наличие утечек, трещин или повреждений. Убедитесь, что они не имеют видимых признаков износа.
• Компрессор: Убедитесь, что компрессор работает без посторонних шумов и не перегревается. Регулярно очищайте его от грязи и пыли.
• Пневмоклапаны: Проверьте, что клапаны открываются и закрываются корректно, без заеданий.

Замена фильтров

Фильтры в системе пневмоподвески играют важную роль в предотвращении загрязнения воздуха, поступающего в баллоны. Рекомендуется заменять фильтры каждые 20 000 – 30 000 км пробега или по мере необходимости. Это поможет избежать проблем с компрессором и продлит срок службы всей системы.

Контроль уровня давления

Уровень давления в пневмоподвеске должен соответствовать рекомендациям производителя. Неправильное давление может привести к ухудшению управляемости и повышенному износу компонентов. Используйте специальный манометр для проверки давления и при необходимости подкачивайте систему.

Адаптация системы

После выполнения любых работ, связанных с заменой компонентов или ремонтом, необходимо выполнить адаптацию пневмоподвески. Это можно сделать с помощью диагностического оборудования, которое позволяет сбросить ошибки и откалибровать систему. Адаптация включает в себя:

• Сброс ошибок системы;
• Калибровка высоты кузова;
• Проверка работы всех режимов подвески.

Условия эксплуатации

Обратите внимание на условия эксплуатации вашего автомобиля. Пневмоподвеска может быть чувствительна к экстремальным температурным условиям и плохим дорожным покрытиям. Если вы часто ездите по сложным маршрутам, рекомендуется проводить более частые проверки и обслуживание системы.

Профессиональное обслуживание

Если вы не уверены в своих силах или столкнулись с серьезными проблемами, лучше обратиться к профессионалам. Специализированные сервисы имеют необходимое оборудование и опыт для диагностики и ремонта пневмоподвески. Регулярное профессиональное обслуживание поможет избежать серьезных поломок и продлить срок службы вашего автомобиля.

Следуя этим рекомендациям, вы сможете поддерживать пневмоподвеску вашего Volkswagen Touareg в отличном состоянии, что обеспечит комфорт и безопасность на дороге.

Вопрос-ответ

Как сбросить настройки пневмоподвески на VW Touareg?

Подключите сканер к разъёму OBD-II под приборной панелью. С помощью сканера откройте блок управления подвеской и выберите «Сброс адаптаций» или «Калибровка подвески». Проверьте наличие неисправностей: используйте сканер для удаления всех кодов ошибок, связанных с подвеской.

Когда нужно делать адаптацию пневмоподвески?

При переходе на другие шины с различными диаметром, шириной или профилем может потребоваться адаптация пневмоподвески, чтобы компенсировать изменение высоты и обеспечить оптимальную управляемость и комфорт.

Советы

СОВЕТ №1

Перед началом работы с пневмоподвеской Туарег, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем содержится важная информация о регулировках и адаптации, а также рекомендации по обслуживанию системы.

СОВЕТ №2

Используйте диагностическое оборудование для проверки состояния пневмоподвески. Это поможет выявить возможные ошибки и неисправности, которые могут повлиять на работу системы. Регулярная диагностика позволит избежать серьезных проблем в будущем.

СОВЕТ №3

При выполнении адаптации пневмоподвески следуйте пошаговым инструкциям, чтобы избежать ошибок. Не спешите, и убедитесь, что все настройки выполнены правильно, так как неправильная адаптация может привести к ухудшению управляемости и комфорта при вождении.

СОВЕТ №4

Не забывайте о регулярном обслуживании пневмоподвески. Проверяйте уровень воздуха в баллонах и состояние компрессора. Это поможет продлить срок службы системы и обеспечить ее надежную работу в любых условиях.
