Установка рации в автомобиль обеспечивает надежную связь в дороге, что особенно важно для профессиональных водителей и любителей активного отдыха. В этой статье представлена инструкция по самостоятельной установке рации, включая настройку антенны, размещение кабеля и подключение устройства. Следуя рекомендациям, вы сможете улучшить качество связи и упростить процесс установки.

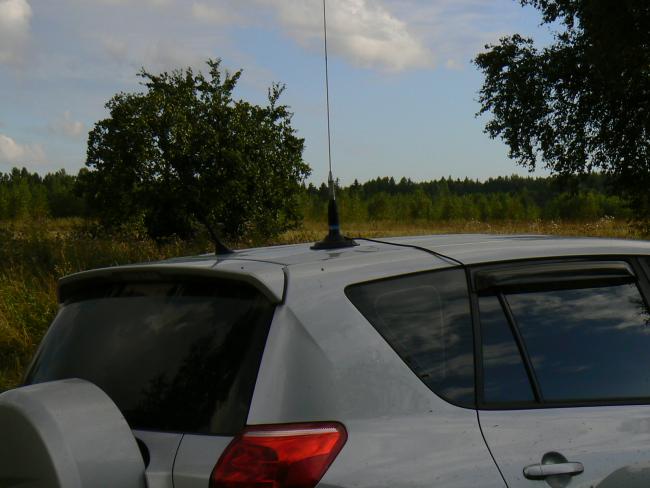

Установка антенны
Установка системы связи в автомобиле начинается с монтажа антенны. Врезные антенны требуют надежного контакта с металлическим корпусом для корректной работы диаграммы излучения. Место крепления кронштейна следует обработать антикоррозийным средством, например, Мовилем. Штырь антенны лучше установить как можно ближе к центру крыши, что особенно важно для антенн с магнитным основанием.
Установка антенны на крышке багажника или заднем бампере может ухудшить ее работу и искажать диаграмму направленности. Это приведет к неправильному распределению максимального усиления, и антенна будет эффективно функционировать лишь в определенных направлениях. Например, антенна с магнитным основанием, расположенная на задней части крыши, будет иметь максимальную эффективность приема и передачи в сторону передней части автомобиля.
Установка рации в автомобиль — это процесс, требующий внимательности и знаний. Эксперты отмечают, что перед началом работы важно ознакомиться с инструкцией производителя, чтобы избежать ошибок. Первым шагом является выбор подходящего места для установки, где рация будет легко доступна, но не будет отвлекать водителя. Далее следует правильно подключить антенну, что критически важно для обеспечения качественной связи. Специалисты рекомендуют использовать качественные кабели и разъемы, чтобы минимизировать потери сигнала. Также стоит обратить внимание на защиту проводки от механических повреждений и воздействия влаги. Завершив установку, необходимо протестировать устройство, чтобы убедиться в его работоспособности. Правильная установка рации не только улучшает связь, но и повышает безопасность на дороге.
Размещение антенного кабеля
Прокладку антенного кабеля начинать следует с его укладки на крыше. Чтобы не портить лакокрасочное покрытие, лучше приобрести специальные самоклеющиеся площадки. Кабель будет лежать на них, не касаясь поверхности крыши. При этом он не должен быть сильно натянут.
Внутрь салона легкового автомобиля кабель целесообразно заводить через крышку багажника (или пятую дверь хэтчбека), а не через боковые двери. Внутри салона кабель следует протягивать под обшивками, при этом нежелательно крепить его к жгутам штатной электрической проводки. Лучше располагать его отдельно. Крепить кабель следует с помощью нейлоновых стяжек.
Важно: Нельзя допускать сильных изгибов, перекручиваний и деформации кабеля.
Длина кабеля, поставляемого с антенной, обычно составляет 3.5-5 метров, поэтому позаботьтесь о том, чтобы его хватило. Удлинять или обрезать кабель не рекомендуется – это может привести к нарушению его согласования с антенной и ухудшить ее технические характеристики.
| Этап установки | Действие | Важные замечания |
|---|---|---|
| Подготовка | Выберите место для установки рации, учитывая доступ к антенне и электропитанию. Проверьте наличие необходимых инструментов и материалов (кабели, кронштейны, предохранители). | Убедитесь, что выбранное место обеспечивает хороший прием сигнала и не мешает вождению. |
| Установка антенны | Установите антенну на крыше или багажнике автомобиля, используя подходящий кронштейн. Заземлите антенну надежно. | Правильное заземление антенны критически важно для эффективной работы рации. Убедитесь, что антенна установлена вертикально. |
| Подключение питания | Подключите рацию к бортовой сети автомобиля через предохранитель. Используйте проводку соответствующего сечения. | Подключите рацию к цепи, которая включается и выключается вместе с зажиганием. Неправильное подключение может привести к повреждению электроники автомобиля. |
| Подключение к внешней антенне | Подключите коаксиальный кабель от антенны к рации. Убедитесь в надежности соединения. | Используйте качественный коаксиальный кабель соответствующего импеданса. Плохое соединение может привести к потере сигнала. |
| Проверка работы | Включите рацию и проверьте ее работоспособность. Проверьте уровень сигнала и качество связи. | Проверьте работу рации на всех частотах. Проверьте работу всех функций рации. |
| Завершение установки | Закрепите все провода и компоненты, чтобы предотвратить их повреждение. Уберите все лишние провода. | Убедитесь, что все соединения надежны и защищены от влаги и повреждений. |
Интересные факты
Вот несколько интересных фактов о установке рации в автомобиль:
-
Разнообразие типов раций: Существует множество типов раций, которые можно установить в автомобиль, включая CB-радио, УКВ-радио и даже цифровые системы связи. Каждый тип имеет свои особенности и предназначение, что позволяет выбрать наиболее подходящий вариант в зависимости от нужд водителя.
-
Значение антенны: Качество связи рации во многом зависит от антенны. Правильный выбор и установка антенны могут значительно улучшить радиус действия и качество сигнала. Например, антенны с высоким коэффициентом усиления могут обеспечить связь на больших расстояниях, но требуют более сложной установки.
-
Законодательные ограничения: В некоторых странах и регионах существуют строгие правила и ограничения на использование определенных типов раций в автомобилях. Например, для работы на определенных частотах может потребоваться лицензия. Важно ознакомиться с местными законами, чтобы избежать штрафов и проблем с законом.

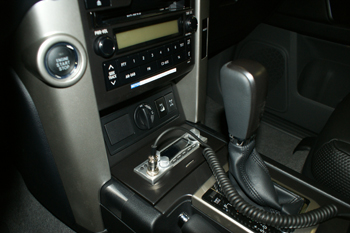

Размещение и подключение радиостанции
Установка устройства должна обеспечивать доступ к органам управления, не ограничивать видимость и не отвлекать водителя. Удобство в управлении устройством также важно. Если выбрать место для установки сложно, лучше использовать модели с выносной передней панелью. Компактную панель установить проще, а блок можно разместить в любом удобном месте. Главное — избегать зон, где устройство может перегреваться.
Читайте также:
Все радиостанции работают от напряжения 12-13.8 В. Рекомендуется подключать провода питания непосредственно к аккумулятору, как положительный, так и отрицательный. Это поможет избежать помех в диапазоне 27 МГц, особенно в городских условиях. Питающий кабель в комплекте уже оснащен фильтром помех и предохранителями. При необходимости удлинить провода лучше использовать пайку и термоусадочную трубку для изоляции. Полезно спрятать их в пластиковую гофру.
Прокладка кабеля питания должна быть аккуратной, без скручивания и деформации, с использованием нейлоновых стяжек для надежной фиксации.
Важно: не подключайте радиостанцию к штатному прикуривателю или проводам освещения, так как они могут не выдержать ток, потребляемый передатчиком. Это может привести к возгоранию автомобиля.
Также полезно установить в салоне дополнительный выключатель питания. Это можно сделать с помощью реле и кнопки или приобрести готовый выключатель, рассчитанный на ток не менее 20 А. Выключатель должен быть надежно закреплен, чтобы не болтаться на проводах.
Настройка антенны
Настройка антенны является очень важной процедурой, и обходить ее стороной не стоит. От этого будет зависеть эффективность работы и качество радиосвязи. Лучше всего, если это сделает специалист, но при наличии минимального оборудования некоторые типы антенн можно настроить своими силами.
Настройка антенны заключается в приведении ее в резонанс с частотой работы. Частота, на которой работают водители, 27.135 МГц (канал №15).
Для настройки потребуются:

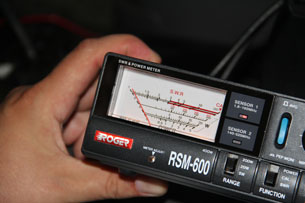

- КСВ-метр – прибор для измерения коэффициента стоячей волны. Проще говоря, этот параметр указывает на качество согласования антенны и радиостанции.
- отрезок кабеля с разъемами «UHF-male» с обоих концов (изготавливается самостоятельно) длиной не более 0.5 м. Далее будем называть его «переходник».
Измерение проводим по следующему алгоритму:
-
Читайте также:
- подключаем разъем антенны в гнездо «ANT» КСВ-метра;
- подключаем переходник к антенному гнезду радиостанции, а вторым концом – к гнезду «TX» КСВ-метра;
- включаем радиостанцию и выставляем частоту 27.135 (или канал №15);
- нажимаем кнопку «PTT» на тангенте и смотрим показания стрелки КСВ-метра
ВАЖНО: НИКОГДА НЕ ВКЛЮЧАЙТЕ РАДИОСТАНЦИЮ НА ПЕРЕДАЧУ С ОТКЛЮЧЕННОЙ АНТЕННОЙ!
Нормальное значение лежит в пределах 1-2, чем ближе оно к единице, тем лучше. Если значение в норме, отсоединяем КСВ-метр, подключаем антенну к рации и пользуемся на здоровье.
Если значение выше 2, действия следующие:
- записываем полученное значение КСВ;
- выставляем частоту 27.405 (или канал №40)
- нажимаем «PTT» и смотрим показания прибора.
Если КСВ стал меньше, это говорит о том, что ваша антенна имеет резонанс на более высоких частотах и штырь надо сделать немного длиннее. Для этого ослабляем крепление штыря к основанию (обычно 2 винтика под шестигранник) и немного выдвигаем штырь. Нужно помнить, что в этом случае возможность регулировки невелика.
Если же КСВ стал больше, то это значит, что резонанс антенны лежит ниже частоты 27.135. В этом случает нужно укоротить штырь примерно на 1 см и замерить КСВ еще раз. Если он стал меньше того значения, которое было получено при первом измерении, то вы на верном пути. Так постепенным уменьшением длины штыря можно добиться отличных показаний.
Перед началом эксплуатации радиостанции внимательно изучите прилагаемую инструкцию.
Тестирование и проверка работы рации
После завершения установки рации в автомобиль, крайне важно провести тестирование и проверку ее работы. Это позволит убедиться в правильности подключения и функциональности устройства. Следуйте приведенным ниже шагам для успешного тестирования.
1. Проверка питания
Первым делом убедитесь, что рация получает питание. Для этого:
-
Читайте также:
- Включите автомобиль и проверьте, загорелся ли индикатор питания на рации.
- Если индикатор не светится, проверьте соединения проводов, особенно на клеммах аккумулятора и в месте подключения к рации.
2. Настройка частоты
После проверки питания настройте рацию на нужную частоту. Для этого:
- Обратитесь к руководству пользователя, чтобы узнать, как правильно настроить частоту.
- Убедитесь, что вы находитесь на той же частоте, что и ваш собеседник, если планируете проводить тестовые звонки.
3. Тестовый вызов
Для проверки связи выполните тестовый вызов:
- Нажмите кнопку PTT (Push-To-Talk) и произнесите короткое сообщение, например, “Тест, тест, слышите ли вы меня?”
- Отпустите кнопку и дождитесь ответа. Если вы не получаете ответа, проверьте уровень сигнала и настройки частоты.
4. Проверка качества связи
Обратите внимание на качество связи во время тестового вызова:
- Проверьте, нет ли помех или искажений в звуке.
- Убедитесь, что звук четкий и разборчивый.
- Если вы слышите посторонние шумы, попробуйте изменить местоположение антенны или ее угол наклона.
5. Проверка дальности связи
Для проверки дальности связи проведите тесты на различных расстояниях:
- Начните с близкого расстояния и постепенно увеличивайте дистанцию.
- Запишите, на каком расстоянии связь начинает теряться или ухудшаться.
6. Проверка дополнительных функций
Если ваша рация имеет дополнительные функции, такие как сканирование частот, программируемые кнопки или функции шумоподавления, протестируйте их:
- Убедитесь, что все функции работают корректно и без сбоев.
- Проверьте, как рация реагирует на изменения условий, например, на наличие помех или изменение частоты.
7. Завершение тестирования
После завершения всех тестов и проверок, убедитесь, что все соединения надежны, а рация установлена в удобном для использования месте. Если вы обнаружили какие-либо проблемы, вернитесь к этапам установки и устраните неполадки.
Тестирование рации — это важный этап, который поможет избежать проблем в будущем и обеспечит надежную связь в любых условиях.
Вопрос-ответ
Нужно ли разрешение на установку рации в машину?
Если вы решили обзавестись радиостанцией в машину, наверняка у вас возникнет вопрос: а нужно ли какое-то специальное разрешение на установку этого прибора? К счастью, нет — если вы покупаете рацию гражданского диапазона, можно спокойно пользоваться ей без каких-либо разрешений и бумажек.
Какой штраф за рацию в машине?
Штрафы составляют от 1500 до 3000 руб.
-
Читайте также:
Можно ли ставить рацию в авто?
Поставить рацию можно на любой автомобиль. Несмотря на большую популярность мобильных телефонов, рации по-прежнему остаются востребованными в качестве переговорного устройства. Поставить рацию можно не только на машины таксистов и дальнобойщиков, но и на любой частный автомобиль.
Советы
СОВЕТ №1
Перед началом установки рации в автомобиль, внимательно изучите инструкцию к устройству. Обратите внимание на рекомендации производителя по подключению и настройке, чтобы избежать повреждений оборудования и обеспечить его корректную работу.
СОВЕТ №2
Выберите подходящее место для установки рации. Убедитесь, что она будет удобно доступна для управления во время вождения, но при этом не будет отвлекать вас от дороги. Часто хорошими местами являются консоль или подлокотник.
СОВЕТ №3
При подключении антенны следите за тем, чтобы она была установлена на крыше автомобиля или в другом высоком месте, что обеспечит лучший прием сигнала. Также убедитесь, что антенна надежно закреплена и защищена от повреждений.
СОВЕТ №4
После завершения установки проведите тестирование рации. Проверьте качество связи, уровень сигнала и работоспособность всех функций. Это поможет выявить возможные проблемы до того, как вы начнете использовать устройство в полевых условиях.
