18650 до какого напряжения разряжать

До какого напряжения можно разряжать аккумулятор 18650?

Купил приборчик для измерения ёмкости аккумуляторов, в нём нужно выставить минимальное напряжение до которого можно его разрядить , безопасно для этого аккумулятора. Смотрю разные видео кто что говорит. Хотелось бы знать точные цифры.

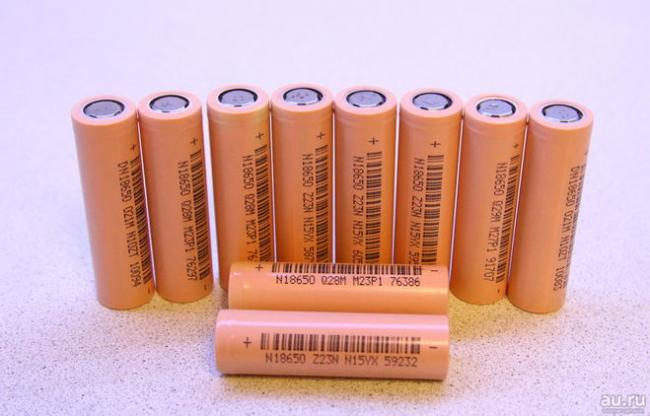

Аккумуляторы формфактора 18650 бывают как минимум в трех вариациях. Это —

1. Li-ion
2. Li-po
3. lifepo4

Соответственно и технические характеристики будут отличаться.

Разряжать любой из них ниже 2,8 Вольт крайне не рекомендуется (теряется безвозвратно емкость), а вот с зарядом все куда интересней. Но опять таки — в силу того, что разные производители делают свою химию, то технические характеристики (минимально допустимый разряд и максимально возможный заряд) могут отличаться.

Для Li-ion критические параметры это разряд минимум до 2.70 В, и заряд до 4.20 В, но Lifepo4 допускает разряд до 2.00 В, а заряд до 3.75, 3.39 и вплоть до 3.9 Вольт.

Собственно даже у некоторых зарядных устройств есть переключатель Li-ion(Lipo) | Lifepo4, ибо перезаряд для подобных элементов так-же критичен.

Более конкретные цифры вам может дать только тех документация конкретного производителя

Напряжение на 18650 аккумуляторах

При выборе аккумулятора очень часто потенциальный пользователь обращает внимание только на емкость батареи. Но это немного неправильно, так как одной из важнейших характеристик помимо емкости является напряжение аккумулятора. При малом значении напряжения прибор просто не будет работать, а при большем чем положено просто может сгореть.

Напряжение 18650 проходит несколько стадий по мере по мере заряда. Поэтому его можно разделить на несколько типов:

• Номинальное напряжение. Это напряжение, которое указывает производитель на корпусе аккумулятора. Номинальное напряжение аккумулятора 18650 – 3.7V. Именно с этим напряжением аккумуляторы поступают с завода и хранятся на складах. Однако, бывают и исключения, зависящие от характеристик, описанных ниже:
• Минимальное напряжение. В процессе использования аккумулятор теряет напряжение. Обычно минимальным напряжение служит значение 2,4V, его имеют разряженные аккумуляторы. Ниже данного значения аккумулятор разряжать нельзя! Т.к. они испортится и безвозвратно потеряет емкость. Чтобы защитить АКБ от случайного переразряда на аккумулятор часто при производстве ставится плата защиты.
• Максимальное напряжение. У аккумуляторов 18650 максимальное напряжение как правило равно 4,2 V. Это напряжение полностью заряженного аккумулятора. Но существуют аккумуляторы с максимальным напряжение в 4,35 V. Эти аккумуляторы не имеют большую емкость и требуют специальное зарядное устройство для полноценного заряда и раскрытия всех своих качеств.
• Реальное напряжение. Этот параметр переменный и может варьироваться в пределах от максимального до минимального напряжения. То есть от 4,2 V до 2,4 V

Аккумуляторы 18650 очень не любят переразряда и перезаряда (т.е. когда напряжение опускается ниже минимального значения), поэтому многие аккумуляторы выпускаются с платой защиты от переразряда, перезаряда и короткого замыкания. Эти аккумуляторы несколько длиннее обычных аккумуляторов и это необходимо учитывать при эксплуатации.

Минимальное напряжение для Li-Ion аккумулятора на примере “18650” ⁠ ⁠

Я часто вижу вопросы о том, на сколько низко можно разряжать Li-Ion аккумулятор, и возможно ли безопасно зарядить его при этом. На этот вопрос довольно трудно ответить точно, производители Li-Ion не публикуют много об этом, а Li-Ion — это не просто Li-Ion, это множество разных химикатов с похожими, но не равными спецификациями.

Некоторые люди не хотят разряжать аккумулятор ниже 3.6 вольт, но зачем останавливаться на этом, когда в даташите говориться о 3.0 и ниже вольт?

Для этого есть своего рода причина, и это связано с тем, как вы измеряете напряжение.

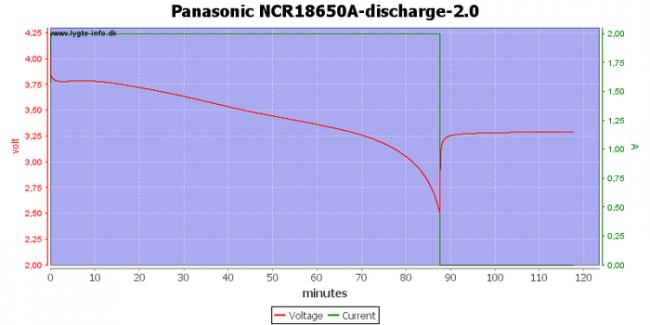

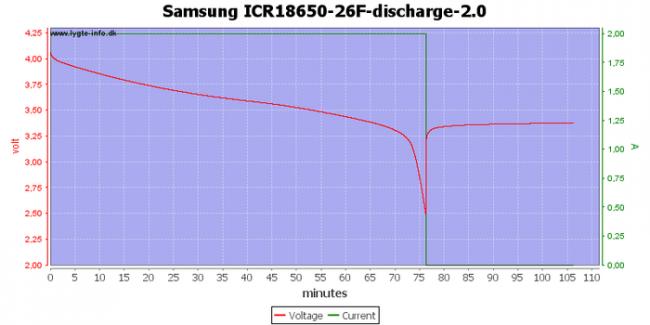

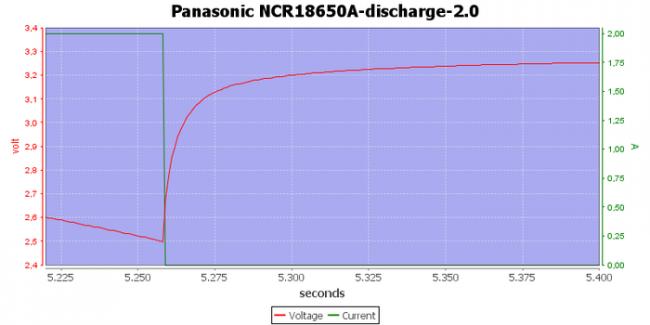

Здесь я разряжаю аккумулятор до 2.5 вольт током в 2А, когда я отключаю нагрузку, напряжение начинает довольно быстро повышаться до 3.3 вольт.

Требуется 12 секунд для повышения напряжения от 2.5 до 3.1 вольт. Это означает, что если вы начнете измерять напряжение на аккумуляторе, вы никогда не увидите 2.5 вольта.

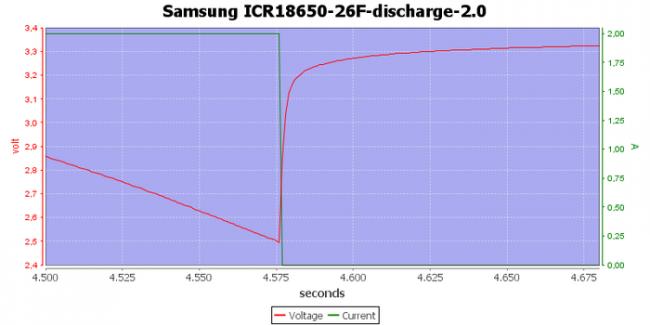

Давайте попробуем с другим аккумулятором.

Напряжение поднимается от 2.5 до 3.1 вольт за 3 секунды и через 7 секунд составляет около 3.2 вольт.

Как далеко скачки напряжения зависят от тока разряда, более низкий ток даст меньший скачок и по химическому составу аккумулятора, различные химикаты дают разные скачки напряжения. Это означает, что измерительные действия с аккумулятором вне оборудования не даст правильной информации о минимальном напряжении.

Из-за вышеперечисленного довольно сложно понять, какое фактическое напряжение аккумулятора находящийся внутри фонарика когда он включен. И можно предположить, что он разряжен, когда ненагруженное напряжение ниже «некоторого» значения. 3.6 вольт отлично подходит для некоторых батарей, но оказывается это не предел.

Первый ответ на этот вопрос прост, проверьте техническое описание:

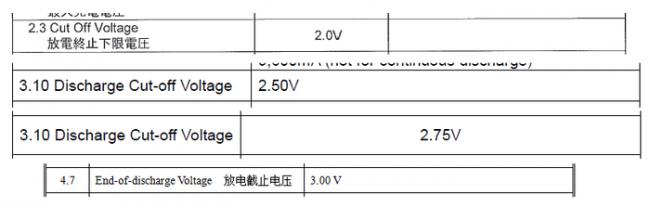

Вот некоторые значения из 4 разных таблиц. Самые распространенные значения сегодня — 2,75 В и 2,5 В.

Эти значения являются самым низким напряжением, которое допускается на аккумуляторы, если необходимо достичь полного срока службы. Это означает, что для любого нормального использования это самое низкое значение для разрядки аккумулятора. Это напряжение не включает в себя ток. Предел не тот, который может быть разряжен только при высоких токах, он может разряжаться и очень низким током в соответствии этой спецификацией. Вот несколько иллюстраций из справочников про Li-Ion:

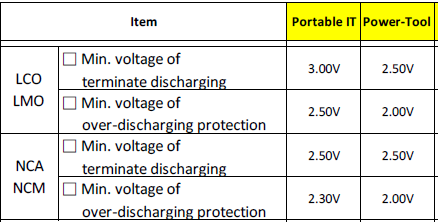

Вот некоторые данные от Samsung, защита от разрядки находиться вне нормального диапазона использования.

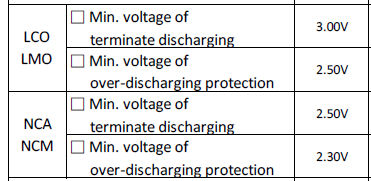

И если я расширю таблицу, то можно увидеть, что минимальное напряжение защиты зависит от устройства (нагрузки). При высоком токе защита может быть и при более низком напряжении.

Из этой таблицы видно, что допустимо разряжать аккумуляторы LCO / LMO ниже минимального значения.

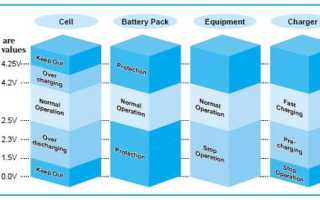

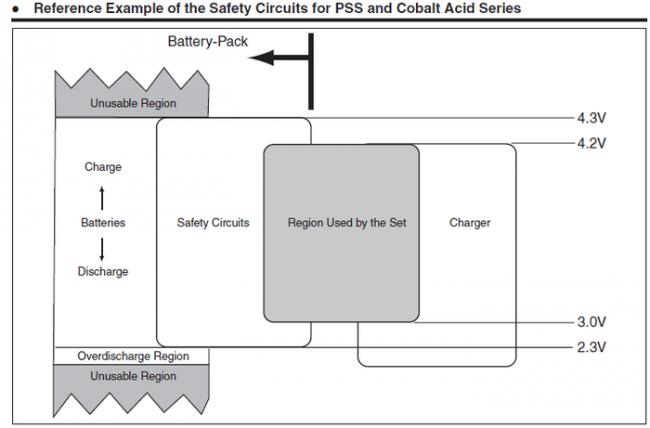

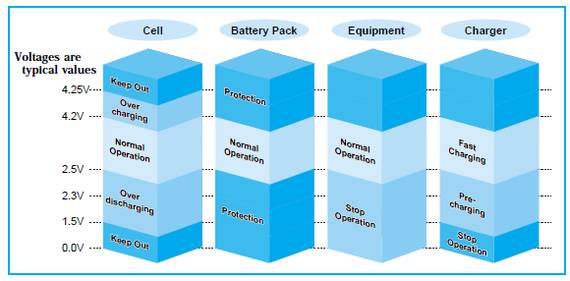

Вот несколько иллюстраций из справочника про Li-Ion:

В обеих иллюстрациях есть:

Рабочий диапазон — то есть диапазон напряжения из таблицы данных.

Диапазон защиты (безопасности) — который охватывает более широкий диапазон напряжения, но может привести к дополнительному износу аккумулятора.

Непригодный диапазон — очень низкое или очень высокое напряжение.

В руководствах Samsung также указано минимальное напряжение.

Три последних иллюстраций показывают нам о допустимом минимальном напряжении на разных аккумуляторах от разных производителей в 1.5 вольта, где-то ниже 2.3 вольт или в 1 вольт.

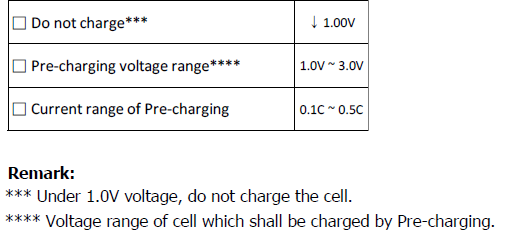

Еще одна важная деталь — предварительная зарядка, когда напряжение низкое номинальному, батарею нельзя заряжать при номинальном токе. Необходимо использовать уменьшенный ток.

Когда аккумулятор разряжается до ниже допустимого напряжения, он может потерять некоторую мощность за очень короткое время.

Причиной не заряжать номинальным током сильно разряженный аккумулятор является то, что химия ломается при низких напряжениях. В зависимости от того, насколько химия ухудшилась, аккумулятор может очень сильно нагреться при зарядке!

С учетом вышеизложенного я порекомендую следующее:

1) Не используйте защиту от разряда в качестве сигнала о том, что аккумулятор полностью разряжен.

2) Не заряжайте номинальным током аккумуляторы под напряжением менее 2 вольт, за исключением случаев, когда у вас есть данные, говорящие, что они безопасны.

3) Только потому, что ячейка восстанавливает напряжение, не делайте целесообразным разрядку ниже пределов.

И помните, что если во время зарядки аккумулятор становится более горячим, чем обычно, или он не заряжаться полностью (то есть зарядное устройство не отключается), он будет мертвым, и возможно, опасным.

Отличная работа, спасибо.

Короче, до 3 вольт разряжаем — и хватит, нефиг. 3 вольта и запомнить проще.

Купил на алике акумы один полностью заряженный показывает 3,45в. Второй заряженный 4,20в, на половину разрядил 3,1в в чем дело? памагитя

Как сделать крутой 120 ваттный повербанк на 20Ah⁠ ⁠

Последнее время загорелся идеей создания своеобразного такого (G.E.C.K.) универсального чемоданчика, чтобы и павербанком был, и инет раздавал, и чтоб запитать его можно было почти от чего угодно от картошки до розетки. В общем, чтоб максимально был функциональным и насыщеным всякими полезняшками как любят разные выживальщики.

О самом проекте и его фич-листах я еще не писал, но ютуб уже исправно подстраивает выдачу показывая классные самоделки на эту тему. Буду делиться материалами пока готовлю статеечку про комплект кибервыживальщика.

Хочется таких банок несколько, чтоб как ячейки вставлялись в чемодан и служили ему батареей, заряжались и разряжались в порядке очереди, чтоб совокупную энерговооруженность показывали на дисплее чемодана, ну и торчали своими портами наружу тоже.

Кто в теме — прошу помозгоштурмить со мной в этом направлении.

Два листа алюминия 25*8 (см?)

Металлические спейсеры (эдакие длинные гайки)

Вльтамперметр 100В 10А

Кусок клянцевого ПВХ (чтобы эпоксидка не липла)

Battery monitor Display 12-24-36-48Vdc — LY6

Micro switch 6X6X9MM

DC-DC Booster Converter Module 10-50V 10A 250W

Li-Ion Battery 3.7V формата 18650 3350mAh (6 шт)

Lithium Battery Charger Protection Board Module 3S 10A (2 шт)

Прозрачный лак для ногтей

QC4.0-QC3.0 fast charging module 60W USB-C PD Fast Charger (2 шт)

Аккумуляторы 18650 с песком? А как вам такое? Китайцы жгут⁠ ⁠

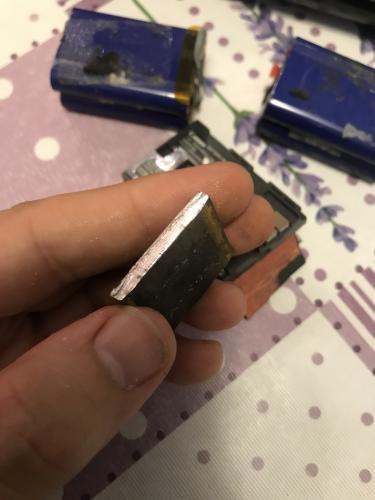

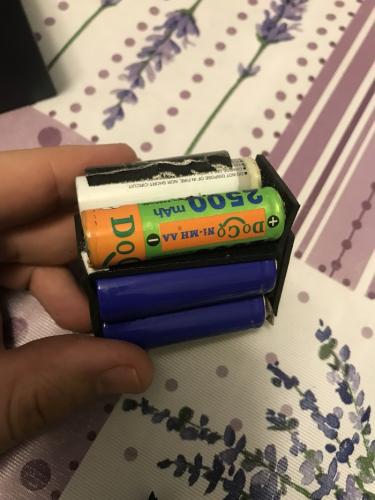

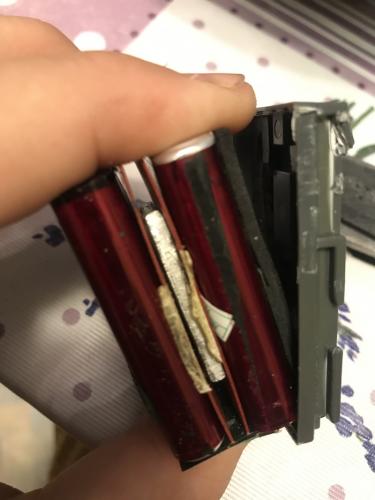

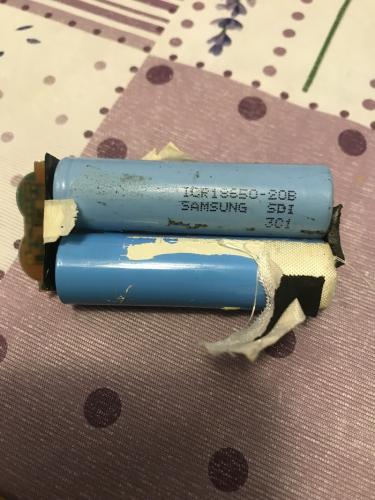

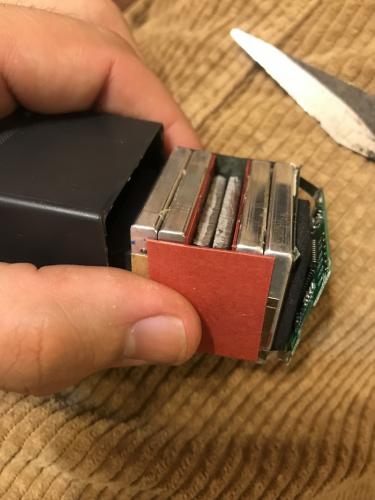

Надо брать аккумуляторы по весу? Так вот вам вес в виде напиленной стальной полосы! Аккумулятор самсунг? Дааа но 1/2. Последнее фото я даже объяснить не могу. Что ты такое . 😳
