Чтобы повысить мощность мотора, не увеличивая его объёмы, активно используется отработанный газ. Он даёт дополнительную энергию, если направить его под давлением на лопастный механизм, чтобы он раскрутился и захватил побольше воздуха.
Воздушный поток затем подаётся в цилиндры двигателя и помогает переработать топливо. Одной из вспомогательных деталей в этом процессе является актуатор. Что он собой представляет и как устранить различные проблемы, связанные с ним, мы разберём далее.

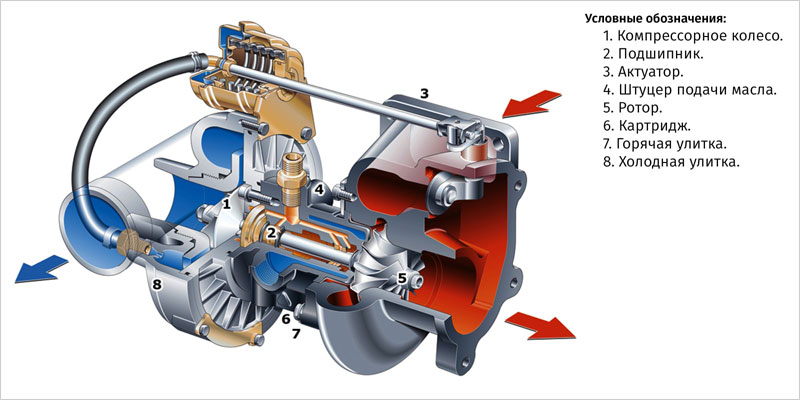

Как работает защитник турбины
Как мы уже говорили, отработанный газ и воздух, которые захватывает лопастный механизм (или попросту турбина), находятся под давлением. Иногда оно слишком возрастает, и его приходится снижать, сбрасывая лишний газ через специальный клапан – вот, что такое актуатор, и он просто необходим в автомобиле, где стоит двигатель с турбонаддувом.
Принцип работы актуатора заключается в реакции на повышение оборотов турбины двигателя – клапан открывается и выпускает часть выхлопных газов, которые, как вы помните, помогают лопастям раскручиваться. Таким образом, турбина недополучает движущей силы, и давление сбрасывается, не достигая критической отметки.
Всё это происходит автоматически: конструкторы рассчитывают, при какой интенсивности силового воздействия газа на турбину, пора сбросить обороты, и именно по достижении заданной величины срабатывает клапан. Теперь вы понимаете, как работает актуатор и почему его называют защитником турбины.
Если вы просто пользуетесь машиной, ничего в ней не меняя, и вовремя проходите ТО, то можете не беспокоиться – актуатор уже настроен и будет прекрасно работать. Для тех же, кто увлекается тюнингом, особенно затрагивающим функционал турбин и мотора, существует ряд рисков, чего можно избежать, научившись правильно настраивать вестгейт.
Актуатор в автомобиле — это устройство, отвечающее за управление различными системами, такими как дроссельная заслонка, трансмиссия или системы климат-контроля. Эксперты подчеркивают, что правильная работа актуатора критически важна для обеспечения безопасности и комфорта вождения. Для проверки его состояния рекомендуется использовать диагностическое оборудование, которое позволяет считывать коды ошибок и проводить тесты в реальном времени. Регулировка актуатора может потребовать специальных знаний и инструментов, поэтому профессионалы советуют обращаться к квалифицированным специалистам. Важно помнить, что игнорирование проблем с актуатором может привести к серьезным неисправностям, поэтому регулярная диагностика и обслуживание являются залогом надежности автомобиля.

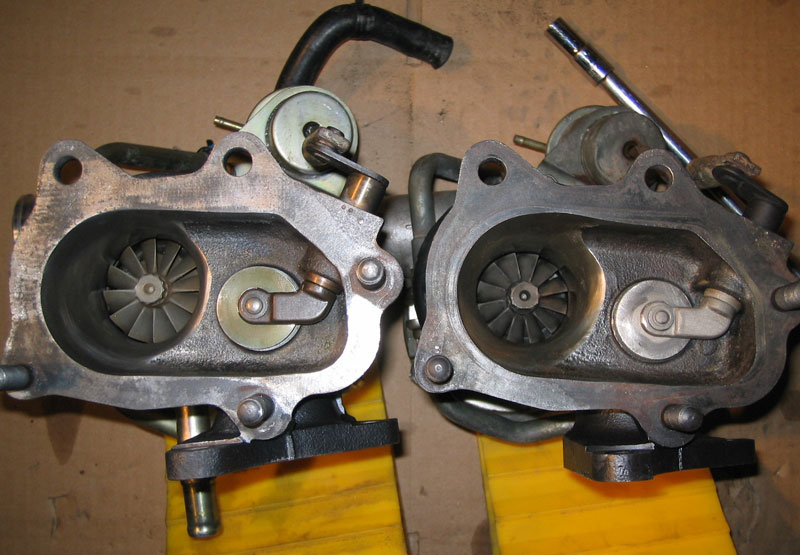

Распространённые неисправности вестгейта
Чаще всего с актуатором происходят следующие неприятности:
- ломаются выступы зубчатого колеса привода, отвечающего за активацию клапана;
- не работает электромотор, с помощью которого открываются створки клапана;
- изнашивается мембрана, сохраняющая герметичность вестгейта;
- выходят из строя электронные элементы, сообщающие другим деталям, что пора открывать клапан;
- образуется ржавчина у штока.
Признаки неисправности достаточно разнообразны:
Читайте также:
- В момент разгона автомобиля можно наблюдать синий дым из выхлопной трубы. Как только автомобиль начинает ехать со стабильной скоростью, цвет отработанного газа меняется на обычный.
- Постоянно валит чёрный или белый дым, независимо от того, меняется скорость или нет.
- Машина разгоняется медленнее, чем раньше.
- Увеличивается расход масла, его подтёки можно увидеть на лопастях турбины.
- Мотор сильно шумит, и слышен скрежет.

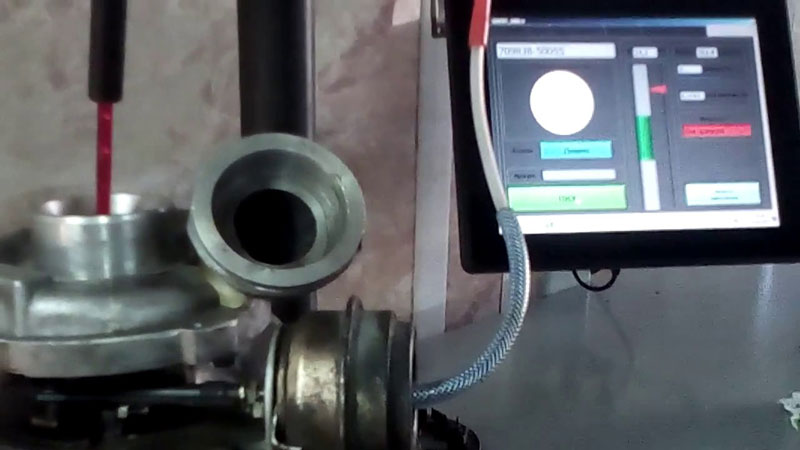

Как проверить актуатор турбины
Чтобы проверить актуатор, лучше всего снять турбину целиком и убедиться, что нет ржавчины. Обратите внимание на следующее:
- Металлический стержень должен свободно перемещаться, отклоняясь не более, чем на 10 мм. и не издавая никаких лязгов и других странных звуков.
- Мембрана должна быть упругой, целой и не деформированной. Сдвиньте стержень до упора вверх, вставьте пробку в отверстие, связанное с манжетой – если герметичность сохранилась, стержень никуда не сдвинется со своего места. Для верности лучше подождать несколько секунд, чтобы не упустить из виду даже самую маленькую дырочку.
- Проверкой электронных элементов актуатора занимаются на СТО – для этого нужен ряд специальных тестов.
Все неисправные детали подлежат обязательной замене.
Как отрегулировать актуатор турбины
Теперь разберёмся, как отрегулировать актуатор, чтобы турбины работали продуктивно. К этому стоит прибегнуть, если компрессор стучит, когда мотор останавливается или меняется скорость. Скорее всего, металлический стержень слегка разболтался. Также с помощью настроек добиваются большей производительности.
Перед тем, как настроить актуатор или произвести другие манипуляции с турбиной, подумайте, достаточно ли хорошо вы представляете себе их устройство. Если есть какие-то сомнения, лучше обратиться к специалистам.
Если вы хотите просто увеличить давление, можно заменить пружину или ослабить конец регулятора. В этом случае клапан будет открываться при больших оборотах, чем раньше, но не стоит слишком усердствовать.
Если воздействие окажется непомерно сильным, а актуатор не сработает, это может навредить двигателю и вывести его из строя. Также для повышения давления применяется соленоид, выдающий фальшивые данные по текущему напору воздушного потока. Его ставят перед вестгейтом, чтобы воздух сначала попадал туда.
Настройка актуатора начинается со снятия турбины – вам нужна регулировочная гайка. Есть и автомобили, в которых предусмотрен доступ к ней без демонтажа. Если закрутить её чуть потуже, вы отрегулируете ход штока.
-
Читайте также:
Вам нужно сделать следующее:
- Снять скобу с металлического стержня и ослабить гайку ключом №10.
- Против часовой стрелки подкрутить регулировочный винт – для этого можно взять что-то удобное, например, пассатижи. Створка должна закрыться. Стукните по ней слегка – не должно слышаться глубокого звона.
- Сделать ещё пару витков против часовой стрелки.
- Вернуть на место скобу и затянуть регулировочную гайку обратно.
- После установки турбины заведите машину, попробуйте разогнаться и сбросить скорость – вы не должны слышать стука, лязга и скрежета.
Но на этом настройка наддува не заканчивается – нужно произвести калибровку, то есть установить зависимости между показаниями прибора и размером входной величины.
Для этого нужны специальные программы типа Cummins INSITE и диагностическое ПО. С их помощью вы убедитесь, что всё сделали правильно.
Вопрос-ответ
Что такое актуатор и какую роль он играет в автомобиле?
Актуатор — это устройство, которое преобразует электрические сигналы в механическое движение. В автомобилях актуаторы используются для управления различными системами, такими как дроссельная заслонка, системы климат-контроля и замки дверей. Они обеспечивают точное выполнение команд, что способствует улучшению работы автомобиля и повышению комфорта водителя и пассажиров.
Как можно проверить работоспособность актуатора?
Для проверки актуатора можно использовать диагностическое оборудование, которое считывает коды ошибок и параметры работы систем автомобиля. Также можно провести визуальный осмотр на наличие повреждений и коррозии. Если актуатор не реагирует на команды, его можно протестировать, подавая на него напряжение напрямую и наблюдая за его реакцией.
Какие шаги нужно предпринять для регулировки актуатора?
Регулировка актуатора обычно включает в себя несколько этапов: сначала необходимо отключить питание устройства, затем проверить его механическую часть на наличие заеданий или повреждений. После этого актуатор устанавливается в исходное положение, и производится его подключение. В некоторых случаях может потребоваться использование специализированного программного обеспечения для калибровки актуатора в соответствии с требованиями автомобиля.
Советы
СОВЕТ №1
Перед проверкой актуатора обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические для вашей модели рекомендации по проверке и регулировке актуатора, что поможет избежать ошибок и повреждений.
СОВЕТ №2
Используйте мультиметр для проверки электрических соединений актуатора. Это поможет выявить возможные проблемы с проводкой или самим устройством. Убедитесь, что все контакты чистые и надежно соединены.
СОВЕТ №3
При регулировке актуатора следите за его положением и работой в различных режимах. Это позволит вам убедиться, что он функционирует корректно и реагирует на команды управления, что особенно важно для систем, связанных с безопасностью автомобиля.
СОВЕТ №4
Если вы не уверены в своих силах или не имеете необходимого оборудования, лучше обратиться к профессионалам. Неправильная регулировка актуатора может привести к серьезным проблемам с управляемостью автомобиля.
-
