Что будет если перетянуть гбц

Перетянул болты гбц на 270 градусов. Страшно это или нет?

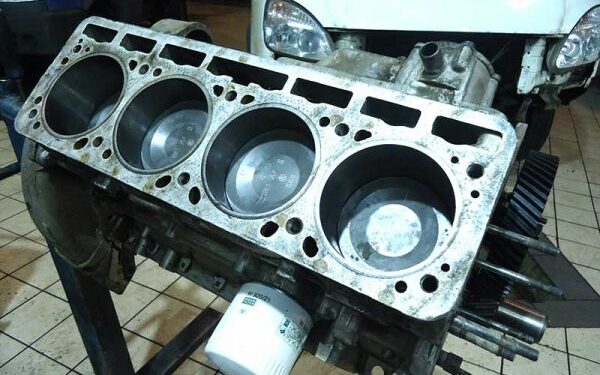

Блок цилиндров после гильзовки и фрезеровки

Болты проверил, почистил, резьба как новая, один болт был вытянут на 0.3 мм. Болт исправил.

Вот этим

Все болты затянулись данным усилием. Нанес краску на передок шляпки болта.

Осталось протянуть болты в два прохода по 90 градусов,

но я устал и решил отложить это дело на час. И пошел спать.

И тут во время моего сна началось самое интересное!

Ключ ссср

Что будет если перетянуть гбц

Ряд ремонтных работ силового агрегата автомобиля связан со снятием головки блока. Демонтаж ГБЦ особых трудностей не вызывает, а вот посадка узла на место при сборке мотора требует полного соблюдения технологии установки, в частности затяжки крепежных элементов.

Читайте также:

Ниссан тиида масло в мкпп какое

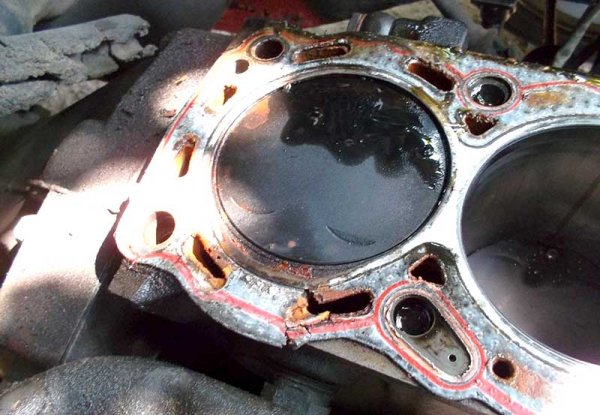

Последствия неправильной установки ГБЦ

Правильная затяжка головки блока очень важна, поскольку от этого напрямую зависит работоспособность мотора. ГБЦ выполняет роль крышки цилиндров, и любые нарушения в ее посадке сказываются на процессах, происходящих внутри силового агрегата.

Недостаточная затяжка головки приводит к падению компрессии из-за потери герметичности в месте стыка ГБЦ с блоком цилиндров, прогоранию прокладки, прорыву рабочих газов из цилиндров и попадание их в каналы систем смазки или охлаждения, проникновению в камеры сгорания технических жидкостей, что в свою очередь негативно сказывается на функционировании силового агрегата и может стать причиной очень серьезных поломок.

Чрезмерная затяжка тоже ничего хорошего не несет, в этом случае нередко происходит повреждение головки — появляются трещины, или разрушаются крепежи – разрыв болтов, срыв резьбы т.д.

Неравномерная или неправильная затяжка зачастую становиться причиной коробления головки, из-за которого в местах стыка ее с блоком появляются зазоры, что приводит к тем же последствиям, что и недостаточное затягивание.

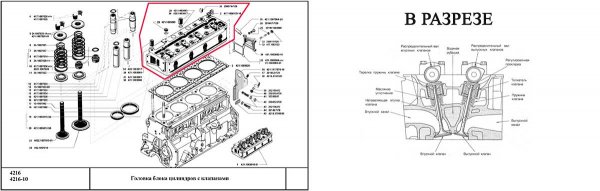

Особенности детали

Головка блока цилиндров – конструктивно достаточно сложная деталь. Представляет она собой массивную плиту, в которой проделаны каналы для циркуляции жидкостей системы смазки и охлаждения, и технологические отверстия – свечные, для форсунок (в дизелях), крепежные.

Также сверху на ГБЦ имеется так называемая «постель» распределительного вала – посадочное место под его установку.

Несмотря на свою массивность, головка блока является хрупкой деталью из-за пустот внутри, поэтому чрезмерное усилие при затяжке часто приводит к трещинам в стенках и перемычках.

Читайте также:

Помутнело стекло фары что делать

Для изготовления ГБЦ используется два вида металлов – алюминий (наиболее распространенный) и чугун.

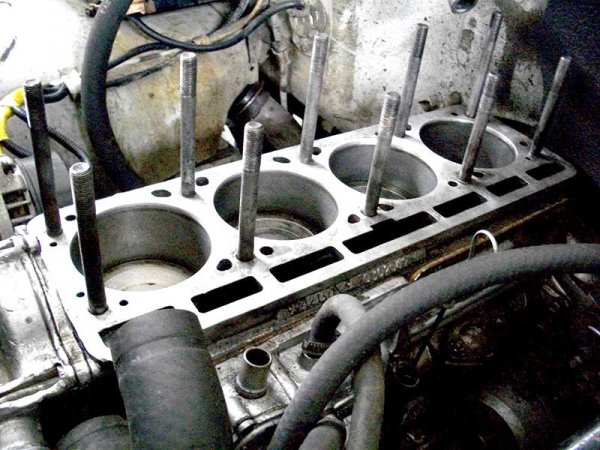

Для закрепления последней применяются стальные болты или шпильки с гайками. К примеру, головка блока УАЗ 31519 крепится шпильками.

Разница в материалах изготовления головки и ее крепежных элементов имеет один негативный фактор – разное температурное расширение компонентов при нагреве, особенно это касается ГБЦ из алюминия.

Неравномерная затяжка крепежных элементов (гайки, шпильки и т.д.) при тепловом расширении приводит к появлению излишних напряжений в структуре металла, вследствие чего происходит коробление головки.

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

Порядок затягивания;
Усилие;
Состояние крепежей (к примеру, шпилек с гайками);

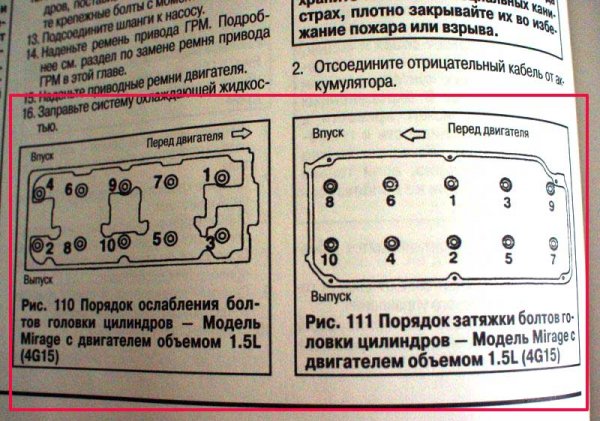

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Читайте также:

До какой температуры можно ездить на зимней резине липучке

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

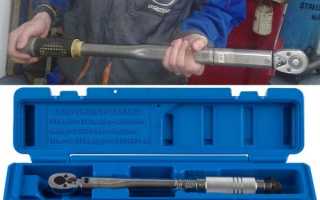

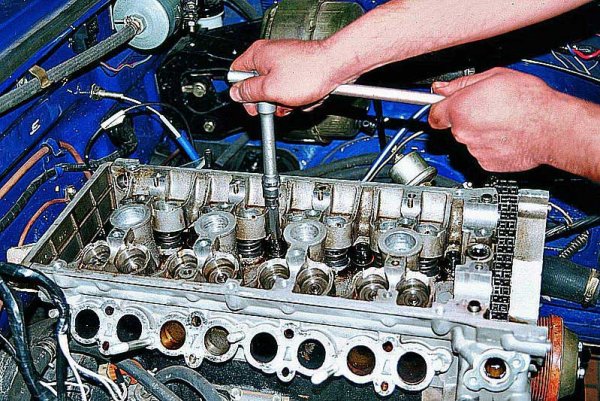

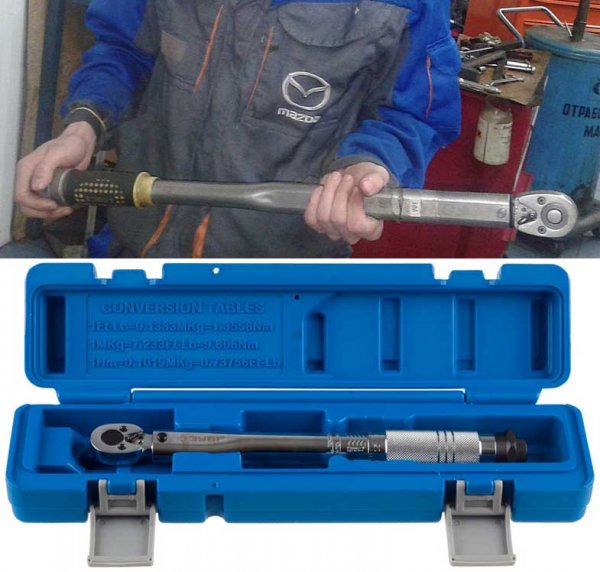

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ. Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой;
Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно.
Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

В несколько подходов доведением усилия затяжки до требуемого значения;
Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

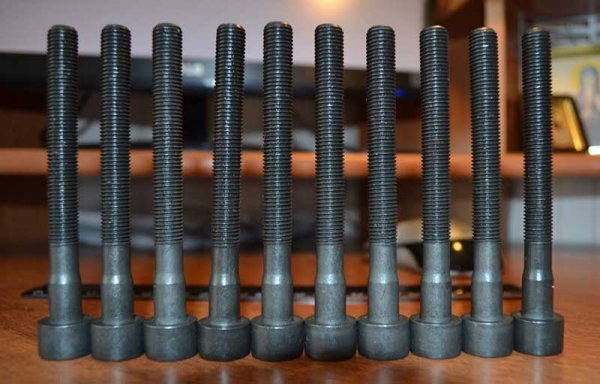

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Читайте также:

Как отличить усиленные пружины от обычных

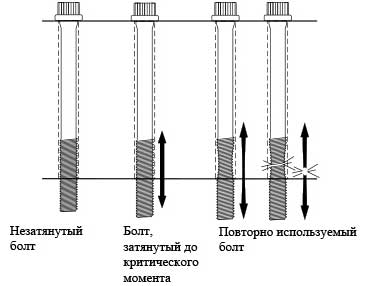

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

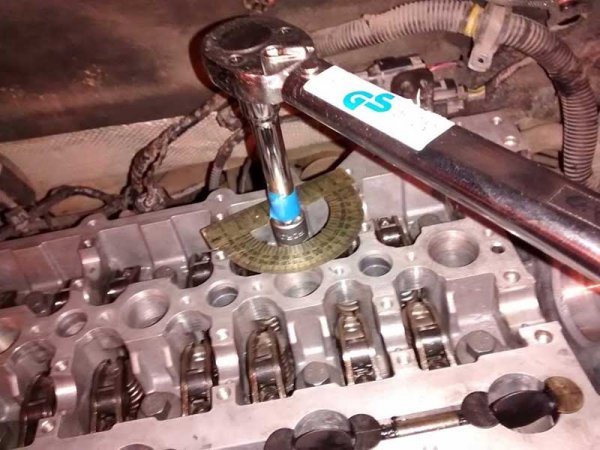

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Общий порядок работ

Затяжка головки блока хоть и имеет множество нюансов и особенностей, но общая технология операции – не сложная, важно лишь соблюдать условия.

Общий алгоритм работ такой:

Изучаем документацию (порядок затяжки и усилие);
Подготавливаем инструмент;
Осматриваем и протираем поверхности блока и головки, прочищаем крепежные отверстия (ветошью или сжатым воздухом);
Укладываем прокладку;

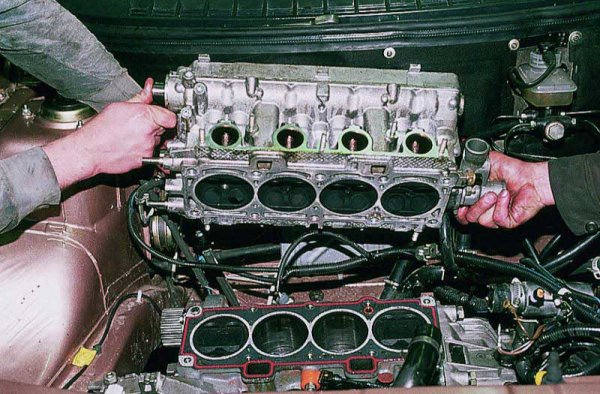

Садим на место головку блока (правильное размещение прокладки и головки обеспечивается направляющими втулками);
Смазываем резьбу крепежных элементов;
Устанавливаем последние в отверстия и затягиваем их от руки;
Уточняем схему протяжки, количество подходов и усилие каждого из них, а также время перерывов между подходами (все это указывается в документации);

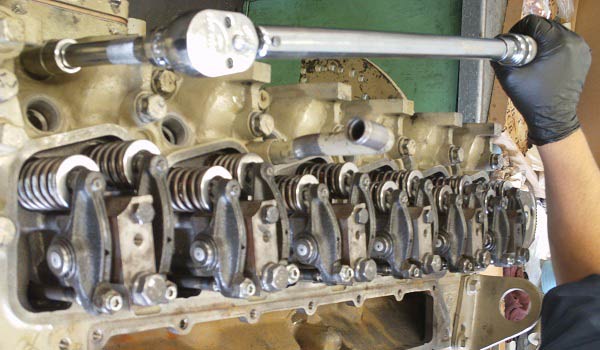

Делаем первый подход, соблюдая порядок затяжки (для удобства можно маркером пометить болты согласно порядку). На фото ВАЗ 2103;
Осуществляем все последующие подходы.

На некоторых автомобилях дополнительно требуется повторная дотяжка крепежей после определенного периода эксплуатации автомобиля. Эта информация обязательно указывается в технической документации.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

Общее состояние болтов – новые или б/у;
Наличие смазки на резьбовой части;
Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

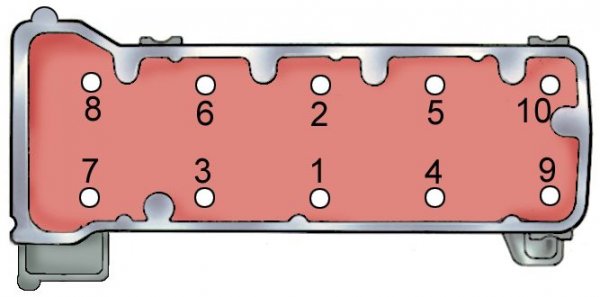

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

Заворачиваем «от руки» все болты;
Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Что будет если перетянуть гбц

Всем привет. Нужен совет знающих людей.

Болты проверил, почистил, резьба как новая, один болт был вытянут на 0.3 мм. Болт исправил.

Все болты затянулись данным усилием. Нанес краску на передок шляпки болта.

Осталось протянуть болты в два прохода по 90 градусов,

но я устал и решил отложить это дело на час. И пошел спать.

И тут во время моего сна началось самое интересное!

с стрелкой на 10Кг.м это примерно 100Н.м.

Вопрос! Что делать, какие последствия, рулю конец?

Цена вопроса: 10 000 ₽ Пробег: 300000 км

Toyota Vista 1992, двигатель дизельный 2.0 л., 90 л. с., передний привод, автоматическая коробка передач — своими руками

Машины в продаже

Toyota Vista, 1997

Toyota Vista, 1998

Toyota Vista, 1996

Toyota Vista, 1987

Комментарии 15

1000 км проехал все нормально.

Спасибо. Очень полезная статья. Я задумывался о форме болтов, но не знал, что все так серьезно. Да, нельзя сравнивать советские болты с TTY болтами, принцип совсем разный. Благодаря этой статье, у меня сразу был закрыт вопрос о перегреве. До этого не понимал почему на жиги можно вообще без ОЖ ездить, а на иномарке проблемы начинаются. Бате была бы полезна эта статья, но он читает плохо так, что не поймет своей ошибки.

Болты выкручивать, менять не буду! Так как по тестам указанным в этой статье, предел прочности болта TTY наступает если 22Нм. на 3.5 оборота, а у меня вышло 450 градусов после 44нм. Оборота 1.5 осталось точно. То что батя их сильно потянул согласен. Умный болт с защитой от дураков.

Я бы заменил все болты. По личному опыту после первичной протяжки один доворот на 90 даёт в среднем 4-5кг момента, вот теперь и считай сколько у тебя там получилось.

10кг ключ показывает

Теоретически могу предположить, что с каждым новым доворотом на 90 градусов, усилие растет в геометрической прогрессии до момента “полки” растяжения (из сопромата, если помните этот график), после которой болт рвется.

У меня сопромата не было, но была теория автоматизированного управления, это по сложности равносильно )

Я на своём 3s-gte затянул 110 hm. И ничего полет нормальный. Потом просто бошку придётся глубоко проходить. Кольца прокладки сильно впечатаються.

Если болты не потянуло то норм езди

Попалась на глаза схема затяжки вазовской ГБЦ 2108. Болты и резьба похожи м12 *1.25. Конечно, болты могут быть сделаны из разной стали или у них другая технология закалки, но я думаю, что отличие не сильное. Максимальный момент протяжки 87 Н.м и так же 2раза по 90 градусов. Получается, что момент затяжки вазовских болто в два раза выше чем у двигателя 2ct. Это и понятно так как у ваз 2108 их почти в два раза меньше чем у 2ct. 10 против 18. Исходя из своего опыта, приходилось разбирать эти двс, скажу, что болты при такой затяжки страдают не сильно и не всегда. Прокладку ГБЦ металоасбестовую не продавливает и ГБЦ не ведёт. Я думаю, что если эти болты затянуты моментом 100Н.м это некритично, так как вазовских болты протягиваются большим усилием. На тоййотовской ГБЦ 18 болтов соответственно при их равномерной затяжке способом 44Н.м и 2раза по 90 образуется усилие как на ваз 2108 с 10 болтами 87Н.м и два доворота по 90. Следуя этому заключению считаю, что у болтов ест запас прочности для их затяжки большим усилием. Думаю, что серьезного вреда батя не нанес двс, а в чем-то может быть и был прав.

Точный прогноз никто не даст. Всякое может быть. Я на первой машине тоже 2ct капиталил, протянул по книге.Через 1000 км решил еще протянуть и протянул . Один болт сорвал, внутренний, ближе к центру. Полгода так и ездил, все нормально было, потом продал машину.

Вниманию всех пользователей ОБЯЗАТЕЛЬНО заполните поле профиля Проживает в заполнять полностью, город и страна, (Город как минимум, либо ближайший крупный город) пользователи с пустым либо неверно заполненным полем будут удаляться! Кроме того читаем правила форума

Что будет если перетянуть головку двигателя

Многие автомобилисты довольно часто не соизмеряют свои силы и пытаются без определенного опыта выполнить многие ремонтные работы на своем транспортном средстве. С одной стороны это похвально. Но с другой — может привести к серьезным и иногда непоправимым последствиям. Говоря о протяжке головки блока цилиндров такие умельцы с уверенностью скажут: а что здесь такого? Взял гаечный ключ и пошел затягивать. Так-то оно так. Да вот только подумать может только тот человек, который совершенно не представляет какое значение имеет правильный порядок затяжки болтов головки блока цилиндров. А между тем неправильное выполнение затяжки может привести к серьезным нарушениям. Соответственно, чтобы такого не произошло нужно четко понимать нюансы процесса.

Как правильно затянуть резьбовые крепления головки блока цилиндров

Головка блока цилиндров (ГБЦ) в двигателе играет чрезвычайно важную роль. В ней размещён газораспределительный механизм, который отвечает за порядок впрыска топлива и отвода отработанных газов. ГБЦ находится под постоянным воздействием большого давления газов и высокой температуры. Крепится ГБЦ при помощи болтов, шпилек и гаек, к правильной затяжке которых предъявляются повышенные требования.

Важность правильной затяжки болтов или гаек ГБЦ

Головка блока цилиндров (ГБЦ) — один из важнейших узлов автомобиля. Она закрывает блок цилиндров. В ней расположены распределительные валы, клапанные крышки и другие детали газораспределительного механизма. На ГБЦ постоянно воздействуют огромные переменные силы давления и температуры. Поэтому к её резьбовому креплению предъявляются особые требования.

Головка блока постоянно должна испытывать силу сжатия, которая задаётся определённым моментом затяжки резьбового крепления. Для того чтобы сила сжатия была равномерно распределена по поверхностям стыка головки с блоком цилиндров предусмотрено большое количество стяжных болтов или шпилек с гайками. Равномерность прижатия ГБЦ к блоку цилиндров обеспечивается определённой схемой порядка затяжки резьбовых соединений. Для уплотнения стыка используется прокладка головки блока, сделанная из особого материала, устойчивого к высокой температуре. При затяжке крепления головки она даёт усадку в тысячные доли миллиметра, что обеспечивает надёжную герметизацию стыка.

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Если затяжка резьбовых соединений головки блока ведётся с превышением усилия от номинального, то сила растяжения, которая воздействует на болт или шпильку, начнёт разрушать резьбу в блоке или вытягивать тело крепёжного элемента. Наступает так называемый момент текучести, когда при дальнейшем увеличении силы затяжки сила прижатия начнёт уменьшаться. Итог: быстрое прогорание прокладки в месте наихудшего сжатия.

Если же резьба в отверстиях блока будет сильно повреждена, то она уже не сможет обеспечить необходимое прижатие головки при правильном моменте затяжки. Её потребуется восстанавливать, а это дополнительные затраты. Опытные ремонтники мотористы на практике чувствуют предельную силу затяжки, которую может выдержать резьбовое соединение. Они никогда не допустят дефектов от перетяжки болтов или гаек.

Что будет, если недостаточно затягивать болты крепления ГБЦ

Если крепление головки выполняется с минимальным усилием, то это приведёт к слабому прижатию её к поверхности блока цилиндров. Между прокладкой и прилегающими к ней плоскостями блока и головки образуются микроскопические зазоры, которые обязательно приведут к прогоранию уплотняющего материала.

Недостаточная затяжка болтов крепления не обеспечивает нормального прилегания головки, что может вызвать коробление её стыковой поверхности.

Из чего состоит ГБЦ

На любом типе двигателя ГБЦ устроена одинаково. Она состоит из:

корпуса (головки), в котором проходят каналы масляной и охлаждающей систем;
впускных и выпускных клапанов;
одного или двух распределительных валов.

Корпус – основной элемент ГБЦ. Он обеспечивает циркуляцию смазки и охлаждающей жидкости, является основанием для распределительных валов и клапанов. Если корпус ГБЦ правильно закреплен на блоке двигателя, то все системы мотора работают штатно. Если ГБЦ затянута неравномерно, то велика вероятность образования трещин в корпусе головки. ГБЦ изготовлена из алюминия, а болты крепления из стали. Поэтому температурное расширение головки и болтов не одинаково. Если какая-то часть ГБЦ затянута плохо, это приведет к появлению напряжений в ней, ведь одна часть головки увеличится сильней, чем другая.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
срыв ниток резьбы;
механическое разрушение тела болта;
проворачивание граней у гайки или головки болта;
разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Момент затяжки и порядок затяжки болтов ГБЦ

Разным моделям двигателей требуются различные усилия для затяжки головки блока. Имеются различия и в порядке затягивания болтов крепления. Все эти сведения указаны в паспорте двигателя. Ещё раз подчеркнём важность правильного выполнения затяжки и соблюдения величины её момента.

Начинается затяжка крепления ГБЦ всегда со средних болтов. Это правило нужно соблюдать потому, что необходимо обеспечить наиболее плотное прилегание сопрягающих поверхностей. Каждая ГБЦ клапанного двигателя должна быть установлена без перекосов и ненужного напряжения металла. Затяжка резьбовых соединений обязательно делается в несколько заходов. Важно соблюдать постоянство усилия для каждого болта в каждом заходе.

Зачем автомобилисту знать порядок затяжки?

Знать порядок затяжки головки блока цилиндров пригодится тем автомобилистам, которые не имеют кучу денежных знаков для того, чтобы доверить выполнение всех работ специалистам. Если же все наоборот, то лучше не забивать себе голову и отдать все в руки мастеров. В первую очередь стоит отметить тот факт, что для каждой модели транспортного средства существуют свои параметры затяжки болтов головки блока цилиндров. И полагаться на свои знания и опыт, особенно при работе с ГБЦ современных ТС явно не стоит. Любое выполнение такой работы должно производится в строгом соответствии с требования производителя к данному автомобилю и никак иначе. Найти параметры можно в мануале к ремонту и обслуживанию силового агрегата.

Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа

Затягивать резьбовые соединения при отсутствии соответствующего оборудования категорически не стоит автолюбителям, которые решили самостоятельно поменять прокладку головки блока или притереть клапаны.

Динамометрическим ключом не всегда пользуются при затяжке опытные слесаря-ремонтники, которые способны почувствовать на практике предел прочности любого болта. Но такая способность приходит не сразу. Для этого нужно поработать динамометрическими ключами несколько лет.

Но даже специалисты с большим стажем болты крепления головки блока цилиндров на дорогих марках легковых автомобилей затягивают динамометрическим ключом, потому что эта операция напрямую влияет на долговечность работы силового агрегата. В экстренной ситуации, когда нет возможности воспользоваться динамометрическим ключом, можно применить вариант с механическим или электронным кантором. В приведённом ниже видео опытный слесарь объясняет зрителям, как можно правильно затянуть головку блока цилиндров без ключа. При этом стоит иметь в виду, что правильность выполнения работ стоит проверить с помощью угломера.

Видео: как проверить затяжку головки блока цилиндров

Затяжка болтов крепления ГБЦ на автомобилях с пробегом — дело ответственное, трудное, специфическое. Ответственное, потому что от правильной затяжки зависит нормальная и долговечная работа двигателя. Трудное, поскольку эту работу выполнять не совсем удобно из-за тесноты и недостаточной обзорности. Специфическое — потому что нужно болты подтягивать в несколько заходов, по определённой схеме, с помощью специального динамометрического инструмента.

Как правильно затягивать головку

Основное правило при затяжке головки – делать все равномерно и не переусердствовать. Поэтому, прежде чем закручивать болты крепления ГБЦ, необходимо внимательно прочитать инструкцию по ремонту (мануал) вашего автомобиля. Ведь усилие (момент) затяжки для блоков из чугуна и алюминия различаются. Нередко момент затяжки отличается даже на разных моделях двигателя одного производителя.

Для затяжки вам понадобятся немножко моторного или трансмиссионного масла, динамометрический ключ и насадка (переходник) соответствующая головке болтов. Вне зависимости от того, устанавливаете вы полностью собранную головку или только корпус, затяжка производится одинаково. Вставьте все болты (предварительно смазав резьбу моторным маслом) в отверстия головки и блока и вкрутите рукой насколько возможно. Затем с помощью динамометрического ключа начинайте затягивать болты до усилия в 1 – 2 кг.м. Затем до 5 – 8 кг.м. Порядок затяжки болтов указан на фотографии. Если вы устанавливаете ГБЦ на рядный двигатель с 5 – 8 цилиндрами, то вначале закручиваете середину, затем постепенно движетесь к краям. Это позволит избежать повреждения ГБЦ и прокладки.

После того, как затянули все болты с усилием 5 – 8 кг.м, в том же порядке протяните их еще 1 – 2 раза, поворачивая на ¼ оборота. Головка затянута. После того, как автомобиль пробежит 500 км, необходимо еще раз довернуть все болты на ¼ оборота (не на всех машинах). Если вы установили головку на пружинные болты, то эта операция не нужна.

Что будет если неправильно затянуть болты гбц?

Пропала компрессия на 3 и 4 цилиндрах 406 двигателя что делать?

Для начала залейте 5 кубиков масла в цилиндр и проверьте компрессию снова, затем то же самое со следующим цилиндром. Если компрессия поднялась на 1-2 качка, то проблема с поршневой, если практически не изменилась, то с клапанами. И вот от этого уже стоит планировать свои дальнейшие действия.

1 1 · Хороший ответ

Как определить, что прокладка ГБЦ пробита?

Рассматривать процесс определения поврежденной снаружи прокладки ГБЦ наверное не имеет смысла — всё очевидно и без диагностики. Другое дело, когда прокладка повреждена в недоступном месте. Прорыв CO2 в систему охлаждения двигателя определяется специальным прибором, если прорыв значительный, то даже без прибора можно увидеть постоянно поднимающиеся пузырьки в радиаторе или расширительном бачке (зависит от типа системы). При попадании антифриза в камеру сгорания — в конкретном цилиндре всё (поршень, клапана, свеча и тд) будет отмыто до девственно чистого состояния (видеоэндоскоп в помощь). Масло в антифризе, как и антифриз в масле определяется визуально без проблем. Масло в камере сгорания, в отличие от антифриза, отложится шлаком и нагаром на всём и вся (опять же нужен видеоэндоскоп). Отработавшие газы в систему смазки — осмотром системы вентиляции картерных газов. Чаще всего проблема с системой охлаждения, именно поэтому практически всегда диагностика начинается с её опрессовки. в любом случае проще и дешевле обратиться к профессионалам — покупка всего необходимого оборудования дело затратное, а отсутствие знаний и практики растянет процесс не на один день. Кстати, не стоит забывать, что причина может быть вообще не в прокладке, а. как вариант — трещина в гбц, поведённая гбц в следствие перегрева, повреждение гильзы или стенко цилиндра и т.д.

Что будет если перетянуть головку двигателя

Как правильно затянуть резьбовые крепления головки блока цилиндров

Важность правильной затяжки болтов или гаек ГБЦ

Соблюдения правильного порядка затяжки болтов ГБК гарантирует правильность её прижатия к блоку цилиндров

Последствия от перетяжки болтов крепления ГБЦ

Что будет, если недостаточно затягивать болты крепления ГБЦ

Недостаточная затяжка болтов крепления не обеспечивает нормального прилегания головки, что может вызвать коробление её стыковой поверхности.

Из чего состоит ГБЦ

На любом типе двигателя ГБЦ устроена одинаково. Она состоит из:

корпуса (головки), в котором проходят каналы масляной и охлаждающей систем;
впускных и выпускных клапанов;
одного или двух распределительных валов.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
срыв ниток резьбы;
механическое разрушение тела болта;
проворачивание граней у гайки или головки болта;
разрушение гравёрных шайб.

Момент затяжки и порядок затяжки болтов ГБЦ

Зачем автомобилисту знать порядок затяжки?

Можно ли правильно затянуть резьбовые соединения ГБЦ без динамометрического ключа

Динамометрическим ключом не всегда пользуются при затяжке опытные слесаря-ремонтники, которые способны почувствовать на практике предел прочности любого болта. Но такая способность приходит не сразу. Для этого нужно поработать динамометрическими ключами несколько лет.

Видео: как проверить затяжку головки блока цилиндров

Как правильно затягивать головку

Что будет если неправильно затянуть болты гбц?

Пропала компрессия на 3 и 4 цилиндрах 406 двигателя что делать?

1 1 · Хороший ответ

Как определить, что прокладка ГБЦ пробита?

Что будет если перетянуть гбц

Перетяжка болтов ГБЦ — бортжурнал Volkswagen Golf GTD 1985 года на DRIVE2

Проблема такова, после капитального ремонта пробег составляет 15 тысяч. И в последнее время заметил что через чур большое давление создаётся при заведённом двигателе в охлаждающей жидкости. Поменял термостат, и уже больше трёх патрубков. Грешил и на помпу и на воздух в системе и даже на бачок с крышкой. После замены бачка с крышкой, промывки системы радиатора и личного убеждения об отсутствии воздуха в охлаждающей жидкости, начал грешить на ГБЦ. Ведь во время капитального ремонта мне её выравнивали. Проверил охлаждающую жидкость на наличие масла, масла в охлаждающей жидкости не было. Так же проверил двигатель, поменяв масло в двигателе, в масле эмульсии и охлаждающей жидкости тоже не оказалось. Долго искал причину но на одном из форумов наткнулся на информацию в которой говорили что после капитального ремонта двигателя и ГБЦ, болты ГБЦ нужно дотягивать через 1 тысячу обкатки двигателя. А не дожидаться пока выхлопные газы прорвутся в охлаждающую жидкость. Посоветовавшись с опытным дизелистом, он объяснил мне что данная причина не обтянутых болтов вполне вероятна. Информацию как протянуть болты с каким давлением и в какой очерёдности я нашёл в мануале для своего двигателя.

Сняв клапанную крышку я не обнаружил следов эмульсии, не смотря что на новом масле проехал пару сотен километров.

Перед протяжкой болтов ГБЦ, приобрёл Динамометрический ключ и прокладку клапанной крышки.

Перетягивал болты ГБЦ по данной схеме с давлением на болт 75 ньютона метров или (7,5 кг/м) протянул по мануалу на 1/2 оборота

Заменил прокладку клапанной крышки и собрал всё в обратном порядке, болты ГБЦ поддались легко

Завёл двигатель, поработал на холостых минут 40, патрубки уже не рвёт, но на мой взгляд давление по прежнему большое. В дальнейшем время покажет результат о проделанной работе.

Нужно ли делать протяжку головки блока цилиндров

Приветствую вас друзья на сайте ремонт авто своими руками. Головка блока цилиндров (ГБЦ) – важный элемент силового узла, который лишь на первый взгляд кажется простым.

Протяжка головки блока цилиндров

В составе механизма находятся свечи зажигания, газораспределительные клапана, блоки камер сгорания и так далее.

При этом сам блок цилиндров и его головка разделяются специальной прокладкой, выполненной из специального материала (как правило, сталеасбеста).

Фиксация головки и блока производится с помощью специальных болтов, которые всегда закручиваются с определенным усилием.

Нужна ли протяжка головки блока цилиндров?

На новых авто протяжка головки блока цилиндров в целях профилактики не обязательна.

Раньше производители обязывали делать эту работу уже при первом ТО, но в новых машинах такая необходимость отпала.

Если же вы – хозяин старого ВАЗа, Москвича или УАЗа, то делать такую работу придется намного чаще.

Необходимость протяжки может возникнуть в нескольких случаях:

При появлении течи масла в месте, где соединяется блок цилиндров и головка. Подобная неисправность может свидетельствовать о послаблении одного или нескольких болтов или же неисправности самой прокладки;

после ремонта. Бывают ситуации, когда ошибки в протяжке допускают «специалисты» на СТО. В этом случае приходится все переделывать;

периодическая проверка. Через 1-2 тысячи километров после ремонта головки блока цилиндров желательно открутить крышку и проверить момент затяжки. Бывают случаи, когда в процессе эксплуатации болты ослабляются.

Как выполнять работу?

Учтите, что для качественного выполнения работы вы должны внимательно изучить руководство по ремонту своего авто.

Там четко расписаны правила затяжки головки блока цилиндров, а именно:

Схема протяжки болтов;
необходимый момент силы затяжки;
типы болтов, которые необходимо применять для этой работы.

Эта информация может понадобиться в том случае, если один или несколько болтов требуют замены.

Да и вообще вопрос болтов для ГБЦ нуждается в детально рассмотрении. Не секрет, что сегодня производители используют более качественные изделия с лучшими характеристиками.

Так, на новых моторах все чаще применяются так называемые пружинные болты, которые достаточно затянуть один раз и больше не трогать. Более того, если нарушить это правило, то крепление, наоборот, будет ослабляться и болт может повредиться.

Многие опытные автолюбители устанавливают качественные прокладки, которые не «усаживаются» со временем. В этом случае вероятность ослабления протяжки можно свести к минимуму.

Если вы решились проверить момент затяжки болтов, то учитывайте порядок протяжки головки блока цилиндров и пользуйтесь исправным динамометрическим ключом.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Общие рекомендации по протяжке головки блока цилиндров

Напоследок давайте выделим основные советы, которые важно учитывать при выполнении такой работы:

1. Четко соблюдайте рекомендации производителя, касающиеся порядка затяжки болтов, а также необходимого момента. Все эти вопросы подробно рассмотрены в руководстве.

Приводить их нет смысла, так как для каждой модели они могут различаться.

2. Во время протяжки болтов пользуйтесь только исправным динамометрическим ключом. Не надейтесь на свой «глазомер» и «старый добрый» гаечный ключ.

3. При любом подозрении на низкое качество болта – производите замену. Здесь принцип «да, пойдет» может привести к множеству проблем в дальнейшем.

Перед тем, как закручивать болты, обязательно проверьте чистоту резьбы и ее состояние.

Учтите, что вторичное применение пружинных болтов запрещено – вы все равно не добьетесь нормальной протяжки.

Как следствие, через несколько сотен километров масло начнет выдавливать из-под прокладки.

4. Особое внимание уделите выбору прокладки – на ней должен быть указан допустимый момент усилия (превышать его не желательно).

При этом убедитесь, что цифры на изделии хотя бы приблизительно соответствуют рекомендации производителя.

5. При наличии «слепого» болта крепления внимательно заливайте масло. В противном случае его можно «переборщить» и болт просто не затянется до нужного момента.

При наличии сквозного отверстия резьбу желательно обработать специальным герметиком.

Помните, что протянуть головку блока цилиндров не сложно. Главное – четко соблюдать требования производителя и учитывать рекомендации в статье. Удачи на дорогах и конечно же без поломок.

(3 голос, средний: 3,67 out of 5) Loading.

Протяжка головки блока цилиндров своими руками

Как мы уже успели выяснить, ГБЦ является одним из важнейших узлов двигателя. Если вы чувствуете уверенность и обладаете навыками владения слесарным инструментом, то протяжка головки блока цилиндров труда не составит. Осталось определиться для чего и как проводить протяжку ГБЦ.

Может быть, не все автолюбители знают, но современные автомобили не нуждаются в профилактической протяжке головки блоков цилиндров.

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ, коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ, через тысячу км. проводить выравнивание момента затяжки.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

порядок (схему) затяжки болтов головки блока цилиндров;
какой требуется момент силы затяжки;
какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа.

К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность.

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Все остальные особенности и рекомендации, которых требует затяжка болтов головки блока цилиндров, читайте в конкретном Руководстве, для конкретного автомобиля.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.
