Что собой представляет плунжер и в чём его отличия по сравнению с поршнем

Если говорить применительно к автомобильной отрасли, то здесь достаточно часто плунжер называют поршнем, а поршень плунжером.

Это не совсем правильная трактовка, поскольку между ними существует определённая разница.

Следует разобраться в конструктивных особенностях и нюансах работы плунжеров, а также понять, чем плунжеры отличаются от поршней, есть ли между ними существенная разница или слова многих автолюбителей об их идентичности справедливые.

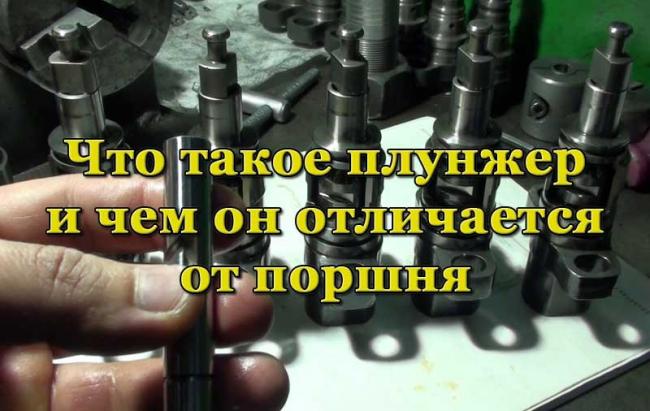

Что такое плунжер

Плунжерами называют специальные вытеснители, которые характеризуются своей цилиндрической формой.

Важным аспектом является то, что у плунжера его длина значительно превосходит диаметр детали. Некоторые даже сравнивают его со скакалкой на ручке.

Важно понять отличие обычного поршня от рассматриваемого плунжера. Оно действительно есть. Фактически это своего рода поршень. Только применяться он может в механизмах и устройствах, где требуется создавать более высокие параметры давления в сравнении с классическими насосами поршневого типа.

У плунжера есть ещё одна особенность. Здесь уплотнитель располагается непосредственно на цилиндре и осуществляет своё перемещение по плунжерной поверхности в момент совершения возвратно-поступательных движений. Это принято называть плунжерной парой.

Плунжеры завоевали широкую популярность в области изготовления радиально- и аксиально-плунжерных гидромашин, а также в самих насосах плунжерного типа.

Наиболее ярким примером использования этого элемента является система подачи топлива в дизельных ДВС, реализованной на базе ТНВД.

Именно в топливных насосах высокого давления активно используются плунжерные пары.

Если сравнивать с поршнями, то рассматриваемые элементы позволяют создавать насосы, обеспечивающие более высокие показатели давления. Это специалисты объясняют тем, что для плунжеров требуется повышенная чистота обработки именно со стороны внешней поверхности цилиндра. У поршневых аналогов основной упор делается на точности обработки внутренней цилиндрической поверхности, что технически реализовать намного сложнее.

Это во многом даёт понять, в чём же разница между такими элементами, как плунжер и поршень, и почему их неправильно считать синонимами.

Если говорить простыми словами о том, что такое плунжер, то его можно описать следующим образом. Это разновидность поршня, который может создавать высокое давление в механизмах.

Плунжер и поршень — это два различных механизма, используемых в различных отраслях, включая машиностроение и гидравлику. Эксперты отмечают, что основное отличие между ними заключается в конструкции и принципе работы. Плунжер представляет собой цилиндрический элемент, который перемещается в корпусе, создавая давление или перемещая жидкости. Он обычно используется в насосах и дозаторах. В отличие от него, поршень имеет более сложную конструкцию и может выполнять как поступательные, так и вращательные движения. Поршни чаще встречаются в двигателях внутреннего сгорания и компрессорах. Кроме того, плунжеры, как правило, имеют меньшие размеры и используются в более компактных устройствах, тогда как поршни могут быть значительно крупнее и предназначены для более мощных приложений. Таким образом, выбор между плунжером и поршнем зависит от конкретных требований и условий эксплуатации.

Плунжерные пары Bosch, сравнение

Значимые характеристики

То, какой объём рабочей среды будет вытеснять механизм, зависит от параметров длины хода используемого поршня. Меняя это значение, можно отрегулировать подачу жидкости за временной промежуток или отрезок.

Если делать акцент на работе плунжерной или роторно-плунжерного механизма, то у этих гидромашин очень высокая точность обработки деталей. В итоге зазор, имеющийся между внешней и внутренней поверхностью цилиндра, в используемых плунжерных парах может не превышать 2-3 мкм.

Плунжерные пары характеризуются способностью выдерживать очень высокие показатели давления.

Опять же в качестве примера стоит рассмотреть процесс впрыска топлива на дизельных ДВС. Здесь давление может достигать значений около 200 МПа.

Плунжеры в ТНВД

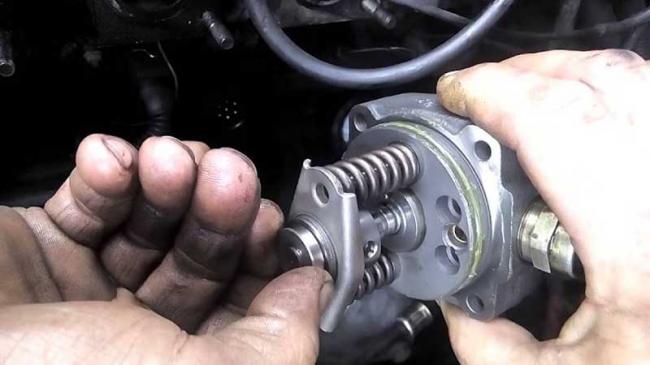

Топливный насос, а точнее насос высокого давления, устанавливается на дизельные моторы и предназначен для того, чтобы подавать топливо под высоким давлением. Именно повышенные параметры давления дают понять, для чего здесь нужен плунжер. Тут применяется плунжерная пара, которую справедливо называют одним из ключевых компонентов насоса.

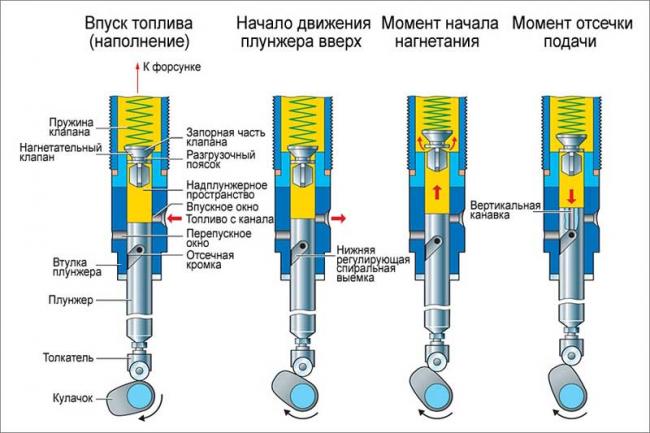

Эта пара состоит из втулки и самого плунжера. Последний выполнен в виде длинного поршня цилиндрической формы. Он движется внутри втулки при работе насоса. Плунжер, установленный в автомобиле в узле насоса, осуществляет возвратно-поступательные движения, тем самым нагнетая и всасывая горючее.

На втулке этой пары предусмотрены специальные отверстия. С их помощью горючее оказывается в устройстве для нагнетания. Параллельно плунжер (вытеснитель) выступает в роли регулятора, дозирующего количество топлива.

Всё это говорит о том, что пара способна точно отмерить объём топлива, подаваемого внутрь цилиндров ДВС, создаёт требуемые параметры давления в конкретный момент подачи жидкости. Чтобы пара могла выполнять возложенные функции, к элементам предъявляются повышенные специальные требования.

Здесь речь идёт о таких требованиях:

• для изготовления поверхности втулки применяются высокопрочные материалы;
• для плунжеров также должны использоваться материалы высокой прочности с дополнительной закалкой;
• пара проходит процесс термозакалки в заводских условиях;
• в зависимости от технологий, твёрдость может составлять от 58 до 75 единиц;
• пара обязана обеспечивать свободный ход с одновременным исключением даже незначительных утечек рабочей жидкости;
• зазор между втулкой и плунжером не должен превышать 1-3 мкм;
• каждая деталь подбирается индивидуально;
• после подбора втулок к вытеснителям, выполняется их дополнительная подгонка.

Именно так достигается нужный эксплуатационный эффект. И здесь наблюдается ощутимая разница между поршнем, поскольку последний не предназначен для работы в условиях создания повышенного давления. Плунжер с такими задачами справляется великолепно.

Убедился что поменяли Плунжерные пары!

Эксплуатационные особенности

Продолжая тему ТНВД, что наиболее актуально для обсуждения плунжера в составе автомобильных узлов, стоит отметить некоторые эксплуатационные особенности.

Конструктивная особенность предусматривает, что в плунжерной паре имеется минимальный зазор между поверхностями двух элементов. Потому при эксплуатации насоса предъявляются повышенные требования к поддержанию оптимального состояния системы питания ДВС.

Чтобы пара плунжер-втулка работали эффективно, в бак рекомендуется заправлять солярку только высокого качества. Наличие воды, как и других посторонних примесей, может негативно отразиться на работе и состоянии плунжера.

При проникновении воды в микроскопический зазор, разрывается топливная плёнка, одновременно выполняющая функции смазки этой детали. Сухая работа способствует возникновению сильного трения и перегрева.

В итоге плунжер способен заклинить, и выйдет из строя весь топливный насос. Даже при небольшом количестве воды в солярки на поверхностях могут образоваться следы коррозии. В случае с попаданием механических частиц плунжер может заклинить.

Диагностика неисправностей

Есть несколько характерных особенностей и признаков, если говорить применительно к двигателям автомобилей, указывающих на выход из строя или износ вытеснителя.

Это может проявляться в виде таких симптомов:

• затрудняется пуск двигателя;
• после запуска мотора наблюдаются плавающие обороты;
• двигатель работает неустойчиво;
• ДВС может начать троить;
• повышается уровень шума при работе, который ранее не наблюдался;
• в некоторых случаях можно заметить стук плунжера при работающем топливном насосе;
• работая под нагрузкой, у силового агрегата падает мощность;
• движение автомобиля сопровождается ощутимыми рывками;
• в отдельных ситуациях мотор и вовсе идёт в разнос.

Чтобы проверить плунжер в составе насоса высокого давления, требуется задействовать специальное оборудование. С его помощью можно узнать, насколько износился вытеснитель и втулка.

Восстановить работу ТНВД можно двумя способами:

• выполнить полную замену изношенных и вышедших из строя компонентов;
• провести ремонт деталей.

Суть ремонта заключается в том, чтобы восстановить точную подгонку, обеспечить нужный зазор до требуемых заводских параметров. Но сделать это в гаражных условиях будет крайне проблематично. Придётся обращаться в автосервис.

Чем герметизировать резьбовое соединение: лен, фум лента, нить или анаэробный герметик?

Подведение итогов

Вытеснители, имеющие цилиндрическую форму и длину, значительно превышающую диаметр детали, действительно отличаются от поршней. Поэтому отдельно различают насосы плунжерного и поршневого типа. Последние не могут справиться с теми задачами, которые без проблем выполняют их коллеги на основе пары плунжер-втулка. В основном речь идёт об условиях работы при высоком давлении.

Самым ярким примером плунжера применительно к авто выступает ТНВД. Это устройство обеспечивает стабильную работу дизельного ДВС. Но при этом предъявляются повышенные требования к изготовлению плунжерной пары, их подгонки друг к другу, а также к обеспечению условий эксплуатации.

Вопрос-ответ

Какова основная функция плунжера в механизмах?

Плунжер используется для создания давления в жидкостях или газах, перемещая их через систему. Он обеспечивает эффективное перемещение рабочей среды, что особенно важно в насосах и гидравлических системах.

В чем заключается отличие в конструкции между плунжером и поршнем?

Плунжер обычно имеет более простой и компактный дизайн, часто без дополнительных уплотнительных элементов, в то время как поршень может иметь сложную конструкцию с кольцами для предотвращения утечек и обеспечения герметичности в цилиндре.

Где чаще всего применяются плунжеры, а где поршни?

Плунжеры чаще всего используются в насосах, инжекторах и некоторых типах компрессоров, тогда как поршни находят применение в двигателях внутреннего сгорания, компрессорах и других механизмах, где требуется преобразование энергии.
