Как ограничить сопротивление переменного резистора

Как уменьшить сопротивление переменного резистора?

Пиши ответы и зарабатывай! Вамбер платит до 2.5 руб. за каждый ответ. Всё что нужно — это пройти регистрацию и писать хорошие ответы. Платим каждую неделю на сотовый телефон или yoomoney (Яндекс Деньги). Правила здесь.

В радиолюбительской практике присутствует примитивная, но действенная технология позволяющая изменять сопротивление переменных и подстроечных резисторов. В нашем случае сопротивление требуется уменьшить.

Как известно из школьного курса физики, сопротивление проводника зависит от его поперечного сечения, и чем оно больше, тем сопротивление меньше. А это означает, что нам нужно увеличить сечение резистивного слоя переменного резистора. Для этого его нужно натереть грифелем простого карандаша. Графит, из которого состоит стержень карандашика, плотно и равномерно покроет штатный резистивный слой. От этого его толщина увеличится, а сопротивление, соответственно, уменьшится.

Плюсом рассматриваемого способа является его простота. К минусам можно отнести непредсказуемость результата. То есть сопротивление уменьшится, но не известно на сколько. Кроме того графит со временем осыпается, и сопротивление начинает постепенно увеличиваться.

Ещё, для решения поставленной задачи, параллельно переменному резистору можно впаять постоянный резистор. Но данный метод тоже не столь хорош, поскольку у переменного резистора изменится линейная характеристика, а это не всегда приемлемо.

Наиболее качественным можно считать способ с параллельным включением двух переменных резисторов. Но для этого нужно механически связать их ползунки, что бы они двигались синхронно. Проще это осуществить на движковых переменных резисторах, разместив их бок к боку и соединив их движки прочной перемычкой.

Как ограничить сопротивление переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

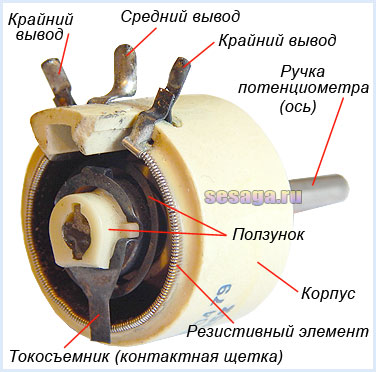

Устройство

Переменное сопротивление состоит из:

• резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
• подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
• ручки, которая управляет регулировочным механизмом.

1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

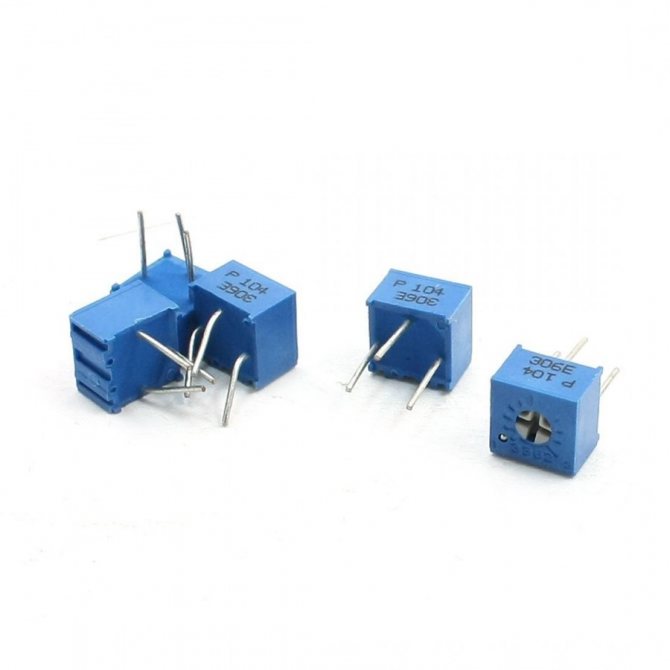

Справка: Подстроечный резистор один из разновидностей переменного – применяется для точной подстройки отдельных узлов радиоэлектронной аппаратуры и коэффициентов передачи в измерительных устройствах типа преобразователей напряжение-частота.

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Внимание! Ручка переменного резистора выводится на лицевую панель прибора, подстроечный такой возможности не имеет.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Ремонт переменного резистора своими руками

Из-за износа проводящего слоя и ослабления нажима подвижного контакта переменное сопротивление начинает плохо работать, генерируя «шумы», или совсем прийти в негодность.

Способы ремонта сопротивления в разобранном виде:

1. С помощью простого карандаша, грифель которого состоит из чистого твердого углерода – слегка отогнуть пружину подвижного контакта, несколько раз провести грифелем по проводящему слою для восстановления последнего. Это метод более эффективен для тонкопленочных сопротивлений.
2. Грифель простого карандаша растереть в пыль, смешать с литолом (или аналогичной смазкой), полученной смесью смазать дорожку, по которой движется ползунок.

Внимание! Все манипуляции с подвижным контактом делаем максимально осторожно – тонкая пластина хрупкая, если обломится, заменить невозможно.

Сопротивление в неразборном корпусе починить сложнее, но можно – просверливаем в корпусе отверстие (диаметром около 1мм), заливаем шприцом немного чистого спирта, крутим ручку. После полного испарения спирта работоспособность регулировочного элемента восстанавливается.

Для нормальной работы электрической цепи важно грамотно проанализировать условия работы всех элементов – зная характеристики, назначение, схемы подключения и условия эксплуатации, можно обеспечить надежную и долгую работоспособность регулируемых сопротивлений в бытовых приборах и электронных устройствах.

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Температурный коэффициент сопротивления

Изменение сопротивления при изменении температуры окружающей среды на один градус.

Допуск или точность

Допустимая величина отклонения от номинального значения сопротивления – от 10 до 30 процентов.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Важно! Подстроечные резисторы не отличаются большим количеством циклов работы и не предназначены для частой регулировки сопротивления в отличие от переменных.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

• А – линейная;
• Б – логарифмическая;
• В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Подключение переменного резистора

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

У переменного резистора есть 3 вывода два вывода боковых и один из выводов по центру. С данного вывода и снимается сопротивление, регулируемое относительно двух других выводов переменного резистора (рисунок 2). Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус” источника питания, к примеру, на 12В, то при вращении ручки переменного резистора на центральном выводе мы получим напряжение относительно “минуса” которое будет, манятся от 0 до 12В. При выборе переменного резистора необходимо выбирать его сопротивление как минимум на несколько кОм и до нескольких сотен кОм в зависимости от напряжения источника питания. Мощную нагрузку к переменному резистору лучше не подключать, если только это не специальный мощный резистор на большую мощность. Обычно для различных схем автоматики, частотных преобразователей применяют переменный резистор с сопротивлением порядка 10кОм или около этого, так как ток, как правило, составляет лишь несколько миллиампер, то мощность переменного резистор можно брать любую.

Если будете использовать переменный резистор на переменном токе сети 220В к примеру в тиристорном регуляторе света , то главное помнить что металический корпус резистора может быть под напряжением и надо соблюдать осторожность и желательно на ручку переменного резистора одеть специальны изолирующий калпачок.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

1. Тип изделия обозначается СП.
2. Первая цифра – разновидность материала и технология изготовления – 4.
3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

• 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
• 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
• 3 – непроволочные композиционные пленочные;
• 4 – непроволочные композиционные объемные;
• 5 – проволочные;
• 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

1. Тип изделия обозначается РП.
2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

1 Ом	10 Ом	100 Ом	1 кОм	10 кОм	100 кОм	1 МОм	10 МОм
1.5 Ом	15 Ом	150 Ом	1.5 кОм	15 кОм	150 кОм	1.5 МОм	15 МОм
2.2 Ом	22 Ом	220 Ом	2.2 кОм	22 кОм	220 кОм	2.2 МОм	22 МОм
3.3 Ом	33 Ом	330 Ом	3.3 кОм	33 кОм	330 кОм	3.3 МОм	33 МОм
4.7 Ом	47 Ом	470 Ом	4.7 кОм	47 кОм	470 кОм	4.7 МОм	47 МОм
6.8 Ом	68 Ом	680 Ом	6.8 кОм	68 кОм	680 кОм	6.8 МОм	68 МОм

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

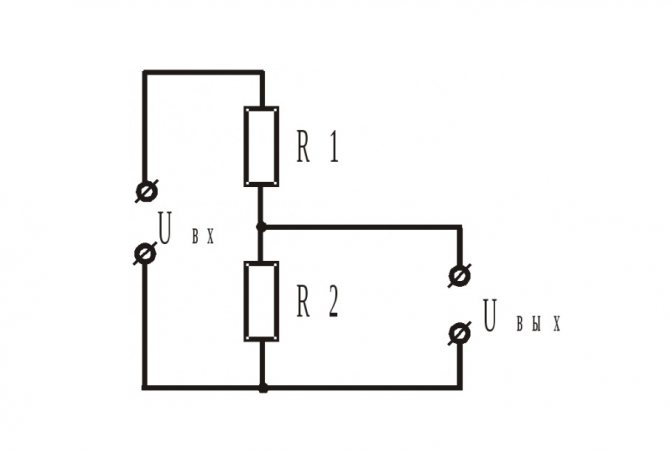

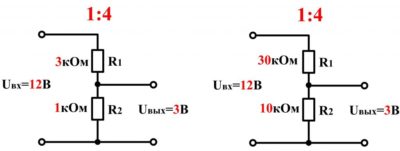

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Важно! При подключении потенциометра задействованы все три контакта.

Как работает переменный резистор и схема подключения

Чтобы максимально использовать технические возможности такого «научного чуда», как электрический ток, необходимо помнить о правилах безопасности эксплуатации и непосредственной сборки системы.

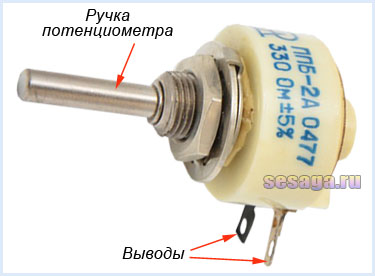

На рисунке переменный резистор

Для регулировки напряжения

Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор. Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом. Сегодня широко используется переменный резистор для регулирования напряжения о нем стоит поговорить более подробно.

Под переменным резистором принято понимать – электрическую деталь, используемую для врезания в принципиальную тему устройства и необходимую для того, чтобы вести контроль за показателем напряжения в сети.

На данный момент существуют следующие варианты резисторов переменного типа:

• Проволочные – этот тип деталей является самым распространенным на территории РФ;
• Для регулировки громкости – этот электрический элемент нацелен на то, чтобы регулировать и контролировать показатель звукового потока;
• Сдвоенный – один из вариантов формирования резисторных конструкций. Его можно одновременно использовать в качестве контролирующей детали для изменений показателя сопротивления не только на разных участках системы, но и на разных деталях в принципе;
• С выключателем резистор пригодился для создания и нормализации работы радиоаппаратуры. Он может самостоятельно регулировать уровень потока громкости. Его особенность – это совмещение с выключателем напряжения;
• Импортные – это электрическое оборудование, которое применяется для сборки схем различного типа. Имеет высокие технические характеристики и отвечает стандартам европейского качества;

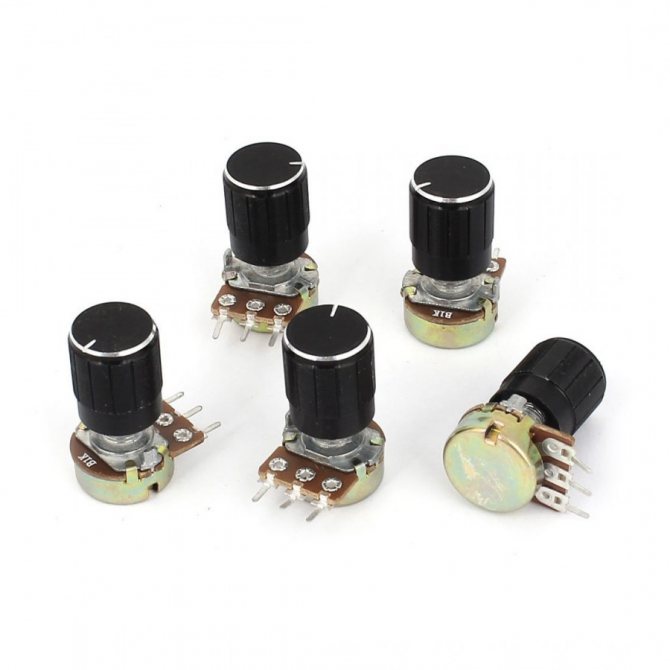

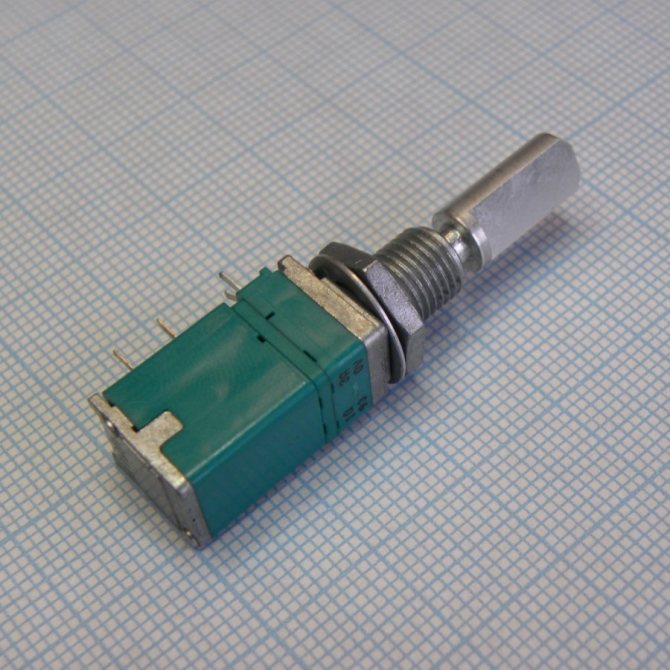

На снимке импортный переменный резистр

В зависимости от типа и разновидности детали они могут применяться не только для создания элементарных схем, но и для того, чтобы собирать технические схемы для использования в тяжелой промышленности.

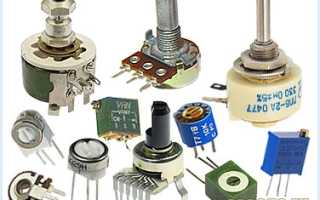

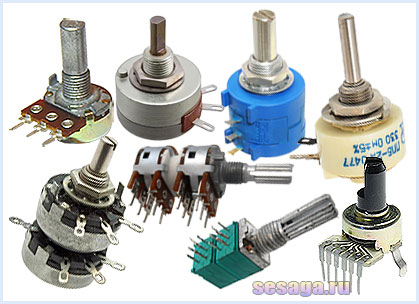

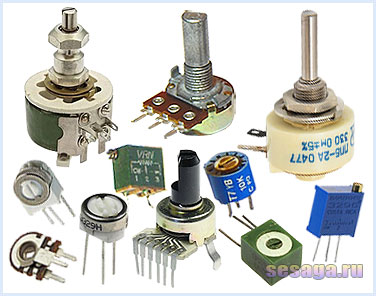

Разные виды переменных резисторов на снимке

Виды по сопротивлению

Сегодня на территории Российской Федерации реализуются электрические элементы в следующем видовом типе:

• 1 ком – это говорит о том, что электрическая деталь данного типа, используемая для сборки схемы с максимальным сопротивлением резистора в 1Ом;
• 10 ком – этот вариант имеет реальную номинальную мощность в 0, 25 Вт;
• 20 ком – его используют для создания схем и изменения величины сопротивления;
• 50 ком – это резистор, который отвечает высоким требованием и стандартам европейского качества;
• 100 ком – данный электрический элемент позволяет собирать рабочие схемы с высоким номинальным напряжением;
• 500 ком – нередко применяется в промышленности и для создания больших технических машин.

Как подключить?

Для того чтобы самостоятельно выполнить подключение электрического элемента в рабочую схему, необходимо прочесть следующую информацию:

• На первом этапе следует тщательно изучить техническую схему.
• Затем нужно будет определить, для чего именно она будет использоваться.
• После занимаются подборкой подходящего электрического оснащения. Иными словами, подбирают комплектующие. Собирают схему, прокладывают проводящие магистрали и устанавливают основные элементы.

Теперь приступают к ознакомлению с резистором и его врезанием в систему. На данный момент существует большое количество разнообразных схем для врезания резистора. Он может использоваться в качестве источника сопротивления переменного типа или потенциометра. Все будет напрямую зависеть от типа подключения вывода под номером 3. Рассмотреть стоит подключение резистора на примере.

Инструкция по подключению резистора для регулировки напряжения:

• Предварительно просматривают сопроводительную документацию, которая идет к резистору.
• Используют стандартную схему подключения переменного резистора.
• Измеряют с помощью омметра общее сопротивление цепи.
• Проводят осмотр всех контактных соединений.
• Удаляют старый элемент и врезают новый. Чтобы избежать замыкания контактов необходимо удалить остатки припайки.

Видео

Смотрите на видео все о резисторах:

Главное, что должен помнить человек при сборке схемы – это необходимость следованию правилам и соблюдение мер безопасности. Перед непосредственным включением схемы необходимо проверить все места припайки и изоляции. Только так можно будет использовать собранный прибор на протяжении длительного периода времени.

Как увеличить сопротивление переменного резистора

Для увеличения сопротивления придется немного потрудиться, но можно увеличить сопротивление в два раза:

• разбирают ползунковый резистор, вынимают из него «подкову» с токопроводящим слоем:
• ножом или мелкозернистой наждачной бумагой с внешнего и внутреннего конца дорожки, по которой перемещается ползунок, аккуратно счищают часть графитового слоя.

Уменьшить сопротивление намного легче – нужно параллельно резистору подключить в цепь постоянное сопротивление.

Система охлаждения

Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.

Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.

Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.

Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.

То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.

В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.

Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.

Сейчас читают Особенности зарядки AGM аккумуляторов, какие зарядные устройства лучше использовать

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.

В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.

Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.

Советы по подбору переменного резистора для регулировки напряжения

• закон Ома для расчета величины переменного резистора I=U/R (ток делим на напряжение, получаем сопротивление);
• формулу для расчета мощности P=UI (напряжение умножаем на ток).

Расчет производим в амперах, вольтах и омах.

Пример: Требуется подобрать потенциометр для регулировки напряжения от 0 до 20 В, сила тока в цепи 50 мА.

1. Расчет сопротивления – 20 В /0,05А=400 Ом.
2. Расчет мощности – 20Вх0,05 А=1 Вт.

Итог – для регулировки напряжения нам требуется потенциометр 400 ом мощностью 1вт.

Как ограничить сопротивление переменного резистора

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Источники питания для автомобильной электроники, включая маяки, GPS/ГЛОНАСС-трекеры и охранную сигнализацию, должны обеспечивать бесперебойное питание и безопасность, а также быть устойчивыми к вибрации и исправно работать при низких температурах. Батарейки FANSO EVE Energy обладают всеми необходимыми параметрами для надежной работы оборудования современного автомобиля.

Приглашаем 13 октября всех желающих присоединиться к вебинару, который будет проводить компания КОМПЭЛ совместно с представителями бренда MEAN WELL. Вебинар будет посвящен новинкам продукции, планам MEAN WELL на следующий год, аналогам продукции ушедших из РФ брендов, особенностям работы в текущих условиях, возможностях субдистрибьюции и другим вопросам. Мероприятие пройдет в формате живого диалога.

Как рассчитать сопротивление резистора для понижения тока

Электрический ток, проходя по цепи, испытывает сопротивление, которое может изменяться под воздействием разнообразных условий внешней среды (экстремально низкие температуры или нагрев) и может зависеть от характеристик конкретного проводника. Например, чем тоньше проводник или длиннее – тем оно выше.

На значение его величины влияют следующие факторы:

• сила тока;
• длина проводящих частей;
• напряжение;
• материал проводниковых элементов;
• нагрев (температура);
• площадь поперечного сечения.

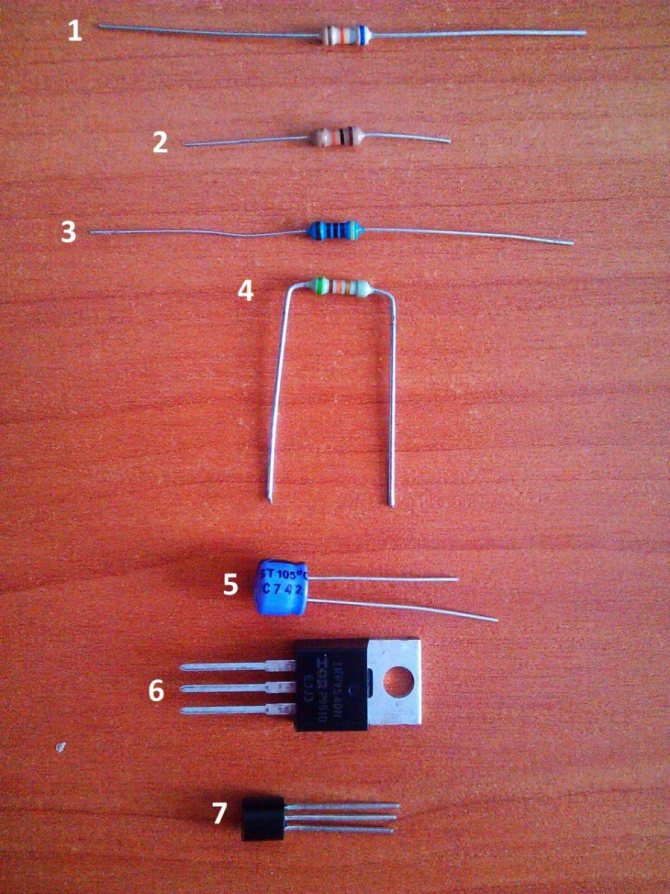

Резисторы можно разделить на постоянные, переменные и подстроечные. Главное их отличие друг от друга – возможность изменения показателя сопротивления. Чаще всего встречаются постоянные резисторы – данный показатель в них нельзя изменить, поэтому они и получили такое название. Переменные отличаются тем, что величину сопротивления в них можно настраивать. В подстроечном резисторе её также можно изменять, но отличие данной разновидности в том, что он не рассчитан на частое изменение параметра. Подстроечные резисторы выполняются в более компактном корпусе по сравнению с переменными.

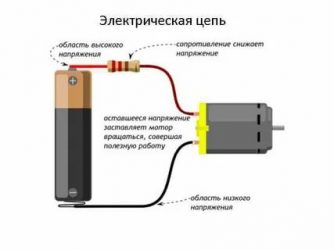

Чтобы вычислить падение напряжения на резисторе, нужно помнить, что снижение нагрузки, приложенной ко всей цепи (то есть, напряжения, подключённого к контуру) может быть получено как для всего контура, так и для любого элемента цепи. Напряжение понижается за счёт сопротивления, которым обладают проводники.

Падение напряжения на резисторе зависит от силы проходящего тока и характеристик проводников. Температура и показатели тока также имеют значение. Например, напряжение, измеренное вольтметром на лампочке, подключённой к сети 220 В, будет немного ниже за счёт сопротивления, которым обладает лампочка.

Источники питания имеют разную величину напряжения. Это значение может превышать то, которое бывает необходимо на выходе. Чтобы нагрузка, которую требуется запитать, не сгорела, часто возникает необходимость в понижении вольтажа, в том числе с помощью резисторов.

Сравнительная таблица напряжений

Источник питания	Напряжение
NiCd аккумулятор	1,2 В
Литий-железо-фосфатный аккумулятор	3,3 В
Батарея типа «Крона»	9 В
Автомобильный аккумулятор	12 В
Аккумулятор для грузовых автомобилей	24 В

В этом случае резистор должен уменьшить протекающий по цепи ток. При этом ток не превращается в тепло, происходит именно его ограничение. То есть при включении резистора в цепь ток упадёт – в этом и состоит работа резистора, при совершении которой элемент нагревается.

В общем случае падения напряжения можно рассчитать, используя простую формулу, связывающее показатели между собой.

Но в ряде случаев, например, при параллельном подключении сопротивлений, посчитать необходимую величину уже сложнее. В этом случае по специальной формуле потребуется привести сопротивление параллельных веток к одному числу:

При необходимости также учитываются другие сопротивления, суммирующиеся с этим значением (например, сопротивление провода и источника питания).

Физическое определение

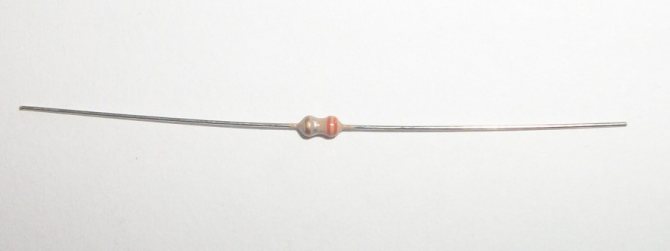

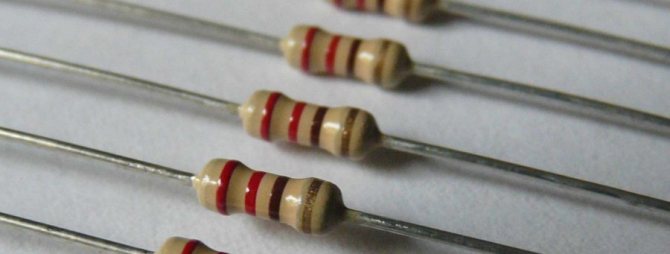

Резистор — это элемент, использующийся в электрической цепи и не требующий для своей работы источника питания. Предназначен он для трансформирования силы тока в напряжение и обратно. Кроме этого, он может преобразовывать электрическую энергию в тепловую и ограничивать величину тока. Но перед расчётом падения напряжения на резисторе желательно разобраться в сути этого процесса.

Резистор — весьма распространённый элемент, характеризующийся рядом параметров. Основными из них являются:

• сопротивление;
• величина рассеиваемой энергии;
• рабочее напряжение;
• мощность;
• устойчивость к влиянию окружающей среды;
• паразитная составляющая.

Пассивный электрический элемент обозначается на схеме в виде прямоугольника с двумя выводами из середины его боковых сторон. В центре фигуры может указываться мощность римскими цифрами или чёрточками. Например, вертикальная полоска обозначает выдерживаемую мощность элемента, равную 1 Вт. Перечёркнутый прямоугольник в обозначениях на схеме указывает, что такой резистор является переменным.

Резисторы могут выпускаться с постоянным и переменным сопротивлением. Разновидностью вторых являются подстроечные элементы. Отличие их от переменных заключается лишь в способе установки нужного значения.

На схемах и в технической литературе устройство обозначается латинской буквой R, рядом с которой указывается порядковый номер и его номинал в соответствии с Международной системой единиц (СИ). Например, R12 5 кОм — резистор на пять килоом, расположенный в схеме под 12 номером.

При изготовлении элемента используется резистивный слой, который может быть плёночным или объёмным. Он наносится на диэлектрическое основание, а сверху покрывается защитной плёнкой.

Значение сопротивления

Сопротивление является фундаментальной величиной в электрических процессах. Его значение неизменно связано с током и напряжением. Их общая зависимость описывается с помощью закона Ома: сила тока, возникшая на участке цепи, прямо пропорциональна разности потенциалов между крайними точками этого участка и обратно пропорциональна его сопротивлению. Из этого закона находится сопротивление по следующей формуле:

• R — сопротивление на участке цепи, Ом.
• I — сила тока, проходящая через этот участок, А.
• U — разность потенциалов на узлах части схемы, В.

Фактически же сопротивление элемента определяется его физической структурой и обусловлено колебаниями атомов в кристаллической решётке. Поэтому все материалы различаются на проводники, полупроводники и диэлектрики в зависимости от способности проводить электричество.

Ток — это направленное движение носителей заряда. Для его возникновения необходимо, чтобы вещество имело свободные электроны. Если к такому физическому телу приложить электрическое поле, то перемещаемые им заряды начнутся сталкиваться с неоднородностями структуры. Эти дефекты образуются из-за различных примесей, нарушения периодичности решётки, тепловых флуктуаций. Ударяясь о них, электрон расходует энергию, которая преобразовывается в тепловую. В результате заряд теряет импульс, а величина разности потенциалов уменьшается.

Но закон Ома можно применить не для всех веществ. В электролитах, диэлектриках и полупроводниках линейная зависимость между тремя величинами наблюдается не всегда. Сопротивление таких веществ зависит от физических параметров проводника, а именно — его длины и площади поперечного сечения, при этом оно чувствительно к изменению температуры.

Эта зависимость описывается с помощью формулы R = p * l / S. То есть сопротивление прямо пропорционально длине и обратно пропорционально площади проводника. Величина p называется удельным сопротивлением и определяется типом материала. Его значение берётся из справочника.

Импеданс резистора

Закон Ома применим для идеального резистора, не обладающего паразитными сопротивлениями. Полное сопротивление (импеданс) определяется исходя из эквивалентной схемы. Точный расчёт сопротивления для понижения напряжения необходимо проводить по другим формулам. Эквивалентная схема резистора, кроме активного импеданса, содержит также ёмкостное и индуктивное сопротивление.

Первое приводит к медленному накоплению заряда, который рассеивается при изменении направления тока. Чем больше паразитная ёмкость, тем дольше она заряжается. Соответственно, чем быстрее ток изменяет своё направление, тем меньше его ёмкостное сопротивление. Второе же характеризуется магнитным полем, чье появление мешает току изменять направление, поэтому, чем быстрее ток изменяет своё движение, тем больше становится индуктивное сопротивление.

Импеданс вычисляется по формуле: I = U/Z, где Z = (R2+(Xc-Xl)2)½. Где:

• R — активное значение, R = p*l/s.
• Xc — ёмкостная величина, Хс = 1/w*C.
• Xl — индуктивная величина, Хl = w*C.
• w- циклическая частота, w = 2πƒ.

Зная полное сопротивление резистора, можно точнее рассчитать падение напряжения в нём. Но для измерения паразитных составляющих понадобится использовать узкоспециализированные приборы. В обычных расчётах сопротивление вычисляют, учитывая только его активное значение, а паразитные величины принимают за ничтожно малые.

Характеристика мощности резистора

P – значение мощности (Вт).

Резистор совершает работу по снижению силы тока, при этом он выделяет тепло в окружающее пространство. Но если работа по ограничению тока очень велика и тепло вырабатывается слишком быстро, то он перегреется и может сгореть, так как не будет успевать его рассеивать. Следует учитывать этот момент, подбирая мощность резистора

Важно! Мощность резистора – это очень важный параметр, который обязательно нужно учитывать при разработке электрических схем устройств Мощность резистора характеризуется максимальной величиной силы тока, которую он может выдерживать без перегрева и не выходя из строя.

Схема делителя напряжения на резисторах

Схема делителя напряжения включает в себя входной источник напряжения и два резистора. Ниже вы можете увидеть несколько схематических вариантов изображения делителя, но все они несут один и тот же функционал.

Обозначим резистор, который находится ближе к плюсу входного напряжения (Uin) как R1, а резистор находящийся ближе к минусу как R2. Падение напряжения (Uout) на резисторе R2 — это пониженное напряжение, полученное в результате применения резисторного делителя напряжения.

Как рассчитать сопротивление для понижения напряжения: формула падения на резисторе

Резистор является одним из самых распространённых элементов в электрической цепи. С его помощью ограничивается ток и изменяется напряжение. Конструируя схемы, часто может понадобится рассчитать сопротивление для понижения напряжения. Это актуально при построении делителей цифровых устройств или блоков питания, поэтому уметь выполнять такие вычисления должен каждый радиолюбитель.

Резистор — это элемент, использующийся в электрической цепи и не требующий для своей работы источника питания. Предназначен он для трансформирования силы тока в напряжение и обратно. Кроме этого, он может преобразовывать электрическую энергию в тепловую и ограничивать величину тока. Но перед расчётом падения напряжения на резисторе желательно разобраться в сути этого процесса.

Резистор — весьма распространённый элемент, характеризующийся рядом параметров. Основными из них являются:

• сопротивление;
• величина рассеиваемой энергии;
• рабочее напряжение;
• мощность;
• устойчивость к влиянию окружающей среды;
• паразитная составляющая.

Пассивный электрический элемент обозначается на схеме в виде прямоугольника с двумя выводами из середины его боковых сторон. В центре фигуры может указываться мощность римскими цифрами или чёрточками. Например, вертикальная полоска обозначает выдерживаемую мощность элемента, равную 1 Вт. Перечёркнутый прямоугольник в обозначениях на схеме указывает, что такой резистор является переменным.

Резисторы могут выпускаться с постоянным и переменным сопротивлением. Разновидностью вторых являются подстроечные элементы. Отличие их от переменных заключается лишь в способе установки нужного значения.

На схемах и в технической литературе устройство обозначается латинской буквой R, рядом с которой указывается порядковый номер и его номинал в соответствии с Международной системой единиц (СИ). Например, R12 5 кОм — резистор на пять килоом, расположенный в схеме под 12 номером.

При изготовлении элемента используется резистивный слой, который может быть плёночным или объёмным. Он наносится на диэлектрическое основание, а сверху покрывается защитной плёнкой.

Значение сопротивления

Сопротивление является фундаментальной величиной в электрических процессах. Его значение неизменно связано с током и напряжением. Их общая зависимость описывается с помощью закона Ома: сила тока, возникшая на участке цепи, прямо пропорциональна разности потенциалов между крайними точками этого участка и обратно пропорциональна его сопротивлению. Из этого закона находится сопротивление по следующей формуле:

• R — сопротивление на участке цепи, Ом.
• I — сила тока, проходящая через этот участок, А.
• U — разность потенциалов на узлах части схемы, В.

Фактически же сопротивление элемента определяется его физической структурой и обусловлено колебаниями атомов в кристаллической решётке. Поэтому все материалы различаются на проводники, полупроводники и диэлектрики в зависимости от способности проводить электричество.

Ток — это направленное движение носителей заряда. Для его возникновения необходимо, чтобы вещество имело свободные электроны. Если к такому физическому телу приложить электрическое поле, то перемещаемые им заряды начнутся сталкиваться с неоднородностями структуры. Эти дефекты образуются из-за различных примесей, нарушения периодичности решётки, тепловых флуктуаций. Ударяясь о них, электрон расходует энергию, которая преобразовывается в тепловую. В результате заряд теряет импульс, а величина разности потенциалов уменьшается.

Но закон Ома можно применить не для всех веществ. В электролитах, диэлектриках и полупроводниках линейная зависимость между тремя величинами наблюдается не всегда. Сопротивление таких веществ зависит от физических параметров проводника, а именно — его длины и площади поперечного сечения, при этом оно чувствительно к изменению температуры.

Эта зависимость описывается с помощью формулы R = p * l / S. То есть сопротивление прямо пропорционально длине и обратно пропорционально площади проводника. Величина p называется удельным сопротивлением и определяется типом материала. Его значение берётся из справочника.

Импеданс резистора

Закон Ома применим для идеального резистора, не обладающего паразитными сопротивлениями. Полное сопротивление (импеданс) определяется исходя из эквивалентной схемы. Точный расчёт сопротивления для понижения напряжения необходимо проводить по другим формулам. Эквивалентная схема резистора, кроме активного импеданса, содержит также ёмкостное и индуктивное сопротивление.

Первое приводит к медленному накоплению заряда, который рассеивается при изменении направления тока. Чем больше паразитная ёмкость, тем дольше она заряжается. Соответственно, чем быстрее ток изменяет своё направление, тем меньше его ёмкостное сопротивление. Второе же характеризуется магнитным полем, чье появление мешает току изменять направление, поэтому, чем быстрее ток изменяет своё движение, тем больше становится индуктивное сопротивление.

Импеданс вычисляется по формуле: I = U/Z, где Z = (R2+(Xc-Xl)2)½. Где:

• R — активное значение, R = p*l/s.
• Xc — ёмкостная величина, Хс = 1/w*C.
• Xl — индуктивная величина, Хl = w*C.
• w- циклическая частота, w = 2πƒ.

Зная полное сопротивление резистора, можно точнее рассчитать падение напряжения в нём. Но для измерения паразитных составляющих понадобится использовать узкоспециализированные приборы. В обычных расчётах сопротивление вычисляют, учитывая только его активное значение, а паразитные величины принимают за ничтожно малые.

Параллельное соединение

В электрических схемах на участках цепи используется как параллельное, так и последовательное соединение. Первое представляет собой цепь, в которой каждый её элемент подключён к другому обоими контактами, но при этом между собственными его выводами нет прямой электрической связи. Т. е. существует две точки (электрические узлы), к которым присоединено несколько резисторов.

При таком включении ток, проходя через узел, начинает разделяться, и через каждый элемент потечёт разное его значение. Величина тока на каждом элементе будет прямо пропорциональна сопротивлению резистора, поэтому общая проводимость на этом участке увеличится, а её импеданс уменьшится.

Формула, с помощью которой можно рассчитать общую проводимость, выглядит так: G = 1/ Rобщ = 1/ R1 + 1/ R2 +…+ 1/ Rn, где n — обозначает порядковый номер резистора в цепи.

Преобразовав эту формулу, получится выражение вида: R общ = 1/G = (R1*R2*…* Rn) / (R1*R2 + R2*Rn +…+ R1*Rn. Проанализировав его, можно сделать вывод, что при параллельном соединении импеданс всегда будет меньше самого маленького значения отдельного резистора.

При таком соединении напряжение между узлами одновременно является общей разностью потенциалов для всего участка и на каждом отдельно взятом резисторе. Поэтому если рассчитать падение напряжения на одном приборе, то оно будет таким же на любом параллельно подключённом элементе: U общ = U 1 = U 2 =…= U n.

А вот электрический ток, проходящий через отдельный элемент, исходя из закона Ома будет равен: I Rn = U Rn / R n.

Последовательное включение

Так называется объединение в один участок цепи двух или более резисторов, в котором их соединение между собой происходит только в одной точке. Импеданс при последовательном включении определяется как сумма сопротивлений каждого отдельного элемента: Rобщ = R1+R2+…+Rn.

Следовательно, ток, протекающий через такую цепочку, будет становиться всё меньше после прохождения через последовательно включённый резистор. Чем будет больше элементов в цепи, тем труднее ему будет пройти их всех. Таким образом, его общее значение определяется как Iобщ = U / (R1+R2+…+Rn).

Поэтому можно утверждать, что в последовательном соединении существует только один путь для протекания тока. Чем будет больше количество резисторов в линии, тем меньше будет ток на этом участке.

Падение разности потенциалов при таком типе соединения на каждом элементе будет иметь своё значение. Оно определяется формулой URn = IRn*Rn, и чем больше будет импеданс элемента, тем больше энергии в нём начнёт выделяться.

Расчёт делителя напряжения

Резистивный делитель напряжения представляет элементарную схему для понижения напряжения. Состоять он может из двух или более элементов. Простейший делитель можно представить в виде двух участков цепи, которые называют плечами. Одно из них, которое располагается между положительной точкой потенциала и нулевой, — верхнее, а другое, между отрицательной и минусовой, — нижнее.

Такая схема используется для снижения напряжения как в постоянных, так и переменных цепях. Суть процесса заключается в следующем.

• На резистивную схему от источника питания подаётся напряжение U.
• Через резисторы последовательного участка цепи, образованного резисторами R1 и R2, начинает протекать ток.
• В результате на каждом из них выделяется какое-то количество энергии, т. е. возникает падение напряжения.

Сумма напряжений на всём размахе линии равняется значению разности потенциалов источника питания. В соответствии с формулой: U = I*R падение напряжения прямо пропорционально силе тока и величине сопротивления. Учитывая, что ток, протекающий через резисторы, одинаковый, справедливыми будут формулы U1 = I*R1 и U2= I*R2.

Тогда общее падение напряжение на участке будет равно U = I *(R1+ R2). Исходя из этого можно найти силу тока: I = U /(R1+ R2). Используя эти два выражения, можно получить окончательные формулы для расчёта падения напряжения на каждом элементе:

• U1 = R1*U/(R1+R2);
• U2 = R2*U/(R1+R2).

Практическое применение такого делителя очень распространено из-за несложности реализации понижения напряжения. Например, пусть источник питания выдаёт 12 В, а на нагрузку необходимо подать 6 В, при этом её сопротивление составляет 10 кОм. Для решения такой задачи рекомендуется использовать резисторы, сопротивление которых в десять раз меньше нагрузочного значения, поэтому, приняв R 1 = 1 кОм и подставив все известные значения в формулу напряжения на резисторе, получится, что 6 = R 2*12 (1000+ R 2) отсюда R 2 = 1 кОм.

Теперь, зная все величины, можно проверить верность расчёта. Падение разности потенциалов на первом элементе высчитывается как U 1 = 1000*12/(1000+1000) = 6 В, а общее напряжение — Uобщ = U 1+ U 2 = 12 В, что соответствует значению источника питания.

Следует отметить, что использование резисторов для понижения используется только при маломощных нагрузках, так как часть энергии превращается в тепло, а коэффициент полезного действия (КПД) очень низкий.

Определение силы тока на резисторе при разных типах соединения

В системе СИ эти величины измеряются в амперах (А), вольтах (В), омах (Ом) соответственно.

Подставляя необходимые значения в формулу можно определить сопротивление, напряжение и силу тока на резисторе или любом участке, или элементе электрической цепи.

Как понизить напряжение с помощью резистора

Чтобы нагрузка, которую требуется запитать, не сгорела, часто возникает необходимость снизить входное напряжение. Проще всего этого можно добиться, используя схему с двумя резисторами, более известную как делитель напряжения. Классическая схема выглядит так:

В этом случае напряжение подаётся на два резистора с использованием параллельного подключени, а на выходе его получают с одного. Подбор номиналов резисторов осуществляют по формуле так, чтобы напряжение, снимаемое на выходе, составляло какую-то часть от подаваемого. Расчет резистора для понижения напряжения можно воспользовавшись формулой, основанной на законе Ома:

Uвых= (Uвх*R2)/(R1+R2), где

Uвх – напряжение на входе, В;

Uвых – напряжение на выходе, В

R1 – показатель сопр. 1-ого резистора (Ом)

R2 – показатель сопр. 2-ого элемента, (Ом)

Подбор резистора для понижения напряжения

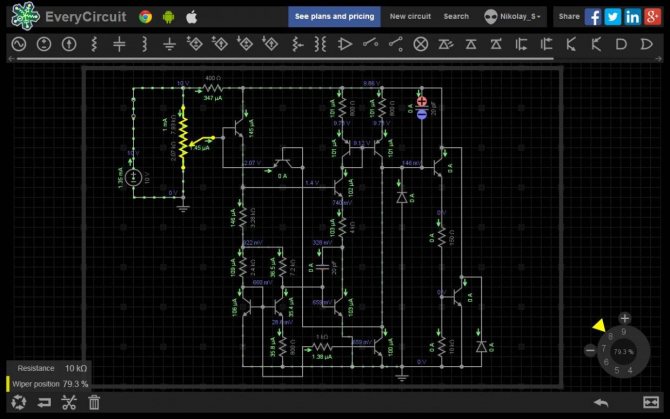

Для подбора нужного сопротивления резистора можно воспользоваться готовыми онлайн-калькуляторами или программами для моделирования работы электронных схем. Симуляторы электрических цепей способны не только рассчитать напряжение на выходе в зависимости от сопротивления элементов и способа их подключения, но и обладают функционалом, позволяющим визуализировать то, как падает ток и напряжение на резисторе. Например, приложение EveryCircuit позволяет изменять в схеме параметры элементов, выбирать скорость симуляции, получать данные в различных точках. При этом можно наблюдать за динамикой изменения значений, используя для ввода входных параметров вращающийся лимб в нижнем правом углу.

Существует ещё ряд бесплатных программ для эмуляции, позволяющие выполнить, в том числе, расчёт резистора при понижении напряжения, например:

• EasyEDA;
• Circuit Sims;
• DcAcLab;

В статье мы ознакомились с понятием сопротивления, узнали о его единицах измерения, о маркировке резисторов, о программах эмулирующих работу цепи и облегчающих подбор нужного сопротивления, а также рассмотрели примеры расчёта падения напряжения на резисторе.

Какое напряжение после резистора

Есть другой способ снижения напряжения на нагрузке, но только для цепей постоянного тока. Про смотри здесь.

Вместо дополнительного резистора используют цепочку из последовательно включенных, в прямом направлении, диодов.

Весь смысл состоит в том, что при протекании тока через диод на нем падает «прямое напряжение» равное, в зависимости от типа диода, мощности и тока протекающего через него — от 0,5 до 1,2 Волта.

На германиевом диоде падает напряжение 0,5 — 0,7 В, на кремниевом от 0,6 до 1,2 Вольта. Исходя из того, на сколько вольт нужно понизить напряжение на нагрузке, включают соответствующее количество диодов.

Чтобы понизить напряжение на 6 В необходимо приблизительно включить: 6 В: 1,0 = 6 штук кремниевых диодов, 6 В: 0,6 = 10 штук германиевых диодов. Наиболее популярны и доступны кремниевые диоды.

Выше приведенная схема с диодами, более громоздка в исполнении, чем с простым резистором. Но, выходное напряжение, в схеме с диодами, более стабильно и слабо зависит от нагрузки. В чем разница между этими двумя способами снижения выходного напряжения?

У резистора (проволочного сопротивления) линейная зависимость между током, проходящем через него и падением напряжения на нем. Во сколько раз увеличится ток, во столько же раз увеличится и падение напряжения на резисторе.

Из примера 1: если мы к лампочке подключим параллельно еще одну, то ток в цепи увеличится, с учетом общего сопротивления двух лампочек до 0,66 А. Падение напряжения на добавочном резисторе будет: 12 Ом *0,66 А = 7,92 В. На лампочках останется: 12 В — 7,92 В = 4,08 В. Они будут гореть в пол накала.

Совсем другая картина будет если вместо резистора будет цепочка диодов.

Зависимость между током протекающем через диод и падающем на нем напряжении нелинейная. Ток может увеличиться в несколько раз, падение напряжения на диоде увеличится всего на несколько десятых вольта.

Т.е. чем больше ток диода, тем (сравнительно с резистором) меньше увеличивается его сопротивление. Падение напряжения на диодах мало зависит от тока в цепи.

Диоды в такой цепи выполняют роль стабилизатора напряжения. Диоды необходимо подбирать по максимальному току в цепи. Максимально допустимый ток диодов должен быть больше, чем ток в рассчитываемой цепи.

Падения напряжения на некоторых диодах при токе 0,5 А даны в таблице.

В цепях переменного тока, в качестве добавочного сопротивления можно использовать конденсатор, индуктивность, динистор или тиристор (с добавлением схемы управления).

Для человека, который знаком с электрооборудованием на уровне простого пользователя (знает, где и как включить/выключить), многие используемые электриками термины кажутся какой-то бессмыслицей. Например, чего только стоит «падение напряжения» или «сборка схемы». Куда и что падает? Кто разобрал схему на детали? На самом же деле, физический смысл происходящих процессов, скрывающийся за большинством этих слов, вполне доступен для понимания даже со школьными знаниями физики.

Чтобы объяснить, что такое падение напряжения, необходимо вспомнить, какие вообще напряжения бывают в (имеется в виду глобальная классификация). Их всего два вида. Первый — это напряжение который подключен к рассматриваемому контуру. Оно может также называться приложенным ко всей цепи. А второй вид — это именно падение напряжения. Может быть рассмотрено как в отношении всего контура, так и любого отдельно взятого элемента.

На практике это выглядит следующим образом. Например, если взять обычную вкрутить ее в патрон, а провода от него подключить в домашнюю сетевую розетку, то приложенное к цепи (источник питания — проводники — нагрузка) напряжение составит 220 Вольт. Но стоит нам с помощью вольтметра замерять его значение на лампе, как станет очевидно, что оно немного меньше, чем 220. Так произошло потому, что возникло падение напряжения на которым обладает лампа.

Пожалуй, нет человека, который не слышал бы о законе Ома. В общем случае формулировка его выглядит так:

где R — активное сопротивление цепи или ее элемента, измеряется в Омах; U — электрическое напряжение, в Вольтах; и, наконец, I — ток в Амперах. Как видно, все три величины непосредственно связаны между собой. Поэтому, зная любые две, можно довольно просто вычислить третью. Конечно, в каждом конкретном случае придется учесть род тока (переменный или постоянный) и некоторые другие уточняющие характеристики, но основа — вышеуказанная формула.

Электрическая энергия — это, фактически, движение по проводнику отрицательно заряженных частиц (электронов). В нашем примере спираль лампы обладает высоким сопротивлением, то есть замедляет перемещающиеся электроны.

Благодаря этому возникает видимое свечение, но общая энергия потока частиц снижается. Как видно из формулы, с уменьшением тока уменьшается и напряжение. Именно поэтому результаты замеров у розетки и на лампе различаются. Эта разница и является падением напряжения.

Данная величина всегда учитывается, чтобы предотвратить слишком большое снижение на элементах в конце схемы.

Падение напряжения на резисторе зависит от его и силы протекающего по нему тока. Также косвенное влияние оказывают температура и характеристики тока. Если в рассматриваемую цепь включить амперметр, то падение можно определить умножением значения тока на сопротивление лампы.

Но далеко не всегда удается вот так просто с помощью простейшей формулы и измерительного прибора выполнить расчет падения напряжения. В случае параллельно подключенных сопротивлений нахождение величины усложняется. На приходится дополнительно учитывать реактивную составляющую.

Рассмотрим пример с двумя параллельно включенными резисторами R1 и R2. Известно сопротивление провода R3 и источника питания R0. Также дано значение ЭДС — E.

Приводим параллельные ветки к одному числу. Для этой ситуации применяется формула:

Определяем сопротивление всей цепи через сумму R4 = R+R3.

Остается узнать значение падение напряжения на выбраном элементе:

Здесь множитель «R5» может быть любым R — от 1 до 4, в зависимости от того, какой именно элемент схемы нужно рассчитать.

Итак, резистор… Базовый элемент построения электрической цепи.

Работа резистора заключается в ограничении тока, протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток, встроили резистор – ток уменьшился. В этом заключается его работа, совершая которую данный элемент электрической цепи выделяет тепло.

Пример с лампочкой

Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток, проходящий через цепь. И Резистор. Когда резистор в цепи отсутствует, через лампочку по цепи побежит большой ток, например, 0,75А.

Лампочка горит ярко. Встроили в цепь резистор — у тока появился труднопреодолимый барьер, протекающий по цепи ток снизился до 0,2А. Лампочка горит менее ярко. Стоит отметить, что яркость, с которой горит лампочка, зависит так же и от напряжения на ней. Чем выше напряжение — тем ярче.

Кроме того, на резисторе происходит падение напряжения. Барьер не только задерживает ток, но и «съедает» часть напряжения, приложенного источником питания к цепи. Рассмотрим это падение на рисунке ниже. Имеем источник питания на 12 вольт.

На всякий случай амперметр, два вольтметра про запас, лампочку и резистор. Включаем цепь без резистора(слева). Напряжение на лампочке 12 вольт. Подключаем резистор — часть напряжения упала на нем. Вольтметр(снизу на схеме справа) показывает 5В.

На лампочку остались остальные 12В-5В=7В. Вольтметр на лампочке показал 7В.

Разумеется, оба примера являются абстрактными, неточными в плане чисел и рассчитаны на объяснение сути процесса, происходящего в резисторе.

Единица измерения сопротивления резистора

Основная характеристика резистора — сопротивление. Единица измерения сопротивления — Ом (Ohm, Ω). Чем больше сопротивление, тем больший ток он способен ограничить, тем больше тепла он выделяет, тем больше напряжения падает на нем.

Закон Ома для электрической цепи

Основной закон всего электричества. Связывает между собой Напряжение(V), Силу тока(I) и Сопротивление(R).

Интерпретировать эти символы на человеческий язык можно по-разному. Главное — уметь применить для каждой конкретной цепи. Давайте используем Закон Ома для нашей цепи с резистором и лампочкой, рассмотренной выше, и рассчитаем сопротивление резистора, при котором ток от источника питания на 12В ограничится до 0,2. При этом считаем сопротивление лампочки равным 0.

V=I*R => R=V/I => R= 12В / 0,2А => R=60Ом

Итак. Если встроить в цепь с источником питания и лампочкой, сопротивление которой равно 0, резистор номиналом 60 Ом, тогда ток, протекающий по цепи, будет составлять 0,2А.

Характеристика мощности резистора

Микропрогер, знай и помни! Параметр мощности резистора является одним из наиболее важных при построении схем для реальных устройств.

Мощность электрического тока на каком-либо участке цепи равна произведению силы тока, протекающую по этому участку на напряжение на этом участке цепи. P=I*U. Единица измерения 1Вт.

При протекании тока через резистор совершается работа по ограничению электрического тока. При совершении работы выделяется тепло. Резистор рассеивает это тепло в окружающую среду. Но если резистор будет совершать слишком большую работу, выделять слишком много тепла — он перестанет успевать рассеивать вырабатывающееся внутри него тепло, очень сильно нагреется и сгорит. Что произойдет в результате этого казуса, зависит от твоего личного коэффициента удачи.

Характеристика мощности резистора — это максимальная мощность тока, которую он способен выдержать и не перегреться.

Расчет мощности резистора

Рассчитаем мощность резистора для нашей цепи с лампочкой. Итак. Имеем ток, проходящий по цепи(а значит и через резистор), равный 0,2А.

Падение напряжения на резисторе равно 5В (не 12В, не 7В, а именно 5 — те самые 5, которые вольтметр показывает на резисторе). Это значит, что мощностьтока через резистор равна P=I*V=0,2А*5В=1Вт.

Делаем вывод: резистор для нашей цепи должен иметь максимальную мощность не менее(а лучше более) 1Вт. Иначе он перегреется и выйдет из строя.

Соединение резисторов

Резисторы в цепях электрического тока имеют последовательное и параллельное соединение.

При последовательном соединении общее сопротивление резисторов является суммой сопротивлений каждого резистора в соединении:

При параллельном соединении общее сопротивление резисторов рассчитывается по формуле:

Резистор. Резисторы переменного сопротивления

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем тему о резисторах. В первой части статьи мы познакомились с резисторами постоянного сопротивления (постоянными резисторами), а в этой части статьи поговорим о резисторах переменного сопротивления, или переменных резисторах.

Резисторы переменного сопротивления, или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

1. Потенциометры.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные.

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0; 2,2; 3,3; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0; 2,0; 3,0; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные: у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования. А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры, сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления. В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — нелинейные резисторы. Удачи!

Как ограничить сопротивление переменного резистора

Как понизить сопротивление переменного резистора. Переменный резистор. Но как это относится к резисторам

В схемах радиоэлектронной аппаратуры одним из наиболее часто встречающихся элементов является , другое его название это сопротивление. У него есть целый ряд характеристик, среди которых есть мощность. В этой статье мы поговорим о резисторах, что делать, если у вас нет подходящего по мощности элемента, и почему они сгорают.

Характеристики резисторов

1. Основной параметр резистора — это номинальное сопротивление.

2. Второй параметр, по которому его выбирают — это максимальная (или предельная) рассеиваемая мощность.

3. Температурный коэффициент сопротивления — описывает, насколько изменяется сопротивление, при изменении его температуры на 1 градус Цельсия.

4. Допустимое отклонение от номинала. Обычно разброс параметров резистора от одного заявленного в пределах 5-10%, это зависит от ГОСТ или ТУ по которому он произведен, существуют и точные резисторы с отклонением до 1%, обычно стоят дороже.

5. Предельное рабочее напряжение, зависит от конструкции элемента, в бытовых электроприборах с напряжением питания 220В могут применяться практически любые резисторы.

6. Шумовые характеристики.

7. Максимальная температура окружающей среды. Это такая температура, которая может быть при достижении максимальной рассеиваемой мощности самого резистора. Об этом подробнее поговорим позже.

8. Влаго- и термоустойчивость.

Есть еще две характеристики, о которых начинающие чаще всего не знают, это:

На низких частотах (например, в пределах звукового диапазона до 20 кГц), существенного влияния в работу схемы они не вносят. В высокочастотных приборах, с рабочими частотами в сотни тысяч и выше герц существенное влияние вносит даже расположение дорожек на плате и их форма.

Из курса физики многие отлично помнят формулу мощности для электричества, это: P=U*I

Отсюда следует, что она линейно зависит от тока и напряжения. Ток же через резистор зависит от его сопротивления и приложенного к нему напряжению, то есть:

Падение напряжения на резисторе (сколько на его выводах остаётся напряжения от приложенного к цепи, в которой он установлен), так же зависит от тока и сопротивления:

Теперь объясним простыми словами, что такое мощность у резистора и куда она выделяется.

У любого металла есть своё удельное сопротивление, это такая величина, которая зависит от структуры этого самого металла. Когда носители зарядов (в нашем случае электроны), под воздействием электрического тока протекают через проводник, они сталкиваются с частицами, из которого состоит металл.

В результате этих столкновений затрудняется движение тока. Если очень обобщенно сказать, то получается, так, что чем плотнее структура металла, тем сложнее протекать току (тем больше сопротивление).

На картинке пример кристаллической решетки, для наглядности.

Из-за этих столкновений выделяется тепло. Это можно представить, как если бы вы шли через толпу (большое сопротивление), где вас еще и толкают, или если бы шли по пустому коридору, где вы сильнее вспотеете?

То же самое происходит и с металлом. Мощность выделяется в виде тепла. В некоторых случаях это плохо, потому что так снижается коэффициент полезного действия прибора. В других ситуациях — это полезное свойство, например . В лампах накаливания за счет своего сопротивления спираль раскаляется до яркого свечения.

Но как это относится к резисторам?

Дело в том, что резисторы применяют для ограничения тока при питании каких-либо устройств, или элементов цепи, или для задания режимов работы полупроводниковым приборам. Мы описывали это . Из формулы выше станет ясно, что ток снижается, за счет снижения напряжения. Лишнее напряжение можно сказать, что сгорает в виде тепла на резисторе, мощность при этом считается по той же формуле, что и общая мощность:

Здесь U — это количество вольт «сожженных» на резисторе, а I — это ток, который через него протекает.

Выделение тепла на резисторе объясняется законом Джоуля-Ленца, который связывает количество выделенной теплоты с током и сопротивлением. Чем больше первое или второе, тем больше выделится тепла.

Чтобы было удобно из этой формулы, путем подстановки закона Ома для участка цепи, выведено еще две формулы.

Для определения мощности через приложенное напряжение к резистору:

Для определения мощности через ток, протекающий через резистор:

Немного практики

Для примера, давайте определим, какая мощность выделяется на резистор номиналом в 1 Ом, подключенного к источнику напряжения в 12В.

Для начала посчитаем ток в цепи:

Теперь мощность по классической формуле:

Одного действия при расчетах можно избежать, если пользоваться вышеупомянутыми формулами, давайте это проверим:

Всё сходится. Резистор будет выделять тепло с мощностью в 144Вт. Это условные значения, взятые в качестве примера. На практике таких резисторов вы не встретите в радиоэлектронной аппаратуре, исключением являются большие сопротивления для регулирования двигателей постоянного тока или пуска мощных синхронных машин в асинхронном режиме.

Какие бывают резисторы и как они обозначаются на схеме

Ряд мощностей резисторов стандартен: 0.05 (0.62) — 0.125 — 0.25 — 0.5 — 1 — 2 — 5

Это типовые номиналы распространенных резисторов, бывают и большие значения, или другие величины. Но этот ряд наиболее распространен. При сборке электроники используют схему электрическую принципиальную, с порядкового номера элементов. Реже указываться номинальное сопротивление, еще реже указывается номинальное сопротивление и мощность.

Чтобы быстро определить мощность резистора на схеме были введены соответствующие УГО (условные графические обозначения) по ГОСТ. Внешний вид таких обозначений и их расшифровка представлены в таблице ниже.

Вообще эти данные, а также название конкретного типа резистора указываются в перечне элементов, там же указывается и разрешенный допуск в %.

Внешне, они отличаются размером, чем мощнее элемент, тем больше его размер. Больший размер увеличивает площадь теплообмена резистора с окружающей средой. Поэтому тепло, которое выделяется при прохождении тока через сопротивление, быстрее отдаётся воздуху (если окружающая среда воздух).

Это значит, что резистор может греться с большей мощностью (выделять определенное количество тепла в единицу времени). Когда температура сопротивления достигает определенного уровня, сначала начинает выгорать внешний слой с маркировкой, дальше сгорает резистивный слой (пленка, проволока или что-то другое).

Чтобы вы оценили, как сильно может греться резистор, взгляните на нагрев спирали разобранного мощного резистора (более 5 Вт) в керамическом корпусе.

В характеристиках был такой параметр, как допустимая температура окружающей среды. Она указывается, для правильного подбора элемента. Дело в том, что раз мощность резистора ограничена способностью отдать тепло и, при этом, не перегреться, а для отдачи тепла, т.е. охлаждения элемента путем конвекции или принудительным потоком воздуха должна быть как можно большая разница температур элемента и окружающей среды.

Поэтому если вокруг элемента слишком жарко он быстрее нагреется и сгорит, даже если электрическая мощность на нем ниже максимально рассеиваемой. Нормальной температурой является 20-25 градусов Цельсия.

В продолжение этой темы:

Что делать, если нет резистора нужной мощности?

Частой проблемой радиолюбителей является отсутствия резистора нужной мощности. Если у вас есть резисторы мощнее, чем нужно — ничего страшного в этом нет, можно ставить не задумываясь. Лишь бы он влез по размеру. Если все имеющиеся резисторы по мощности меньше, чем нужно — это уже проблема.

На самом деле решить этот вопрос достаточно просто. Вспомните законы последовательного и параллельного соединения резисторов.

1. При последовательном соединении резисторов сумма падений напряжений на всей цепочке равняется сумме падений на каждом из них. А ток, протекающий через каждый резистор равен общему току, т.е. в цепи из последовательно соединенных элементов протекает ОДИН ток, но приложенные к каждому из них напряжения РАЗНЫЕ, определяются по закону Ома для участка цепи (см. выше) Uобщ=U1+U2+U3

2. При параллельном соединении резисторов падение на всех напряжения равны, а ток, протекающий в каждой из ветвей обратно пропорционален сопротивлению ветви. Общий ток цепочки из параллельно соединенных резисторов равен сумме токов каждой из ветвей.

На этой картинке изображено всё вышесказанное, в удобной для запоминания форме.

Так, как при последовательном соединении резисторов снизится напряжение на каждом из них, а при параллельном соединении ток, то если P=U*I

Мощность, выделяемая на каждом из них, снизится соответствующим образом.

Поэтому, если у вас нет резистора 100 Ом на 1 Вт, его можно почти всегда заменить 2 резисторами на 50 Ом и 0.5 Вт соединенными последовательно, или 2 резисторами на 200 Ом и 0.5 Вт соединенными параллельно.

Я не просто так написал «ПОЧТИ ВСЕГДА». Дело в том, что не все резисторы одинаково хорошо переносят ударные токи, в некоторых цепях, например связанные с зарядом конденсаторов большой ёмкости, в первоначальный момент времени переносят большую ударную нагрузку, которая может повредить его резистивный слой. Такие связки нужно проверять на практике или путем долгих расчетов и чтением технической документации и ТУ на резисторы, чем почти никогда и никто не занимается.

Мощность резистора — это величина не менее важная, чем его номинальное сопротивление. Если не уделять внимания подбору сопротивлений нужно мощности, то они будут перегорать и сильно греться, что плохо в любой цепи.

При ремонте аппаратуры, особенно китайской, ни в коем случае не пытайтесь ставить резисторы меньшей мощности, лучше поставить с запасом, если есть такая возможность поместить его по габаритам на плате.

Для стабильной и надежной работы радиоэлектронного устройства нужно подбирать мощность, как минимум, с запасом в половину от предполагаемой, а лучше в 2 раза больше. Это значит, что если по расчетам на резисторе выделяется 0.9-1 Вт, то мощность резистора или их сборки должна быть не меньше, чем 1.5-2 Вт.

Резистор — это элемент электрической схемы, который обладает сопротивлением электрическому току. Классифицируют два типа резисторов: постоянные и переменные (подстроечные). При моделировании той или иной электрической схемы, а также при ремонте электронных изделий, возникает необходимость использовать резистор определенного номинала. Хотя и существует множество различных номиналов постоянных резисторов, в данный момент под рукой может не оказаться требуемого, либо резистора с таким номиналом не существует. Чтобы выйти из такой ситуации, можно использовать как последовательное так и параллельное соединение резисторов. О том, как правильно произвести расчет и подбор различных номиналов сопротивлений, будет рассказано в этой статье.

Последовательное соединение резисторов — это самая элементарная схема сборки радиодеталей, оно применяется для увеличения общего сопротивления цепи. При последовательном соединении, сопротивление используемых резисторов просто складывается, а вот при параллельном соединении необходимо производить расчет по нижеописанным формулам. Параллельное соединение необходимо для снижения результирующего сопротивления, а также для увеличения мощности, несколько параллельно подключенных резисторов имеют большую мощность, чем у одного.

На фотографии можно увидеть параллельное подключение резисторов.

Ниже представлена принципиальная схема параллельного соединения резисторов.

Общее номинальное сопротивление необходимо рассчитывать по следующей схеме:

R1, R2, R3 и Rn — параллельно подключенные резисторы.

Когда параллельное соединение резисторов состоит всего из двух элементов, в таком случае общее номинальное сопротивление можно высчитать по следующей формуле:

R(общ) — общее сопротивление;

R1, R2 — параллельно подключенные резисторы.

В радиотехнике существует следующее правило: если параллельное подключение резисторов состоит из элементов одного номинала, то результирующее сопротивление можно высчитать, разделив номинал резистора на количество соединенных резисторов:

R(общ) — общее сопротивление;

R — номинал параллельно подключенного резистора;

N — количество соединенных элементов.

Важно учитывать, что при параллельном соединении результирующее сопротивление всегда будет ниже, чем сопротивление самого малого по номиналу резистора.

Приведем практический пример: возьмем три резистора, со следующими значениями номинального сопротивления: 100 Ом, 150 Ом и 30 Ом. Проведем расчет общего сопротивления, по первой формуле:

После расчета формулы мы видим, что параллельное соединение резисторов, состоящее из трех элементов, с наименьшим номиналом 30 Ом, в результате дает общее сопротивление в электрической цепи 21,28 Ом, что ниже наименьшего номинального сопротивления в цепи почти на 30 процентов.

Параллельное соединение резисторов чаще всего используют в тех случаях, когда необходимо получить сопротивление с большей мощностью. В таком случае необходимо взять резисторы одинаковой мощности и с одинаковым сопротивлением. Результирующая мощность в таком случае рассчитывается путем умножения мощности одного элемента сопротивления на общее количество параллельно подключенных резисторов в цепи.

Например: пять резисторов с номиналом в 100 Ом и с мощностью 1 Вт в каждом, подключенные параллельно, имеют общее сопротивление 20 Ом и мощность 5 Вт.

При последовательном подключении тех же резисторов (мощность так же складывается), получим результирующую мощность 5 Вт, общее сопротивление составит 500 Ом.

Для любого радиолюбителя резистор – деталь, которая нужна практически в каждой даже простейшей схеме. В тривиальной ситуации сопротивление – это катушка из провода, который плохо проводит электрический ток, в качестве металла часто используют константан.

Для переменного или постоянного резистора в экспериментальных целях можно использовать графит, стержень из которого находится внутри простого карандаша. Он имеет неплохую электропроводность. Поэтому для самодельного резистора нужен тонкий его слой, который можно нанести на бумагу и комбинировать нужное сопротивление до нескольких сотен килоом.

Базируясь на свойствах графита построим работающую модель резистора на бумажном носителе. При этом будем исходить из простой арифметики: чем длиннее проводник, тем больше его электрическое сопротивление.

На фото ниже индикатор показывает в мегаомах.

На табло видно, что полоса графита, которая в 2 раза длиннее, имеет, соответственно, в 2 раза больший показатель сопротивления. Обратите внимание, что ширина полос одинакова.

Широкий проводник имеет меньшее сопротивление.

Полоску из графита, нанесенную на бумагу, легко превратить в экспериментальный переменный резистор, или, иначе назовем его – реостат.

Идея отлично подойдет для уроков физики. Использован материал с сайта samodelnie.ru

(постоянными резисторами), а в этой части статьи поговорим о , или переменных резисторах .

Резисторы переменного сопротивления , или переменные резисторы являются радиокомпонентами, сопротивление которых можно изменять от нуля и до номинального значения. Они применяются в качестве регуляторов усиления, регуляторов громкости и тембра в звуковоспроизводящей радиоаппаратуре, используются для точной и плавной настройки различных напряжений и разделяются на потенциометры и подстроечные резисторы.

Потенциометры применяются в качестве плавных регуляторов усиления, регуляторов громкости и тембра, служат для плавной регулировки различных напряжений, а также используются в следящих системах, в вычислительных и измерительных устройствах и т.п.

Потенциометром называют регулируемый резистор, имеющий два постоянных вывода и один подвижный. Постоянные выводы расположены по краям резистора и соединены с началом и концом резистивного элемента, образующим общее сопротивление потенциометра. Средний вывод соединен с подвижным контактом, который перемещается по поверхности резистивного элемента и позволяет изменять величину сопротивления между средним и любым крайним выводом.

Потенциометр представляет собой цилиндрический или прямоугольный корпус, внутри которого расположен резистивный элемент, выполненный в виде незамкнутого кольца, и выступающая металлическая ось, являющаяся ручкой потенциометра. На конце оси закреплена пластина токосъемника (контактная щетка), имеющая надежный контакт с резистивным элементом. Надежность контакта щетки с поверхностью резистивного слоя обеспечивается давлением ползунка, выполненного из пружинных материалов, например, бронзы или стали.

При вращении ручки ползунок перемещается по поверхности резистивного элемента, в результате чего сопротивление изменяется между средним и крайними выводами. И если на крайние выводы подать напряжение, то между ними и средним выводом получают выходное напряжение.

Схематично потенциометр можно представить, как показано на рисунке ниже: крайние выводы обозначены номерами 1 и 3, средний обозначен номером 2.

В зависимости от резистивного элемента потенциометры разделяются на непроволочные и проволочные .

1.1 Непроволочные.

В непроволочных потенциометрах резистивный элемент выполнен в виде подковообразной или прямоугольной пластины из изоляционного материала, на поверхность которых нанесен резистивный слой, обладающий определенным омическим сопротивлением.

Резисторы с подковообразным резистивным элементом имеют круглую форму и вращательное перемещение ползунка с углом поворота 230 — 270°, а резисторы с прямоугольным резистивным элементом имеют прямоугольную форму и поступательное перемещение ползунка. Наиболее популярными являются резисторы типа СП, ОСП, СПЕ и СП3. На рисунке ниже показан потенциометр типа СП3-4 с подковообразным резистивным элементом.

Отечественной промышленностью выпускались потенциометры типа СПО, у которых резистивный элемент впрессован в дугообразную канавку. Корпус такого резистора выполнен из керамики, а для защиты от пыли, влаги и механических повреждений, а также в целях электрической экранировки весь резистор закрывается металлическим колпачком.

Потенциометры типа СПО обладают большой износостойкостью, нечувствительны к перегрузкам и имеют небольшие размеры, но у них есть недостаток – сложность получения нелинейных функциональных характеристик. Эти резисторы до сих пор еще можно встретить в старой отечественной радиоаппаратуре.

1.2. Проволочные.

В проволочных потенциометрах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе, по ребру которого перемещается подвижный контакт. Для получения надежного контакта между щеткой и обмоткой контактная дорожка зачищается, полируется, или шлифуется на глубину до 0,25d.

Устройство и материал каркаса определяется исходя из класса точности и закона изменения сопротивления резистора (о законе изменения сопротивления будет сказано ниже). Каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо, или же берут готовое кольцо, на которое укладывают обмотку.

Для резисторов с точностью, не превышающей 10 – 15%, каркасы изготавливают из пластины, которую после намотки провода сворачивают в кольцо. Материалом для каркаса служат изоляционные материалы, такие как гетинакс, текстолит, стеклотекстолит, или металл – алюминий, латунь и т.п. Такие каркасы просты в изготовлении, но не обеспечивают точных геометрических размеров.

Каркасы из готового кольца изготавливают с высокой точностью и применяют в основном для изготовления потенциометров. Материалом для них служит пластмасса, керамика или металл, но недостатком таких каркасов является сложность выполнения обмотки, так как для ее намотки требуется специальное оборудование.

Обмотку выполняют проводами из сплавов с высоким удельным электрическим сопротивлением, например, константан, нихром или манганин в эмалевой изоляции. Для потенциометров применяют провода из специальных сплавов на основе благородных металлов, обладающих пониженной окисляемостью и высокой износостойкостью. Диаметр провода определяют исходя из допустимой плотности тока.

2. Основные параметры переменных резисторов.

Основными параметрами резисторов являются: полное (номинальное) сопротивление, форма функциональной характеристики, минимальное сопротивление, номинальная мощность, уровень шумов вращения, износоустойчивость, параметры, характеризующие поведение резистора при климатических воздействиях, а также размеры, стоимость и т.п. Однако при выборе резисторов чаще всего обращают внимание на номинальное сопротивление и реже на функциональную характеристику.

2.1. Номинальное сопротивление.

Номинальное сопротивление резистора указывается на его корпусе. Согласно ГОСТ 10318-74 предпочтительными числами являются 1,0 ; 2,2 ; 3,3 ; 4,7 Ом, килоом или мегаом.

У зарубежных резисторов предпочтительными числами являются 1,0 ; 2,0 ; 3,0 ; 5.0 Ом, килоом и мегаом.

Допускаемые отклонения сопротивлений от номинального значения установлены в пределах ±30%.

Полным сопротивлением резистора считается сопротивление между крайними выводами 1 и 3.

2.2. Форма функциональной характеристики.

Потенциометры одного и того же типа могут отличаться функциональной характеристикой, определяющей по какому закону изменяется сопротивление резистора между крайним и средним выводом при повороте ручки резистора. По форме функциональной характеристики потенциометры разделяются на линейные и нелинейные : у линейных величина сопротивления изменяется пропорционально движению токосъемника, у нелинейных она изменяется по определенному закону.

Существуют три основных закона: А — Линейный, Б – Логарифмический, В — Обратно Логарифмический (Показательный). Так, например, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между средним и крайним выводом резистивного элемента изменялось по обратному логарифмическому закону (В). Только в этом случае наше ухо способно воспринимать равномерное увеличение или уменьшение громкости.

Или в измерительных приборах, например, генераторах звуковой частоты, где в качестве частотозадающих элементов используются переменные резисторы, также требуется, чтобы их сопротивление изменялось по логарифмическому (Б) или обратному логарифмическому закону. И если это условие не выполнить, то шкала генератора получится неравномерной, что затруднит точную установку частоты.

Резисторы с линейной характеристикой (А) применяются в основном в делителях напряжения в качестве регулировочных или подстроечных.

Зависимость изменения сопротивления от угла поворота ручки резистора для каждого закона показано на графике ниже.

Для получения нужной функциональной характеристики большие изменения в конструкцию потенциометров не вносятся. Так, например, в проволочных резисторах намотку провода ведут с изменяющимся шагом или сам каркас делают изменяющейся ширины. В непроволочных потенциометрах меняют толщину или состав резистивного слоя.

К сожалению, регулируемые резисторы имеют относительно невысокую надежность и ограниченный срок службы. Часто владельцам аудиоаппаратуры, эксплуатируемой длительное время, приходится слышать шорохи и треск из громкоговорителя при вращении регулятора громкости. Причиной этого неприятного момента является нарушение контакта щетки с токопроводящим слоем резистивного элемента или износ последнего. Скользящий контакт является наиболее ненадежным и уязвимым местом переменного резистора и является одной из главной причиной выхода детали из строя.

3. Обозначение переменных резисторов на схемах.

На принципиальных схемах переменные резисторы обозначаются также как и постоянные, только к основному символу добавляется стрелка, направленная в середину корпуса. Стрелка обозначает регулирование и одновременно указывает, что это средний вывод.

Иногда возникают ситуации, когда к переменному резистору предъявляются требования надежности и длительности эксплуатации. В этом случае плавное регулирование заменяют ступенчатым, а переменный резистор строят на базе переключателя с несколькими положениями. К контактам переключателя подключают резисторы постоянного сопротивления, которые будут включаться в цепь при повороте ручки переключателя. И чтобы не загромождать схему изображением переключателя с набором резисторов, указывают только символ переменного резистора со знаком ступенчатого регулирования . А если есть необходимость, то дополнительно указывают и число ступеней.

Для регулирования громкости и тембра, уровня записи в звуковоспроизводящей стереофонической аппаратуре, для регулирования частоты в генераторах сигналов и т.д. применяются сдвоенные потенциометры , сопротивления которых изменяется одновременно при повороте общей оси (движка). На схемах символы входящих в них резисторов располагают как можно ближе друг к другу, а механическую связь, обеспечивающую одновременное перемещение движков, показывают либо двумя сплошными линиями, либо одной пунктирной линией.

Принадлежность резисторов к одному сдвоенному блоку указывается согласно их позиционному обозначению в электрической схеме, где R1.1 является первым по схеме резистором сдвоенного переменного резистора R1, а R1.2 — вторым. Если же символы резисторов окажутся на большом удалении друг от друга, то механическую связь обозначают отрезками пунктирной линии.

Промышленностью выпускаются сдвоенные переменные резисторы, у которых каждым резистором можно управлять отдельно, потому что ось одного проходит внутри трубчатой оси другого. У таких резисторов механическая связь, обеспечивающая одновременное перемещение, отсутствует, поэтому на схемах ее не показывают, а принадлежность к сдвоенному резистору указывают согласно позиционному обозначению в электрической схеме.

В переносной бытовой аудиоаппаратуре, например, в приемниках, плеерах и т.д., часто используют переменные резисторы со встроенным выключателем, контакты которого задействуют для подачи питания в схему устройства. У таких резисторов переключающий механизм совмещен с осью (ручкой) переменного резистора и при достижении ручкой крайнего положения воздействует на контакты.

Как правило, на схемах контакты включателя располагают возле источника питания в разрыв питающего провода, а связь выключателя с резистором обозначают пунктирной линией и точкой, которую располагают у одной из сторон прямоугольника. При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней.

4. Подстроечные резисторы.

Подстроечные резисторы являются разновидностью переменных и служат для разовой и точной настройки радиоэлектронной аппаратуры в процессе ее монтажа, наладки или ремонта. В качестве подстроечных используют как переменные резисторы обычного типа с линейной функциональной характеристикой, ось которых выполнена «под шлиц» и снабжена стопорным устройством, так и резисторы специальной конструкции с повышенной точностью установки величины сопротивления.

В основной своей массе подстроечные резисторы специальной конструкции изготавливают прямоугольной формы с плоским или кольцевым резистивным элементом. Резисторы с плоским резистивным элементом (а ) имеют поступательное перемещение контактной щетки, осуществляемое микрометрическим винтом. У резисторов с кольцевым резистивным элементом (б ) перемещение контактной щетки осуществляется червячной передачей.

При больших нагрузках используются открытые цилиндрические конструкции резисторов, например, ПЭВР.

На принципиальных схемах подстроечные резисторы обозначаются также как и переменные, только вместо знака регулирования используется знак подстроечного регулирования.

5. Включение переменных резисторов в электрическую цепь.

В электрических схемах переменные резисторы могут применяться в качестве реостата (регулируемого резистора) или в качестве потенциометра (делителя напряжения). Если в электрической цепи необходимо регулировать ток, то резистор включают реостатом, если напряжение, то включают потенциометром.

При включении резистора реостатом задействуют средний и один крайний вывод. Однако такое включение не всегда предпочтительно, так как в процессе регулирования возможна случайная потеря средним выводом контакта с резистивным элементом, что повлечет за собой нежелательный разрыв электрической цепи и, как следствие, возможный выход из строя детали или электронного устройства в целом.

Чтобы исключить случайный разрыв цепи свободный вывод резистивного элемента соединяют с подвижным контактом, чтобы при нарушении контакта электрическая цепь всегда оставалась замкнута.

На практике включение реостатом применяют тогда, когда хотят переменный резистор использовать в качестве добавочного или токоограничивающего сопротивления.

При включении резистора потенциометром задействуются все три вывода, что позволяет его использовать делителем напряжения. Возьмем, к примеру, переменный резистор R1 с таким номинальным сопротивлением, которое будет гасить практически все напряжение источника питания, приходящее на лампу HL1. Когда ручка резистора выкручена в крайнее верхнее по схеме положение, то сопротивление резистора между верхним и средним выводами минимально и все напряжение источника питания поступает на лампу, и она светится полным накалом.

По мере перемещения ручки резистора вниз сопротивление между верхним и средним выводом будет увеличиваться, а напряжение на лампе постепенно уменьшаться, отчего она станет светить не в полный накал. А когда сопротивление резистора достигнет максимального значения, напряжение на лампе упадет практически до нуля, и она погаснет. Именно по такому принципу происходит регулирование громкости в звуковоспроизводящей аппаратуре.

Эту же схему делителя напряжения можно изобразить немного по-другому, где переменный резистор заменяется двумя постоянными R1 и R2.

Ну вот, в принципе и все, что хотел сказать о резисторах переменного сопротивления . В заключительной части рассмотрим особый тип резисторов, сопротивление которых изменяется под воздействием внешних электрических и неэлектрических факторов — . Удачи!

К вопросу о подгонке резисторов

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

• резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
• подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
• ручки, которая управляет регулировочным механизмом.

1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Справка: Подстроечный резистор один из разновидностей переменного – применяется для точной подстройки отдельных узлов радиоэлектронной аппаратуры и коэффициентов передачи в измерительных устройствах типа преобразователей напряжение-частота.

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Внимание! Ручка переменного резистора выводится на лицевую панель прибора, подстроечный такой возможности не имеет.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Ремонт переменного резистора своими руками

Из-за износа проводящего слоя и ослабления нажима подвижного контакта переменное сопротивление начинает плохо работать, генерируя «шумы», или совсем прийти в негодность.

Способы ремонта сопротивления в разобранном виде:

1. С помощью простого карандаша, грифель которого состоит из чистого твердого углерода – слегка отогнуть пружину подвижного контакта, несколько раз провести грифелем по проводящему слою для восстановления последнего. Это метод более эффективен для тонкопленочных сопротивлений.
2. Грифель простого карандаша растереть в пыль, смешать с литолом (или аналогичной смазкой), полученной смесью смазать дорожку, по которой движется ползунок.

Внимание! Все манипуляции с подвижным контактом делаем максимально осторожно – тонкая пластина хрупкая, если обломится, заменить невозможно.

Сопротивление в неразборном корпусе починить сложнее, но можно – просверливаем в корпусе отверстие (диаметром около 1мм), заливаем шприцом немного чистого спирта, крутим ручку. После полного испарения спирта работоспособность регулировочного элемента восстанавливается.

Для нормальной работы электрической цепи важно грамотно проанализировать условия работы всех элементов – зная характеристики, назначение, схемы подключения и условия эксплуатации, можно обеспечить надежную и долгую работоспособность регулируемых сопротивлений в бытовых приборах и электронных устройствах.

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Температурный коэффициент сопротивления

Изменение сопротивления при изменении температуры окружающей среды на один градус.

Допуск или точность

Допустимая величина отклонения от номинального значения сопротивления – от 10 до 30 процентов.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Важно! Подстроечные резисторы не отличаются большим количеством циклов работы и не предназначены для частой регулировки сопротивления в отличие от переменных.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

• А – линейная;
• Б – логарифмическая;
• В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Подключение переменного резистора

Подключение переменного резистора или как подключить переменный резистор. Многие люди не знают, как подключить переменный резистор. И так начнем все очень просто. Переменный резистор изображен на рисунке 1.

У переменного резистора есть 3 вывода два вывода боковых и один из выводов по центру. С данного вывода и снимается сопротивление, регулируемое относительно двух других выводов переменного резистора (рисунок 2). Если к одному боковому выводу подключить “плюс”, а к другому выводу “минус” источника питания, к примеру, на 12В, то при вращении ручки переменного резистора на центральном выводе мы получим напряжение относительно “минуса” которое будет, манятся от 0 до 12В. При выборе переменного резистора необходимо выбирать его сопротивление как минимум на несколько кОм и до нескольких сотен кОм в зависимости от напряжения источника питания. Мощную нагрузку к переменному резистору лучше не подключать, если только это не специальный мощный резистор на большую мощность. Обычно для различных схем автоматики, частотных преобразователей применяют переменный резистор с сопротивлением порядка 10кОм или около этого, так как ток, как правило, составляет лишь несколько миллиампер, то мощность переменного резистор можно брать любую.

Если будете использовать переменный резистор на переменном токе сети 220В к примеру в тиристорном регуляторе света , то главное помнить что металический корпус резистора может быть под напряжением и надо соблюдать осторожность и желательно на ручку переменного резистора одеть специальны изолирующий калпачок.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

1. Тип изделия обозначается СП.
2. Первая цифра – разновидность материала и технология изготовления – 4.
3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

• 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
• 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
• 3 – непроволочные композиционные пленочные;
• 4 – непроволочные композиционные объемные;
• 5 – проволочные;
• 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

1. Тип изделия обозначается РП.
2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

1 Ом	10 Ом	100 Ом	1 кОм	10 кОм	100 кОм	1 МОм	10 МОм
1.5 Ом	15 Ом	150 Ом	1.5 кОм	15 кОм	150 кОм	1.5 МОм	15 МОм
2.2 Ом	22 Ом	220 Ом	2.2 кОм	22 кОм	220 кОм	2.2 МОм	22 МОм
3.3 Ом	33 Ом	330 Ом	3.3 кОм	33 кОм	330 кОм	3.3 МОм	33 МОм
4.7 Ом	47 Ом	470 Ом	4.7 кОм	47 кОм	470 кОм	4.7 МОм	47 МОм
6.8 Ом	68 Ом	680 Ом	6.8 кОм	68 кОм	680 кОм	6.8 МОм	68 МОм

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Важно! При подключении потенциометра задействованы все три контакта.

Как работает переменный резистор и схема подключения

Чтобы максимально использовать технические возможности такого «научного чуда», как электрический ток, необходимо помнить о правилах безопасности эксплуатации и непосредственной сборки системы.

На рисунке переменный резистор

Для регулировки напряжения

Первоначально нужно знать из чего состоит тот или ной прибор. Это существенно упростит работу с ним. Каждый, кто знаком с электричеством знает, что во всех схемах обязательно используется резистор. Это специальный электрический элемент схемы, который используется для регулировки и контроля за различными техническими показателями сети. К примеру, его можно применить для того, чтобы регулировать показатель сопротивления как отдельного участка цепи, так и нескольких независимых деталей в целом. Сегодня широко используется переменный резистор для регулирования напряжения о нем стоит поговорить более подробно.

Под переменным резистором принято понимать – электрическую деталь, используемую для врезания в принципиальную тему устройства и необходимую для того, чтобы вести контроль за показателем напряжения в сети.

На данный момент существуют следующие варианты резисторов переменного типа:

• Проволочные – этот тип деталей является самым распространенным на территории РФ;
• Для регулировки громкости – этот электрический элемент нацелен на то, чтобы регулировать и контролировать показатель звукового потока;
• Сдвоенный – один из вариантов формирования резисторных конструкций. Его можно одновременно использовать в качестве контролирующей детали для изменений показателя сопротивления не только на разных участках системы, но и на разных деталях в принципе;
• С выключателем резистор пригодился для создания и нормализации работы радиоаппаратуры. Он может самостоятельно регулировать уровень потока громкости. Его особенность – это совмещение с выключателем напряжения;
• Импортные – это электрическое оборудование, которое применяется для сборки схем различного типа. Имеет высокие технические характеристики и отвечает стандартам европейского качества;

На снимке импортный переменный резистр

В зависимости от типа и разновидности детали они могут применяться не только для создания элементарных схем, но и для того, чтобы собирать технические схемы для использования в тяжелой промышленности.

Разные виды переменных резисторов на снимке

Виды по сопротивлению

Сегодня на территории Российской Федерации реализуются электрические элементы в следующем видовом типе:

• 1 ком – это говорит о том, что электрическая деталь данного типа, используемая для сборки схемы с максимальным сопротивлением резистора в 1Ом;
• 10 ком – этот вариант имеет реальную номинальную мощность в 0, 25 Вт;
• 20 ком – его используют для создания схем и изменения величины сопротивления;
• 50 ком – это резистор, который отвечает высоким требованием и стандартам европейского качества;
• 100 ком – данный электрический элемент позволяет собирать рабочие схемы с высоким номинальным напряжением;
• 500 ком – нередко применяется в промышленности и для создания больших технических машин.

Как подключить?

Для того чтобы самостоятельно выполнить подключение электрического элемента в рабочую схему, необходимо прочесть следующую информацию:

• На первом этапе следует тщательно изучить техническую схему.
• Затем нужно будет определить, для чего именно она будет использоваться.
• После занимаются подборкой подходящего электрического оснащения. Иными словами, подбирают комплектующие. Собирают схему, прокладывают проводящие магистрали и устанавливают основные элементы.

Теперь приступают к ознакомлению с резистором и его врезанием в систему. На данный момент существует большое количество разнообразных схем для врезания резистора. Он может использоваться в качестве источника сопротивления переменного типа или потенциометра. Все будет напрямую зависеть от типа подключения вывода под номером 3. Рассмотреть стоит подключение резистора на примере.

Инструкция по подключению резистора для регулировки напряжения:

• Предварительно просматривают сопроводительную документацию, которая идет к резистору.
• Используют стандартную схему подключения переменного резистора.
• Измеряют с помощью омметра общее сопротивление цепи.
• Проводят осмотр всех контактных соединений.
• Удаляют старый элемент и врезают новый. Чтобы избежать замыкания контактов необходимо удалить остатки припайки.

Видео

Смотрите на видео все о резисторах:

Главное, что должен помнить человек при сборке схемы – это необходимость следованию правилам и соблюдение мер безопасности. Перед непосредственным включением схемы необходимо проверить все места припайки и изоляции. Только так можно будет использовать собранный прибор на протяжении длительного периода времени.

Как увеличить сопротивление переменного резистора

Для увеличения сопротивления придется немного потрудиться, но можно увеличить сопротивление в два раза:

• разбирают ползунковый резистор, вынимают из него «подкову» с токопроводящим слоем:
• ножом или мелкозернистой наждачной бумагой с внешнего и внутреннего конца дорожки, по которой перемещается ползунок, аккуратно счищают часть графитового слоя.

Уменьшить сопротивление намного легче – нужно параллельно резистору подключить в цепь постоянное сопротивление.

Система охлаждения

Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.

Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.

Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.

Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.

То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.

В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.

Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.

Сейчас читают Особенности зарядки AGM аккумуляторов, какие зарядные устройства лучше использовать

Генератор дает перезаряд на аккумулятор, причины и способы их устранения

Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.

В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.

Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.

Советы по подбору переменного резистора для регулировки напряжения

• закон Ома для расчета величины переменного резистора I=U/R (ток делим на напряжение, получаем сопротивление);
• формулу для расчета мощности P=UI (напряжение умножаем на ток).

Расчет производим в амперах, вольтах и омах.

Пример: Требуется подобрать потенциометр для регулировки напряжения от 0 до 20 В, сила тока в цепи 50 мА.

1. Расчет сопротивления – 20 В /0,05А=400 Ом.
2. Расчет мощности – 20Вх0,05 А=1 Вт.

Итог – для регулировки напряжения нам требуется потенциометр 400 ом мощностью 1вт.

Сопротивление в движении: что нужно знать о переменных резисторах

Регулировка громкости звуковой системы, фиксация положения пальца на сенсорном экране и определение появления в автомобиле человека – вот всего лишь несколько примеров использования переменных резисторов в повседневной жизни. Возможность изменять сопротивление – это возможность взаимодействовать, поэтому переменные резисторы можно найти во множестве вещей. (Всё, что необходимо знать о постоянных резисторах, описано в предыдущей статье).

Принципы одинаковы, но способов разделения напряжения существует довольно много. Рассмотрим, что лежит в основе верньеров, реостатов, мембранных потенциометров, резистивных сенсорных экранов, а также датчиков изгиба и растяжения.

Потенциометр

Потенциометры, по сути – это делители напряжения. Это метод разделения заданного напряжения на меньшие значения. Согласно схеме, у потенциометра (серый) есть три точки соединения. Средняя – переменная (обозначена стрелкой), и она контактирует с материалом резистора внутри где-то в одной из точек протяжённого резистора.

Напряжение между регулируемой точкой и одной из оставшихся (концов резистора) определяется сопротивлением между ними. Если соединены только две точки, тогда у нас получится переменный резистор, или реостат.

На фото – потенциометр с цилиндрической поворотной ручкой. Круглая пластиковая ручка громкости на вашей звуковой системе прячет один из таких потенциометров. Обратите внимание на три контакта, из которых средний соединён с переменной точкой. На фото изображён новый потенциометр. А вот статья о том, как я использовал такое устройство на усилителе, сделанном из банки из-под арахисового масла.

Как меняется сопротивление потенциометра

У потенциометров может быть линейный или логарифмический диапазон сопротивления. Линейный означает, что при повороте ручки сопротивление меняется линейно. Если повернуть её на четверть, сопротивление изменится на четверть.

Но если так будет с ручкой громкости, нашим ушам покажется, что громкость растёт слишком быстро; так происходит из-за особенностей восприятия звуков мозгом. Поэтому для ручки громкости лучше использовать потенциометр, чьё сопротивление меняется логарифмически. На графике показано, как меняется громкость при повороте ручки, как для линейного, так и для логарифмического потенциометра. Некоторые потенциометры обеспечивают лишь псевдо-логарифмический рост, и они дешевле тех, что дают настоящий логарифм. Они состоят из двух линейных частей, встречающихся на 50% поворота. Их работа также отражена на графике.

Логарифмическое поведение достигается изменением формы резистивного элемента – его ширина меняется по всей длине. Поэтому потенциометры часто делят на линейно сужающиеся и логарифмически сужающиеся.

Ещё одна разновидность потенциометра – подстроечное сопротивление, или триммер. Они меньше размером, и используются на электронных платах. Подстраиваются одни обычно один раз, или очень редко – только для калибровки схемы.

Триммеры

Эквалайзер

Не все потенциометры работают с вращением. Они могут быть сделаны и в форме ползунов, как на фото с эквалайзером. Такие ползуны подвержены попаданию грязи, нарушающей их работу – именно такая проблема появилась у клавиатуры на фото (это моя клавиатура, и её ползуны действительно трудно передвигать).

Реостат

Как я уже упомянул, при подсоединении только двух контактов потенциометр часто называют реостатом. Реостаты обычно используются для больших токов, и, конечно же, не только для регулировки громкости.

Чтобы работать с большими токами, они обычно делаются при помощи провода, намотанного на изолированный сердечник, по которому ходит скользящий контакт. Вспомним символ потенциометра, у которого использовано три контакта. Поскольку здесь мы подключаем два контакта, мы используем другой символ; сопротивление со стрелочкой (не подсоединённой) поперёк. На изображении ниже вы можете видеть два варианта этого символа – по стандартам IEEE и IEC.

Мембранный потенциометр

Мембранный потенциометр состоит из гибкой диэлектрической, часто прозрачной мембраны с присоединённой снизу полоской сопротивления.

Ниже её находится основание, на поверхности которого нанесена токопроводящая дорожка. Когда палец, или другой объект прикасается к мембране, полоска устанавливает контакт с дорожкой. В результате на контактах полоски появляется напряжение. Оно зависит от того, в каком месте полоска соприкоснулась с дорожкой. Схема тут та же, что и самая первая схема на странице для потенциометра.

Сопротивление мембранного потенциометра SoftPot с сайта Sparkfun меняется линейно от 100 Ом до 10 кОм с номинальной мощностью в 1 Вт.

В случае, когда контакт не постоянен (например, он возникает только при нажатии пальцем), в схеме необходим подтягивающий резистор (к примеру, 100 кОм). Но у некоторых мембранных потенциометров есть магнит или скользящий контакт, всегда давящий на мембрану и поддерживающий постоянный контакт.

Резистивный сенсорный экран

Резистивный сенсорный экран похож на мембранный потенциометр, только резистивный материал есть на обоих его слоях, причём материал прозрачный. Передняя мембрана гибкая и также прозрачная, так что палец или стилус может надавить на неё и создать контакт. Технология использовалась в некоторых дешёвых карманных компьютерах или детских игрушках. Она всё ещё применяется, но революция смартфонов произошла благодаря ёмкостным экранам, не требующим гибкой мембраны.

Для 4-проводного резистивного сенсорного экрана напряжение подаётся на верхний слой, а результат считывается с нижнего, и таким образом считывается координата X. Затем всё происходит наоборот и получается координата Y. Всё это происходит за миллисекунды, и опрос экрана проводится непрерывно.

Все подсчёты ведутся вспомогательным контроллером. Резистивные экраны не такие отзывчивые, как ёмкостные, и для высокой точности обычно требуется стилус. Используются в очень дешёвых смартфонах.

Датчик давления

Датчики давления состоят из токопроводящего полимера, в котором есть проводящие и непроводящие частицы. Он расположен между двумя проводниками, переплетёнными, но не соединёнными. Прижимание полимера к проводникам создаёт контакт. Увеличение силы или площади нажатия увеличивает проводимость и уменьшает сопротивление. Без нажатия сопротивление конструкции может быть более 1 МОм, а точность обычно составляет около 10%. Этого достаточно для использования в музыкальных инструментах, протезах, датчиках наличия человека в машине и портативной электроники.

Гибкие и растяжимые датчики

Гибкий датчик – это резистивный материал, например, углерод, нанесённый на гибкую мембрану. При изгибании датчика материал растягивается и сопротивление увеличивается пропорционально радиусу изгиба. Судя по одной из спецификаций, сопротивление плоского датчика в 10 кОм может удваиваться при сгибании его на 180 градусов, когда оба конца соединяются. Распространённый пример – пальцы в игровых перчатках, такие, как в контроллере Nintendo Power Glove (в одном из проектов его хакнули для управления квадрокоптером). Сгибание пальцев приводит к изменению сопротивления, показывающему степень сгиба.

Датчик растяжения работает по тому же принципу, только его сопротивление увеличивается при растяжении. Резиновый шнур с углеродом выглядит, как шнур для банджи. Судя по одному примеру с Adafruit, 6-дюймовый шнурок сопротивлением 2,1 кОм при растяжении до 10″ меняет сопротивление до 3,5 кОм. Ещё один пример – проводящая нить из стальных волокон, смешанных с полиэстером, а ещё бывают датчики в виде резинок или ремней.

Простая инструкция по применению резистора: для чего он нужен?

Другое дело электрические цепи в электронных устройствах. Там резистор выполняет много полезных функций. В электронных схемах используется свойства этих пассивных компонентов для ограничения тока в многочисленных цепях. С их помощью обеспечивается нужный режим работы усилительных каскадов.

Что такое резистор?

Название этого электронного элемента произошло от латинского слова resisto — сопротивляюсь. То есть – это пассивный элемент применяемый в электрических цепях, действие которого основано на сопротивлении току. Основной характеристикой этого электронного компонента является величина его электрического сопротивления.

Пассивность данного электронного компонента означает то, что основной его функцией является поглощение электрической энергии. В отличие от активных элементов электроники, он ничего не генерирует, а только пассивно рассеивает электричество, преобразуя его в тепло. В схемах замещения сопротивление является основным параметром, в то время как ёмкость и индуктивность – паразитные величины.

Применение

Резисторы применяются во всех электрических схемах для установления нужных значений тока в цепях, с целью демпфирования колебаний в различных фильтрах, в качестве делителей напряжений и т. п.

Резисторы выполняют функции нагрузки в резистивных цепях, используются в качестве делителя напряжения (см. рисунок ниже) и тока, являются элементами фильтров, применяются для формирования импульсов, выполняют функции шунтов и многое другое. Сегодня трудно себе представить электрическую схему, в которой не задействованы несколько резистивных элементов.

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Важно! При подключении потенциометра задействованы все три контакта.

Устройство и принцип работы

Конструкция постоянных резисторов довольно простая. Они состоят из керамической трубки, поверх которой намотана проволока или нанесена резистивная плёнка с определённым сопротивлением. На концы трубки вставлены металлические колпачки с припаянными выводами для поверхностного монтажа. Для защиты слоя используется лакокрасочное покрытие.

Устройство таких элементов можно понять из рисунка 2 ниже.

В большинстве моделей такая конструкция традиционно сохраняется, но сегодня существуют различные виды сопротивлений с использованием резистивного материала, устройство которых немного отличается от конструкции описанной выше.

Рис. 2. Строение резистора

Современную электронную аппаратуру наполняют платы, начинённые миниатюрными деталями. Поскольку тенденция к уменьшению размеров электронных приборов сохраняется, то требования к уменьшению габаритов коснулись и резисторов. Для этих целей идеально подходят непроволочные сопротивления. Они просты в изготовлении, а их номинальные мощности хорошо согласуются с параметрами маломощных цепей.

Казалось бы, что эра проволочных резисторов постепенно уходит в прошлое. Однако это не так. Спрос на проволочные сопротивления остаётся в тех сферах, где транзисторы с металлоплёночным или с композитным резистивным слоем не справляются с мощностями электрических цепей.

Для непроволочных резисторов используются следующие резистивные материалы:

• нихром;
• манганин;
• константан;
• никелин;
• оксиды металлов;
• металлодиэлектрики;
• углерод и другие материалы.

Перечисленные вещества обладают высокими показателями удельного сопротивления. Это позволяет изготавливать электронные компоненты с очень маленькими корпусами, сохраняя при этом значения номинальных величин.

Размеры и формы корпусов, проволочных выводов современных резисторов соответствуют стандартам, разработанным для автоматической сборки печатных плат. С целью надёжного соединения выводов способом пайки, выводы деталей проходят процесс лужения.

Конструкция регулировочных (рис. 3) и подстроечных резисторов (рис.4) немного сложнее. Эти переменные транзисторы состоят из кольцевой резистивной пластины, по которой скользит бегунок. Перемещаясь по кругу, подвижный контакт изменяет расстояние между точками на резистивном слое, что приводит к изменению сопротивления.

Рис. 3. Регулировочные резисторы

Рис. 4. Подстроечные резисторы

Принцип действия.

Работа резистора основана на действии закона Ома: I = U/R , где I – сила тока, U – напряжение, R – сопротивление на участке цепи. Из формулы видно как зависят от величины сопротивления параметры тока и напряжения.

Подбирая резисторы соответствующего номинала, можно изменять на участках цепей величины тока и напряжения. Например, увеличивая сопротивление последовательно включённого резистора на участке цепи, можно пропорционально уменьшить силу тока.

Условно резистор можно представить себе в виде узкого горлышка на участке трубки, по которой течёт некая жидкость (см. рис. 5). На выходе из горлышка давление будет ниже, чем на его входе. Примерно, то же самое происходит и с потоком заряженных частиц – чем больше сопротивление, тем слабее ток на выходе резистора.

Рис. 5. Принцип работы

Конструкция и свойства

Токопроводящий материал нанесен на диэлектрический каркас с выводами подключения к схеме. По использованию материалов при изготовлении базисные типы резисторов разделились на:

• Проволочные, использующие проволоку металлов с тщательно подобранной удельной проводимостью;
• Непроволочные, которые делятся на тонкопленочные, с использованием металлоокислов и металлодиэлектриков, углеродистых и боруглеродистых соединений; толстопленочные, с резистом на основе проводящих пластмасс и лакопленок, кермитных соединений; объемные, с органическим или неорганическим диэлектриком.
• Металлофольговые.

Конструктивно отличаются изделия для навесного и печатного монтажа от миниатюрных интегральных деталей модулей и микросхем. Экстремальные условия эксплуатации и использования электронного оборудования требуют вакуумных, неизолированных, изолированных или герметизированных элементов технологических модулей и приборов. Некоторые виды аппаратов требуют использования высокочастотных, высоковольтных или прецизионных компонентов.

Мы уже упомянули два типа резисторов, отличающиеся по конструкции: постоянные, у которых сопротивление статичное (допускается мизерное отклонение параметров при нагреве элемента) и переменные. К последним можно добавить подвид переменных сопротивлений (полупроводниковых резисторов) – нелинейные.

Сопротивление нелинейных компонентов изменяется в широких пределах под воздействием различных факторов:

• изменения температуры (терморезисторы);
• яркости света (фоторезисторы);
• изменений напряжения (варисторы);
• деформации (тензорезисторы);
• напряжённости электрического поля (магниторезисторы);
• от протекающего заряда (мемристоры).

За видом резистивного материала классификация может быть следующей:

• проволочные резисторы (рис. 6);
• композиционные;
• металлоплёночные (рис. 7);
• металлооксидные (характеризуются стабильностью параметров);
• углеродные (угольный резистор);
• полупроводниковые, с применением резистивных полупроводниковых материалов (могут быть как линейными, так и переменными).

Рис. 6. Проволочные резисторы

В интегральных монокристаллических микросхемах методом трафаретной печати или способом напыления в вакууме создают встроенные интегральные резисторы.

По назначению сопротивления подразделяются на детали общего назначения и на компоненты специального назначения:

• прецизионные и сверхпрецизионные (высокоточные детали с допуском отклонений параметров от 0,001% до 1%);
• высокоомные (от десятков МОм до нескольких Том);
• высокочастотные, способные работать с частотами до сотен МГц;
• высоковольтные, с рабочим напряжением, достигающим десятков кВ.

Можно классифицировать детали и по другим признакам, например по типу защиты от влаги или по способу монтажа: печатный либо навесной.

Как увеличить сопротивление переменного резистора

Для увеличения сопротивления придется немного потрудиться, но можно увеличить сопротивление в два раза:

• разбирают ползунковый резистор, вынимают из него «подкову» с токопроводящим слоем:
• ножом или мелкозернистой наждачной бумагой с внешнего и внутреннего конца дорожки, по которой перемещается ползунок, аккуратно счищают часть графитового слоя.

Уменьшить сопротивление намного легче – нужно параллельно резистору подключить в цепь постоянное сопротивление.

Маркировка

Раньше на корпусах сопротивлений проставляли номинал, ряд, мощность и серийный номер. В связи с миниатюризацией деталей перешли на цветовую маркировку. Параметры сопротивлений кодируют с помощью цветных колец (см. рис. 8).

Рис. 8. Цветовая маркировка

Если на корпусе присутствует 3 кольца, то первые два обозначают величину сопротивления, третье – множитель, а допустимое отклонение составляет 20%.

Если на корпусе 4 кольца, то значения первых трёх из них такие же, как в предыдущем примере, а четвёртое кольцо указывает на величину отклонения.

Пять колец: первые 3 указывают величину сопротивления, на четвёртой позиции – множитель, а на пятой – допуск.

На сверхточных деталях наносятся 6 цветовых полос: три первых указывают величину сопротивления, полоса на четвёртой позиции – множитель, а пятое кольцо — допустимое отклонение.

Каждому цвету присвоена конкретная цифра (от 0 до 9). Учитывая позицию кольца и его цвет, можно с точностью определить параметры изделия. Для этого удобно пользоваться таблицей цветов (рис. 9).

Рис. 9. Таблица цветов

В некоторых случаях вместо сопротивления используют обычные перемычки. Считается что у них нулевое сопротивление. Вместо перемычек иногда устанавливают резистор с нулевым сопротивлением (по сути та же перемычка, только адаптирована под размеры резистора). На корпус такого сопротивления наносят 1 чёрную полоску.

Маркировка SMD-резисторов

Сопротивления, предназначенные для поверхностного монтажа маркируют цифрами (см. рис. 10). Кодировка сложна для запоминания. В ней учитывается количество цифр и их позиции. Цифрами кодируют типоразмеры изделий и значения основных параметров. Для расшифровки кодов данного типа маркировки существуют справочные таблицы или калькуляторы.

Рис. 10. Цифровая маркировка

Код на рисунке расшифровывается так: номинальное сопротивление 120×106 Ом (последняя цифра показывает количество нулей, то есть степень числа 10). Резистор из ряда Е96 с допуском 1%, типоразмер 0805 либо 1206 (значения, выделенные курсивом, определяются по справочнику).

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

• Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
• Появление характерного запаха.
• Стирание маркировки.
• Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Обозначение на схемах

Традиционно резисторы на схемах обозначают в виде прямоугольника (по ГОСТ 2.728-74) или ломаной линии (рис. 12 — в основном на схема западного образца). В прямоугольнике иногда указывают мощность, используя для этого условные обозначения в виде вертикальных, косых или горизонтальных чёрточек (см. рисунок ниже):

• I = 1 Вт;
• II = 2 Вт;
• III = 3 Вт;
• – = 0.5 Вт;
• = 0.25 Вт;
• \ = 0.125 Вт.

Рис. 11. Обозначения резисторов по гост 2.728-74 Возле значка проставляют букву R и номинал резистора.

Рис. 12. Обозначение на схемах

В отличие от постоянных деталей, обозначение переменных резисторов имеет особенность: над прямоугольником добавляется стрелка, указывающая, что в конструкции детали есть скользящий контакт (бегунок).

Например, УГО потенциометра выгляди так:

Типы резисторов и их обозначения

Типы включения и примеры использования

Основные типы включения это последовательные и параллельные соединения.

Последовательно сопротивление рассчитывается просто. Достаточно все сложить.

При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.

Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.

Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.

Рассмотрим пример усилителя на транзисторе.

Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения. Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.

В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.

Формулы расчета

Для двух резисторов: Для более:

Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.

Его сопротивление рассчитывается по формуле:

Эквивалентное соединение

В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.

В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.

А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.

Если бы был только один R3, то мощность усилителя была намного меньше из-за того, что он забирает переменное напряжение на себя. А конденсатор пропускает без потерь, но не пропускает постоянное напряжение.

Характеристики и параметры

Пределы границ сопротивлений для деталей общего назначения находятся в промежутке от 10 Ом до 10 МОм. Для таких компонентов номинальная мощность рассеивания составляет 0,125 – 100 Вт.

Сопротивление высокоомных деталей составляет порядка 1013 Ом. Такие изделия применяются в измерительных устройствах, предназначенных для малых токов. Величины номинальных мощностей на корпусах таких компонентов могут не указываться. Рабочее напряжение от 100 до 300 В.

Класс высоковольтных деталей предназначен для работы под напряжением 10 – 35 кВ. Их сопротивление достигает 1011 Ом.

Для высокочастотных резисторов важен номинал рабочей частоты. Они способны работать на частотах свыше 10 МГц. Высокочастотные токи сильно нагревают детали. При интенсивном охлаждении номинальные мощности таких компонентов достигают величин 5, 20, 50 кВт.

В точных измерительных и вычислительных устройствах, а также в релейных системах применяются прецизионные резисторы. Они обладают высокой стабильностью параметров. Мощность рассеивания у таких деталей не превышает 2 Вт, а номинальное сопротивление лежит в пределах 1 – 106 Ом.

Кроме основных характеристик иногда важно знать уровень напряжений шума, зависимость сопротивления реальных резисторов от нагревания (температурный коэффициент сопротивления) и некоторые другие.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Потенциометры и подстроечные резисторы

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

Примеры

• Однооборотные потенциометры:
• SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм ;
• серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;

• серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм ;
• серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Радиоэлементы из старой аппаратуры

Большинство людей приходят в радиолюбительство из-за желания сделать что-то своими руками, чего-то неповторимого, что несомненно принесет пользу себе и окружающим… Но выбрав конструкцию для самостоятельной сборки зачастую возникает масса проблем связанная со скудным запасом знаний в области радиоэлектроники. Конечно сразу начинается повальное чтение книг соответствующей тематики и извлечение оттуда ценной информации о разнообразии радиоэлементов, о работе транзистора и прочих приборов. Когда много чего прочитано, уже имеется представление об условном графическом отображении элементов на схеме, и есть какие-то понятия о принципе работы, возникает проблема переноса схемы с бумаги в реальность, а именно поиск компонентов схемы. Сейчас не составляет проблемы составить список сходить и купить радиодетали, но у многих все же отсутствует возможность приобретения деталей, и на помощь приходит старая сломанная радиоаппаратура. О том как найти нужные радиодетали в старой технике и пойдет речь в этой статье. Я преднамеренно не буду описывать какую-то конкретную схему, поскольку невозможно охватить все разнообразие электронных компонентов в рамках одного устройства. Так же не буду описывать принципа работы элементов, все это вы уже должны знать.

Пассивные компоненты

Резисторы

Самым часто встречающимся элементом является резистор, без него невозможно построить ни одну схему. Встретить его можно практически в любом электронном устройстве, резистор представляет из себя цилиндр с двумя диаметрально-противоположными выводами. Служит для ограничения тока в цепи и имеет определенное сопротивление, измеряемое в Омах. Обозначается прямоугольником с двумя черточками с противоположных сторон, внутри прямоугольника обычно указывают мощность(рис.1).

В бытовой аппаратуре применяются резисторы с номиналами, расположенными по ряду Е24, это значит, что в диапазоне от 1 до 10 имеется 24 номинала сопротивления. Существует множество типов резисторов, вот наиболее часто встречающиеся:

Рис. 1. Обозначение резисторов. Тип МЛТ

Резисторы типа МЛТ (металлический лакированный теплостойкий) – часто встречаются в ламповой аппаратуре(обычно не меньше 0,5 Вт), и в советской аппаратуре 80 годов. В зависимости от габаритов имеют различную мощность, если на схеме мощность не указана, то как правило, можно применять резисторы 0,125 Вт.

На резисторах данного типа ставится маркировка, обозначающая непосредственно сопротивление, далее буква русского или латинского алфавита обозначает множитель, составляющий сопротивление и определяет положение запятой десятичного знака («R(E)»=1; «К(К)»=10^3; «М(М)»=10^6; «G(Г)»=10^9; «Т(Т)» =10^12).

18 – 18 Ом, при обозначениях единиц Ом буква иногда не ставится, в том числе и на схемах.

Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

К51- 510 Ом, если буква стоит перед числом, то это значит, что сопротивление меньше килоома (мегаома), следующая цифра показывает сопротивление.

Дальше в обозначении стоит буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0, 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке и будет выражена в процентах.

Резисторы типа ВС (водостойкие) можно встретить в ламповой аппаратуре 60-70х годов (рис.2). А именно в радиолах и черно-белых телевизорах. Практической ценности в настоящее время не несут. Маркировка схожа с МЛТ, имеют несколько габаритных размеров в зависимости от мощности.

В середине 80-х годов появилась цветовая маркировка резисторов (рис.3, рис.4), которая существует и по сей день, что позволило быстро определять номинал без выпайки из схемы (нам это тоже на руку, поиск нужного резистора значительно ускоряется). Резисторов с такого рода маркировкой производит множество отечественных и зарубежных фирм, поэтому определить конкретный тип резистора весьма сложно, да зачастую и не нужно.

Рис. 3. Резисторы с цветовой кодовой маркировкой

Рис. 4. Расшифровка цветовой маркировки резисторов

В таблице показана методика определения номинала резистора и класса точности. Класс точности показывает на сколько процентов может отличаться сопротивление от заявленного номинала.

Определить сопротивление по цветовым полосам можно с помощью: калькулятора цветовой маркировки резистора.

В последнее время появилась тенденция к минимизации и стали появляться компоненты для поверхностного монтажа(SMD). Вот так называемые чип-резисторы (рис.5).

Рис. 5. Чип-резисторы

Применяются в современной технике повсеместно и имеют несколько типоразмеров (рис.6).

Рис. 6. Основные типоразмеры SMD резисторов

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают номинал резистора без множителя, а последняя — показатель степени по основанию 10 для определения множителя. Например: 123 – 12* 10^3 =12000 Ом =12 кОм. Часто встречаются чип резисторы с обозначением 0, это резистор нулевого сопротивления или попросту перемычка.

Для построения усилителей, а вернее их выходных каскадов часто требуются мощные резисторы более 2-х ватт с сопротивлением не более 1 ома, это как правило резисторы марки ПЭ или ПЭВ — резисторы проволочные, бывают от 1 до нескольких сотен ватт (рис.7). Также наиболее современные различных фирм производителей (рис.8). Встретить можно в старых ламповых телевизорах, радиолах и устройствах промышленной автоматики. В случае отсутствия необходимого резистора, его можно изготовить самостоятельно из спирали от электронагревателя, отрезав необходимую длину, подобрав сопротивление при помощи омметра.

Рис. 7. Резисторы ПЭВ

Отдельное место среди постоянных резисторов занимают резисторные сборки (рис.9), которые очень удобны при построении схем, где требуется много одинаковых резисторов.

Рис. 9. Резисторные сборки dip и smd

Сборки имеют два типа соединения, либо в виде нескольких обычных резисторов, только в одном корпусе, либо резисторов с одним общим выводом. Встретить можно во многих цифровых устройствах, там они, как правило применяются, как подтягивающие.

В электронных устройствах часто применяются резисторы с изменяемым сопротивлением, их можно разделить на переменные — применяются для оперативного изменения параметров устройства в процессе эксплуатации, таких как громкость, тембр, яркость, контраст, и подстроечные – используются для настройки прибора во время сборки и наладки.

Резисторы переменные:

Рис. 10. Переменные резисторы

Резисторы переменные рис .10:

1.Со встроенным тумблером, можно встретить в ламповых телевизорах и радиолах 70-х годов 2. Резистор типа СП3-30а можно встретить в телевизорах, приемниках, абонентских громкоговорителях до 90-х годов выпуска. 3. Резистор Сп-04, встречаются в телевизорах и носимых магнитофонах 80-х годов. 4. СП3-4а во всей технике конца 80-х начала 90-х. 5. Специализированный счетверенный с тумблером СП3-33-30, обычно встречается в разного типа магнитолах.

Рис. 11. Ползунковые переменные резисторы

Ползунковые резисторы (рис.11) часто встречаются в магнитофонах 80-90х годов в качестве регуляторов звука и тембра.

Рис. 12. Современные переменные резисторы

Более современные резисторы(рис. 12), можно встретить в любой импортной технике с начала 90-х годов, от кассетных плееров и автомагнитол, до телевизоров и музыкальных центров. Часто встречаются сдвоенные резисторы для регулировки звука сразу по двум каналам (стерео). Очень интересен последний резистор (на рисунке), так называемый 3D – резистор или же джойстик, представляет из себя несколько сочлененных резисторов и отслеживает перемещение рукоятки влево-вправо, вверх- вниз и вращение вокруг своей оси. Встретить такой экземпляр можно в джойстиках от игровых консолей.

Для всех переменных резисторов помимо сопротивления есть очень важный параметр – зависимость сопротивления от угла поворота вала (линейного перемещения), обозначается буквой после значения сопротивления:

Советские: А — линейная зависимость Б — логарифмическая зависимость В — обратно-логарифмическая зависимость

Импортные: A — логарифм B — линейная С — обратный логарифм

Для регулировки громкости как правило используют резисторы с логарифмической зависимостью.

Подстроечные резисторы:

Рис. 13. Подстроечные резисторы СССР

Подстроечные резисторы рис.13: 1,2,3 – как правило встречаются в старых ламповых телевизорах. 4,7 (РП1-64Б), 8 (СП3-29А) — в полупроводниковых цветных телевизорах 5 – во всей советской технике 80-х годов 6 – СП5-50МА мощный проволочный резистор, в цветных ламповых телевизорах. 9 – СП3-36 многооборотный подстроечный резистор, встречается как правило в блоке настройки каналов телевизоров.

Рис. 15. Многооборотные резисторы

Многооборотный подстроечный, применяется в усилительной аппаратуре для установки тока покоя и во всех системах, где нужна точная настройка .

Все переменные и подстроечные резисторы, также различаются по мощности, которая как правило указана на корпусе или в документации на элемент. Для своих конструкций можно применять практически любые из перечисленных исходя из требуемых габаритов и мощности.

Со временем и подстроечные и переменные резисторы портятся и у них появляется нежелательное явление, именуемое шорохом. Вызвано это явление недостаточным прижимом (контактом) ползунка или износом подложки, как правило ремонтировать резисторы смысла нет, хотя иногда встречаются очень редкие и уникальные(например в большинстве микшерных пультов), что найти замену, не представляется возможным. В этом случае резистор нужно аккуратно разобрать, подогнуть контакт, восстановить при помощи твердого карандаша графитовое покрытие и смазав силиконовой смазкой собрать назад. Резистор после такой реанимации сможет еще послужить.

Существуют также резисторы, реагирующие на изменения окружающей среды, в любительских конструкциях используются мало, но все же о них стоит упомянуть: терморезисторы

Рис. 16. Терморезисторы

Применяются для термостабилизации схемы, встречаются очень часто, но в самодельных устройствах применяются мало.

Фоторезисторы

Рис. 17. Фоторезистор

Изменяет свое сопротивление в зависимости от освещенности. Можно вынуть из любительских фотоаппаратов, там они применяются в качестве датчика света.

Тензорезиторы

Изменяют свое сопротивление в зависимости от деформации, их в бытовой аппаратуре встретить можно очень редко и применяются они как правило в виде датчиков в устройствах автоматики.

Варисторы

Варистором называется полупроводниковый резистор, сопротивление которого эффективно уменьшается под действием приложенного к нему напряжения, а ток, протекающий в цепи, нарастает.

Рис. 19. Варисторы

Применяются как устройство защиты в импульсных блоках питания бытовой аппаратуры от превышения напряжения питания. Можно встретить в любом современном устройстве.

Выводные резисторы для монтажа в отверстия

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
2. Металлопленочные резисторы имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Цвет	Значение
Первая цифра	Вторая цифра	Третья цифра*	Множитель	Точность	Температурный коэффициент, ppm/C	Рейтинг отказов
Черный	x10^0	—	—	—
Коричневый	1	1	1	x10^1	±1%	100	1%
Красный	2	2	2	x10^2	±2%	50	0,1%
Оранжевый	3	3	3	x10^3	—	15	0,01%
Желтый	4	4	4	x10^4	—	25	0,001%
Зеленый	5	5	5	x10^5	±0,5%	—	—
Синий	6	6	6	x10^6	±0,25%	—	—
Фиолетовый	7	7	7	x10^7	±0,1%	—	—
Серый	8	8	8	x10^8	±0,05%	—	—
Белый	9	9	9	x10^9	—	—	—
Золотой	—	—	—	x0,1	±5%	—	—
Серебряный	—	—	—	x0,01	±10%	—	—
Пусто	—	—	—	—	±20%	—	—
* Только для резисторов с 5-позиционной маркировкой

Примеры:

• углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
• металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм;
• металлопленочные резисторы серии PR02 от VISHAY с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,33 Ом…1 МОм.

Резисторные сборки

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации, как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов имеет свой собственный вывод на корпусе изделия. Кроме того, можно встретить сборки с последовательным, последовательно- параллельным и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной) и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике и т.д.

Как ограничить сопротивление переменного резистора

Наряду с максимальным повышением надежности за счет устранения перегрузки переменного резистора, схема имеет еще одно преимущество,- возможность использования более низкоомных резисторов ( 47-100 Ком вместо 1 МОм ), которые имеют более толстый рабочий слой резистивного покрытия и большую допустимую мощность при тех же габаритах. Что так же положительно сказывается на надежности и долговечности.
