Неисправности генератора – диагностика состояния, обнаружение поломок, устранение

Автомобильный генератор – важный элемент электрооборудования, обеспечивающий работу всех электрических систем автомобиля. С увеличением пробега и нагрузок на генератор возрастает вероятность неисправностей, что может вызвать проблемы с электропитанием. В статье рассмотрим основные неисправности генератора, методы диагностики и способы устранения, что поможет автовладельцам своевременно выявлять и решать проблемы, обеспечивая надежную работу транспортного средства.

Автомобильный генератор – его устройство и преимущества

Автомобильный генератор предназначен для производства электроэнергии, которая используется для питания различных устройств и зарядки аккумулятора. В большинстве автомобилей устанавливаются генераторы переменного тока, оснащенные встроенными диодными выпрямителями, что позволяет получать постоянное напряжение. В отличие от генераторов постоянного тока, такие устройства способны автоматически ограничивать силу тока, что исключает необходимость в отдельном ограничителе. Достаточно лишь установить простой электронный прибор, который будет регулировать напряжение.

Регулятор обеспечивает поддержание оптимального уровня напряжения для всех потребителей. Хотя конструкции и схемы подключения могут различаться, принцип их работы остается одинаковым. Помимо регулировки напряжения, регуляторы обладают функцией термокомпенсации: напряжение, поступающее на аккумулятор, изменяется в зависимости от температуры окружающей среды. При понижении температуры напряжение увеличивается. В регуляторах, которые устанавливаются вне генератора, может быть предусмотрен переключатель для выбора летнего или зимнего режима работы.

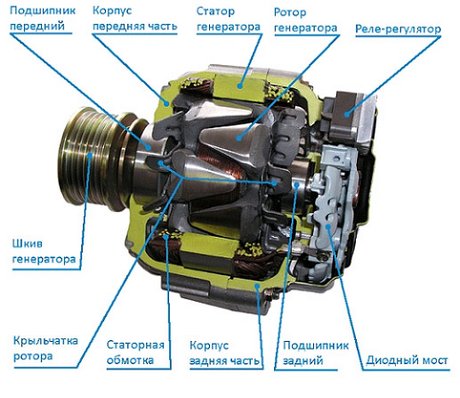

Ключевыми компонентами генератора являются обмотка статора и ротор. Обмотка располагается между крышками, которые имеют отверстия для вентиляции, через которые вентилятор подает воздух для охлаждения. На стороне, где находятся контактные кольца, размещен щеточный узел. Он, вместе с регулятором и выпрямителем, образует единое электрическое устройство. Ротор вращается на подшипниках, установленных на его валу. На одном конце вала закреплен шкив, который передает вращение от двигателя через ремень.

Щетки, представляющие собой скользящие контакты, находятся в щеточном узле. Они могут быть выполнены из меднографитового или электрографитного материала. Использование электрографита обеспечивает более длительный срок службы колец и меньший износ, однако в месте контакта может наблюдаться значительное падение напряжения, что негативно сказывается на выходных характеристиках генератора.

Эксперты в области автомобильной техники подчеркивают важность регулярной диагностики генератора, так как его неисправности могут привести к серьезным проблемам с электросистемой автомобиля. Основные симптомы, указывающие на возможные поломки, включают тусклый свет фар, проблемы с запуском двигателя и мигание контрольной лампы зарядки. Для точного определения состояния генератора специалисты рекомендуют использовать мультиметр для проверки напряжения на выходе и состояния щеток. В случае обнаружения неисправностей, таких как износ подшипников или повреждение обмоток, необходимо незамедлительное устранение проблем. Профессиональный подход к ремонту генератора включает замену неисправных компонентов и тестирование устройства после ремонта, что обеспечивает надежную работу на длительный срок.

Проверка генератора hyundai solaris

Неисправен генератор – внешние определения

Признаки неисправности видны по приборам, свету фар и посторонним звукам, исходящим от генератора. К ним относятся появляющиеся при работающем двигателе:

• постоянное мигание или непрерывное горение контрольной лампы заряда аккумуляторной батареи;
• автомобильные фары светят тускло;
• яркость света сильно меняется при возрастании оборотов мотора;
• слабая громкость звукового сигнала или дребезжащий звук;
• от генератора слышен писк, вой.

Часто неисправность можно определить по контрольной лампе. Если она не зажигается при включенном зажигании, это может объясняться неисправностью АКБ или самого индикатора. Возможны и другие причины, когда поломка вызвана нарушенными контактами или обрывом в цепи индикаторной лампочки. Когда сильно изношены щетки или нарушен контакт с ними проводки, неисправен регулятор, индикатор не будет светиться.

При его постоянном свечении недостаточное напряжение или неработоспособность генератора вызываются изношенным или ослабленным приводным ремнем. Возможны неисправности электрических узлов, которые касаются регулятора: поломка или сбой настройки. Пробитые диоды выпрямителя, обрыв статорных обмоток или короткое замыкание в них также вызовут постоянный свет лампочки индикатора.

Интересные факты

Вот несколько интересных фактов о неисправностях генераторов и их диагностике:

1. Частота неисправностей: Одной из самых распространенных причин неисправностей генераторов является износ щеток и коллекторов. Эти компоненты подвергаются значительному механическому и электрическому воздействию, что приводит к их деградации. Регулярная проверка и замена этих элементов могут значительно продлить срок службы генератора.

2. Методы диагностики: Современные технологии позволяют использовать термографию для диагностики генераторов. Этот метод позволяет выявлять перегревы и аномалии в работе компонентов, что может указывать на потенциальные проблемы, такие как короткие замыкания или перегрузки, еще до того, как они приведут к серьезным поломкам.

3. Влияние окружающей среды: Условия эксплуатации генератора, такие как температура, влажность и уровень загрязненности, могут значительно влиять на его работоспособность. Например, высокая влажность может привести к коррозии электрических соединений, а пыль и грязь могут забивать вентиляционные отверстия, что приводит к перегреву. Регулярная чистка и обслуживание генератора могут помочь избежать многих проблем, связанных с окружающей средой.

Симптомы неисправного генератора

Механические повреждения – почему возникают

Когда генератор издает шумы или визги, чаще всего это связано с неисправными подшипниками. Достаточно добавить смазку в подшипниковый узел, и шум может исчезнуть. Однако это не единственная причина посторонних звуков от подшипников. Они могут возникать из-за механических повреждений: разрушения сепаратора, износа дорожек качения или проворачивания наружного кольца в корпусе. В таком состоянии подшипники не подлежат ремонту и требуют немедленной замены. Задержка с заменой может привести к более серьезным поломкам, таким как контакт вращающегося якоря со статорными обмотками, что может вызвать их обрыв.

Вой генератора может быть вызван механическими повреждениями электрических узлов, такими как межвитковые и короткие замыкания. Эти проблемы могут возникать в статорных обмотках, в тяговом реле или при замыкании на шину. Устранить такие неисправности в условиях гаража удается крайне редко. Замыкание можно ликвидировать, устранив место соприкосновения обмоток с шиной. Вой также может быть следствием неисправностей в контакторе зажигания, ненадежного контакта в тяговом реле или на аккумуляторе.

К другим механическим повреждениям относятся:

1. Разрушение корпуса и его креплений. Часто это происходит под воздействием внешних факторов, таких как соли на дорогах и грязь, которые негативно влияют на алюминиевые детали.
2. Повреждение приводного шкива или его износ. Это чаще всего происходит из-за чрезмерного натяжения ремня.
3. Износ щеток и коллектора. На это влияют как временные факторы, такие как истечение срока службы, так и внешние условия: пыль, грязь и соли на дорогах.

Неисправности электрических узлов – на что обратить внимание

Неисправности генератора не обязательно вызываются его поломкой. Причина может скрываться в аккумуляторной батарее или электрической цепи. Источниками электропитания на автомобиле являются автогенератор и АКБ. Неисправности в одном из них вызывают перебои в работе всей системы электроснабжения. Вследствие машина эксплуатируется или в ненормальных условиях или останавливается.

Как проверить генератор на машине. Основные неисправности. Просто о сложном

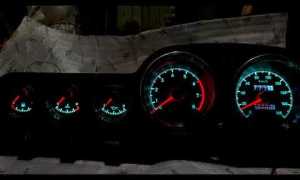

Поворачивая ключ в замке зажигания, обращаем первым делом внимание на показания приборов. Когда не горит индикатор, это указывает на перегорание предохранителя, обрыв в проводах, неисправность контактов замка зажигания или реле. На некоторых автомобилях установлен, кроме индикатора, вольтметр. Если лампочка индикатора светит, но стрелка вольтметра находится в красной зоне или начале шкалы, возможен обрыв в статоре, вентилях или диодах. Короткое замыкание тоже провоцирует подобное поведение вольтметра.

Одновременный отказ индикатора и вольтметра наверняка вызван проблемами со щетками: они или износились, или отсутствует контакт между ними и регулятором. Негативное влияние на работоспособность генератора оказывают окисленные контактные кольца, их разрыв с обмоткой возбуждения, неисправный регулятор. Это указывает, что вовремя не проводилось техническое обслуживание.

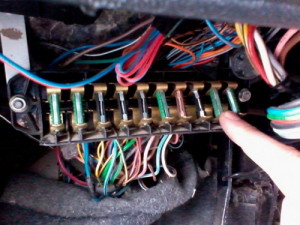

Причина неисправности, когда отсутствуют показания контрольных приборов, может оказаться банальной: перегорел предохранитель или окислились контакты в гнезде. Не следует исключать и окисления аккумуляторных клемм. Ликвидация подобных неисправностей очень простая. В любом случае при неисправности в электроснабжении автомобиля не следует сразу снимать генератор: сначала анализируем показания приборов, начинаем поиск с поломок самого простого.

Определение причин – ищем виноватого

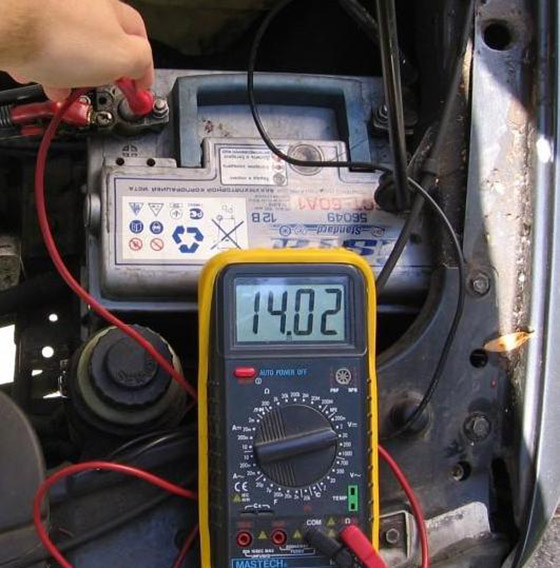

Начинаем диагностику с измерения напряжения на клеммах, чтобы выяснить, где именно находится проблема: в аккумуляторе или генераторе. Для этого используем мультиметр. Перед тем как отправиться в путь, проверяем напряжение на клеммах при выключенном двигателе. Оно должно составлять не менее 12,5 В. Затем включаем зажигание: на исправной батарее напряжение немного снизится, но не должно опуститься ниже 12,4 В, что необходимо для запуска двигателя. После того как двигатель запущен, снова проверяем показания прибора: при нормальной работе они должны находиться в диапазоне 13,5–14,5 вольт.

Если напряжение превышает эти значения, это может указывать на проблемы с генератором, которые могут возникнуть в следующих компонентах:

• регуляторе;
• диодном мосту;
• обмотках – короткое замыкание.

Также возможны повреждения аккумулятора, вызванные старением, выкипанием, разрушением пластин или сбоями в блоке управления зарядкой, если таковой имеется. Если напряжение ниже 13,5 В, это означает, что на клеммы поступает недостаточный зарядный ток, что может быть связано с неправильной работой регулятора или проблемами в проводке.

С помощью мультиметра можно измерить зарядный ток генератора. Для этого отсоединяем толстый провод от генератора, тщательно изолируя его, чтобы он не соприкасался с массой, так как к нему подключен «+» аккумулятора. Один щуп прикладываем к свободному контакту генератора, а другой – к плюсовой клемме аккумулятора. Мультиметр предварительно устанавливаем на 10 Ампер. Запускаем двигатель: в начале ток зарядки должен превышать 5 А, а затем постепенно снижаться. Такие значения свидетельствуют о исправности генератора; в противном случае необходимо продолжить диагностику его компонентов.

Работоспособность узлов генератора – проверка электрических частей

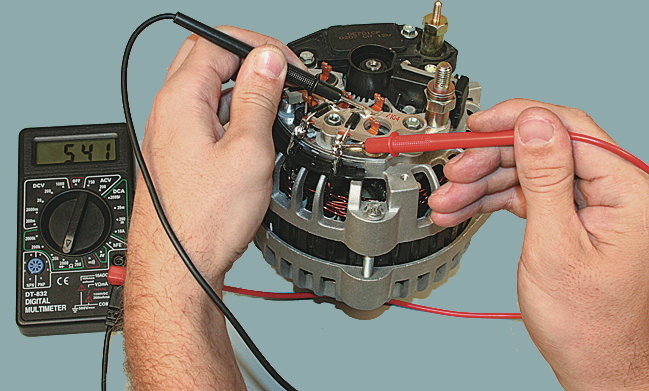

Проверяем статорную и роторную обмотку, диоды выпрямительного блока. Диагностика не сложна, и можно обойтись бе электромеханика со стороны, потому что его услуги могут оказаться дорогостоящими. Понадобится мультиметр, даже если его нет, приобретение окажется намного дешевле, чем прибегнуть к помощи со стороны. Генератор следует снять с машины и разобрать. Начинаем с якоря: мультиметр включаем в режиме измерения сопротивления с диапазоном 200 Ом. Подносим щупы к коллектору. Если прибор показывает:

• 1,8–5,0 Ом – повреждения ротора отсутствуют;
• бесконечное сопротивление – обрыв в обмотке;
• сопротивление меньше 1,8 Ом – межвитковое замыкание.

Обрыв происходит обычно в месте соединения обмотки с кольцами. Берем иглу и стараемся легонько пошевелить места пайки, чтобы обнаружить обрыв. Рассматриваем изоляцию – потемневшая, осыпавшаяся свидетельствует, что произошел разрыв или замыкание, отчего прибор фиксирует малое сопротивление. Осталось проверить замыкание на массу. Один щуп подносим к кольцу, другим – к ротору. Омметр покажет бесконечное сопротивление при исправной обмотке. В другом случае ротор подлежит замене.

Основные неисправности в статорной обмотке – обрыв и замыкание. По очереди проверяем сопротивление обмоток, которое будет небольшим, когда обрывов нет. Проверяя замыкание на массу, сначала отсоединяем выпрямительный блок от обмоток. Прикасаемся одним щупом к любой обмотке, другим – к корпусу. Бесконечное сопротивление указывает, что они не замыкают на массу. Делаем визуальный осмотр и убеждаемся, что изоляция нигде не растрескалась и не подгорела. Если обнаруживаем следы подгорания, замыкание произошло в диодах.

Проверка диодного моста проводится тестером при отключенных обмотках. Включаем прибор в режим проверки диодов. Красным щупом касаемся плюса или минуса диода, а черным – вывода. Затем щупы меняем местами. При исправном состоянии показания в каждом случае будут значительно отличаться. Если они одинаковы, диодный мост неисправен. О неисправности также свидетельствуют окисленные от перегрева контакты.

Ремонт – восстановление, замена узлов

К механическим неисправностям генератора можно отнести такие проблемы, как износ щеток, подшипников, повреждения шкива и контактных колец. Замена щеток осуществляется довольно просто: сначала отключаем минусовую клемму аккумулятора, затем снимаем щеткодержатель. Необходимо очистить его гнездо от грязи и пыли, аналогично поступаем с коллектором и пружинами, используя мягкую ворсистую ткань или щетку. Устанавливаем новые щетки и проверяем, чтобы они свободно скользили. После этого собираем узел и подключаем провод аккумулятора.

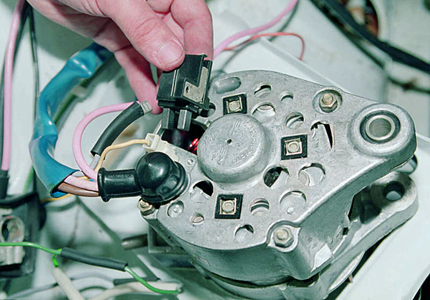

Если генератор имеет сборную конструкцию, состоящую из блока щеток с регулятором, то сначала отключаем массу от батареи, затем снимаем резиновый колпачок с плюсовой клеммы и откручиваем крепежную гайку, чтобы демонтировать узел. Удаляем пластиковый кожух, а затем снимаем пружинные фиксаторы, расположенные по периметру. Крестовой отверткой откручиваем регулятор от щеток, отсоединяем провода, идущие к ним, и устанавливаем новую конструкцию на место.

Со временем коллектор генератора может изнашиваться. Устранить эту проблему можно несколькими способами:

• приобрести новый ротор или генератор;
• проточить коллектор;
• заменить кольца.

Замена колец является наиболее экономичным вариантом, и сам процесс ремонта несложен. Сначала снимаем подшипник, используя съемник или подходящий рожковый ключ. Вставляем его между коллектором и подшипником и аккуратно постукиваем молотком, вращая ключ по кругу. После снятия подшипника используем плоскую отвертку для удаления заглушки. Разгибаем два открывшихся контакта и освобождаем выводы.

С помощью молотка надеваем на ротор новые кольца. Возможно, потребуется использовать напильник. Устанавливаем кольца аккуратно, чтобы избежать перекоса, иначе щетки быстро износятся. Загибаем контакты и припаиваем их, если есть такая возможность, после чего устанавливаем пластиковый кожух. Используя трубку подходящего диаметра, устанавливаем подшипник на вал.

Чтобы заменить вышедшие из строя подшипники, используем описанный ранее метод снятия старого и установки нового.

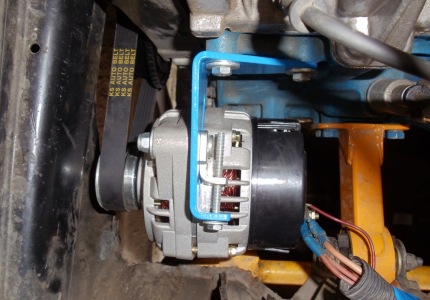

Недостаток, когда генератор не заряжает аккумулятор, встречается довольно часто. В первую очередь проверяем ремень и его натяжение. Оно регулируется перемещением генератора по регулирующей планке. Сначала ослабляем гайку, затем перемещаем генератор для натяжения ремня. Он должен иметь небольшой прогиб при легком нажатии пальцем – около 10 мм. Рекомендуется иметь запасной ремень и регулятор, чтобы заменить их в случае поломки во время поездки.

При обрыве или коротком замыкании обмоток можно обратиться в специализированные мастерские для перемотки. Однако это может быть довольно дорого, а использование сторонних услуг несет риски. Перемотка – это сложный процесс, и при недостаточном опыте ремонт может оказаться некачественным, что приведет к проблемам с генератором: он может прослужить недолго или его технические характеристики будут нарушены. Если вы не уверены в качестве перемотки, лучше приобрести новый генератор.

Профилактика и обслуживание генератора – как избежать поломок

Профилактика и регулярное обслуживание генератора – ключевые факторы, способствующие его долговечности и надежной работе. Правильный уход за устройством позволяет избежать множества потенциальных поломок и сбоев в его функционировании. Рассмотрим основные аспекты профилактики и обслуживания генератора.

1. Регулярная проверка состояния генератора

Первым шагом в профилактике является регулярная проверка состояния генератора. Это включает в себя визуальный осмотр на наличие повреждений, коррозии или утечек. Необходимо обращать внимание на:

• Кабели и соединения – они должны быть надежно закреплены и не иметь повреждений.
• Корпус генератора – отсутствие трещин и других механических повреждений.
• Систему охлаждения – проверка уровня охлаждающей жидкости и состояния радиатора.

2. Замена масла и фильтров

Замена масла и фильтров – важный аспект обслуживания генератора. Масло необходимо менять в соответствии с рекомендациями производителя, так как оно отвечает за смазку движущихся частей и предотвращение их износа. Фильтры, в свою очередь, очищают масло от загрязнений, и их замена также критически важна для поддержания работоспособности устройства.

3. Проверка системы зажигания

Система зажигания генератора должна быть в исправном состоянии для обеспечения надежного запуска. Регулярная проверка свечей зажигания, катушек и других компонентов поможет избежать проблем с запуском и работой генератора. При необходимости следует производить замену изношенных деталей.

4. Обслуживание аккумулятора

Аккумулятор – важный элемент генератора, который требует регулярного обслуживания. Необходимо следить за уровнем электролита, чистотой клемм и состоянием проводов. При обнаружении коррозии на клеммах следует немедленно очистить их, чтобы избежать проблем с подачей энергии.

5. Проверка системы охлаждения

Система охлаждения генератора играет важную роль в предотвращении перегрева. Регулярная проверка уровня охлаждающей жидкости, состояния радиатора и шлангов поможет избежать перегрева и, как следствие, серьезных поломок. Важно также следить за работой вентилятора, который отвечает за циркуляцию воздуха.

6. Тестирование работы генератора

Регулярное тестирование работы генератора позволяет выявить возможные неисправности на ранних стадиях. Это может включать в себя проверку выходного напряжения, частоты и других параметров. Тестирование следует проводить с использованием специализированного оборудования, что позволит получить точные данные о состоянии генератора.

7. Хранение генератора

Если генератор не используется длительное время, его необходимо правильно хранить. Хранение в сухом и защищенном от влаги месте поможет избежать коррозии и других повреждений. Перед длительным хранением рекомендуется провести полное техническое обслуживание, включая замену масла и фильтров.

8. Обучение персонала

Если генератор используется в коммерческих целях, важно обучить персонал правильному обращению с устройством. Знание основных принципов работы генератора и правил его эксплуатации поможет избежать ошибок, которые могут привести к поломкам.

Следуя этим рекомендациям по профилактике и обслуживанию генератора, можно значительно снизить риск возникновения неисправностей и продлить срок службы устройства. Регулярный уход и внимание к деталям – залог надежной работы генератора в любых условиях.

Вопрос-ответ

Какие основные неисправности могут быть у генератора?

Основные неисправности генератора могут включать в себя: износ или повреждение подшипников, проблемы с обмотками (короткое замыкание или обрыв), неисправности в системе возбуждения, перегрев, утечки масла, а также неисправности в регуляторе напряжения. Эти проблемы могут привести к снижению эффективности генератора или его полной остановке.

Какие неисправности чаще всего встречаются в генераторах?

Такие проблемы, как низкий уровень топлива, недостаток масла, сломанные или поврежденные свечи зажигания и нагар в карбюраторе, могут помешать запуску генератора. Все эти проблемы могут иметь уникальные причины и требовать различных исправлений. Мы рассмотрим некоторые из этих проблем более подробно позже.

Как диагностировать неисправность генератора?

Для диагностики неисправности генератора необходимо проверить уровень зарядки аккумулятора с помощью вольтметра, который должен показывать 13,8-14,4 В при работающем двигателе. Также стоит осмотреть генератор на наличие видимых повреждений, проверить состояние ремня привода и его натяжение, а также протестировать диоды и регулятор напряжения. Если генератор не выдает необходимое напряжение, возможно, потребуется его снятие и более глубокая диагностика.

Советы

СОВЕТ №1

Перед началом диагностики генератора обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Регулярно проверяйте состояние ремня генератора. Износ или неправильная натяжка ремня могут привести к снижению эффективности работы генератора и его преждевременному выходу из строя.

СОВЕТ №3

Обратите внимание на звуки, исходящие от генератора. Неприятные шумы могут указывать на проблемы с подшипниками или другими внутренними компонентами. Если вы заметили такие звуки, лучше провести диагностику как можно скорее.

СОВЕТ №4

Используйте мультиметр для проверки выходного напряжения генератора. Нормальное значение должно находиться в пределах 13.5-14.5 В. Если напряжение ниже или выше, это может свидетельствовать о неисправности.
