Определение полярности аккумулятора: прямая, обратная, как проверить

Автомобильные аккумуляторы рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой. Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования. Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

• прямая – используется в РФ;
• обратная – обратная полярность аккумулятора характерна для машин европейской сборки, причём авто, собираемые в странах СНГ, чаще комплектуются прямополярными АКБ.

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину. Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Определение полярности аккумулятора является важной задачей для обеспечения правильной работы электрических устройств. Эксперты подчеркивают, что правильная установка аккумулятора предотвращает повреждение оборудования и обеспечивает его надежную работу. Для проверки полярности рекомендуется использовать мультиметр, который позволяет точно определить положительный и отрицательный выводы. При этом важно помнить, что на большинстве аккумуляторов положительный контакт обозначается знаком «+», а отрицательный — знаком «-». Также специалисты советуют обращать внимание на цвет проводов: красный обычно соответствует положительному выводу, а черный — отрицательному. Неправильное подключение может привести к короткому замыканию и выходу устройства из строя, поэтому эксперты настоятельно рекомендуют соблюдать осторожность и следовать инструкциям производителя.

Как определить полярность аккумулятора – прямая или обратная?

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

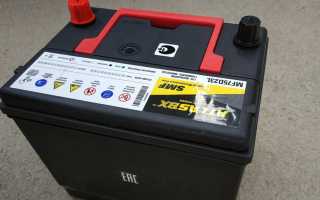

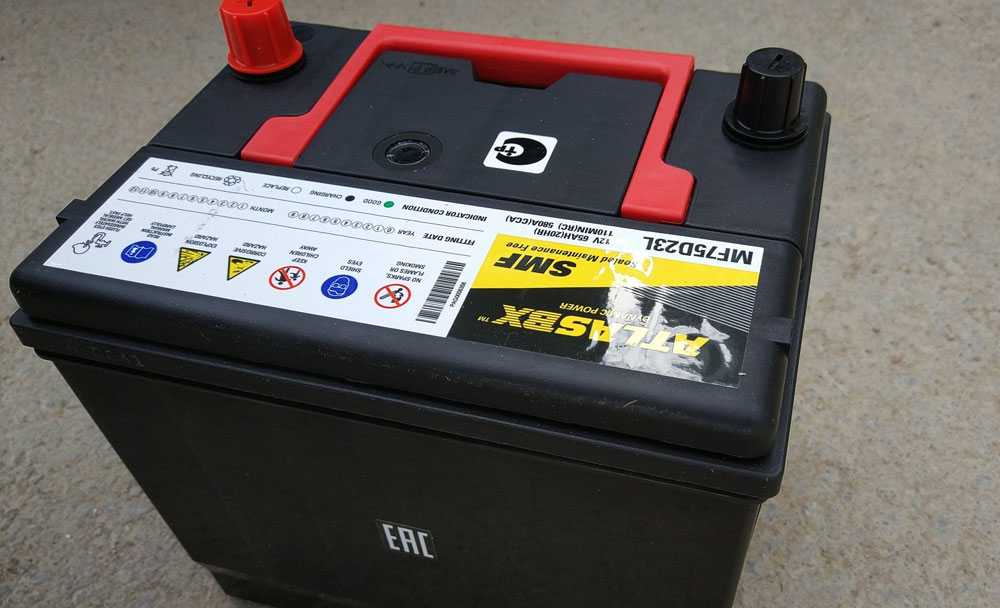

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами. Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–». Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Как определить полярность аккумулятора – прямая или обратная?

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

• «2» – выводы расположены по диагонали.
• «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
• «9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

• плюсовая клемма больше минусовой;
• клеммные выводы в целом толще.

Толщина клемм (мм.)

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

• защитные колпачки на клеммных проводах;
• наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

• мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
• слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха;
• сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
• осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники приборной панели;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• АКБ;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;

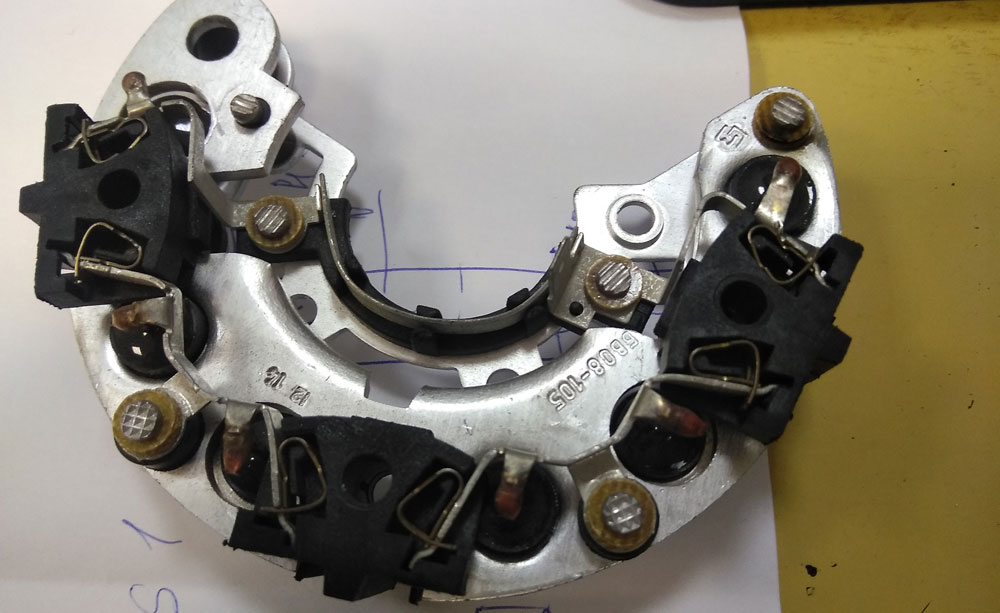

• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

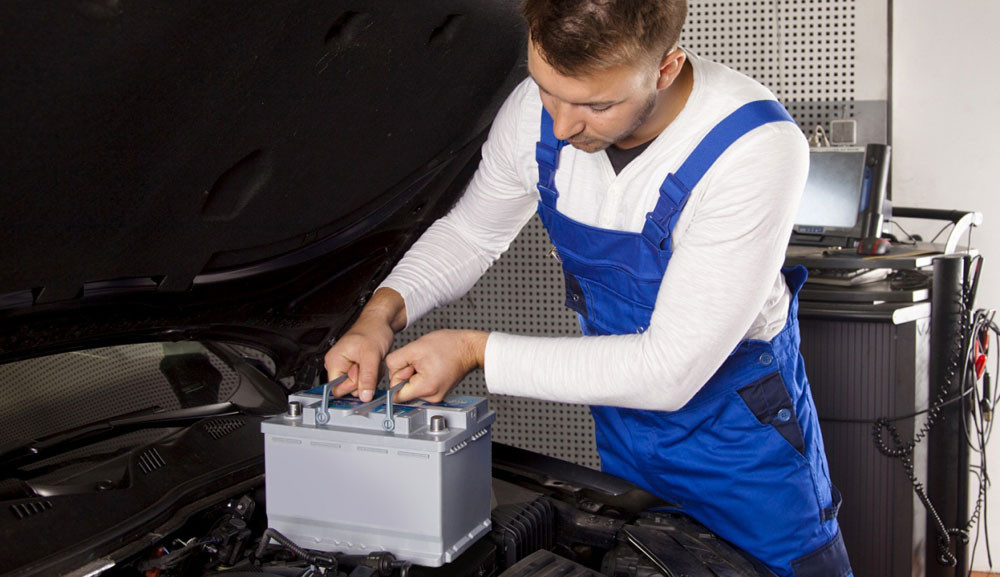

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Определение полярности автомобильного аккумулятора

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу. Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой. Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Вопрос-ответ

Как определить полярность аккумулятора перед подключением?

Чтобы определить полярность аккумулятора, необходимо обратить внимание на маркировку на клеммах. Обычно “+” обозначает положительный вывод, а “-” — отрицательный. Также можно использовать мультиметр, установив его в режим измерения постоянного тока: при правильном подключении щупов к клеммам мультиметр покажет положительное значение.

Что делать, если полярность аккумулятора перепутана?

Если полярность аккумулятора была перепутана при подключении, это может привести к повреждению электроники. В таком случае необходимо немедленно отключить аккумулятор, проверить все соединения и, если возможно, заменить предохранители, которые могли сработать. Важно также проверить, не повреждены ли другие компоненты.

Как проверить работоспособность аккумулятора после определения полярности?

Для проверки работоспособности аккумулятора можно использовать тестер или мультиметр для измерения напряжения. Если напряжение находится в пределах нормы (обычно 12.6 В для полностью заряженного свинцово-кислотного аккумулятора), то аккумулятор в порядке. Также можно провести нагрузочный тест, чтобы убедиться, что аккумулятор способен удерживать заряд под нагрузкой.

Советы

СОВЕТ №1

Перед началом проверки полярности аккумулятора всегда отключайте его от всех устройств и зарядных устройств. Это поможет избежать короткого замыкания и защитит вас от возможных электрических ударов.

СОВЕТ №2

Используйте мультиметр для проверки полярности. Установите его на режим измерения постоянного тока (DC) и подключите щупы к клеммам аккумулятора. Красный щуп должен быть подключен к положительной (+) клемме, а черный – к отрицательной (-). Если мультиметр показывает положительное значение, полярность определена правильно.

СОВЕТ №3

Обратите внимание на маркировку на корпусе аккумулятора. Обычно положительная клемма обозначается знаком «+» или красным цветом, а отрицательная – знаком «-» или черным цветом. Это поможет вам быстро определить полярность без дополнительных инструментов.

СОВЕТ №4

Если у вас есть сомнения в правильности определения полярности, лучше проконсультироваться с профессионалом или обратиться к инструкции производителя. Неправильное подключение аккумулятора может привести к его повреждению или даже взрыву.
