Поршневые кольца: виды, назначение и особенности выбора

Исправная работа всех систем, узлов и деталей обеспечивает безопасность на дороге. Не стоит недооценивать важность любых мелочей в автомобильной конструкции, особенно, если дело касается силового агрегата, ведь даже выпавший болтик способен повлечь за собой массу неприятностей, в том числе вывести из строя дорогостоящий механизм.

В двигателе внутреннего сгорания немаловажную роль играют поршневые кольца, их износ напрямую влияет на функциональность мотора, провоцируя потерю производительности и чрезмерное потребление моторного масла и горючего.

Если возник вопрос замены элементов, важно правильно выбрать детали на замену, ведь ошибки при подборе могут привести к неприятным последствиям для двигателя впоследствии ремонта.

Назначение поршневых колец

Цилиндр в ДВС являет собой рабочую камеру объёмного вытеснения, где поршень, имеющий цилиндрическую форму и близкий по размерам с цилиндром, совершает внутри него возвратно-поступательные движения, обеспечивая расширение сжатых газов, являющихся продуктами горения топливовоздушной смеси.

Несмотря на практически герметичное соединение и плотное соприкосновение поверхностей, между данными элементами всё же остаётся небольшой зазор. Допускать попадание газов, образовавшихся как следствие процесса горения и моторного масла из картера нельзя, зачем и нужны поршневые кольца, препятствующие этому. Так, задачей компрессионных колец является предотвращение проникновения газов из камеры в картер путём поддержания герметичности. Маслосъёмные кольца призваны воспрепятствовать попаданию в картер масла, регулируя его количество на стенках цилиндра.

Небольшое проникновение газов наблюдается даже при использовании высококачественных колец на исправном агрегате, но это является нормой. Условия работы элементов конструкции жёсткие, так, высокие температуры и трение, присущие функционированию двигателя, со временем провоцируют их износ. При этом изношенные детали пропускают большее количество газов, поэтому если своевременно не озадачиться их заменой, вероятен капремонт силового агрегата.

Функционал поршневых колец обеспечивает:

1. Герметичное прилегание поверхностей поршня и цилиндра.
2. Нужное количество масла на стенках цилиндра, достаточное для скольжения, но не проникающее в камеру.
3. Препятствие перегреву и коррозии поршней путём отвода тепла от них к стенкам цилиндра.

Высококачественные поршневые кольца тонкие, поскольку тогда они обеспечивают отсутствие вибраций поршней при функционировании силового агрегата на высоких оборотах, а также снижают трение со стенкой цилиндра. Для маломощного мотора используют и широкие, они вполне справятся с задачей, а стоить будут дешевле.

Эксперты в области автомобильной техники подчеркивают важность правильного выбора поршневых колец для обеспечения эффективной работы двигателя. Существует несколько видов колец, включая компрессионные, маслосъемные и уплотнительные, каждый из которых выполняет свою уникальную функцию. Компрессионные кольца отвечают за герметизацию камеры сгорания, предотвращая утечку газов, в то время как маслосъемные кольца контролируют уровень масла на стенках цилиндра, предотвращая его попадание в камеру сгорания. При выборе поршневых колец специалисты рекомендуют учитывать не только тип двигателя, но и его рабочие условия. Качество материалов и точность изготовления также играют ключевую роль в долговечности и надежности колец. Правильный выбор поршневых колец может значительно повысить производительность двигателя и снизить расход топлива, что делает этот аспект особенно важным для владельцев автомобилей.

КОЛЬЦА ПОРШНЕЙ. Как работают кольца на поршне Особенность и принцип работы колец и поршня.

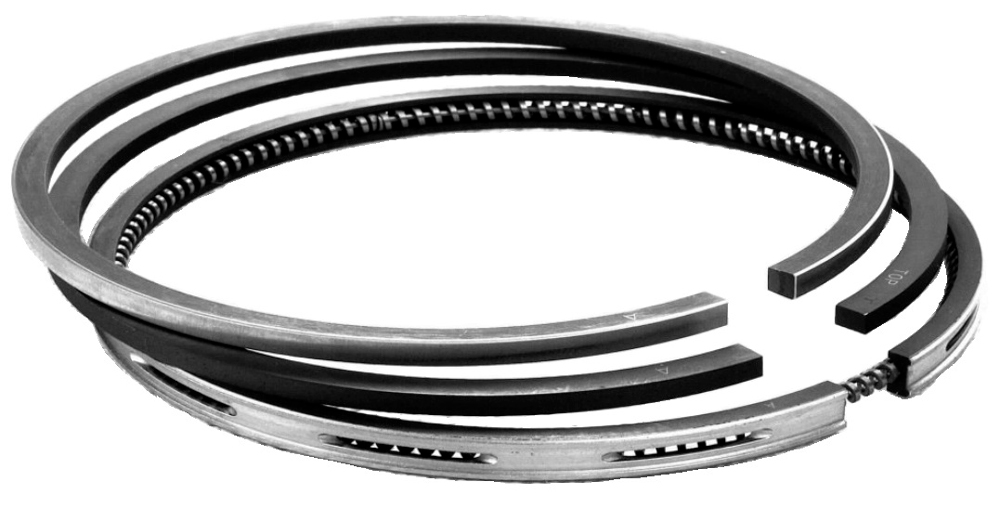

Какие материалы применяются для изготовления поршневых колец

Сегодня рынок автозапчастей не испытывает дефицита и способен предложить потребителю огромный выбор поршневых колец всех мастей, отличающихся по качеству и цене. Играет роль и производитель, поскольку известные бренды используют только высококачественные материалы и инновационные технологии, изготавливая продукцию на современном оборудовании. С учётом затрат на производство на дешевизну не стоит и надеяться, при этом важно остерегаться подделок. Есть также не самые передовые производители автозапчастей, но также выпускающие качественную продукцию по средней цене.

Озадачившись вопросом, как правильно выбрать поршневые кольца, стоит обращать внимание не только на их диаметр, но и ознакомиться с ассортиментом материалов, из которых изготавливаются детали. От свойств материала зависят такие характеристики элементов, как долговечность и показатели производительности, ведь детали вынуждены работать в экстремальных условиях. Так, при выборе первого компрессионного кольца важно учитывать особенности его работы в условиях масляного голодания, сопровождающегося повышенной температурой. К ним предъявляются высокие требования по термо- и износостойкости, чаще всего материалом служит чугун с молибденовым покрытием.

При изготовлении поршневых колец применяются:

1. Чугун. Состав материала позволяет хорошо сдерживать масло, что продлевает срок службы элемента.
2. Пластичный чугун имеет те же базовые свойства сплава, а также отличается возможностью упругой деформации, что значительно облегчает монтаж.
3. Хром. Покрытие хромом чугунных изделий обеспечивает термостойкость и противоизносные качества.
4. Легированная сталь стала применяться сравнительно недавно, она покрывается пористым хромом или оловом, что обеспечивает лучшее сопротивление высоким температурам, чем у чугуна.
5. Молибден. Чугун, покрытый молибденом, применяется на сегодняшний день чаще благодаря возможности увеличения ресурса и рабочих характеристик деталей.

Верхнее кольцо, которое отвечает за регулирование подачи масла, покрывают хромом, оловом или нитридами при помощи плазменного напыления. Также может использоваться керамическое покрытие, наносящееся методом вакуумного нанесения. На качестве материала лучше не экономить, поскольку низкосортные изделия «горят на работе» с высокой скоростью, так что автовладельцу придётся с регулярной периодичностью заниматься заменой элементов. Чтобы обезопасить себя от подделки, лучше приобретать изделия в специализированных центрах или у надёжных дилеров.

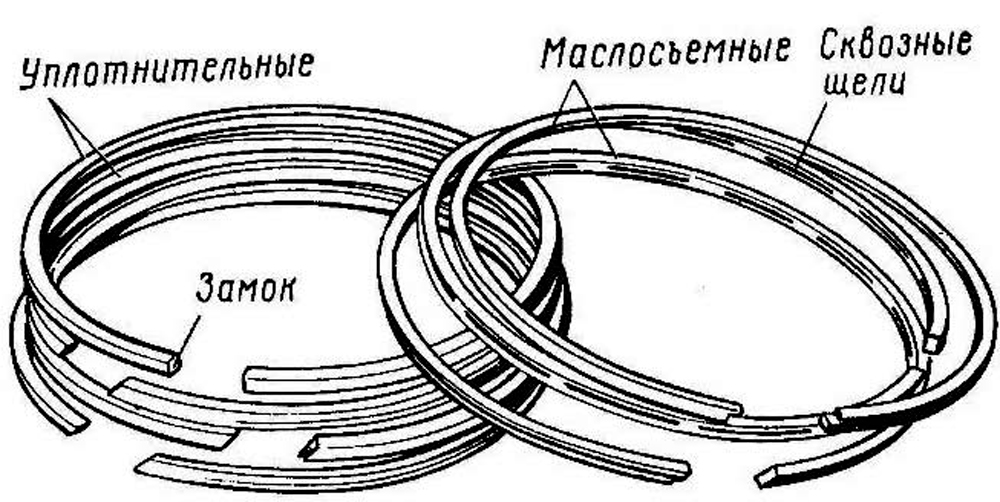

Конструкция поршневых колец

Для многих современных моторов на поршень приходится по три кольца, имеющих чуть больший диаметр, чем поршень, при этом часть элементов вырезана. Вырез, по сути, представляющий собой расстояние между двумя концами незамкнутых колец, называют замком. Поверх поршня элементы ставят так, чтобы замки не были выстроены на одном уровне. Прорези являются атрибутом всех типов колец и служат цели скомпенсировать тепловые расширения, присущие металлам под действием высоких температур.

Цельная конструкция элементов только повышала бы и без того наличествующую нагрузку на поршни и цилиндры. Тепловой зазор составляет 0.6-0.3 мм., боковой зазор с поверхностью поршня 0.08-0.04 мм. При несоблюдении допустимых значений производительность мотора будет снижена. Эффективность функции отвода тепла обеспечена именно зазорами.

Теория ДВС: Поршневые кольца (часть 2)

Двухтактные бензиновые агрегаты с кривошипно-камерной продувкой используют только компрессионные кольца. Поперечное сечение обычно выполнено в прямоугольной форме, край же имеет или цилиндрический профиль, или фаску.

Маслосъёмные кольца могут быть конструктивно представлены литыми с прорезью из чугуна либо составными из стали. Составной элемент являет собой тонкие кольца (верхнее и нижнее), а также два расширителя (радиальный и осевой). Стальные кольца используют чаще чугунных, что обусловлено низкой себестоимостью продукции.

Самые ДОРОГИЕ поршневые КОЛЬЦА в 33SPORT

Виды поршневых колец

Элементы, посаженные в поршневых канавках, различаются зависимо от их предназначения. Поршневые кольца бывают компрессионные, цель которых препятствовать просачиванию газов в картер и маслосъёмные, удаляющие лишнюю смазку с поверхностей цилиндров.

Комплекты деталей могут включать их разное количество, в старых двигателях доходило и до семи элементов, сегодня чаще всего используется набор из трёх элементов, устанавливаемых в такой последовательности:

1. Верхнее компрессионное кольцо.
2. Второе компрессионное.
3. Маслосъёмное кольцо, состоящее из трёх частей (верхняя и нижняя пластинки, между которыми располагается тангенциальный расширитель).

На спорткарах с форсированными моторами, предполагающими функционирование на высоких оборотах, часто комплект представлен в виде двух элементов. При этом зависимо от марки и модификации авто с бензиновым двигателем могут быть использованы прочие варианты. Автопроизводители в стремлении совершенствования конструкции прибегают к разным конструктивным решениям, повышая характеристики элементов.

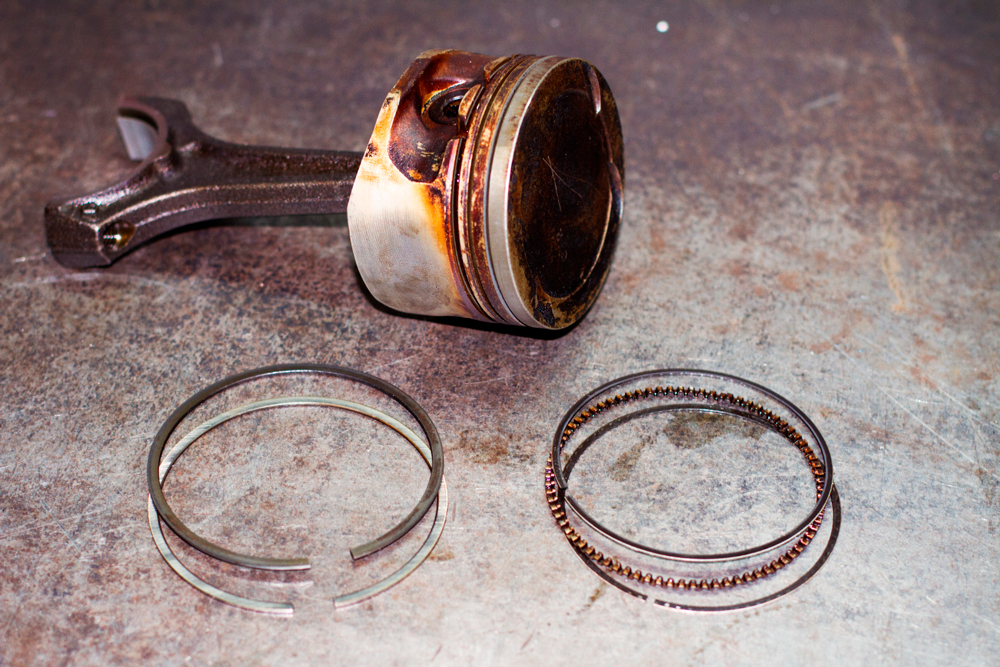

Верхнее компрессионное

У поршневых колец этого типа имеется наружный диаметр чуть больше, чем у цилиндра, для помещения внутрь оснащаются замком, а их поверхность отличается гладкостью. Модификаций деталей этого типа много, они отвечают за приработку со стенками цилиндров. Тогда, когда в основе элемента использована перекрученная структура, обеспечивается наиболее плотное прилегание в канавке цилиндра.

Нижнее и маслосъёмное

Второе компрессионное кольцо, находящееся посередине имеет более тесный контакт с канавкой, а его задача заключается в создании препятствия для попадания газов и масла. То есть деталь обеспечивает нормализацию количества смазки между верхним элементом и маслосъёмным, тогда как последнее в полной мере удаляет масло со стенок.

В отличие от компрессионных колец, маслосъёмное оснащено сквозными прорезями, способствующими отводу смазки, устанавливается элемент ниже предыдущих деталей. Современные силовые агрегаты предполагают наличие одного кольца для каждого поршня, раньше применяли больше, а на бензиновых двухтактных моторах с кривошипно-камерной продувкой данный компонент конструкции вовсе отсутствует, поскольку в нём нет необходимости (в таких агрегатах масло сгорает вместе с горючим).

Какие кольца лучше

Производители предлагают потребителю большое количество вариантов, на рынке автозапчастей можно найти самые разные детали, исполненные при помощи различных материалов. Автомобилисту, не сталкивающемуся с выбором элементов сложно определить, какие поршневые кольца лучше поставить.

Материалы, применяемые в конструкции, покрытие, допуски, а также геометрия колец отличны у разных вариаций, это нужно учитывать при подборе. Максимальная нагрузка при функционировании мотора приходится на верхнее кольцо, потому они обычно изготовлены из высокопрочного чугуна и покрываются хромом либо молибденом с целью повышения износостойки и снижения трения при контактах с поверхностью цилиндра.

Немаловажную роль играет и производитель деталей, какой из них является самым лучшим — вопрос спорный. Сегодня в их разнообразии может потеряться даже бывалый автомобилист. Чтобы хоть немного сориентироваться при покупке стоит обратить внимание на рейтинг производителей:

1. Glico – мировой лидер по производству автозапчастей. Страна производитель – Германия. Стоимость изделий высока, но качество сравнимо с оригинальными деталями. Компанией выпускаются запчасти более чем для 5000 марок двигателей.
2. AE – известнейший бренд, среди огромного ассортимента продукции есть и уникальные детали для французских авто. Страна происхождения — Великобритания.
3. NE – германская компания выпускает бюджетные поршневые кольца достойного качества, является поставщиком на конвейер к японским автомобилям Хонда, Мазда, Хендай, Киа, Ниссан, Митцубиси, Тойота, Субару, Сузуки и пр..
4. Kolbenschmidt – германский производитель выпускает фильтры и детали моторной группы высокого качества.
5. Mahle Original – изготовитель деталей поршневых групп очень высокого качества, ценник недешёвый. Завод компании находится в Германии, откуда ведутся и поставки на конвейер Ауди, БМВ, Форд, Фиат, Хонда, Хендай, Ниссан, Опель, Шкода, Тойота, Фольксваген и других.
6. SKF – шведская компания, являющаяся одним из крупнейших производителей в мире подшипников, систем смазки и мехатроники. Производство ведётся более чем на 140 предприятиях в 32 странах.
7. Ashika – ассортимент итальянской торговой марки включает моторную группу. Изделия подходят для ремонта ТС азиатского, европейского и американского происхождения, производятся оригинальные запчасти для автомобилей Хендай, Дэо, Киа.
8. Goetze – известный производитель поршневых колец, как и бренд Nural, под которым выпускаются поршни и цилиндры для различных видов двигателей, принадлежит германскому концерну Federal-Mogul. Продукция поступает на сборочные конвейеры мировых автогигантов Форд, БМВ, Фиат, Рено и других.

Следует отметить, что рынок автозапчастей полон подделок на многие известные бренды, зарекомендовавшие себя высоким уровнем качества. Чтобы уберечься от покупки фальсификата, лучше приобретать изделия у проверенных дилеров, официальных представителей, имеющих на всю реализуемую продукцию сертификаты и предоставляющих документы по первому требованию покупателя.

Вопрос-ответ

Какие существуют основные виды поршневых колец?

Существует два основных типа поршневых колец: компрессионные и маслосъемные. Компрессионные кольца предназначены для создания уплотнения в камере сгорания, что позволяет эффективно использовать давление, создаваемое при сгорании топлива. Маслосъемные кольца, в свою очередь, контролируют количество масла, попадающего в камеру сгорания, предотвращая его излишнее сгорание и обеспечивая смазку стенок цилиндра.

Как правильно выбрать поршневые кольца для двигателя?

При выборе поршневых колец важно учитывать несколько факторов: тип двигателя, его рабочие характеристики, а также материал, из которого изготовлены кольца. Рекомендуется выбирать кольца, соответствующие спецификациям производителя двигателя, а также обращать внимание на их размеры и толщину, чтобы обеспечить правильную установку и функционирование.

Как часто нужно заменять поршневые кольца?

Срок службы поршневых колец зависит от условий эксплуатации двигателя и качества масла. Обычно их замена требуется каждые 100 000 – 150 000 километров пробега, однако при наличии признаков износа, таких как повышенный расход масла или снижение мощности двигателя, рекомендуется провести диагностику и, при необходимости, заменить кольца раньше.

Советы

СОВЕТ №1

При выборе поршневых колец обязательно учитывайте материал их изготовления. Чугунные кольца обеспечивают хорошую износостойкость, в то время как стальные кольца могут предложить лучшую термостойкость. Выбор материала зависит от условий эксплуатации двигателя и его характеристик.

СОВЕТ №2

Обратите внимание на размеры и допуски поршневых колец. Неправильные размеры могут привести к снижению эффективности работы двигателя и увеличению расхода масла. Всегда сверяйтесь с технической документацией вашего автомобиля для точного подбора.

СОВЕТ №3

Не забывайте о необходимости замены поршневых колец в комплекте с другими компонентами двигателя, такими как поршни и цилиндры. Это поможет избежать проблем с совместимостью и обеспечит более надежную работу двигателя в целом.

СОВЕТ №4

При установке новых поршневых колец следите за правильной ориентацией колец на поршне. Неправильная установка может привести к их быстрому износу и снижению компрессии. Ознакомьтесь с инструкцией по установке, чтобы избежать ошибок.
