Самостоятельное изготовление системы подогрева для дворников

Те, кто круглый год находится за рулём, прекрасно знают, с какими проблемами можно столкнуться зимой. Одной из наиболее распространённых справедливо можно считать прилипающие щётки дворников.

В итоге резинки теряют свою эластичность, они прихватываются к лобовому стеклу, затем их приходится всеми доступными методами отдирать и способствовать оттаиванию льда. При частых повторениях подобных процедур щётки в скором времени приходят в негодность. А это не самые дешёвые расходники.

Чтобы исключить такие ситуации, следует организовать подогрев.

Способы создания подогрева

Если говорить про лобовое стекло, то в нижней части оно обогревается во многом за счёт обдува при включении печки в салоне. Но на оттаивание уходит достаточно много времени, поскольку сначала прогревается мотор и антифриз, затем образуется тёплый воздух. Пока стекло прогреется с двух сторон и лёд растает, пройдёт в лучшем случае 15-20 минут. При этом оттаивание произойдёт не по всему стеклу.

Чтобы решить такую проблему, можно сделать для дворников специальный подогрев, причём своими руками. Есть несколько вариантов решения этой проблемы.

1. Организация обогрева в зоне расположения щёток с помощью накладных элементов нагрева. Но это более актуально для заднего стекла, поскольку оно более устойчивое к резким температурным перепадам, нежели лобовое. Впереди могут появиться трещины.

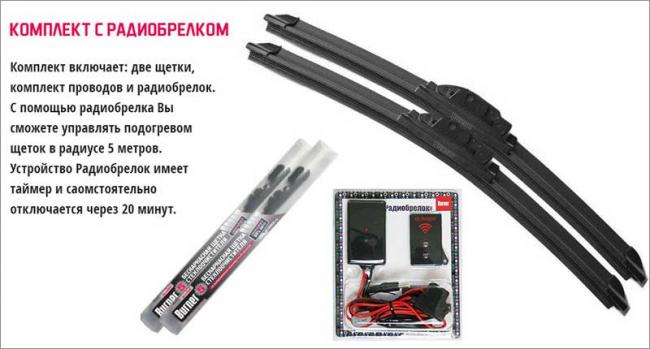

2. Покупка готовых очистителей стекла, в которых уже предусмотрен обогрев. Их нужно лишь установить и подключить. Рационально, но для некоторых дорого.

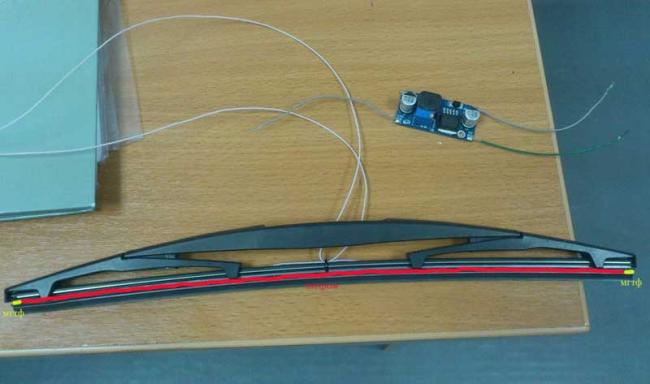

3. Своими руками сделать щётки с подогревом на основе имеющихся стеклоочистителей. Подключить их можно через прикуриватель или вывести питание на отдельную кнопку.

Для реализации последнего варианта потребуется лишь разобрать дворники, установить в них элемент нагрева и собрать обратно, дополнительно подключив систему к питанию.

Эксперты в области автомобильной техники отмечают, что самостоятельное изготовление системы подогрева для дворников может быть как полезным, так и рискованным мероприятием. С одной стороны, такая система значительно улучшает видимость в условиях сильного дождя или снега, что повышает безопасность на дороге. Однако, с другой стороны, неправильная установка или использование некачественных материалов могут привести к короткому замыканию или другим неисправностям в электрической системе автомобиля. Специалисты рекомендуют тщательно изучить схемы и инструкции, а также использовать только сертифицированные компоненты. Важно учитывать, что любые изменения в конструкции автомобиля могут повлиять на его гарантию, поэтому перед началом работ стоит проконсультироваться с профессионалами.

Дворники с подогревом своими руками.Щетки стеклоочистителя с подогревом.Делаем самостоятельно.

Нагревательные элементы

Чтобы организовать подогрев для зоны автомобильных дворников в области лобового стекла своими руками, потребуется для начала определиться с элементом нагрева. То есть с тем устройством, которое будет выполнять функции нагревателя.

Среди автолюбителей наибольшее распространение получили 3 варианта.

1. Нихромовая нить. Это проволока, которую часто применяют в качестве нагревательного элемента в большом количестве электрических приборов. Их можно использовать при наличии очистителей стекла каркасного типа с полыми резинками. То есть по всей их длине должно быть отверстие. Допускается установка нити и в бескаркасные модели. Но только при условии, что конструктивно дворник позволит установить нить в пазу и участки нити между собой не закоротят.

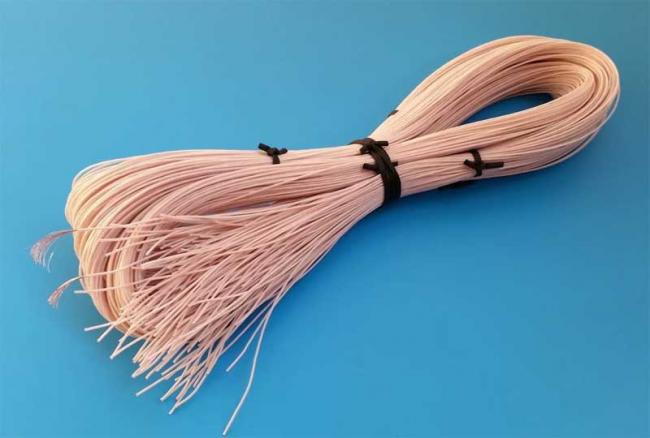

2. Провод МГТФ. Здесь речь идёт о термостойком монтажном проводе, у которого предусмотрена изоляция на основе фторопласта. Для наших целей потребуется провод с сечением 0,03 мм2. Фторопласт устойчив к заморозкам, он тугоплавкий и не боится контакта с щелочами и кислотами. Подходит скорее лишь для установки в неподвижном состоянии. Потому нагреватель на основе этого провода обычно монтируют под кожух бескаркасных дворников.
3. Готовые нагревательные пластины. Они предназначены для стеклоочистителей. В продаже доступны комплекты разных размеров. Обязательно учитывайте параметры номинального напряжения при подборе комплекта.

К готовым комплектам идёт подробная инструкция по монтажу и подключению, потому акцентировать на них внимание нет смысла. Вариант с МГТФ не предполагает установку в подвижные компоненты дворников, поскольку изоляция может стереться, и это приведёт к серьёзным последствиям.

Потому оптимальным решением остаётся применение нихромовой нити.

Организация подогрева своими руками

Теперь можно подробнее рассказать о том, как сделать своими руками эффективный подогрев для зоны дворников лобового стекла, взяв за основу нихромовую нить и бескаркасные стеклоочистители.

Весь процесс условно делится на несколько этапов:

• демонтаж и разборка;
• создание нагревателя;
• сборка;
• подключение;
• установка и проверка.

Про каждый из них стоит рассказать отдельно.

Простой подогрев дворников на ларгус своими руками

Снятие и разборка

Тут давать какие-либо конкретные рекомендации достаточно сложно. Связано это с тем, что на разных автомобилях применяются различные виды стеклоочистителей, как отличаются и особенности их демонтажа.

Потому снимать дворники лучше согласно инструкции от производителя. Демонтировав элементы, их следует разобрать для последующей установки нагревателя. Если это бескаркасные модели, разборка выглядит примерно так:

• верхняя накладка отщёлкивается и снимается;
• снимаются вставки из металла и присутствующие резинки;
• всё расставляется по местам, при необходимости делаются метки для обратной сборки.

Первый этап завершён. Пока ничего сложного.

Создание нагревателя

В основе нагревателя для стеклоочистителей будет использоваться нихромовая нить.

Опытные автомобилисты советуют подбирать её не по длине, а по сопротивлению. Оптимально выбирать в диапазоне от 6 до 10 Ом.

Отрезав необходимую по длине (сопротивлению) нить, можно готовить её к работе. Здесь проблема в том, что нихромовые нити обычно продаются в виде спирали. В таком виде использовать её в дворнике никак не получится. Необходимо выровнять, чтобы получить жилу без витков. Если просто её взять за два края и потянуть, поскольку края всё равно будут волнистыми.

Есть решение. Спираль нужно надеть в штырь из металла, либо на обычную отвёртку, и начать вытягивать. Второй конец можно прихватить пассатижами или плоскогубцами. Важно добиться ровной поверхности нити.

Сборка дворника

При создании дворников с подогревом своими руками следует быть аккуратными и последовательными в своих действиях.

Поскольку в основе лежит нихромовая нить, предварительно выравненная, далее нужно сделать следующее:

• взять нихромовую нить, сделать виток на самой резинке дворника;
• с помощью отвёртки материал утапливается в резинке;
• тем самым один виток оказался в самой резинке очистителя стекла;
• затем провод выводится в корпус, и уже на корпусе делается ещё один виток;
• сверху устанавливается на место резинка.

В итоге нагреватель будет включать в себя 2 витка. Один находится на резинке, а второй на корпусе. Все излишки аккуратно отрезаются. Только перед этим не забудьте сделать замеры сопротивления. Главное, чтобы показатели не были меньше 6 Ом. В противном случае следует переделать конструкцию. На концах устанавливается термоизоляция и обдувается.

Перед установкой обязательно протестируйте узел. Можно подключить зарядное устройство для авто и проверить, за сколько нагреется модернизированный дворник. Если на нагрев уходит около минуты, это вполне нормальный показатель.

Теперь можно закрыть верхнюю накладку, надеть клеммы и крепко их обжать. В итоге у вас получается пара щёток, оснащённых системой подогрева на основе нихромовых нитей.

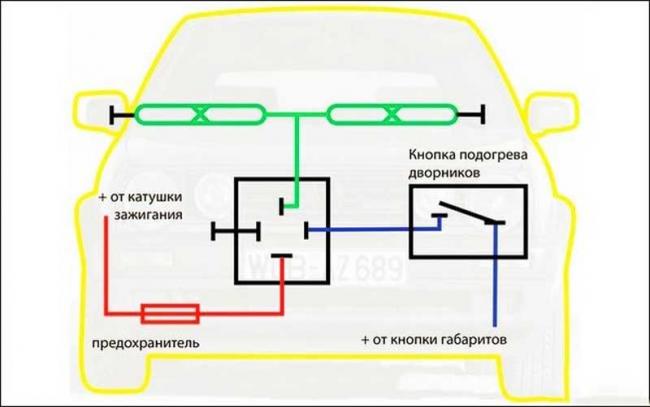

Схема подключения

На этом подогрев для лобового стекла с помощью стеклоочистителей ещё не готов. Важным этапом работы, выполняемой своими руками, является подключение. А для этого нужно хоть немного разбираться в электрике.

Если всё сделать правильно, зона дворников в зимний период будет быстро прогреваться, оттаивать и не позволять щёткам зависать, портить поверхность стекла.

Существуют множество разных схем, чтобы подключить обогрев от штатных дворников, модернизированных самостоятельно. Но практика показывает, что лучше всего использовать такой принцип:

• в основе подключения будет лежать 4-контактное реле;
• самый эффективный нагрев проявляется в случае параллельно подключения;
• силовой плюс лучше взять прямо от аккумуляторной батареи;
• предохранитель следует установить в непосредственной близости от АКБ;
• управляющий плюс реле часто берут через силовой плюс, что позволит при нажатии кнопки, выведенной в салон, подавать минус ко второму управляющему выводу реле.

Также управляющий плюс часто берут через прикуриватель в салоне, а управляющий и силовой минус замыкают на массу. За счёт подобного подключения можно дополнительно предусмотреть подсветку, которая будет выделять кнопку активации подогрева. Реле устанавливается в предохранительном блоке.

Место расположения кнопки выбирайте уже на своё усмотрение, в зависимости от имеющегося свободного пространства в салоне своего автомобиля.

Дворники с Подогревом Своими Руками

Обратная установка

В завершении выполняется установка уже подключённого подогрева для штатного стеклоочистителя, дополненного нихромовыми нитями.

Перед установкой в автомобиль рекомендуется полностью собрать полученную схему и проверить её в работе.

В процессе монтажа очень важно, чтобы провода при этом не перетирались. Тут многое зависит от вас и от конструктивных особенностей самих щёток стеклоочистителя. Но при грамотном подходе организовать подогрев щёток лобового стекла даже своими руками не составит большого труда.

Остаётся сделать только одно. Это пройти боевое крещение, то есть испытать систему в реальных условиях.

Если что-то вам не нравится либо эффективность оказалась слишком низкой, наверняка на каком-то из этапов вы допустили ошибку. Либо же в вашем случае лучшим решением будет приобрести комплект новых дворников, в которых уже от производителя предусмотрен подогрев. Схема установки и подключения разработана изготовителем, потому останется только следовать инструкции.

Обогрев щёток очистителя лобового стекла вещь действительно полезная. Особенно в регионах с достаточно суровым климатом. Делать подогрев своими руками, доверять это мастерам или покупать готовые комплекты, дело лично каждого автомобилиста.

Вопрос-ответ

Как выбрать подходящие материалы для системы подогрева дворников?

При выборе материалов для системы подогрева дворников важно учитывать их термостойкость и устойчивость к воздействию влаги. Рекомендуется использовать медные или алюминиевые провода, а также термостойкие изоляционные материалы. Также стоит обратить внимание на мощность нагревательных элементов, чтобы обеспечить эффективный подогрев без перегрева.

Как правильно установить систему подогрева для дворников?

Установка системы подогрева начинается с определения места расположения нагревательных элементов. Их следует разместить под резиновыми щетками дворников, обеспечивая равномерное распределение тепла. Необходимо тщательно закрепить провода и подключить их к источнику питания, соблюдая все меры безопасности. Рекомендуется также протестировать систему перед использованием, чтобы убедиться в ее работоспособности.

Каковы преимущества самостоятельного изготовления системы подогрева?

Самостоятельное изготовление системы подогрева позволяет значительно сэкономить на стоимости готовых решений и адаптировать систему под индивидуальные потребности автомобиля. Кроме того, это дает возможность лучше понять принцип работы системы и при необходимости легко вносить изменения или проводить ремонт. Также, такой подход может повысить уровень удовлетворенности от использования автомобиля в зимний период.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите электрическую схему и принцип действия системы подогрева. Это поможет избежать ошибок при монтаже и обеспечит безопасность в процессе эксплуатации.

СОВЕТ №2

Используйте качественные материалы и комплектующие, такие как термостойкие провода и надежные соединения. Это обеспечит долговечность вашей системы и снизит риск короткого замыкания.

СОВЕТ №3

Обязательно протестируйте систему подогрева перед установкой на автомобиль. Это позволит убедиться в ее работоспособности и устранить возможные неисправности на этапе сборки.

СОВЕТ №4

При установке системы подогрева следуйте рекомендациям по размещению нагревательных элементов. Они должны быть расположены так, чтобы равномерно прогревать стекло и не мешать работе дворников.
