В этой статье рассмотрим, как проверить катушку зажигания с помощью мультиметра. Это важный этап диагностики неисправностей системы зажигания автомобиля. Понимание работы катушки и выявление обрывов в обмотках, проблем с электронным блоком управления двигателем (ЭСУД) и неисправностей электрической цепи трамблера помогут своевременно обнаружить и устранить проблемы, обеспечивая надежную работу двигателя и предотвращая серьезные поломки.
Как проверить катушку зажигания
Проверка катушки зажигания состоит из трех этапов: подготовки, визуального осмотра и тестирования с помощью специальных приборов. Агрегат можно проверить на диагностических стендах в дилерских центрах или сервисных мастерских. Для самостоятельной проверки потребуется мультиметр – универсальный инструмент для диагностики.
Проверка катушки зажигания с помощью мультиметра является важной процедурой для диагностики неисправностей в системе зажигания автомобиля. Эксперты рекомендуют начать с измерения сопротивления обмоток катушки. Нормальные значения сопротивления должны находиться в пределах, указанных в технической документации. Если сопротивление значительно ниже или выше, это может указывать на повреждение катушки.
Также стоит проверить целостность изоляции, измерив сопротивление между выводами катушки и корпусом. Значение в несколько мегом говорит о наличии неисправности. Кроме того, важно проверить напряжение на выходе катушки при запуске двигателя. Если оно ниже нормы, это может свидетельствовать о проблемах с катушкой или системой зажигания в целом. Регулярная диагностика с использованием мультиметра позволяет своевременно выявлять и устранять неисправности, что способствует надежной работе двигателя.
Подготовительный этап

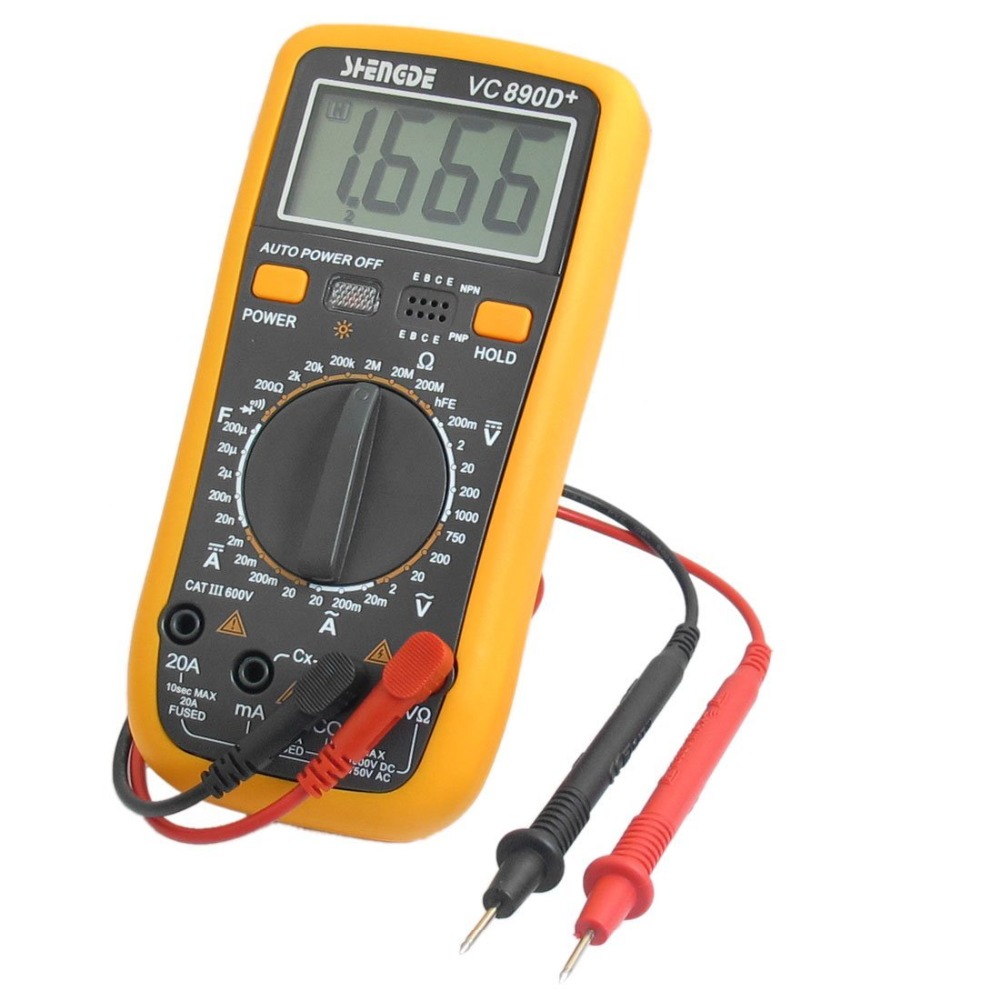

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.
Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.
| Неисправность | Проверка мультиметром | Результат при неисправности |
|---|---|---|
| Обрыв первичной обмотки | Измерение сопротивления первичной обмотки (обычно несколько Ом) | Бесконечность (OL) |
| Короткое замыкание первичной обмотки | Измерение сопротивления первичной обмотки | 0 Ом или близко к 0 Ом |
| Обрыв вторичной обмотки | Измерение сопротивления вторичной обмотки (обычно несколько кОм) | Бесконечность (OL) |
| Короткое замыкание вторичной обмотки | Измерение сопротивления вторичной обмотки | Значительно меньшее сопротивление, чем номинальное |
| Пробой изоляции | Проверка на пробой между первичной и вторичной обмотками (проверка на наличие короткого замыкания между выводами) | 0 Ом или близко к 0 Ом |
Интересные факты
Вот несколько интересных фактов о проверке катушки зажигания мультиметром:
-
Измерение сопротивления обмоток: При проверке катушки зажигания мультиметром важно измерять сопротивление как первичной, так и вторичной обмоток. Нормальные значения сопротивления могут варьироваться в зависимости от типа катушки, но в целом первичная обмотка должна иметь сопротивление от 0,5 до 2 Ом, а вторичная — от 6 до 15 кОм. Значения вне этих диапазонов могут указывать на неисправность.
-
Проверка на пробой: Мультиметр также может помочь выявить пробой изоляции катушки. Для этого необходимо измерить сопротивление между выводами катушки и её корпусом. Если сопротивление равно нулю или очень низкое, это свидетельствует о пробое, что может привести к неправильной работе двигателя.
-
Тестирование под нагрузкой: Для более точной диагностики можно использовать мультиметр в сочетании с осциллографом. Это позволяет не только проверить сопротивление, но и проанализировать форму сигнала, который катушка выдает под нагрузкой. Неправильная форма сигнала может указывать на проблемы с катушкой, даже если сопротивление в норме.
Визуальный осмотр катушки зажигания

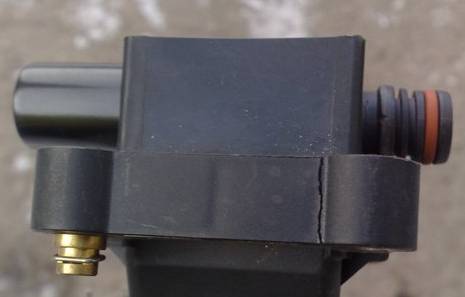

Внешний вид катушки зажигания различается в зависимости от модели, но у нее есть характерные элементы: корпус, крышка, два контакта и центральная клемма. При визуальном осмотре важно проверить корпус на наличие сколов, трещин или обожженных участков. Корпус обычно изготавливается из эбонита, не проводящего электричество, и чаще всего неисправности катушки связаны с внутренними повреждениями.
Проверка катушки зажигания мультиметром
Диагностика электронной системы управления двигателем и электрической цепи трамблера

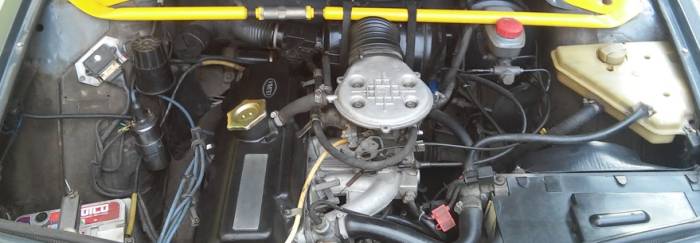

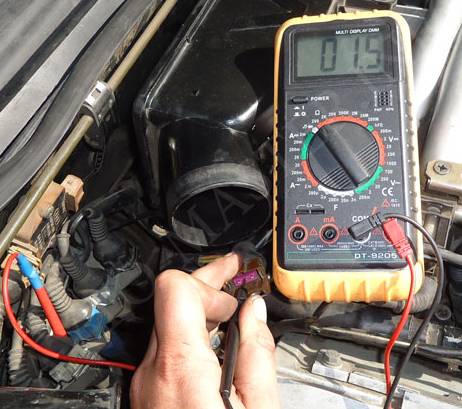

Катушка зажигания расположена внутри трамблера. Для проверки напряжения отсоедините провода от трамблера, отстегнув фиксатор. Затем настройте мультиметр на измерение напряжения. Один провод мультиметра подключите к выводу катушки зажигания, а другой — к массе автомобиля.
Читайте также:
При исправной катушке на мультиметре должно отображаться 12 Вольт. Если есть проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

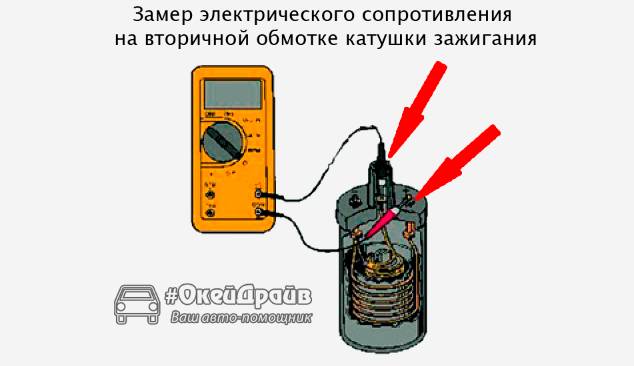

Проверка вторичной обмотки на обрыв
Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.
Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.
Проверка первичной обмотки на обрыв
Процесс диагностики первичной обмотки катушки зажигания аналогичен проверке вторичной. Для этого нужен мультиметр, настроенный на измерение сопротивления. Подключите щупы к положительному и отрицательному выводам катушки зажигания.
Если мультиметр показывает 0.5-2 Ом, первичная обмотка работает нормально. Значения вне этого диапазона указывают на обрыв обмотки.
Вопрос-ответ
Как проверить, рабочая катушку или нет?
Снять наконечник бронепровода со свечи на первом цилиндре и подключить его к контрольной свече. Завести двигатель. Если с катушкой все в порядке, на свече появится искра фиолетового цвета. Если она будет желтой, нужно искать причину в бронепроводе, а при полном отсутствии – в самой катушке зажигания.
-
Читайте также:
Как проверить катушку зажигания 4 контакта?
Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP. При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра.
Выявит ли считыватель кодов неисправный блок катушек?
Да, сканеры OBD2 действительно могут обнаружить неисправный блок катушек зажигания. Эти удобные инструменты считывают коды неисправностей с бортового компьютера автомобиля, которые могут указывать на различные проблемы, включая проблемы с блоком катушек зажигания.
Советы
СОВЕТ №1
Перед началом проверки катушки зажигания убедитесь, что у вас есть все необходимые инструменты, включая мультиметр, отвертки и защитные перчатки. Это поможет избежать травм и упростит процесс диагностики.
СОВЕТ №2
При измерении сопротивления катушки зажигания всегда следуйте рекомендациям производителя автомобиля. Сравните полученные значения с указанными в технической документации, чтобы точно определить наличие неисправностей.
СОВЕТ №3
Не забывайте проверять не только саму катушку, но и соединительные провода и разъемы. Часто проблемы могут быть вызваны плохими контактами или поврежденными проводами, что также стоит учитывать при диагностике.
СОВЕТ №4
Если вы обнаружили неисправность катушки зажигания, не откладывайте ее замену. Неисправная катушка может привести к более серьезным проблемам с двигателем, поэтому лучше решить проблему сразу, чтобы избежать дополнительных затрат.
