Предохранители защищают электрические системы автомобиля от перегрузок и коротких замыканий. Со временем они могут выйти из строя, что вызывает неисправности в работе устройств. В этой статье рассмотрим способы проверки предохранителей: визуально и с помощью мультиметра. Эти методы помогут быстро определить состояние предохранителей и упростят диагностику и ремонт электрических систем автомобиля.
Автомобильные предохранители и их классификация

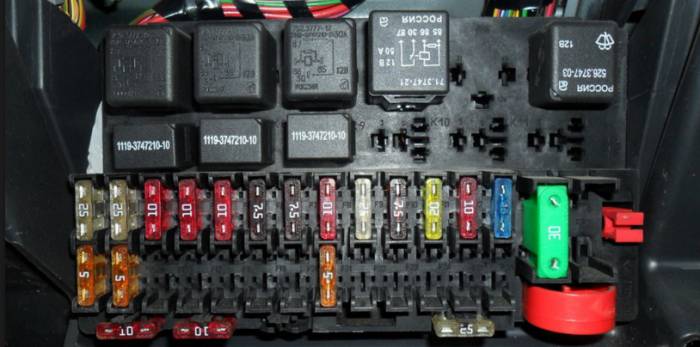

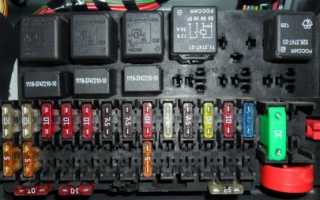

В большинстве автомобилей предохранители размещаются в специальных блоках. Обычно их два или более. Один, основной, находится под капотом или в багажнике и содержит больше всего предохранителей. Второй блок расположен под передней панелью в салоне, но его местоположение может варьироваться в зависимости от модели. Также предохранители могут быть установлены отдельно в разных местах автомобиля.
Автомобильные предохранители делятся на две категории: по размеру и по номинальному току срабатывания.
При выборе предохранителя важно учитывать его размер:
- Большой (maxi);
- Средний (medium);
- Маленький (mini).
Кроме размера, следует знать и номинальный ток предохранителя. В большинстве автомобилей используются элементы с током от 5 до 30 А. Определить ток проще всего по цвету. Ниже представлена таблица, показывающая связь между цветом и номинальным током предохранителя.
Эксперты в области автомобильной электроники подчеркивают важность регулярной проверки предохранителей для обеспечения надежной работы электрических систем автомобиля. Визуальный осмотр является первым и простым способом: поврежденные или обгоревшие предохранители легко заметить. Однако для более точной диагностики рекомендуется использовать мультиметр. Измерение напряжения на выводах предохранителя позволяет определить, поступает ли ток к устройству. Если напряжение отсутствует, это может указывать на проблему в цепи. Кроме того, проверка сопротивления предохранителя помогает выявить его целостность: исправный предохранитель должен показывать низкое значение сопротивления. Таким образом, сочетание этих методов позволяет эффективно выявлять неисправности и поддерживать автомобиль в исправном состоянии.
Как проверить предохранитель в машине
Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

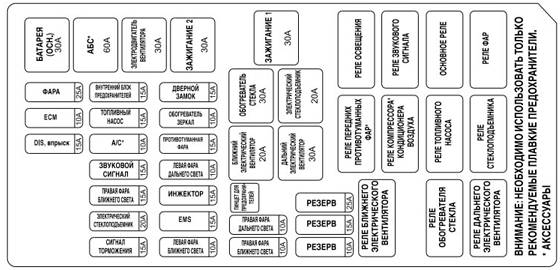

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.
| Способ проверки | Описание | Преимущества/Недостатки |
|---|---|---|
| Визуальный осмотр | Проверка предохранителя на наличие видимых повреждений (перегорание, вздутие, потемнение) | Быстрый и простой метод. Не требует специального оборудования. Не всегда надежен, так как повреждения могут быть не видны невооруженным глазом. |
| Проверка напряжения | Измерение напряжения на клеммах предохранителя с помощью мультиметра. | Точный метод определения наличия напряжения на цепи. Требует использования мультиметра. |
| Проверка сопротивления | Измерение сопротивления предохранителя с помощью мультиметра. | Точный метод определения целостности предохранителя. Требует использования мультиметра. Позволяет обнаружить повреждения, невидимые визуально. |
Интересные факты
Вот несколько интересных фактов о способах проверки предохранителей в автомобиле:
Читайте также:
-
Визуальная проверка: Многие современные предохранители имеют прозрачный корпус, что позволяет визуально оценить их состояние. Если металлическая нить внутри предохранителя перегорела, это легко заметить, не прибегая к дополнительным инструментам. Однако, даже если предохранитель выглядит целым, он может быть неисправен из-за микротрещин или коррозии.
-
Проверка по напряжению: Использование мультиметра для проверки напряжения на контактах предохранителя позволяет не только определить, перегорел ли предохранитель, но и выявить проблемы в цепи. Если на одном из контактов нет напряжения, это может указывать на наличие более серьезной неисправности в электрической системе автомобиля.
-
Проверка по сопротивлению: Измерение сопротивления предохранителя с помощью мультиметра — это надежный способ убедиться в его работоспособности. Целый предохранитель должен иметь очень низкое сопротивление (близкое к нулю), в то время как перегоревший предохранитель покажет бесконечное сопротивление. Этот метод особенно полезен для проверки предохранителей, которые находятся в труднодоступных местах, где визуальная проверка затруднена.
Визуальный осмотр предохранителя
Существует мнение, что надежный способ проверить предохранитель – это визуальный осмотр на повреждения. Для этого нужно извлечь предохранитель из блока и внимательно рассмотреть его на свет. Если проволока сломана или есть следы обгорания, это указывает на срабатывание предохранителя и разрыв цепи.
Этот метод подходит для стеклянных и прозрачных пластиковых предохранителей, но имеет значительный недостаток – он зависит от человеческого восприятия и не подтверждается измерительными приборами. Визуальный осмотр может быть ошибочным, поэтому рекомендуется использовать тестер для более точного определения состояния предохранителя.

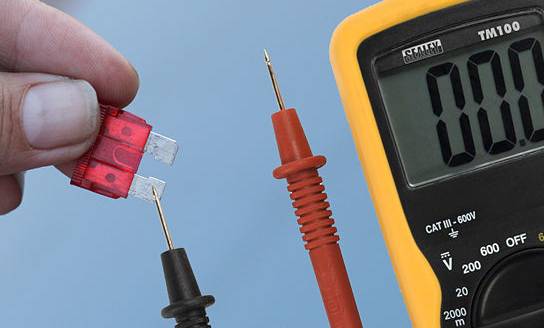

Как проверить предохранитель мультиметром
Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.
Проверка по напряжению
Для диагностики неисправности предохранителя в автомобильной электрической цепи выполните следующие шаги:
- Возьмите мультиметр и установите его в режим измерения напряжения.
- Включите цепь автомобиля с неисправностями, например, освещение или обогреватель.
- Проверьте напряжение на обоих выводах предохранителя, отвечающего за данную цепь.
- Если на одном из выводов напряжение отсутствует, предохранитель сгорел и его нужно заменить.
Этот метод прост и позволяет быстро определить, проблема в предохранителе или другом компоненте цепи. Однако он может быть сложен для некоторых цепей, таких как дверной замок или звуковой сигнал. В таких случаях лучше использовать второй метод, описанный ниже.
Проверка по сопротивлению

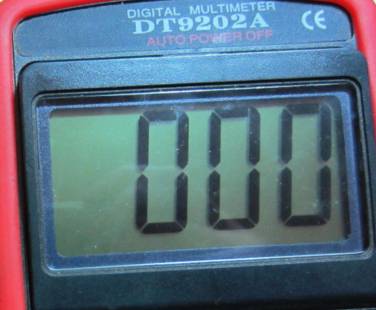

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.
Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.
-
Читайте также:
Проверка предохранителя с помощью тестера
Первым шагом является подготовка мультиметра. Убедитесь, что он настроен на измерение постоянного напряжения (DC) или сопротивления (Ом), в зависимости от того, какой метод вы выберете. Если вы используете метод проверки по напряжению, вам нужно будет подключить щупы мультиметра к выводам предохранителя. Если предохранитель исправен, мультиметр покажет напряжение, соответствующее напряжению бортовой сети автомобиля (обычно это 12 В). Если напряжение отсутствует, это указывает на то, что предохранитель перегорел или есть проблемы в цепи.
Если вы решили проверить предохранитель по сопротивлению, сначала отключите его от цепи. Установите мультиметр в режим измерения сопротивления и подключите щупы к выводам предохранителя. Исправный предохранитель должен показывать низкое сопротивление (обычно менее 1 Ом). Если мультиметр показывает бесконечное сопротивление или очень высокое значение, это означает, что предохранитель перегорел и требует замены.
Важно помнить, что перед проведением любых проверок необходимо отключить аккумулятор автомобиля, чтобы избежать короткого замыкания и повреждения оборудования. Также стоит обратить внимание на состояние самих контактов предохранителя: коррозия или загрязнение могут привести к неправильным показаниям мультиметра. В таких случаях рекомендуется очистить контакты перед повторной проверкой.
В заключение, использование тестера для проверки предохранителей — это эффективный и точный метод диагностики, который может помочь вам быстро выявить и устранить проблемы в электрической системе вашего автомобиля. Регулярная проверка предохранителей поможет избежать неожиданных поломок и обеспечит надежную работу всех электрических компонентов автомобиля.
Вопрос-ответ
Как правильно проверять предохранители в автомобиле?
Самый правильный — взять мультиметр, включить его в режим прозвона и коснуться щупами контактов (разумеется, вытащив предохранитель из гнезда). Если прибор зазвенит или покажет нулевое сопротивление — значит, предохранитель исправен.
Как проверить предохранитель на сопротивление?
Для проверки предохранителя в сильноточной цепи обычно достаточно установить мультиметр в режим измерения сопротивления и, подключив только сигнальный провод, соединить его с гнездом А. Если он показывает бесконечность или OL, то, скорее всего, предохранитель вышел из строя.
Как проверить, всегда ли включен предохранитель автомобиля?
Проверьте предохранитель, прикоснувшись кончиком тестера к открытым металлическим штырькам по обеим сторонам его лицевой стороны. Поскольку двигатель выключен, а ключ вынут из замка зажигания, вы сможете проверить предохранители и определить, какие из них являются постоянными. Именно постоянные предохранители загораются на тестере.
Советы
СОВЕТ №1
Перед началом проверки предохранителей обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
-
Читайте также:
СОВЕТ №2
При визуальной проверке предохранителей обращайте внимание на состояние контактов и целостность плавкой вставки. Даже небольшие трещины или обгоревшие участки могут указывать на неисправность.
СОВЕТ №3
Используйте мультиметр для проверки напряжения на предохранителе. Это поможет вам точно определить, поступает ли напряжение на предохранитель и работает ли он должным образом.
СОВЕТ №4
При измерении сопротивления предохранителя убедитесь, что он полностью отключен от цепи. Это обеспечит точность измерений и предотвратит повреждение мультиметра.
Первым шагом является подготовка мультиметра. Убедитесь, что он настроен на измерение постоянного напряжения (DC) или сопротивления (Ом), в зависимости от того, какой метод вы выберете. Если вы используете метод проверки по напряжению, вам нужно будет подключить щупы мультиметра к выводам предохранителя. Если предохранитель исправен, мультиметр покажет напряжение, соответствующее напряжению бортовой сети автомобиля (обычно это 12 В). Если напряжение отсутствует, это указывает на то, что предохранитель перегорел или есть проблемы в цепи.
Если вы решили проверить предохранитель по сопротивлению, сначала отключите его от цепи. Установите мультиметр в режим измерения сопротивления и подключите щупы к выводам предохранителя. Исправный предохранитель должен показывать низкое сопротивление (обычно менее 1 Ом). Если мультиметр показывает бесконечное сопротивление или очень высокое значение, это означает, что предохранитель перегорел и требует замены.
Важно помнить, что перед проведением любых проверок необходимо отключить аккумулятор автомобиля, чтобы избежать короткого замыкания и повреждения оборудования. Также стоит обратить внимание на состояние самих контактов предохранителя: коррозия или загрязнение могут привести к неправильным показаниям мультиметра. В таких случаях рекомендуется очистить контакты перед повторной проверкой.
В заключение, использование тестера для проверки предохранителей — это эффективный и точный метод диагностики, который может помочь вам быстро выявить и устранить проблемы в электрической системе вашего автомобиля. Регулярная проверка предохранителей поможет избежать неожиданных поломок и обеспечит надежную работу всех электрических компонентов автомобиля.
