Термоусаживаемая лента с клеевым слоем как пользоваться

Термоусаживаемая лента с клеевым слоем как пользоваться

Из статьи вы узнаете: как правильно осуществить монтаж ленты, в каких случаях применяется данное изделие, а также какими физическими свойствами обладают термоусадочные ленты для силовых кабелей.

Изоляционная термоусаживаемая лента производится из полиолефинов (PE), с нанесением на внутреннюю сторону адгезивного слоя термоплавкого клея.

Основным назначением таких лент является создание надёжного изоляционного слоя силовых кабелей и проводов в случаях, когда использования термоусаживаемых трубок не представляется возможным или нецелесообразным. Например, когда размыкание и обесточивание линии электропередачи недопустимо из-за замкнутого соединения. Также ленты рекомендованы для изоляции токоведущих шин, уменьшения межфазного расстояния между ними и при монтаже термоусаживаемых кабельных муфт.

Применение ленты

Помимо ремонта и восстановления оболочки силовых кабелей, ленты могут использоваться для:

• монтажа высоковольтных систем;
• дополнительной защиты от ультрафиолета;
• для повышения гидроизоляции в местах соединений;
• защиты от трекинга;
• повышения надёжности электроизоляции.

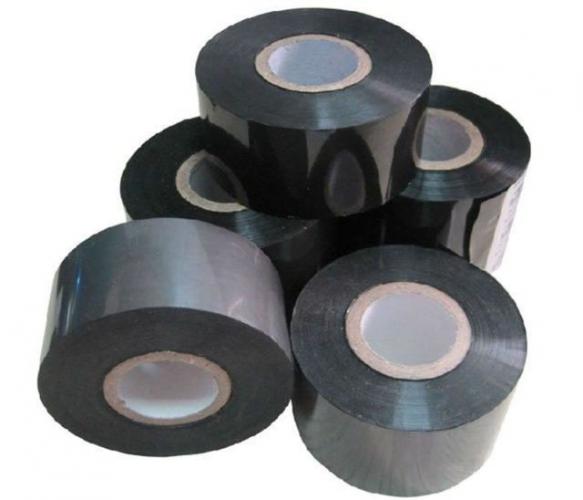

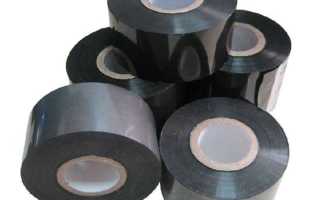

Термоусаживаемая лента чёрного цвета в рулоне

Характеристики и свойства термоусаживаемых лент

Основа из полиолефина обуславливает следующие физические и химические свойства изделия:

• Диэлектрическая прочность не менее 20 кВ/мм
• Подавление горения;
• Устойчивость к атмосферным воздействиям: ультрафиолету, влаге, перепаду температур от -50°С до +125°С;
• Устойчивость к разбавленным кислотам, эфирам, спиртам, альдегидам, кетонам и растительным маслам.

Наличие клеевого слоя обеспечивает высокие гидроизоляционные свойства в местах применения ленты.

Свойство	Метод тестирования	Значение
Прочность на растяжение	ASTM D638	≥12 МПа
Удлинение до разрыва	ASTM D638	≥400 %
Прочность на растяжение после старения	ASTMD 2671 (120 °C/160 ч)	≥10 МПа
Удлинение до разрыва после старения	ASTMD 2671 (120 °C/160 ч)	≥350 %
Электрическая прочность	IEC 243	≥20 кВ/мм
Обьемное электрическое сопротивление	IEC 250	≥1×10 14 Ом·см

Как пользоваться термоусадочной лентой

Монтаж ленты производится на предварительно очищенный и обезжиренный участок. Изделие с усилием наматывается на кабель витками внахлёст. Ширина захода витков должна быть не меньше 2/3 общей ширины ленты. После чего лента, виток за витком, равномерно, нагревается промышленным феном или газовой горелкой до момента появления остатков термоклея по всему продольному краю. Рекомендуемая температура нагрева от 100 °С до 120 °С.

Благодаря физическим свойствам материалов, образуется прочный защитный слой с плотным прилеганием (продольная усадка изделия не менее 30% ). А застывший термоклей обеспечит высокую адгезию и герметичность.

В настоящее время “Группа МЕТТАТРОН” предлагает купить качественную термоусаживаемую ленту для кабеля Raychman® TCT TAPE, а также ленту для защиты трубопровода по самым низким ценам на рынке.

Вся продукция представленная на сайте компании сертифицирована и соответствует европейским стандартам.

При возникновении вопросов по продукту, вы можете позвонить по телефону 8 (495) 135-13-11. Менеджеры компании ответят на все ваши вопросы и предоставят дополнительную информацию при необходимости.

Преимущества и недостатки термоусадочной изоленты

Изолента, на которую нанесён слой адгезива, плавящегося при нагревании, называется термоусадочной. Изготавливается из полиэтилена, обладающего повышенной устойчивостью к разным условиям. Термоусадочная изолента пригодится там, где термоусадочные трубки использовать невозможно.

Для чего используется термоусадочная изолента

Чаще всего такие ленты применяются для соединения труб из металла или укрепления, изоляции сварных швов. Также с ними просто отремонтировать повреждения полиэтиленового покрытия. Однако это далеко не все возможности термоусадки. Она поможет:

1. Изолировать кабель. Во время работы электрик может повредить провода. Менять их целиком не нужно. Достаточно применить эту ленту, чтобы исправить недостаток.
2. Защитить разъём или другую часть прибора от влаги, повреждений.
3. Дополнительно усилить внешнюю оболочку шнура.
4. Объединить несколько кабелей в стяжки для создания аккуратных пучков.

Лента с термоусаживаемым покрытием пригодится не только дома, но и во время ремонта автомобиля.

Как провести изоляцию проводов

Быстро заизолировать проводку можно, если под рукой имеется термоусадка.

• Проверяем, чтобы на поверхности не было пыли, грязи, влаги. В противном случае клеевой слой не прилипнет.
• Крепим материал рядом с местом, которое требует изоляции.
• Теперь наматываем полотно спирально, слегка подтягивая его вниз, пока не дойдём до целого (неповреждённого) участка.
• Правильно будет отрезать кончик полоски при помощи бокорезов. Вид будет аккуратным.

Если термоусадка имеет ширину больше, чем повреждённый участок, требующий ремонта, достаточно несколько раз обернуть ей в одном месте.

Чем заменить термоусадочную изоленту

Заизолировать провода, если нет изоленты, можно другими способами:

1. Трубка-термоусадка, которая обладает необходимыми свойствами;
2. Скотч, если нет напряжения, опасности или требуется соединить в одну стяжку много проводов;
3. Пластилин, если работа не связана с токопроводящими изделиями.

Термоусадочная лента для проводов и других объектов – лучший вариант.

Секреты выбора

Что учесть при покупке термоусадки или изоленты:

• Какой клеевой слой. Должен быть достаточной толщины, качественный. Не стоит покупать дешевые варианты. В противном случае такая изоляция прослужит недолго.
• Из чего изготовлена. Есть варианты из поливинилхлорида, а также хлопчатобумажные изделия. Последние имеют только 2 цвета: белый и чёрный. Пластиковые же виды различны по своей цветовой гамме.
• Какая ширина. В зависимости от потребностей выбирают изделие своего размера (шириной от 12 до 22 мм).

Перед покупкой лучше почитать отзывы на товар. В них описывается опыт людей, которые расскажут обо всех достоинствах, недостатках такой ленты.

Цена на изоленту зависит от качества материала. Чем дороже товар, тем лучше клеевой слой, крепче основа.

Плюсы и минусы

Изоляционная работа при помощи ленты-термоусадки имеет много положительных моментов:

1. Если используется ПВХ-лента, то она обеспечит дополнительно высокую степень защиты от воды.
2. Изолента растягивается. Поэтому с её помощью можно тщательно, герметично зафиксировать проводку.
3. Это дешевый материал.

Есть недостатки у такой изоленты:

1. Нельзя применять, если соединения подвергаются нагреву свыше 90 градусов. В противном случае расплавится даже ПВХ слой.
2. Лента подвержена механическим повреждениям, требует частой замены.
3. Чтобы защитить повреждённый кабельный участок, его обматывают термоусадкой несколько раз. Иначе он будет недостаточно изолированным.

В заключение

Лента термоусадочная – обязательный материал в арсенале мастера. С ней можно заизолировать не только проводку, но и металлические трубы. Она пригодится дома, на работе и даже в гараже (при ремонте машины). Главное – подобрать качественный материал.

Как применять термоусадочную ленту

Термоусадочная лента имеет множество применений, от герметизации электрических соединений до фиксации хрупких деталей при транспортировке. Как видно из названия, термоусадочная лента после нагревания дает усадку, что создает прочное уплотнение между лентой и поверхностью, на которую она наклеивается. Прочность термоусадочной ленты увеличивается после уменьшения размера из-за уплотнения материала. Хотя термоусадочная лента удерживается на месте за счет усадки, мусор и загрязнения оказывают прямое влияние на стабильность и надежность окончательного соединения с лентой.

Протрите поверхность, на которую будет наклеена термоусадочная лента, чистой тряпкой. Если вы обнаружите острые предметы, такие как осколки на дереве или брызги на металле, поскребите поверхность материала скребком для краски, чтобы разгладить поверхность.

Подключите термоусадочный пистолет и установите температуру в соответствии с рекомендациями производителя термоусадочной ленты.

Вытяните свободный конец термоусадочной ленты из рулона и размотайте примерно восемь дюймов ленты из рулона.

Поместите свободный конец термоусадочной ленты на склеиваемую поверхность.

Продолжайте нажимать на свободный конец термоусадочной ленты и оберните термоусадочную ленту вокруг объекта. Убедитесь, что первая обертка закрывает свободный конец термоусадочной ленты.

Усадите первый слой термоусадочной ленты с помощью термофена.

Дайте ленте остыть, а затем продолжайте наматывать термоусадочную ленту вокруг объекта. Вы можете усадить несколько слоев, если вам нужна структурно прочная ленточная склейка.

Обрежьте конец термоусадочной ленты острыми ножницами. Не тяните и не ломайте термоусадочную ленту, так как это снизит силу удержания на конце ленты.

Оторвите кусок малярной ленты и поместите его на конец термоусадочной ленты, чтобы лента удерживалась на месте.

Сожмите последний нанесенный слой термоусадочной ленты с помощью теплового пистолета, чтобы обернуть ленту вокруг объекта.

Прежде чем брать предмет в руки, дайте скотчем области остыть, так как остаточное тепло может вызвать ожоги.

Главные отличия термоусадочной трубки с клеевым слоем

Термоусадочные трубки получили серьезное применение на территории нашей страны. Их основная задача – делать качественную изоляцию проводов. Если говорить за преимущества таких трубок, следует выделить: просто использование, низкую стоимость и безупречный результат.

Колпак для изоляции проводов

Однако во время их использования возникает множество мелких вопросов, на которые мы решили ответить в этой статье.

Сферы применения

Свойства и низкая цена на этот изоляционный материал обуславливают использование во многих отраслях. Обычно его применяют электрики для изоляции мест спайки электрических проводников.

Благодаря плотному контакту с проводом и присутствию клеевого состава в некоторых видах термотрубок они годятся для изоляции участка провода не только от электрического тока, но и от влаги. В зависимости от материала может быть обеспечена дополнительная защита от агрессивных химических веществ, включая масло, бензин.

Большой выбор оттенков позволяет использовать трубки в качестве маркеров. Это помогает обозначить провода фазы, нуля, заземления или постоянных «плюса» и «минуса», используя общепринятые цвета.

Крупные автопроизводители часто используют этот материал для защиты трубок, шлангов. Поскольку растянуть термоусадку почти невозможно, она сохраняет форму, не деформируясь при эксплуатации авто. ТУТ малых диаметров можно использовать для изоляции проводов низкого напряжения, например, при подключении автосигнализации, магнитолы, акустических систем или просто при ремонтных работах.

Для чего используется термоусадочная изолента

Чаще всего такие ленты применяются для соединения труб из металла или укрепления, изоляции сварных швов. Также с ними просто отремонтировать повреждения полиэтиленового покрытия. Однако это далеко не все возможности термоусадки. Она поможет:

1. Изолировать кабель. Во время работы электрик может повредить провода. Менять их целиком не нужно. Достаточно применить эту ленту, чтобы исправить недостаток.
2. Защитить разъём или другую часть прибора от влаги, повреждений.
3. Дополнительно усилить внешнюю оболочку шнура.
4. Объединить несколько кабелей в стяжки для создания аккуратных пучков.

Лента с термоусаживаемым покрытием пригодится не только дома, но и во время ремонта автомобиля.

Чем можно нагреть термоусадку

Температура, при которой материал начинает изменять свои размеры, относительно небольшая и составляет до 135°C. Это позволяет пользоваться термоусадочной трубкой в домашних условиях без помощи спец. инструментов – достаточно применить зажигалку или спички.

Изделие устойчиво к высоким температурам, но работать с ним нужно осторожно. Открытый огонь пожароопасен и его применение не всегда удобно в труднодоступных местах. Кроме этого, перегрев может привести к неправильной деформации, обугливанию и появлению воздушных пор. В единичных случаях этот вариант допустим, но электрикам и автослесарям можно предложить ряд других способов.

Введение

Термоусадка представляет собой гибкую трубку из полимера, которая способна сжиматься в несколько раз при повышении температуры до 70—130 градусов. Стоимость подобного материала невелика — 1 метр стоит примерно 0,5 доллара (30 рублей по курсу 2017 года).

У термоусадки есть свои достоинства. К ним относится:

1. Простота монтажа. Все, что вам нужно — одеть трубку на провод или кабель и нагреть ее при помощи зажигалки или фена.
2. Хорошие изоляционные свойства. Усаживаясь, трубка образует изоляционный слой толщиной 1—4 мм, чего вполне достаточно для слаботочных и силовых кабелей в бытовых условиях.
3. Устойчивость к ультрафиолету, продолжительный срок службы. Термоусадка не теряет своих свойств на протяжении на протяжении десятилетий, она не разрушается от солнечной радиации и выдерживает перепады температур от -40 до +60 градусов.
4. Хорошая плотность и прочность, возможность влаго/гидроизоляции кабеля.
5. Доступная цена, широкая цветовая гамма для маркировки проводов.

Усадка выпускается в различных цветах — черный, зеленый, красный, желтый, синий и пр. Она может быть даже прозрачной, что позволяет контролировать качество соединения.

Отметим, что маркировка очень помогает при разводке кабелей — вы можете объединять их в группы и указывать первую-вторую фазу, ноль, создавать иные метки.

Инструмент для работы

Когда приходится много работать с термоусадочной трубкой, стоит позаботиться об инструменте более практичном, чем спички и зажигалка. Хорошо подходят:

1. Строительный фен. Может иметь регулятор температуры, что упрощает работу. Дополнительно ряд моделей оснащаются металлическими насадками разной формы. Выбрав нужную, можно прогревать провод, не боясь оплавить изоляцию соседних.
2. Портативная горелка. Имеет направленный факел пламени. Для работы необходим газ бутан, который есть в свободной продаже.
3. Газовый паяльник. Как и для горелки, для него требуется газ. Преимущество – компактные размеры, что делает удобным применение в труднодоступных местах.
4. Инфракрасный излучатель. Не имеет открытого пламени, поэтому риск оплавить изоляцию минимален. Учитывая габариты излучателя, такие приборы удобнее применять для крупногабаритных соединений, таких как кабельная арматура.

Термоусадка для проводов: классификация изделий

Существующий ассортимент термоусадок можно разделить на несколько категорий. Изделия классифицируются по таким признакам:

• материалу изготовления;
• геометрическим параметрам (толщине стенки и диаметру);
• способу монтажа;
• степени усадки;
• форме;
• специальным возможностям и т. д.

Термоусадки классифицируются по таким признакам: материалу изготовления; толщине и диаметру стенки, способу монтажа, степени усадки и форме

По форме термоусадочные трубки бывают овальными, круглыми и сплющенными. Этот параметр подбирается с учетом способа складирования и транспортировки. Овальные и плоские изделия представляют собой трубки, имеющие большой диаметр или тонкие стенки. У круглых термоусадок обычно толстые стенки. Среди них иногда встречаются трубки с маленьким диаметром. Круглые термоусадки имеют клеевой слой.

Обратите внимание! Эксплуатационные качества изоляции не зависят от ее формы.

Классификация трубок-термоусадок по типу материала

Промышленные предприятия выпускают большое количество материалов полимерного происхождения, обладающих термопластичными свойствами:

• поливинилхлорид;
• полиэстер;
• фторкаучук;
• полиэтилен;
• поливинилиден;
• полиэтилентерефталат;
• полимеры, имеющие в своем составе полиолефин.

Это сырье в той или иной степени применяется на производстве в процессе изготовления термоусадок.

В процессе изготовления термоусадок может использоваться такое сырье как поливинилхлорид, полиэстер, фторкаучук, полиэтилен, поливинилиден

Полиолефиновая термоусадка – изоляция для проводов, состоящая из сшитого полиэтилена. Перед использованием сырье подвергается радиационной и химической обработке. Кроме этого, производители включают в состав материала ингибиторы горения, а также пигментные компоненты. Этот тип трубок считается самым распространенным. Рабочий диапазон температур полиолефиновой изоляции – от -50 °С до +150 °С. Термоусадка спокойно переносит контакт с окислителями и бензолом, а горюче-смазочные материалы при длительном взаимодействии разрушают ее структуру.

Эластомер – материал на основе каучука, полученного искусственным путем. Такие трубки не боятся влияния горюче-смазочных материалов, а также высоких температур (верхняя граница составляет +170 °С). Стоимость подобных изделий довольно высока.

Из такого материала, как полиэстер, изготавливаются термоусадочные трубки большого диаметра с тонкими и сверхтонкими стенками. При этом получаемые изделия, несмотря на малую толщину, хорошо выдерживают механические нагрузки и воздействие химических веществ.

Изделия, изготовленные на основе силикона, обладают гибкостью, высоким запасом прочности и химической инертностью. В составе материала отсутствуют токсичные компоненты. Силиконовая изоляция разлагается под влиянием растворителей органического происхождения.

Термоусадочные трубки, изготовленные на основе силикона, имеют высокую гибкость и большой запас прочности

Фторопластовая изоляция имеет уникальные эксплуатационные качества. Процесс изготовления этих изделий довольно сложен, поэтому их стоимость очень высока.

Изоляционные трубки из термопластичного поливинилхлорида имеют ограниченный диапазон рабочих температур – от -20 °С до +80 °С.

Обратите внимание! Термопластичный поливинилхлорид относится к категории горючих материалов. В процессе горения он выделяет вредные вещества.

Виды изделий по способу монтажа: термоусадки с клеевым слоем и без него

По способу монтажа различают клеевые и бесклеевые изделия. В термоусадках, которые устанавливаются бесклеевым способом, герметичность и прочность соединения полностью зависят от плотности обхвата и давления.

Термоусадочные трубки по способу монтажа делятся на клеевые и бесклеевые изделия

Термоусадки для проводов с клеем обеспечивают более прочную и надежную фиксацию соединений. В этих изделиях внутренняя поверхность обработана термореактивным клеевым составом. После того как трубка установлена, это вещество обеспечивает герметичность соединения, а сама термоусадка уменьшается в диаметре примерное втрое.

Кроме этого, существуют изделия с дополнительной продольной герметизацией, например, Deray Duomelt 105. Они имеют вид двухслойной плавкой ленты, покрытой бутилкаучуковой мастикой. Ленты применяются не только для герметизации кабелей, но и для уменьшения звукового воздействия, а также влагозащиты.

Как пользоваться термоусадкой в виде ленты? Потребуется выполнить следующие действия:

1. Плавкая лента применяется совместно с трубками той же фирмы.
2. Она помещается внутрь жгута проводки в той зоне, где будет устанавливаться термоусадка.
3. При нагреве трубки лента расплавляется и заполняет пустоты внутри жгута между проводами.

Термоусадки для проводов с клеевым слоем обеспечивают более прочную и герметичную фиксацию соединений

Благодаря расплавленной ленте проводка надежно защищена от попадания влаги, конденсата, пыли и даже воздуха.

Особенности термоусадочных трубок с клеевым слоем и припоем

К категории клеевых изделий относятся термоусадки для проводов с припоем. На таких трубках имеются красные кольца. Эти пигментированные участки являются утолщенными термоусадками с клеевой прослойкой. В процессе нагрева красные кольца сжимаются и надежно фиксируются поверх изоляционной оболочки провода. За счет этого обеспечивается защита соединения от проникновения влаги, а также снижается вероятность разрыва.

Электропроводка в деревянном доме своими руками. Пошаговая методика выполнения работ Разработка проекта, выбор устройств. Устройство заземления и УЗО. Проведение испытаний.

Между кольцами располагается припой с флюсом. Для плавления этого материала требуется относительно небольшое температурное воздействие – +120 °С. Диаметр термоусадочной трубки на разных концах может отличаться. Производители помечают изделия цветовой маркировкой для того, чтобы облегчить покупателям подбор гильзы для проводника.

Таблица размеров термоусадок для проводов с припоем:

Площадь сечения кабеля, мм²	Цвет маркировки	Проходной диаметр гильзы, мм
0,3-0,5	Белый	1,5
0,5-1	Красный	3
1-2,5	Синий	5
4	Желтый	6

Обратите внимание! Прежде чем греть термоусадку для проводов с припоем, следует учесть несколько моментов. Если использовать зажигалку, место соединения покроется копотью, однако фиксация получится очень надежной. Строительный фен сохраняет эстетичность и хорошо закрепляет провода. Тем не менее такое соединение не сможет выдержать частых изгибов.

Разновидности коннекторов для проводов авто с термоусадкой

Начинка современных автомобилей включает в себя множество электронных и электрических компонентов. Чтобы обеспечить надежную и устойчивую работу оборудования, все соединения должны быть прочными и качественными. Такого результата можно достигнуть, воспользовавшись изоляцией для проводов с термоусадкой. Изделия обладают уникальными свойствами, поэтому 50% продукции, выпускаемой европейскими производителями, задействованы в автомобильной промышленности.

Воспользовавшись изоляцией для проводов с термоусадкой можно обеспечить надежную и устойчивую работу электрооборудования в автомобиле

В эту категорию соединительных элементов включены клеевые и бесклеевые термотрубки для изоляции проводов, а также термоусадочные изделия:

• клеммы;
• обжимные гильзы;
• наконечники с клеевой трубкой;
• кабельные перчатки;
• колпачки и оконцеватели;
• муфты.

Все они могут комбинироваться с термо- и не термопластичными клеевыми составами, а также герметиками.

С помощью коннекторов для проводов с термоусадкой можно защитить места соединений от механического воздействия, а также обеспечить хорошую электроизоляцию. В автомобилях такие изделия используются для сращивания кабелей, выводов и контактов, а также некоторых компонентов электродвигателя, стартера и генератора. Термоусадки обладают диэлектрическими свойствами. Большая размерная линейка позволяет покупателю подобрать изделие для защиты любого жгута или провода в автомобиле.

С помощью трубок для изоляции проводов можно герметизировать разъемы и соединения. В связи с тем, что производители современных автомобилей увеличили срок службы двигателя, а также рабочую температуру в его отсеке, резиновые фасонные детали, как и технология напыления пластмассы поверх пресс-формы, не могут исключить вероятность попадания влаги к местам стыков. С этой задачей успешно справляются термоусадки для кабелей с высоким коэффициентом сжатия. В таких изделиях обычно увеличено количество клеевого состава.

Коннекторы для проводов авто с термоусадкой защищают места соединений от механического воздействия и обеспечивают отличную электроизоляцию

В продаже также встречаются изделия, применяемые для герметизации целого пучка проводов. Они представляют собой термопластичные трубки, скомбинированные с профилями и клеевыми составами (герметиками).

Обратите внимание! Если трубка будет размещаться в подкапотном пространстве, желательно использовать изделие, которое рассчитано на эксплуатацию в условиях +135 °С и более. Для проводов в багажнике и салоне авто такие характеристики не требуются.

Правила монтажа термоусадочной трубки

Строгих правил или требований при работе с термоусадочным материалом нет. Опытные электрики отмечают ряд рекомендаций, основанных на личном опыте и механических свойствах трубки.

• Выбирать отрезок трубки нужно с запасом, поскольку при нагреве она изменяется не только в диаметре, но и в длине. Обычно уменьшение составляет не более 10-15 %, поэтому можно учитывать именно такой запас.
• Слишком короткий кусок не стоит пытаться растянуть в длину, поскольку при этом уменьшится его толщина, и изолирующие свойства не будут соответствовать заявленным. Также не пытайтесь расширить диаметр круглогубцами и другими подручными инструментами.
• Прогрев трубок большой длины начинают с середины, чтобы плавно выгнать воздух из внутренней части. Особенно это важно для ТУТ с клеевым слоем.

Изоляционным материалом можно пользоваться без фена, но не забывайте о технике безопасности.

• Прежде чем надеть трубку, убедитесь, что на контактах проводника или его изоляции нет влаги и других загрязнений.
• Отрезая кусок трубки, на его концах не должно быть заусенцев и неровной кромки. Для этого удобно пользоваться острыми ножницами.

Правила использования

Теперь, когда вы знаете, что такое термоусадка, разберем, как ее правильно использовать. Хотя производители и рекомендуют сжимать ее при помощи специального фена, но абсолютное большинство электриков и монтажников пользуется обычной зажигалкой. Применение такого способа практичнее и быстрее. Если фен следует подключать к розетке, то зажигалка позволяет изолировать материалы даже посреди чистого поля.

Внимание:

для усадки следует использовать трубки, которые полностью обжимают кабель в пределах своего диаметра. К примеру, если нужно изолировать провод толщиной 4 мм, скрепленный клипсой 6 мм, то не нужно использовать термоусадку со внутренним диаметром 25 мм, даже если у нее коэффициент сжатия 6:1.

Считаем: 4*6=24, что меньше имеющегося диаметра, поэтому плотного прилегания достичь не получится. В нашем примере лучше использовать трубку 8-10 мм с коэффициентом 4:1.

Соединять провода следует со сдвигом друг относительно друга, чтобы избежать короткого замыкания. Сначала их отсоединяют друг от друга, затем отрезают и зачищают на нужную длину, надевают трубку и спаивают или крепят при помощи клипсы. Затем термоусадка надвигается на оголенный провод. Чем нагреть термоусадочную трубку? Для этого можно использовать фен, зажигалку, горелку. То же самое проделывается со вторым проводом, после чего вся изоляция закрывается третьим слоем.

Начинать усадку рекомендуется или от середины к краям, или от одного края к другому. Не нужно сначала запаивать концы — внутри останется воздух, который вы не сможете удалить.

Не нужно греть ее чересчур сильно — полимер сжимается равномерно. Повышение температуры приведет лишь к его обугливанию или порче. Трубка должна защищать соединение с двух сторон — старайтесь делать так, чтобы она накладывалась на неповрежденную изоляцию на 2—5 см. Не жалейте материал — он стоит недорого.

Заизолированная поверхность штекера

Что лучше – термоусадка или изолента?

Кроме перечисленных преимуществ, термоусадка, в отличие от изоленты, с течением времени не разматывается. Ее легко удалить, сделав продольный разрез острым ножом или лезвием. После снятия на поверхности кабеля не остается липких следов от клея. При работе с большим числом проводов в тесном пространстве трубки значительно удобнее, поскольку не нужно наматывать ленту.

Однако изоляционная лента имеет неоспоримое преимущество при работе с деталями сложной формы. Особенно это актуально для изоляции массивных разъемов, клемм и различной арматуры.

Как провести изоляцию проводов

Быстро заизолировать проводку можно, если под рукой имеется термоусадка.

• Проверяем, чтобы на поверхности не было пыли, грязи, влаги. В противном случае клеевой слой не прилипнет.
• Крепим материал рядом с местом, которое требует изоляции.
• Теперь наматываем полотно спирально, слегка подтягивая его вниз, пока не дойдём до целого (неповреждённого) участка.
• Правильно будет отрезать кончик полоски при помощи бокорезов. Вид будет аккуратным.

Если термоусадка имеет ширину больше, чем повреждённый участок, требующий ремонта, достаточно несколько раз обернуть ей в одном месте.

Свойства изоляционной трубки

Рабочие характеристики термоусадки проявляются благодаря использованию при производстве специальных термополимеров. Последние под воздействием высоких температур могут как сжиматься, так и расширяться. Следовательно, трубку достаточно одеть на проводник, а затем прогреть обычной зажигалкой или же строительным феном.

Какой бы хороший ни был материал, очень важно правильно подобрать его для конкретной ситуации. В силу этого основное свойство термоусадки заключается в ее способности менять диаметр и толщину. Большим преимуществом является широкий диапазон температур, а также цветовой палитры изделий. Последнее качество дает возможность использовать термотрубки для маркировки проводников и кабеля. Чтобы контролировать качество коммутации электротехники, зачастую применяют прозрачную трубку.

Основные характеристики

Для термоусадочных трубок основное техническое свойство — коэффициент усадки, который варьируется в пределах 200−600%. В силу этого каждая трубочка имеет определенные размеры до начала работ и по завершении термической обработки. Производители обозначают этот коэффициент, как пропорцию, например, 2:1, 3:1 и пр., тем самым указывая на способность изделий к сжатию в 2, 3 и более раз.

Термоусадка, обработанная клеевым составом, обеспечивает герметичность соединения, гидроизоляцию, а также антикоррозийную защиту. Под высокотемпературным воздействием клей плавится, а после остывания улучшает прочность и устойчивость изделий к механическим воздействиям.

Очень удобен высокий усадочный коэффициент при проведении работ в сложных условиях, Например, если проводники имеют множество поворотов и изгибов. В подобных ситуациях кембрики с большой усадкой гораздо легче надеть. Важный фактор — размеры термоусадочной трубки до и после нагрева. Эту информацию производитель обозначает при маркировке в виде значка дроби.

Вам это будет интересно Кабель ВВГнг A LS: расшифровка маркировки и характеристики

Выбрать подходящий материал не так сложно, как может показаться на первый взгляд. Вполне достаточно, чтобы термокембрик можно было свободно надеть на место коммутации, без каких-либо повреждений. Идеальный вариант, если изделие будет больше проводника на 10%. Затем в процессе усадки трубочка уменьшится на 10−15%, обеспечивая плотное прилегание.

Назначение изделий

Основное предназначение термоусадки состоит в изоляции токопроводящих жил. Ввиду электроизоляционных свойств и простоте монтажа изделия, им все чаще заменяют обычную изоленту.

Сегодня подобную продукцию, используемую для защиты коммутации проводников, можно без труда найти на полках магазинов электротоваров. Востребованность термокембриков в качестве материала для изоляции состоит в способности уменьшать свои размеры под действием тепла. Нужная температура усадки составляет не более 120 °C.

Сегодня производители предоставляют широкий ассортимент цветовой гаммы и размеров термоусадочных трубок. Благодаря этому они применяются не только для изоляции, но и для безошибочного определения в будущем назначения изолированного проводника.

Так, многие электрики при обработке проводников постоянного тока используют красные трубки для плюса, а черные — для минуса. Пятижильный электрокабель маркируют следующим образом:

• черный, коричневый, а также белый цвет — фазные жилы;
• синий — 0;
• желтый или зеленый — заземление.

Использование термоусаживающейся трубки для отметки жил очень удобно, ведь ее не нужно размещать по всей длине проводника. Требуется только небольшой кусочек изделия натянуть поверх изоляционного слоя на конец провода. Этот материал очень надежен, устойчив к внешнему воздействию и температурным перепадам. Эксплуатационный срок термотрубки составляет не менее 20 лет. Это долговечные, бюджетные и простые в применении изделия.

Описание

До 50-х годов ХХ века для изоляции оголенных жил электропроводов использовалась ПВХ лента. Более удобным средством для соблюдения той же цели стало изобретение кембрика. Это относительно жесткие полые трубки из аналогичного с изолентой материала. На них наносили надписи, а для фиксации на кабеле достаточно было воспользоваться открытым огнем и плоскогубцами для зажима расплавленных кромок.

Сегодня в качестве альтернативы чаще стали применять разноцветную изоляцию из термополимеров.

Обратите внимание! Свойством таких трубок является усадка под воздействием горячей воды или пара, нагретого воздуха или открытого огня.

При этом сужение происходит в диаметральном (в 2-6 раз), а не продольном направлении (от 7 до 20 %). И только на той части, на которую оказывается термическое давление. Таким образом образуется толстостенная изоляционная защита оголенных узловых контактов.

Технология нанесения термоизоляции

Ленты для изоляции труб наносятся очень легко. Важно правильно выбрать место соединения. Как правило, для соединений труб используются специальные муфты (их также можно приобрести в строительных супермаркетах вроде «Леруа Мерлен»).

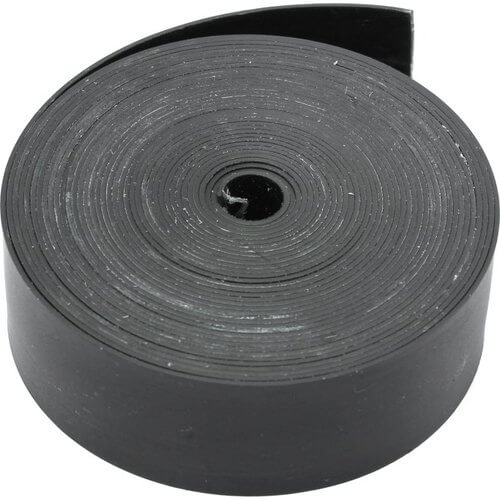

Трубы небольшого диаметра можно изолировать самостоятельно с помощью термоусадочной лентой. Для этого понадобятся следующие инструменты:

• газовая горелка для разогрева поверхности трубы (при использовании термоусадочной ленты);
• синтетические кисти и валики, жесткие металлические щетки;
• емкости и лотки для грунтовки;

Материал наносится только на подготовленную поверхность: предварительно очищенную и обезжиренную. Трубы очищают от окалины и ржавчины.

На подготовленную поверхность наносится грунтовка, разбавленная специальным растворителем. Затем на обработанную трубу наматывают изоляционную ленту по диагонали.

Плюсы и минусы

Преимущества ТУТ состоят в том, что она не подвергается механическим воздействиям, вследствие своего уплотненного охватывания изолируемых частей. Так же это простой и эффективный способ для защиты.

При воздействии высоких температур, термоусадка становится более жесткой и прочной. Кроме этого такой способ дает хороший результат на долгие годы. Данный метод широко используется и в других целях.

Недостатками термоусадки является невозможность использования повторно, а также цена на данный товар достаточно высока по сравнению с изолентой.

Преимущества

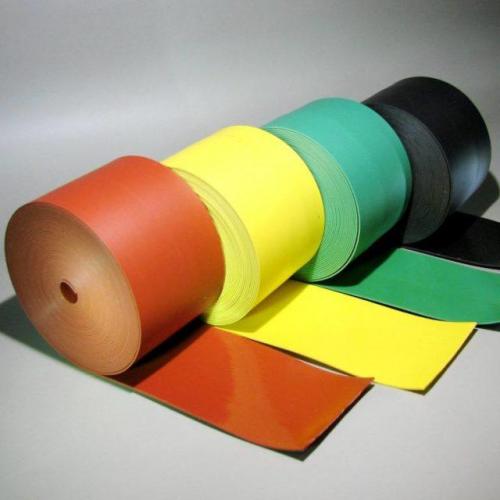

Гидроизоляционные материалы значительно продлевают срок службы водопроводных и других видов труб. Лента с функцией термоусадки— один из самых популярных материалов для герметизации труб — всех других мест, где требуется изоляция. Термоусадочная лента для труб отопления может применяться как для систем водоснабжения, так и для труб с химически агрессивными носителями.
