Установка парктроника своими руками позволяет сэкономить на услугах автосервиса и повысить уверенность в навыках автоэлектрики. В статье рассмотрим схему и правила установки парктроников, а также советы по монтажу на автомобиле. Узнаете, как выбрать место для установки датчиков и подключить их к электросистеме. Также предоставим видеоинструкцию, которая поможет на каждом этапе, делая процесс доступным для новичков.
Парктроник – из чего состоит электронное приспособление?
Устройство, о котором идет речь, часто называют парковочным радаром. Это специализированная система, использующая ультразвуковые датчики для определения размеров автомобиля. Парктроник информирует водителя о наличии препятствий на пути движения. Установленный на автомобиле парковочный радар предоставляет следующие преимущества:
- помогает избежать столкновений с другими транспортными средствами на узких участках и в пробках;
- облегчает процесс парковки в условиях плохой видимости и недостаточного освещения;
- компенсирует мертвые зоны, в которых водитель не может увидеть препятствия.
На сегодняшний день на рынке представлено множество моделей парктроников от различных производителей. Однако принцип их работы остается неизменным: датчики устройства отправляют ультразвуковые сигналы, которые фиксируют препятствия и предупреждают водителя с помощью звуковых и световых сигналов. В последнее время многие парковочные радары дополнительно оснащаются видеокамерами, которые выводят изображение препятствий на небольшой экран перед водителем, что значительно упрощает маневрирование.
Парктроники состоят из электронного блока, основных исполнительных элементов – датчиков, комплекта проводов и индикаторов оповещения. Эти устройства обычно классифицируются по типу сигнализации о препятствиях и количеству используемых ультразвуковых датчиков. Самые простые модели издают только звуковые сигналы, в то время как более современные могут отображать важную информацию на дисплее.
Чем больше датчиков включено в радар, тем эффективнее он работает благодаря расширенному углу обзора. Однако стоит отметить, что установка таких парктроников с множеством ультразвуковых датчиков может быть довольно сложной задачей. Не каждый автомобилист сможет справиться с запутанными проводами и правилами их подключения. Важно помнить, что процесс монтажа парковочного радара будет тем более сложным, чем больше датчиков в устройстве. Будьте готовы к этому, выбирая новейшую модель для своего автомобиля.
Установка парктроника своими руками – задача, которая может показаться сложной, но многие эксперты уверены, что с правильным подходом и базовыми знаниями в области автоэлектрики это вполне осуществимо. Специалисты отмечают, что для успешной установки необходимо ознакомиться с инструкцией к устройству, а также изучить схемы подключения. Важно иметь под рукой необходимые инструменты и материалы, такие как мультиметр, отвертки и изолента.
Эксперты подчеркивают, что ключевым моментом является правильный выбор места для установки датчиков, что обеспечит их максимальную эффективность. Также стоит уделить внимание качеству проводки и соединений, чтобы избежать проблем в будущем. С практикой и терпением любой автолюбитель может освоить навыки, необходимые для установки парктроника, что не только сэкономит деньги, но и даст уверенность в своих силах.
Монтаж парковочного радара – с чего начнем?
Установка любых видов парктроников выполняется по одной схеме. Она состоит из трех этапов:
- Размещение УЗ-датчиков.
- Монтаж экрана, если таковой имеется.
- Непосредственно подключение устройства.
Максимально подробно узнать о том, как установить парктроник своими руками, можно из инструкции, прилагаемой к конкретной модели радара. Для монтажа интересующих нас приспособлений следует приобрести растворитель 646, изоляционную и малярную ленты, шуруповерт (вместо него можно использовать электрическую дрель), набор рожковых и торцевых ключей, обыкновенный строительный гвоздь небольшой толщины либо шило, маркер и рулетку, фрезу или сверло. После приобретения парктроника и всех указанных выше инструментов можно приступать к монтажу датчиков. Этот процесс очень ответственный. От того, насколько правильно вы установите датчики, напрямую зависит качество работы парковочного радара и длительность его безаварийной эксплуатации.
Вам нужно внимательно изучить инструкцию и узнать из нее оптимальные параметры монтажа УЗ-измерителей. Ориентируясь на рекомендации производителя, осуществляете разметку (при помощи маркера и рулетки) на бампере своего транспортного средства, определяя точки размещения датчиков. Обязательно осмотрите бампер с внутренней стороны. Нередко там присутствуют элементы, которые могут помешать установке датчиков. Если таковые имеются, намечаемые точки следует сдвинуть. После разметки загоняете авто на яму либо поднимаете его на эстакаду и демонтируете бампер. Заранее подготовьте ровную поверхность, на которую вы уложите снятую конструкцию.
Следующий шаг – прокалывание бампера (гвоздем, шилом) в отмеченных точках. Эту операцию нужно выполнять крайне аккуратно. Заметим, что обойтись без нее нельзя. Проколы позволят правильно отцентрировать фрезер либо сверло и указать места расположения отверстий на внутренней стороне бампера. Теперь нужно высверлить «дыры» в бампере. Здесь очень важно, чтобы сверло входило в него перпендикулярно, без малейших отклонений. Все УЗ-измерители обязаны устанавливаться строго по горизонтали. Если монтаж будет выполнен со смещением, эффективность функционирования радара будет минимальной.
Читайте также:
Перед сверлением желательно наклеить малярную ленту на бампер. Тогда вы точно не повредите его лакокрасочное покрытие.
После сверления можно устанавливать УЗ-датчики. На них имеется маркировка (английские буквы). Монтаж ультразвуковых приспособлений осуществляется в алфавитном порядке. Другими словами, начинать установку всегда следует с датчика с литерой А. Затем ставить измеритель с маркировкой В и так далее. Первый датчик монтируется на крайней левой точке, последний – на крайней правой. Установив все УЗ-измерители, закрепите в общий жгут все провода, которые идут от датчиков. Зафиксировать проводку можно хомутами-стяжками либо изоляционной лентой. Теперь ставьте бампер назад и заводите через технологическое отверстие жгут проводов в багажник.
| Этап установки | Необходимые инструменты и материалы | Возможные проблемы и их решения |
|---|---|---|
| Разметка мест для датчиков | Рулетка, маркер, дрель, сверла по металлу/пластику, малярный скотч | Неправильное расположение датчиков, повреждение кузова. Решение: тщательная разметка, использование защитных накладок при сверлении. |
| Сверление отверстий | Дрель, сверла по металлу/пластику, защитные накладки | Повреждение кузова, сколы краски. Решение: использование защитных накладок, аккуратное сверление. |
| Установка датчиков | Датчики парктроника, герметик | Неправильная установка датчиков, повреждение проводов. Решение: соблюдение инструкции по установке, аккуратная работа с проводами. |
| Прокладка проводов | Провода, изолента, стяжки | Повреждение проводов, замыкание. Решение: прокладка проводов в защитных гофрах, использование изоленты и стяжек. |
| Подключение блока управления | Блок управления парктроником, проводка, мультиметр | Неправильное подключение, короткое замыкание. Решение: использование схемы подключения, проверка напряжения мультиметром. |
| Подключение к питанию | Провода, предохранители | Неправильное подключение, перегрузка цепи. Решение: использование предохранителей, правильное подключение к источнику питания. |
| Настройка и проверка | Инструкция по настройке парктроника | Неправильная настройка, неисправность датчиков. Решение: использование инструкции по настройке, проверка работоспособности датчиков. |
Интересные факты
Вот несколько интересных фактов о установке парктроника своими руками и становлении автоэлектриком:
-
Основы электроники: Установка парктроника требует базовых знаний в электронике, таких как понимание работы датчиков, схем и подключения проводов. Это может стать отличной основой для дальнейшего изучения автоэлектрики, включая более сложные системы, такие как сигнализация или мультимедиа.
-
Практическое применение: Установка парктроника своими руками не только экономит деньги на услугах автосервиса, но и дает возможность владельцу автомобиля лучше понять его электронику. Это знание может быть полезным в будущем для самостоятельного ремонта и обслуживания автомобиля.
-
Разнообразие технологий: Современные парктроники могут использовать различные технологии, такие как ультразвуковые или радиочастотные датчики. Изучение этих технологий и их принципов работы может открыть новые горизонты для автоэлектриков, позволяя им разрабатывать и устанавливать более сложные системы помощи водителю.
Ставим дисплей и подключаем устройство – действуем аккуратно

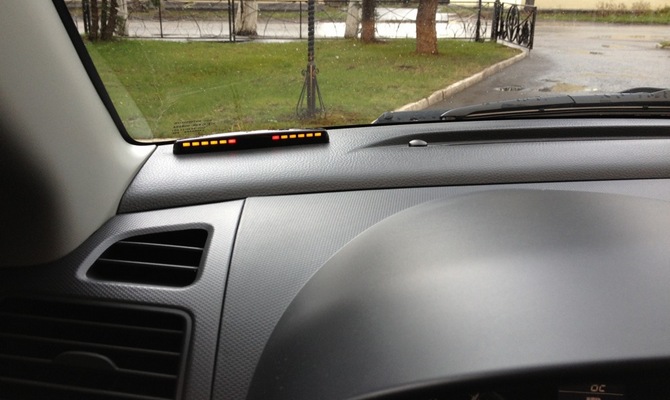

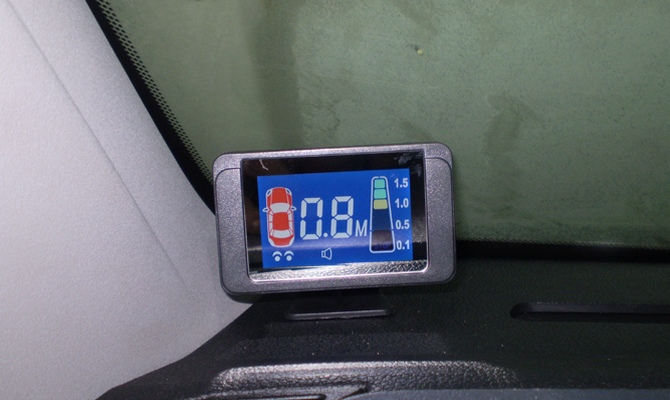

Если вы решили установить на свой автомобиль современный парктроник, вам предстоит немного поработать над монтажом дисплея. Он может быть представлен в виде узкой полоски, отображающей уровень сигнала от датчиков, или в виде компактного жидкокристаллического экрана. Установка дисплея возможна в любом месте салона, и выбор его расположения остается за водителем. Главное, чтобы вам было удобно наблюдать за ним во время парковки задним ходом и маневрирования.
Корпус дисплея крепится с помощью двухстороннего скотча. Не забудьте предварительно обезжирить поверхность, на которую будет установлен экран. Затем необходимо провести проводку через обшивку салона. Эта задача может вызвать определенные трудности, но ее выполнение обязательно. Не рекомендуется прокладывать провода под обшивкой пола, так как существует риск их повреждения ногами водителя или пассажиров. Специалисты рекомендуют скрывать проводку в потолочной обшивке. Далее остаются небольшие детали – соединение экрана и датчиков в единую систему. Это делается с помощью проводов, которые идут в комплекте с парковочным радаром. Процесс подключения выглядит следующим образом:

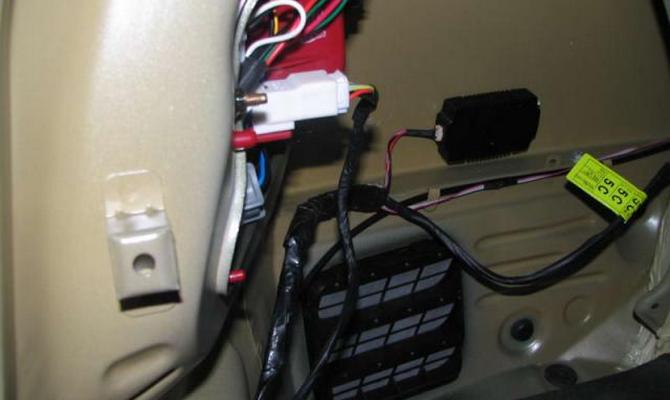

- В багажнике, куда вы вывели жгут от датчиков, устанавливаете блок управления радаром. Его нужно надежно закрепить с помощью скотча.
- Подключаете все провода, формируя единую систему. На этом этапе вам понадобится инструкция к устройству, в которой подробно описана схема подключения парктроника. Обычно эта процедура не вызывает затруднений у автомобилистов, так как разъемы на проводах подходят только к определенным гнездам. Перепутать их практически невозможно.
- Проверяете работу установленного парковочного радара. Лучше всего это делать в месте с низким уровнем движения (например, на парковке или во дворе вашего дома).
Не стоит выезжать на оживленные дороги без предварительной проверки парктроника. Вам нужно привыкнуть к работе устройства и четко понять, на какой высоте и на каком расстоянии от препятствия радар подает сигнал тревоги. Разобравшись с нюансами, вы можете смело выезжать на улицы своего города. Устанавливая на автомобиль современные устройства – навигаторы с видеорегистраторами, продвинутые бортовые компьютеры, музыкальные системы и глушилки автосигнализаций, не забудьте также о монтаже парковочного радара. С этим устройством вы будете чувствовать себя гораздо увереннее на городских улицах!
Настройка и тестирование парктроника после установки
После завершения установки парктроника важно правильно настроить и протестировать устройство, чтобы убедиться в его корректной работе. Этот этап включает в себя несколько ключевых шагов, которые помогут вам избежать возможных проблем в будущем.
-
Читайте также:
1. Подключение питания и проверка работы индикаторов. Первым делом необходимо подключить питание парктроника. Обычно это делается через провод, который подключается к задним фонарям автомобиля. После подключения включите зажигание и проверьте, загораются ли индикаторы на панели управления парктроника. Если индикаторы не светятся, проверьте правильность подключения проводов и наличие питания.
2. Калибровка датчиков. Многие современные парктроники требуют калибровки датчиков. Это может включать в себя установку расстояния, на котором датчики будут срабатывать. Для этого необходимо следовать инструкциям производителя, которые обычно включают в себя размещение объекта на определенном расстоянии от датчиков и нажатие кнопки калибровки. Убедитесь, что все датчики правильно откалиброваны, чтобы избежать ложных срабатываний.
3. Тестирование на различных расстояниях. После калибровки важно протестировать парктроник на различных расстояниях. Для этого можно использовать предметы разного размера и формы, чтобы убедиться, что система правильно определяет расстояние до препятствий. Начните с больших объектов, постепенно переходя к меньшим. Обратите внимание на звуковые сигналы и визуальные индикаторы, чтобы убедиться, что они соответствуют расстоянию до объекта.
4. Проверка работы в различных условиях. Не забудьте протестировать парктроник в различных условиях освещения и погодных условиях. Например, проверьте его работу в темноте и при ярком солнечном свете. Это поможет убедиться, что датчики работают корректно в любых условиях.
5. Регулярное обслуживание. После успешного тестирования не забывайте о регулярном обслуживании парктроника. Периодически проверяйте состояние датчиков, очищайте их от грязи и пыли, а также следите за работой системы. Это поможет продлить срок службы устройства и обеспечить его надежную работу.
Следуя этим шагам, вы сможете настроить и протестировать парктроник, что обеспечит его эффективную работу и повысит безопасность при парковке вашего автомобиля.
Вопрос-ответ
Можно ли самому установить парктроник?
Установку дополнительного оборудования, такого как парктроник, вполне можно выполнить самостоятельно, если есть основные представления об устройстве автомобиля, способе крепления обшивки, электрической разводки. Также потребуется шуруповерт (дрель), отвертки, ключи и умение всем этим пользоваться.
Можно ли установить парковочные датчики самостоятельно?
Да, вы можете установить парковочные датчики самостоятельно. Самостоятельная установка — это бюджетный вариант, позволяющий снизить общую стоимость установки парковочных датчиков.
Сколько стоит установить парктроник?
Цены на установку парктроников варьируются от 2500 до 10 000 рублей в зависимости от автомобиля.
-
Читайте также:
Сколько вольт должно приходить на датчик парктроника?
Парктроник запитывается от сети 12 В. Желательно брать питание от лампы заднего хода либо использовать альтернативные варианты при подключении передних датчиков.
Советы
СОВЕТ №1
Перед началом установки парктроника внимательно изучите инструкцию к устройству. Это поможет вам понять, какие инструменты и материалы понадобятся, а также особенности подключения и настройки системы.
СОВЕТ №2
Обязательно подготовьте рабочее место. Убедитесь, что у вас есть достаточно света и пространства для работы, а также все необходимые инструменты под рукой, такие как отвертки, мультиметр и изолента.
СОВЕТ №3
При установке датчиков парктроника следите за их правильным расположением. Они должны быть установлены на одинаковом расстоянии от края бампера и на уровне, соответствующем рекомендациям производителя, чтобы обеспечить максимальную эффективность работы системы.
СОВЕТ №4
После завершения установки проведите тестирование парктроника. Проверьте, как он реагирует на препятствия, и убедитесь, что все датчики работают корректно. Это поможет избежать проблем в будущем и гарантирует вашу безопасность на дороге.
