Устройство, принцип работы и самостоятельная регулировка карбюратора К126Г

Каждый автовладелец стремится поддерживать машину в оптимальном техническом состоянии. И чем автомобиль современнее, тем сложнее его обслуживать своими руками.

Но многие продолжают активно ездить на авто, под капотом которых располагается карбюраторный двигатель. И к числу популярных и востребованных карбюраторных систем смело можно отнести К126Г.

Причём К126 имеет множество модификаций. И каждая из них устанавливается на определённые транспортные средства. В этом случае речь идёт об автомобилях УАЗ.

Особенности устройства

Карбюратор рассматриваемой модели имеет довольно простую регулировку, а также возможность самостоятельной настройки.

Не зря К126Г активно начали ставить на автомобили из семейства УАЗ. Всего на них может стоять 3 вида карбюраторов:

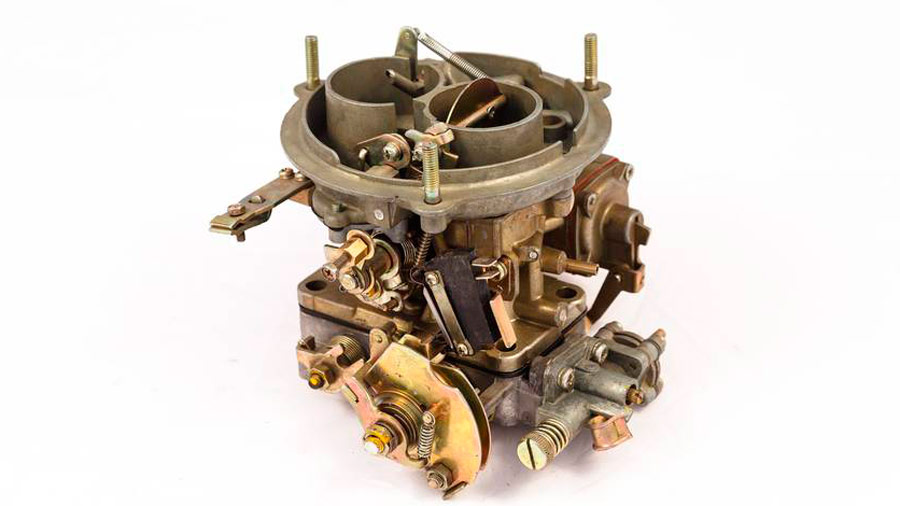

• К151;

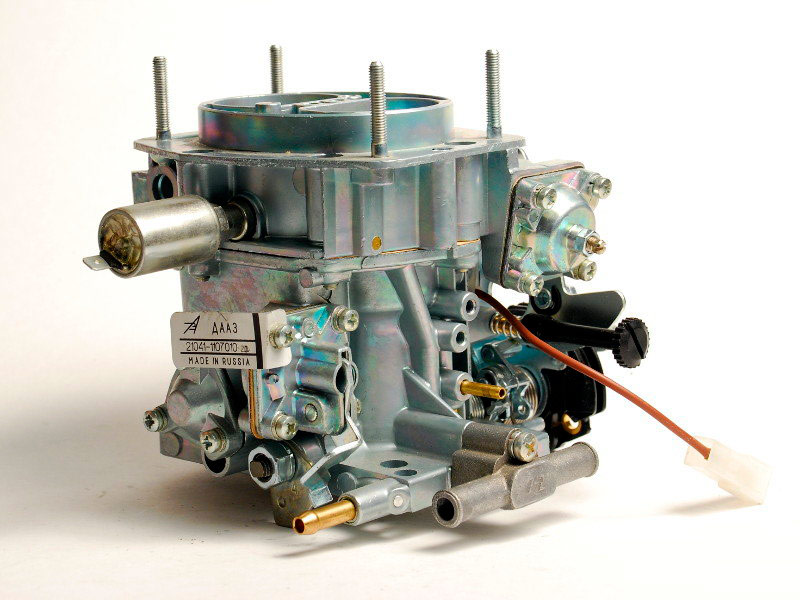

• ДААЗ Солекс;
• К126Г.

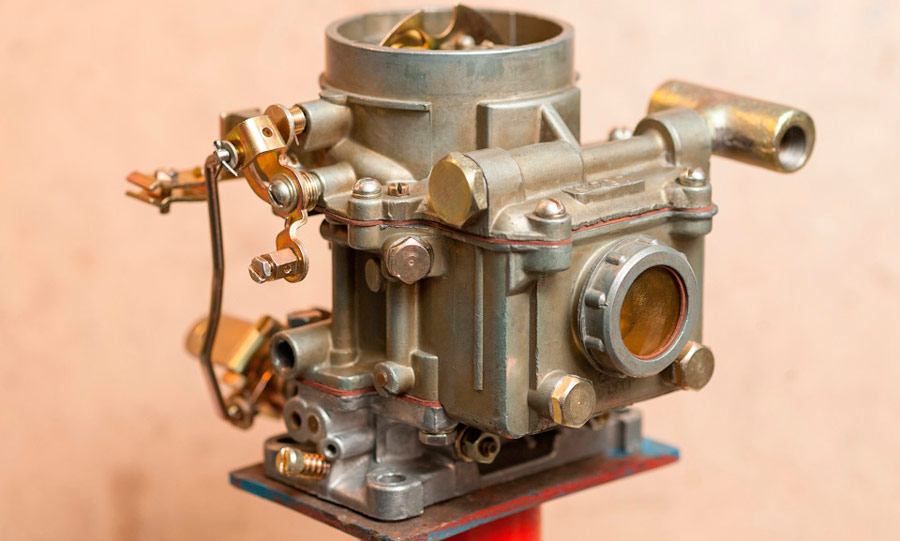

Причём последний вариант чаще всего встречается на машинах этой марки. К126Г включают в базовую комплектацию УАЗ Буханка. Также его активно ставят на УАЗ Хантер, а также УАЗ Патриот.

Этот карбюратор идеально подходит двум уазовским моторам. Это УМЗ 417819 и УМЗ 421810.

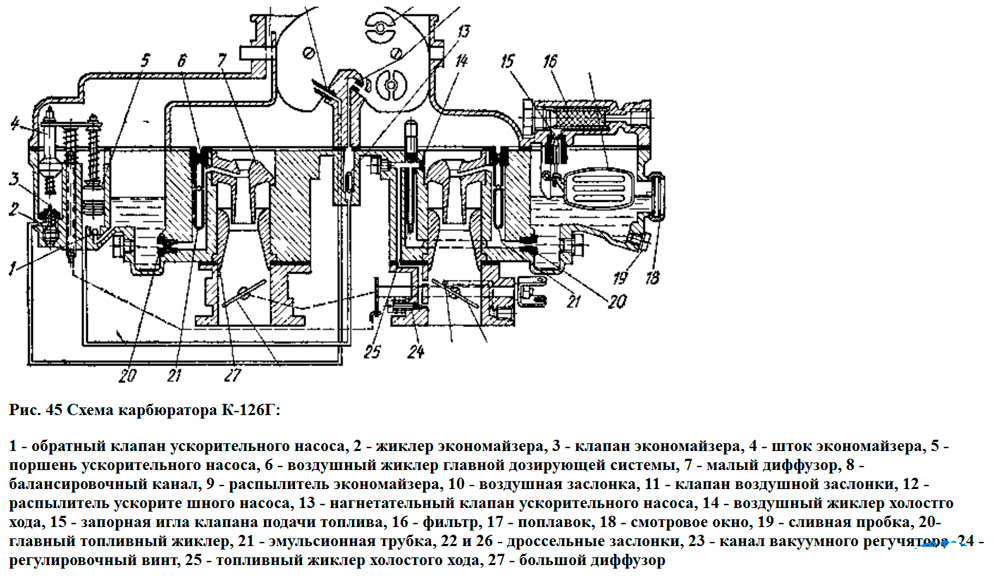

Конструктивно рассматриваемый карбюратор состоит из:

• насоса-ускорителя;
• устройства для дозировки горячего в первой камере;
• устройства дозирования во второй камере;
• экономайзера;
• воздушной заслонки;
• механизма холостого хода.

Также в устройстве имеется ряд дополнительных и мелких элементов. Но каждый из них направлен на поддержание и улучшение работы всей системы.

Эксперты отмечают, что карбюратор К126Г является важным элементом в системе питания двигателей малой мощности. Его устройство включает в себя корпус, поплавковую камеру, жиклеры и дроссельные заслонки, что обеспечивает оптимальное смешивание топлива с воздухом. Принцип работы карбюратора основан на создании разрежения, которое засасывает топливо из поплавковой камеры через жиклеры. Это позволяет поддерживать необходимую пропорцию смеси для эффективного сгорания.

Самостоятельная регулировка карбюратора К126Г требует внимательности и знаний. Эксперты рекомендуют сначала проверить уровень топлива в поплавковой камере и при необходимости отрегулировать его с помощью поплавкового механизма. Затем следует настроить холостой ход, изменяя положение винта регулировки. Важно также обратить внимание на обогащение смеси при запуске двигателя в холодную погоду. Правильная настройка карбюратора не только улучшает работу двигателя, но и способствует снижению расхода топлива и уменьшению выбросов вредных веществ.

Как это работает

В случае с карбюратором К126Г предусмотрено сразу 2 камеры, где происходят процессы смешивания рабочей топливовоздушной смеси. Это определённые пропорции топлива и кислорода.

Когда в замке зажигания проворачивается ключ, топливо начинает поступать в первую из камер. Затем, по мере увеличения крутящего момента, образуется и во второй камере.

Конструктивные элементы карбюраторной системы позволяют пропустить в камеры строго дозированное количество топлива и воздуха. Это позволяет сформировать смесь с оптимальными пропорциями.

Если же двигателю, который работает под высокой нагрузкой, а также на больших оборотах, нужна обогащённая смесь, тогда своё слово говорит экономайзер.

С помощью электромагнитного клапана повышается расход воздуха, что происходит через находящуюся в постоянно открытом положении воздушную заслонку. Тем самым смесь обогащается.

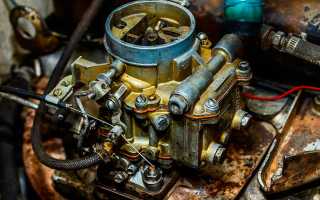

Карбюратор К 126Г

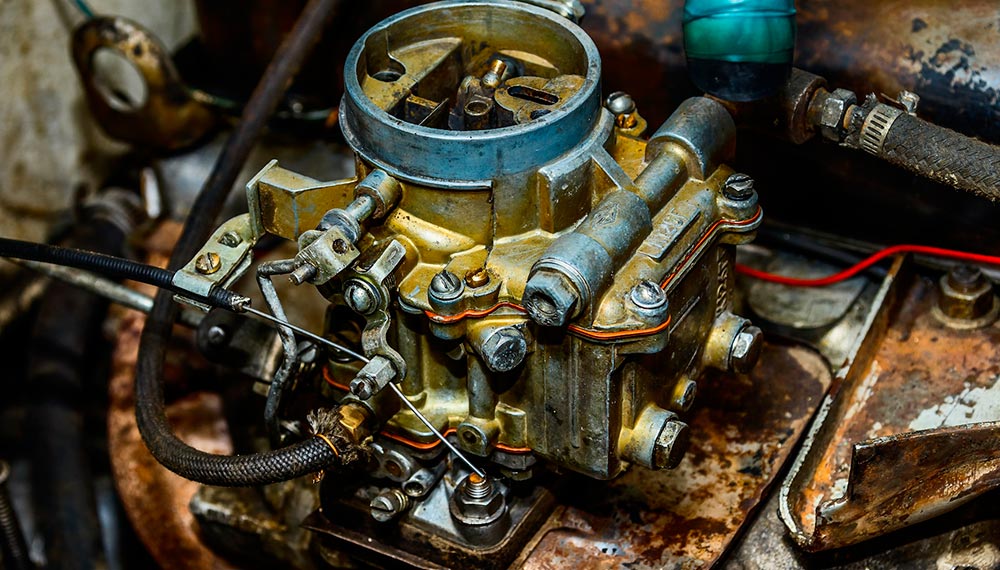

Как выполняется настройка

Теперь можно переходить к вопросу о регулировке карбюратора типа К126Г.

Задача не самая сложная. В особенности для тех, кто уже имел дело с другими карбюраторами.

Перед тем как настроить своими силами этот карбюратор серии К 126 с пометкой Г, нужно знать, зачем вообще это делается. Регулировка применяется в ситуациях, когда необходимо устранить возникший сбой в работе системы. Также мероприятие проводится с целью повысить продуктивность работы устройства.

Самостоятельная регулировка изучаемого карбюратора К126Г может осуществляться по разным параметрам, включая расход топлива:

• стабилизировать работу насоса-ускорителя;
• установить минимальные параметры для холостого хода;
• проконтролировать качество соединений в карбюраторном узле;
• сократить расход горючего в зависимости от режима эксплуатации;
• поднять или снизить поддерживаемый постоянный уровень топлива внутри поплавковой камеры;
• проверить эффективность и результативность срабатывания при активации экономайзера;
• отрегулировать пропускную способность со стороны жиклёров.

Важно учитывать, что регулировка по любому из этих параметров всегда проводится лишь при условии выключенного двигателя.

В зависимости от ситуации, может потребоваться дождаться полного остывания ДВС. В других же случаях, наоборот, работать на прогретом моторе и проверять правильность настроек.

Чаще всего требуется регулировать расход смеси, состоящей из горючего и воздуха.

Одним из ключевых преимуществ карбюратора К126Г является то, что для регулировки разбирать всю конструкцию не обязательно. Все необходимые мероприятия можно выполнить, просто подняв капот.

Простая но эффективная доработка карбюратора К126

Регулировка расхода

Поскольку в основном требуется в случае с К126Г регулировка расхода топлива, то изучать карбюратор и его настройки будет логично начать с этого пункта.

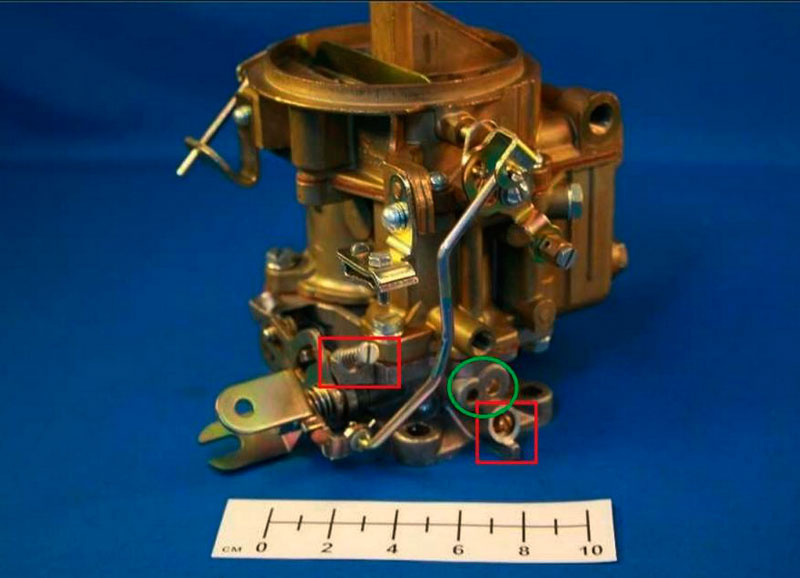

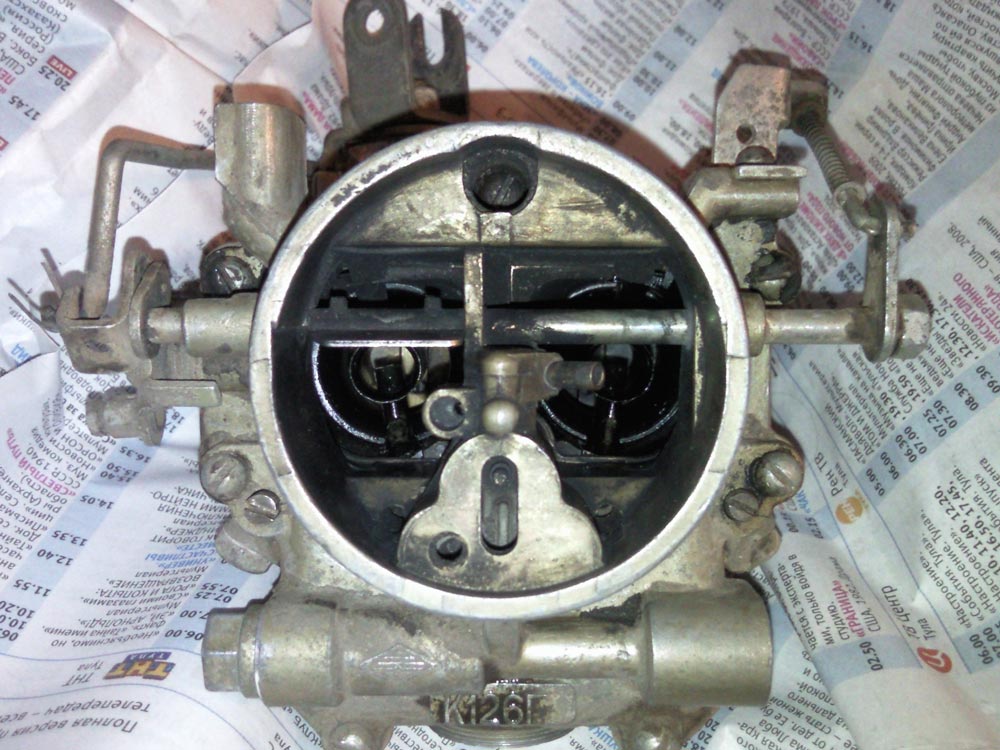

На корпусе устройства предусмотрены 2 небольших винта. Каждый из этих винтов отвечает за управление подачей смеси к цилиндрам двигателя. И это винты качества.

Если посмотреть сбоку около привода дроссельной заслонки, то там будет установлен ещё один винт. Это уже винт количества. Его основная задача в обеспечении необходимого объёма топлива, которое поступает в двигатель для последующего смешивания и сгорания.

Если требуется регулировка расхода топлива и перед вами находится карбюратор модели К126Г, тогда потребуется выполнить следующие манипуляции:

• Заглушить мотор и дождаться его полного остывания. Работать нужно при холодном двигателе. Когда он остынет, следует закрутить винты качества. Делайте это до упора.
• Теперь каждый из винтов необходимо открутить. Ровно на 3 оборота.
• Заводите мотор и ждите, чтобы ДВС вышел на свою нормальную рабочую температуру.
• С помощью винта количества нужно задать частоту вращения двигателя примерно на 600 оборотах за минуту. Делается это путём постепенного подкручивания регулировочного винта.
• Теперь закручивается винт качества со стороны первой камеры. Делать это нужно до момента, пока не появятся явные признаки нестабильной работы силовой установки. То есть будет ощущаться нехватка топлива.
• Дождавшись первого сбоя в работе, винта качества следует провернуть назад буквально на 1/8 от полного оборота. При этом следите, чтобы двигатель функционировал ровно.
• Аналогичную регулировку следует выполнить с использованием винта качества, но уже от второй камеры.
• Затем, взявшись за винт количества, установить нормальные обороты холостого хода. Это около 900-1000 оборотов за минуту.

Как видите, настройка карбюратора в плане нормализации расхода топлива на модели К126Г не представляет собой ничего сложного.

Но для водителя важно понимать, что и зачем он делает на каждом из этапов. Только в этом случае настройка обеспечит нужный результат.

Что указывает на неисправности

У карбюратора рассматриваемой модели К126Г есть свои неисправности, характерные именно для этого устройства.

В основном все они имеют отношение к сокращению пропускной способности жиклёров, выработке ресурса насоса, а также к зазорам в дроссельных заслонках. Поэтому периодически автовладельцы сталкиваются разбалансировкой работы холостого хода. В итоге мотор заливает, либо он ощущает острую нехватку горючего. Смесь оказывается обеднённой.

Есть несколько признаков, указывающих на то, что карбюратору требуется ремонт или регулировка:

• резко повышается количество расходуемого горючего;
• при высоких оборотах проявляются перебои, машина движется рывками;
• двигатель запускается не с первого раза, неуверенно и нестабильно;
• при движении появляется нехарактерный для нормально настроенного двигателя шум;
• во время поездок ощущаются вибрации, которых раньше не было;
• при торможении, либо же при резком наборе скорости из выхлопной трубы активно выходит густой чёрный дым.

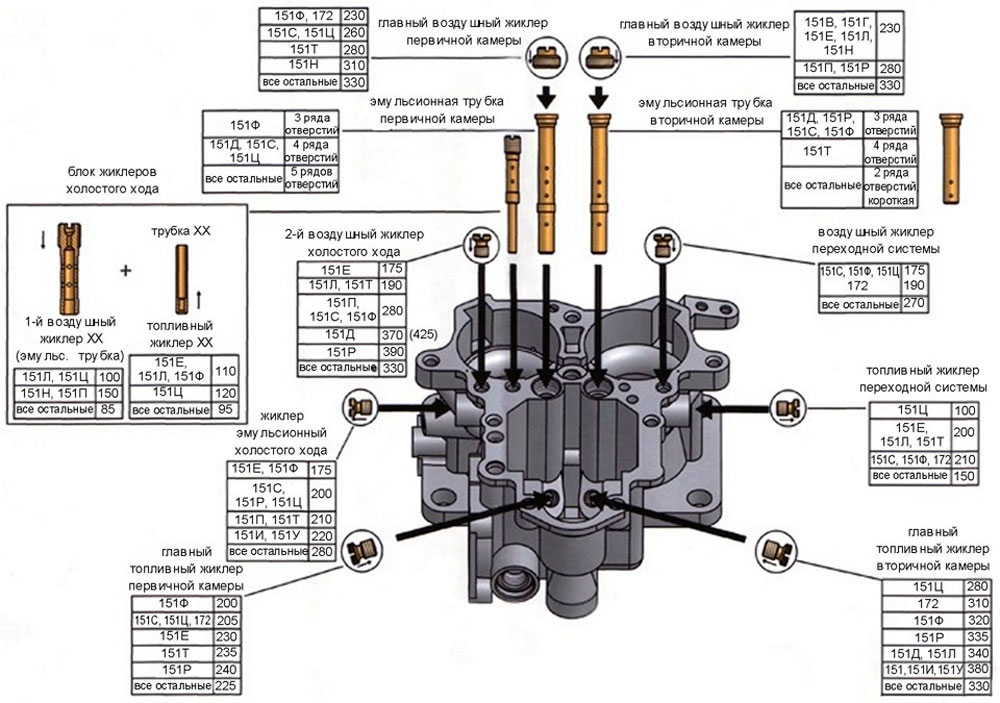

В работе любого карбюратора, включая К126Г, огромную роль играют установленные жиклёры. Фактически это пробки, в которых имеется несколько отверстий конкретного диаметра. За счёт этих отверстий проходит воздух или горючее. Это позволяет своевременно формировать топливовоздушную смесь.

Но при заливке топлива низкого качества жиклёры начинают загрязняться. Из-за засорения мотор не получает необходимое количество топлива.

Поэтому одной из задач является очистка этих самых жиклёров. Преимущество системы в том, что разбирать узел не требуется. Каждый из жиклёров можно отдельно извлечь из корпуса без сложных демонтажных работ.

Карбюратор Газ 24 К-126Г (ГМ) Обзор и разборка – GAZ ROD Гараж

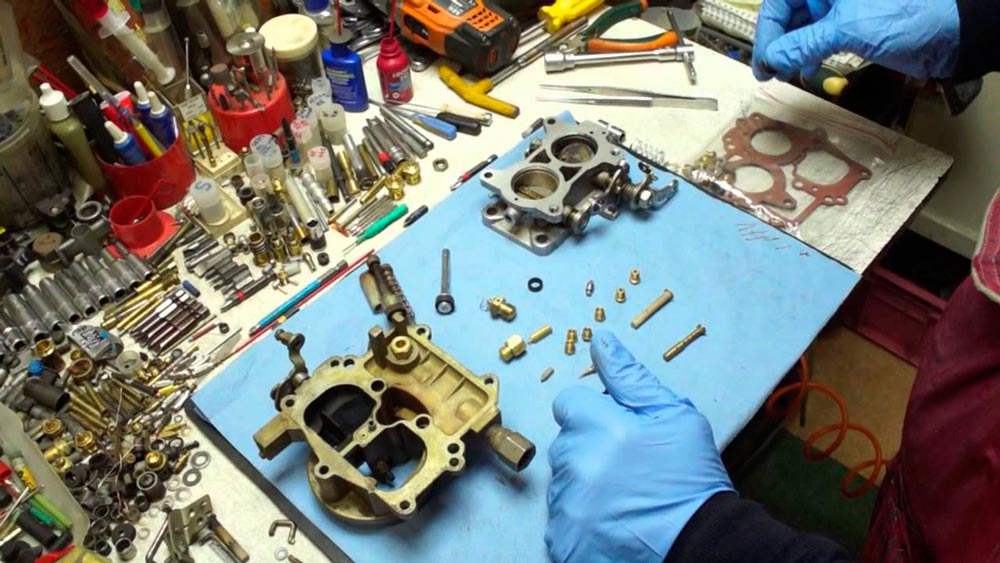

Разборка

Увы, не всегда одними только вращениями винтов можно выполнить настройку карбюраторной системы.

В некоторых случаях, когда карбюратор имеет серьёзные загрязнения, его придётся демонтировать, а затем чистить и настраивать.

Вообще снять с машины К126Г не так сложно. Достаточно отключить все разъёмы, шланги и магистрали, открутить гайки и со шпилек, прихватив и прокладку, снять узел.

Куда сложнее разобрать карбюратор на отдельные компоненты, его составляющие.

Главная задача, из-за которых проводится разборка, — это промывка всех внутренних полостей. Часто из-за их загрязнения не удаётся обычным образом настроить систему и вернуть карбюратору стабильную работу.

Такие мероприятия относятся к регулировке, а не являются ремонтными работами.

Приступать к разборке нужно лишь при условии, что перед этим корпус и внешние элементы были тщательно очищены от загрязнений. В этой ситуации отличным помощником станет очиститель для карбюраторов.

Разбирается К126Г согласно такому алгоритму:

• сначала нужно расшплинтовать крепления тяги имеющегося рычага;
• затем следует извлечь из появившегося отверстия конец тяги, отвечающей за малые обороты;
• также откручиваются 7 небольших винтов, с помощью которых удерживается крышка от поплавковой камеры;
• крышка аккуратно поднимается, а затем снимается;
• под крышкой будет располагаться прокладка, и её важно не повредить в процессе демонтажа;
• теперь можно из полости самой камеры достать поплавковую ось и непосредственно сам поплавок;
• схватившись за пружинку, параллельно извлекается и игла от топливного клапана;
• чтобы снять воздушную заслонку, потребуется открутить пару винтов крепления;
• затем откручивается винт, фиксирующий втулку приводного рычага;
• заслонку следует вытаскивать, не отделяя от рычага и возвратной пружины;
• ещё необходимо открутить пробку фильтра, а также достать сеточку;

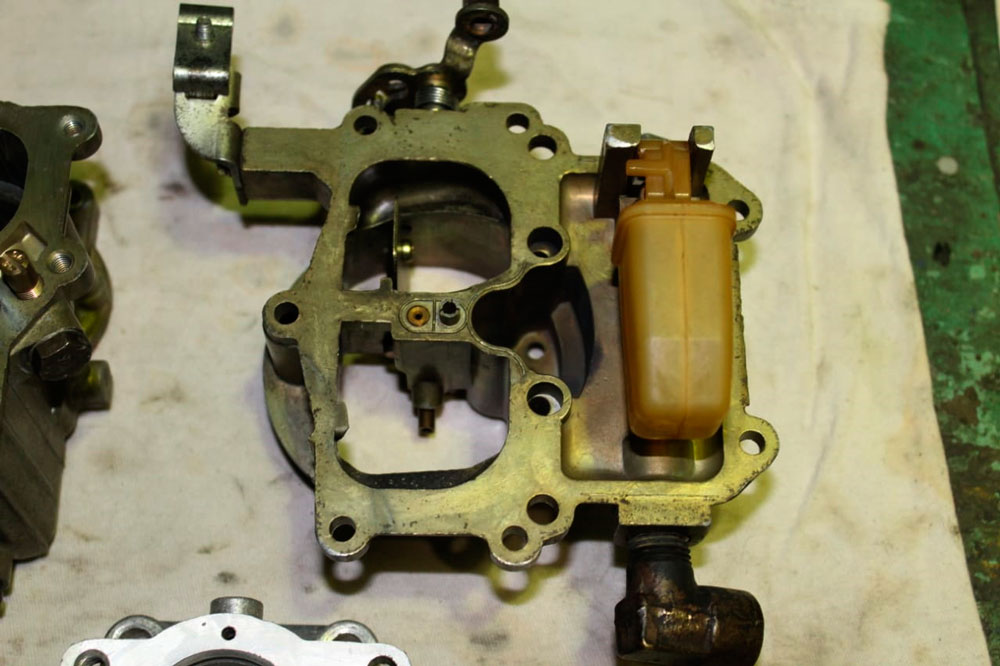

• на следующем этапе разбирается поплавковая камера;
• все компоненты нужно аккуратно отделить друг от друга и вытащить строго в вертикальном положении;
• с внешней стороны корпуса карбюратора выключаются пробки, чтобы добраться до жиклёров в первой и во второй камере;
• это позволит теперь достать сами жиклёры и клапан экономайзера;
• внутри карбюратора остаётся лишь диффузор со смесительным отделом;
• трогать малые диффузоры категорически нельзя, поскольку самостоятельно вернуть их на место уже не получится.

На этом разборка завершена.

Процедура очистки

Поскольку регулировка винтами качества и количества оказалась малоэффективной по причине загрязнения карбюратора, его пришлось разбирать, а затем очищать.

В основном нагар и загрязнения образуются в жиклёрах, воздушных заслонках, а также в ёмкости камеры с поплавком.

Каждый перечисленный элемент после снятия следует промыть, прочистить и продуть.

К жиклёрам подход особенный. Если хоть немного изменить поверхность или повредить элементы, то двигатель стабильно работать не будет. Поверхность пробок категорически нельзя мыть. Для очистки следует использовать медные проволоки и зубочистки. Старайтесь очищать так, чтобы минимально касаться металлической поверхности.

Завершив чистку, продуйте жиклёры с помощью сжатого воздуха. Можно взять обычный баллончик, либо же компрессор.

Столь деликатное отношение для воздушной заслонки не требуется. Её обычно укладывают с другими металлическими элементами в ёмкость, заливают растворителем и вымачивают в течение 2-3 часов. Затем важно тщательно всё просушить и продуть.

Поплавковую камеру можно довольно быстро очистить от всех загрязнений. Для этого внутрь заливается карбюраторный очиститель. Дайте ему настояться и выполнить свои функции. Обычно 1,5-2 часов бывает достаточно. Затем возьмите ветошь без ворса и протрите все полости. Не лишним будет продуть узел с помощью сжатого воздуха.

Теперь вся система собирается в обратной последовательности. Возможно, прокладку потребуется заменить.

После сборки делается тестовый запуск двигателя. Есть высокая вероятность, что после разборки и сборки карбюратор не будет работать идеально. Поэтому потребуется выполнить регулировку, используя винты качества и винт количества.

Полезные рекомендации

Занимаясь обслуживанием карбюратора типа К126Г, водитель может самостоятельно выполнять все необходимые мероприятия.

Чтобы было проще проводить настройку и регулировку, отталкивайтесь от оптимальных параметров, актуальных для этой модели карбюратора:

• Уровень жидкости в поплавковой камере должен располагаться в диапазоне от 18,5 до 21,5 мм ниже, чем верхний предел. Если уровень окажется выше рекомендуемого, тогда можно немного подогнуть кронштейн на поплавке.
• Между воздушными заслонками и корпусом зазор не должен составлять более чем 0,2 мм. Если он будет больше, тогда про нормальную работу придётся забыть. Требуется отрегулировать и восстановить нужный зазор.
• Собрав все компоненты, следите за тем, чтобы ни из каких разъёмов или соединений топливо не вытекало. Иначе это говорит о неправильной сборке, либо об износе или поломке отдельных компонентов.
• Минимально разрешённые показатели оборотов двигателя, когда он работает на холостом ходу, составляют 400 об/мин.
• Когда двигатель меняет режим работы, переходя с одного на другой, никаких рывков или провалов ощущаться не должно. Иначе нужно заново проводить регулировку.

Справиться с настройками карбюратора типа К126Г может практически каждый.

Карбюратор К126Г / Ремонт и обслуживание

У этой модели простая и понятная конструкция. Производитель предусмотрел всё, чтобы водитель при необходимости мог самостоятельно обслужить и отрегулировать узел.

Приходилось ли сталкиваться с карбюратором К126Г? На какую машину он был установлен? Что скажете о сложности его регулировки, разборки или обслуживания? Какие сильные и слабые стороны можете отметить?

Ждём ваших ответов.

Подпишитесь, оставьте комментарий и расскажите о нас друзьям!

Вопрос-ответ

Каковы основные компоненты карбюратора К126Г?

Карбюратор К126Г состоит из нескольких ключевых компонентов, включая корпус, поплавковую камеру, жиклеры, дроссельную заслонку и систему воздушных заслонок. Эти элементы работают вместе для обеспечения правильной смеси топлива и воздуха, что критично для эффективной работы двигателя.

Как самостоятельно отрегулировать карбюратор К126Г?

Для самостоятельной регулировки карбюратора К126Г необходимо сначала проверить уровень топлива в поплавковой камере, затем отрегулировать винты холостого хода и смеси, следуя рекомендациям производителя. Важно проводить регулировку на прогретом двигателе и в условиях, близких к рабочим, чтобы добиться оптимальной работы карбюратора.

Какие признаки указывают на неправильную работу карбюратора?

Неправильная работа карбюратора может проявляться в виде нестабильной работы двигателя, увеличенного расхода топлива, затрудненного запуска или черного дыма из выхлопной трубы. Если вы заметили эти симптомы, стоит проверить карбюратор на наличие засоров и отрегулировать его настройки.

Советы

СОВЕТ №1

Перед началом регулировки карбюратора К126Г обязательно ознакомьтесь с его технической документацией. Это поможет вам понять основные параметры и характеристики устройства, а также избежать ошибок при настройке.

СОВЕТ №2

При регулировке карбюратора используйте только качественные инструменты. Это обеспечит точность ваших действий и предотвратит повреждение деталей карбюратора, что может привести к дополнительным расходам на ремонт.

СОВЕТ №3

Не забывайте о необходимости проверки состояния воздушного фильтра перед регулировкой карбюратора. Загрязненный фильтр может негативно сказаться на работе двигателя и привести к неправильной настройке карбюратора.

СОВЕТ №4

После завершения регулировки карбюратора проведите тест-драйв, чтобы убедиться в правильности настроек. Обратите внимание на работу двигателя на разных оборотах и в различных режимах, чтобы выявить возможные проблемы.
