Значки приборной панели – подробное описание и расшифровка

На панели приборов автомобиля находятся значки, информирующие водителя о состоянии систем и возможных неисправностях. Понимание этих символов позволяет своевременно реагировать на проблемы и предотвращать серьезные поломки, обеспечивая безопасность на дороге. В статье рассмотрим основные значки приборной панели, их значение и важность, что поможет водителям уверенно ориентироваться в информации.

Предупредительные индикаторы игнорировать нельзя

Все значки на приборной панели можно условно классифицировать на несколько групп. Начнем с предупредительных индикаторов. К числу наиболее значимых относятся значки, которые сигнализируют о проблемах в смазочной системе двигателя. В современных автомобилях таких индикаторов обычно два:

• Давление масла (Oil Pressure);
• Датчик уровня масла (Oil Sensor).

Индикатор давления масла (Oil Pressure) указывает на снижение давления масла, а в некоторых случаях может также предупреждать о критически низком уровне масла, если индикаторы объединены. Этот значок всегда светится красным и изображает лейку с каплей масла. Датчик уровня масла (Engine Oil Sensor) сигнализирует о том, что уровень масла опустился ниже нормы. Этот индикатор может светиться как красным, так и оранжевым цветом, в зависимости от производителя автомобиля. На значке обычно изображена лейка с волнами под ней.

Если индикатор давления масла гаснет через секунду или две после запуска двигателя, это нормально. Однако, если он загорается во время работы двигателя, необходимо немедленно принять меры, так как низкое давление масла может привести к поломке двигателя. Иногда причиной срабатывания индикатора может быть неисправность датчика давления масла, что не влияет на работу двигателя. Если же индикатор указывает на низкий уровень масла, следует остановить автомобиль и немедленно долить масло до нужного уровня.

Еще одной важной категорией являются индикаторы системы охлаждения. Обычно их два:

• Синий – сигнализирует о критически низкой температуре;
• Красный – сигнализирует о критически высокой температуре.

На этих значках изображена вода с волнами и термометр. Пока горит синий индикатор, дайте двигателю поработать на холостом ходу, пока он не прогреется. Если загорелся красный индикатор, рекомендуется заглушить двигатель и дать ему остыть. Также проверьте уровень охлаждающей жидкости и при необходимости долейте ее в радиатор. Если проблема повторяется, возможно, имеются неисправности в системе охлаждения или электронике.

К группе предупредительных индикаторов также относится значок, указывающий на отсутствие заряда батареи, который также имеет красный цвет. Его легко узнать по изображению батареи с плюсом и минусом. Если он загорелся, в первую очередь проверьте клеммы аккумулятора на наличие плохого контакта. Если контакт в порядке, значит, проблема может быть в генераторе или другом электрооборудовании. Имейте в виду, что автомобиль не сможет долго двигаться без подзарядки: когда батарея разрядится, двигатель остановится, и вы не сможете его завести.

Канистра со стрелкой вниз, вентилятором или волнами внутри указывает на критически низкий уровень жидкости в радиаторе. В этом случае жидкость необходимо срочно долить. Индикатор может быть как красным, так и оранжевым. Если вы заметили значок с изображением лобового стекла и фонтана, это означает, что нужно долить воду в бачок омывателя стекла.

Последний значок в группе предупредительных – это тормозной индикатор, который светится красным и имеет надпись «BRAKE» или кружок с восклицательным знаком. Он может сигнализировать о нескольких ситуациях:

• Включен ручной тормоз;
• Уровень тормозной жидкости ниже критической отметки;
• Имеются неисправности в тормозной системе.

Если причина срабатывания индикатора не связана с использованием стояночного тормоза, необходимо немедленно остановиться и предпринять меры. Если загорелся аналогичный значок, т.е. кружок с восклицательным знаком, но оранжевого цвета, это указывает на сбой в системе распределения тормозов.

Такой же кружок, но с молнией внутри, свидетельствует о неисправности стояночного тормоза с электроприводом. Кружок с изображением стопы напоминает о необходимости разблокировать коробку передач, нажав на тормоз. Пустой кружок с пунктирными скобками по бокам указывает на износ тормозных колодок, которые следует заменить как можно скорее.

Эксперты в области автомобилестроения подчеркивают важность значков на приборной панели как ключевого элемента взаимодействия водителя с автомобилем. Каждый значок выполняет свою функцию, информируя о состоянии различных систем и предупреждая о возможных неисправностях. Например, индикатор масла сигнализирует о низком уровне масла, что может привести к серьезным повреждениям двигателя, если игнорировать его. Аналогично, значок аккумулятора указывает на проблемы с зарядкой, что может оставить водителя без энергии в самый неподходящий момент.

Специалисты рекомендуют водителям внимательно изучить руководство пользователя, чтобы правильно интерпретировать значения значков. Это знание может существенно повысить безопасность на дороге и продлить срок службы автомобиля. Важно помнить, что игнорирование предупреждений может привести к дорогостоящему ремонту и даже авариям. Таким образом, понимание значков на приборной панели является неотъемлемой частью ответственного вождения.

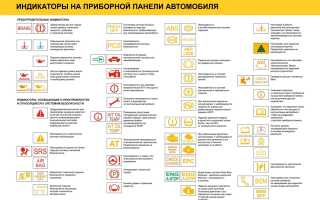

Значки и символы на приборной панели автомобиля, обозначение и расшифровка

Индикаторы неисправностей и событий различных систем

Первый значок данной группы, который имеется у большинства современных автомобилей, это предупредительный сигнал, который оповещает водителя о возникновении внештатной ситуации. Чаще всего на нем изображен треугольник красного цвета с восклицательным знаком.

Причин срабатывания данной лампочки существует много: это может быть незакрытая дверь, резко снизилось давление масла в двигателе, перегорела одна из лампочек и т.д. Чтобы водителю не приходилось гадать, в чем проблема, срабатывание данного значка обычно сопровождается текстовой расшифровкой на дисплее приборной панели. Аналогичный значок, но оранжевого цвета в некоторых автомобилях сообщает о проблемах в электронике системы стабилизации.

Если автомобиль оснащен подушками безопасности, он может иметь индикатор, оповещающий о проблемах в работе этой системы. На значке может быть схематично изображен пассажир, перед которым раскрыта подушка безопасности, также могут быть надписи «AIR BAG» или «SRS».

Если в автомобиле имеются боковые подушки безопасности, именуемые системой RSCA, о неисправностях в их работе может сигнализировать отдельный значок. Как правило он имеет подпись «RSCA off». Зачастую подушка безопасности для пассажира автоматически включается, когда на переднее сиденье садится взрослый человек, и автоматически отключается, когда пассажир встает. Об этих событиях тоже может сообщать отдельный индикатор с соответствующей подписью.

«Событийные» индикаторы обычно светятся оранжевым светом, так как по уровню важности они второстепенные.

Автомобили Lexus и Toyota зачастую оснащают функцией PCS – это система предварительной безопасности. При возникновении сбоев в ее работе загорается значок с надписью PCS. Подобные системы стали появляться и в автомобилях других производителей, но называются они по-разному.

Если на авто с завода установлена противоугонная система, о событиях и неисправностях в ее работе сообщает отдельная группа значков. У разных моделей автомобилей значки выглядят по-разному, чаще всего на них изображены ключи и замки. Зеленый значок сообщает о том, что иммобилайзер активирован. Желтый значок свидетельствует о блокировке двигателя. При установке ключа эта лампочка должна тухнуть. Если системе не удалось распознать ключ, на приборной панели может загореться красная лампочка с тематическим изображением.

Если вы заметили, что загорелся красный индикатор с шестеренкой, внутри которой расположен восклицательный знак, значит возникли проблемы в двигателе или АКПП, а точней в электронной ее части. Аналогичный значок оранжевого цвета сообщает о том, что проблемы возникли в коробке передач и она работает в аварийном режиме. Иногда в случае возникновения неполадок в электрической части АКПП может загораться отдельный индикатор с надписью «A/T», что означает «автоматическая трансмиссия». В таком случае лучше остановит автомобиль, чтобы не усугубить состояние «коробки».

Многие современные автомобили имеют датчик температуры нагрева АКПП. Если коробка передач перегревается, загорается красный символ в виде шестеренки с термометром внутри. В некоторых автомобилях загорается надпись «A/T Oill Temp». При срабатываии данного индикатора необходимо сразу же прекратить движение и дать «коробке» остыть.

Некоторые модели автомобилей могут иметь один значок, отвечающий за различные неисправности АКПП:

• понизилось давление масла или его уровень упал ниже критического;
• датчики перестали работать;
• возникли проблемы с электропроводкой;
• АКПП перегрелась.

Как правило, он светится красным или оранжевым, имеет надпись «auto» и схематическое изображение коробки передач. Его срабатывание обычно сопровождается переключением АКПП на аварийный режим, обычно это третья передача.

У полноприводного автомобиля может быть знак «A/T Park», который сообщает о том, что АКПП заблокирована, т.е. переключатель находится в позиции «паркинг». При этом переключатель полного привода должен находиться в режиме «N». В противном случае включить блокировку не получится. Еще один знак, связанный с работой АКПП ,– это «shift up», который, как правило, выглядит в виде стрелочки, направленной вверх. Пугаться его не нужно, так как его значение абсолютно безобидное – он рекомендует сменить передачу, чтобы снизит расход топлива.

На авто с усилителем руля, вне зависимости от его типа, на панели приборов может находиться значок с изображением руля и восклицательным знаком. Он обычно загорается красным, так как информирует о проблемах в работе усилителя. В этом случае необходимо немедленно остановить автомобиль, так как неисправности усилителя руля могут привести к аварийным ситуациям.

Любые знаки с надписью «ABS» или «ANTILOCK» говорят либо о проблемах в работе данной системы, либо о временном ее отключении. Значки с надписью «CHECK», «CHECK ENGINE», «SERVICE ENGINE SOON» или «EPC» сообщают о необходимости диагностики всех систем силового агрегата. При этом электроника, отвечающая за контроль мощности, может принудительно сократить подачу топливной смеси или даже отключить некоторые системы.

Если загорелся индикатор со схематическим изображением двигателя и стрелочкой вниз, значит, упала мощность силового агрегата. Зачастую для решения этой проблемы следует заглушить двигатель и затем запустить его спустя 15–20 секунд. Иногда значок падения мощности загорается вместе со значком перегрева каталитического элемента. В таком случае проблемы с мощностью связаны именно с катализатором.

Загоревшийся оранжевым светом значок с надписью ASR либо треугольник, вписанный в круглую стрелочку с восклицательным знаком, говорит о неисправности антипробуксовочной системы. Она обычно работает в паре с антиблокировочной системой. Индикатор с надписью BSM или BSM OFF говорит о неисправностях системы, которая следит за мертвыми зонами. Индикатор с надписью ETC или молнией, расположенной между двумя вогнутыми скобками, сообщает о поломке электронной дроссельной заслонки, которая управляет подачей топлива.

Аналогичный значок с надписью Night View предупреждает о перегоревших датчиках инфракрасного излучения или других проблемах системы ночного видения. Некоторые автомобили оснащены датчиками контроля воздушного фильтра. В случае его загрязнения на приборной доске загорается значок со схематическим изображением фильтра и стрелочками, имитирующими прохождение воздуха через фильтр.

Знак с автомобилем на эстакаде или надписью «OIL CHANGE» либо «service» сообщает не о поломках в какой-либо системе, а необходимости планового техобслуживания или плановой замены моторного масла. Знак с изображением автомобиля со снятой крышкой бензобака или надписью «Check gas cap», как не сложно догадаться, сообщает о том, что горловина бензобака не закрыта.

Включенный индикатор с кружком и вписанной в него буквой «i» сообщает о появлении нового сообщения. В таком случае описание события или возникшей проблемы имеется на дисплее. Если загорелся похожий индикатор, но буква «i» вписана в раскрытую книгу, а не кружок, значит, расшифровать сообщение поможет инструкция по эксплуатации вашего авто.

Значения иконок на приборной панели автомобиля часть 3

Интересные факты

Вот несколько интересных фактов о значках приборной панели:

1. Универсальность значков: Многие значки на приборной панели автомобилей имеют универсальное значение, что позволяет водителям легко распознавать их, независимо от марки или модели автомобиля. Например, значок аккумулятора, который указывает на проблемы с зарядкой, или значок масла, сигнализирующий о низком уровне масла, имеют схожее изображение в большинстве автомобилей.

2. Эволюция дизайна: Значки приборной панели со временем эволюционировали от простых иконок к более сложным графическим изображениям. Современные автомобили часто используют цветные дисплеи и анимацию, чтобы передать информацию более наглядно. Например, предупреждение о низком давлении в шинах может сопровождаться анимацией, показывающей, какое именно колесо нуждается в внимании.

3. Сигналы безопасности: Некоторые значки на приборной панели служат не только для информирования водителя, но и для повышения безопасности. Например, значок, указывающий на включение системы ABS (антиблокировочная система тормозов), предупреждает водителя о том, что система активна и может предотвратить блокировку колес при экстренном торможении, что значительно снижает риск аварии.

Мало кто знает, что обозначает каждая лампочка на приборной панели автомобиля

Индикаторы систем помощи

К отдельной категории относятся индикаторы, которые сигнализируют о различных событиях и проблемах в работе систем помощи водителю в критических ситуациях. Например, антипробуксовочная система (TCS или DTC) может иметь несколько индикаторов. Обычно они обозначаются надписями или аббревиатурами, связанными с названием системы.

Зеленый индикатор указывает на активацию DTC. Желтый или оранжевый индикатор может загореться в случае ее деактивации или возникновения сбоев в работе. Поскольку DTC связана с системами торможения и подачи топлива, при возникновении проблем она обычно автоматически отключается.

Индикатор с надписью «KDDS» сообщает о неисправностях в системе стабилизации подвески. Отдельную группу значков составляют системы помощи при спуске и подъеме автомобиля, а также при старте на подъеме. К ним относится и система, поддерживающая постоянную скорость. При активации системы загорается значок с соответствующим изображением автомобиля.

Если возникают проблемы с работой системы стабилизации, на панели приборов обычно загорается значок с аббревиатурой этой системы. Поскольку разные производители могут называть ее по-разному, обозначения могут быть следующими:

• DSC;
• VDC;
• VSC и другие.

Напоминаем, что эта система помогает выравнивать автомобиль при скольжении колес на скользкой дороге, используя тормоза и систему подачи топлива. Также к этой системе относится значок скользящего автомобиля, который активируется при скольжении колес.

Значок с надписью «4х4» указывает на активацию полного привода. Если на значке изображен треугольник с восклицательным знаком, это означает, что системе требуется диагностика или в ее работе возникли неполадки. Индикатор с надписью «4х2» информирует о работе трансмиссии в режиме заднего привода. Если светится надпись «4х4 auto», это говорит о том, что система автоматически включает и отключает полный привод. Аналогичный значок с надписью «low» указывает на работу трансмиссии в режиме полного привода с включенной раздаточной коробкой в понижающем ряде.

Индикатор с надписью «BAS ASR» или изображением колеса с двумя стрелками сигнализирует о неисправности системы, помогающей водителю при экстренном торможении. Этот сбой также приводит к отключению ASR, то есть антипробуксовочной системы. Значок «4WD» или «AWD» указывает на несоответствие диаметра колес спереди и сзади или на проблемы в системе заднего привода.

Оранжевый индикатор с надписью «IBA» или «IBA off» сообщает о деактивации системы, которая активирует тормоза в случае угрозы столкновения. Иногда индикатор может светиться даже при работающей системе IBA, что указывает на загрязнение датчиков обнаружения препятствий или сбой в их работе.

Значок с надписью «4WAS» говорит о том, что в ходе диагностики была обнаружена неисправность в системе подруливания. У некоторых моделей система подруливания задних колес имеет отдельный индикатор с надписью «RAS». Его подсветка указывает на деактивацию или сбой этой системы.

Отключение RAS может произойти из-за поломок в двигателе, тормозной системе или подвеске.

Индикатор с надписью «2rid strt» сообщает о включении функции старта с повышенной передачи. Эта функция позволяет трогаться на скользкой дороге без риска пробуксовки и обычно имеет зеленый цвет. Еще один зеленый индикатор, который может быть на панели приборов вашего автомобиля, — это «VGRS». Он сигнализирует о включении функции позднего переключения повышенной передачи АКПП, что позволяет двигателю развивать большую мощность, и, соответственно, автомобиль быстрее набирает скорость.

Последний значок из этой группы — «VGRS». Он светится красным, указывая на неисправность рулевого управления с переменным передаточным числом. При загорании этой лампочки движение следует немедленно прекратить.

Индикаторы дизельных автомобилей

Так как дизельные автомобили имеют свои системы, которых нет у бензиновых аналогов, у них присутствуют и свои значки на приорной панели. Так, светящаяся желтым спираль говорит об активации свечей накаливания. Этот индикатор гаснет после прогрева двигателя, когда он перестает нуждаться в работе свечей.

Значок с волнами, каплями и выхлопной трубой информирует о снижении уровня жидкости в системе очистки газов. Эта жидкость отвечает за каталитическую реакцию, в результате которой происходит очистка выхлопов. Такой же значок, но без волн и капель говорит о возникновении другой неисправности в системе очистки газов.

Значок с изображением заправочной колонки или топливного фильтра сообщает о наличии в топливе воды. Так же его работа может быть связана с необходимостью обслуживания системы, очищающей топливо.

Красная лампочка с надписью «ЕDC» говорит о проблемах электронной системы впрыска топлива. Как правило, автомобиль при этом заметно теряет мощность либо вообще глохнет, не заводится. Чаще всего причиной проблемы является забитый топливный фильтр, но могут быть и более серьезные неисправности. К примеру, не редко выходит из строя клапан топливного насоса.

Красный индикатор с надписью T-Blet сигнализирует об износе ремня ГРМ (ремень связывает коленвал с распредвалом и другими вспомогательными системами). При загорании этого индикатора необходимо сразу же предпринять меры, так как обрыв ремня приводит к серьезным поломкам двигателя.

Индикаторы приборов освещения

В заключение, давайте обсудим индикаторы, которые информируют водителя о функционировании фар и других осветительных приборов. При включении наружного освещения загорается значок в виде зеленой лампочки. Если же вместо этого появляется оранжевая перечеркнутая лампочка или зеленая с восклицательным знаком, это указывает на то, что одна из ламп наружного освещения вышла из строя.

Синяя светящаяся фара сигнализирует о включении дальнего света. Аналогичная зеленая фара с буквой «А» или надписью «auto» указывает на автоматическое переключение между дальним и ближним светом. Фара с наклонным светом и закругленными стрелками вверх и вниз предупреждает о проблемах с системой регулировки угла наклона светового пучка.

Индикатор с надписью AFS OFF или изображением фары, направленной вверх с двумя стрелочками, сообщает о деактивации системы адаптивных фар. Значок в виде автомобиля с горящими задними фонарями указывает на неисправность задних габаритов или стоп-сигналов.

Две развернутые в разные стороны зеленые фары свидетельствуют о работе габаритных огней. Зеленая фара с наклонным светом и перечеркнутой волной обозначает включение противотуманных фар. Оранжевая фара, направленная вправо, информирует о работе задних противотуманных фар. Индикатор со стрелками влево и вправо указывает на включение поворотника.

Вот и все основные индикаторы, которые могут появиться на панели приборов вашего автомобиля. Кроме них могут быть и другие значки, сигнализирующие об открытых дверях или капоте, режиме движения с прицепом, непристегнутом ремне безопасности и так далее. Эти значки имеют понятные графические обозначения, поэтому в расшифровке не нуждаются.

Как видно, знание значений этих индикаторов крайне важно, так как на панели приборов сосредоточены лишь самые критически важные системы.

Индикаторы состояния топлива и температуры двигателя

Индикаторы состояния топлива и температуры двигателя являются одними из самых важных элементов приборной панели автомобиля. Они предоставляют водителю критически важную информацию о состоянии транспортного средства, что позволяет избежать потенциальных проблем и обеспечивает безопасность на дороге.

Индикатор уровня топлива показывает, сколько топлива осталось в баке. Обычно он представлен в виде шкалы с делениями, где минимальное значение указывает на необходимость заправки. В некоторых автомобилях также может быть установлен цифровой дисплей, который отображает точное количество оставшегося топлива в литрах или процентах. Важно следить за уровнем топлива, так как его недостаток может привести к остановке двигателя и, как следствие, к аварийной ситуации.

Существует несколько типов индикаторов уровня топлива. Наиболее распространённый – это механический поплавковый датчик, который перемещается вверх и вниз в зависимости от уровня топлива в баке. Современные автомобили могут также использовать электронные датчики, которые обеспечивают более точные показания и могут быть связаны с бортовым компьютером для отображения информации на экране.

Индикатор температуры двигателя служит для контроля температуры охлаждающей жидкости. Этот индикатор может быть представлен в виде шкалы с делениями или цифрового дисплея. Нормальная рабочая температура двигателя обычно составляет от 90 до 100 градусов Цельсия. Если стрелка индикатора поднимается выше этого диапазона, это может указывать на перегрев двигателя, что может привести к серьёзным повреждениям.

Перегрев может быть вызван различными факторами, такими как недостаток охлаждающей жидкости, неисправность термостата, забитый радиатор или проблемы с насосом охлаждающей жидкости. Важно обращать внимание на индикатор температуры и при необходимости принимать меры, такие как остановка автомобиля и проверка системы охлаждения.

Некоторые современные автомобили оснащены дополнительными функциями, такими как предупреждения о перегреве, которые могут включать звуковые сигналы или визуальные оповещения на дисплее. Это позволяет водителю своевременно реагировать на потенциальные проблемы и предотвращать серьёзные повреждения двигателя.

В заключение, индикаторы состояния топлива и температуры двигателя играют ключевую роль в обеспечении безопасной и эффективной эксплуатации автомобиля. Регулярный мониторинг этих индикаторов помогает водителю избежать неприятных ситуаций на дороге и поддерживать автомобиль в исправном состоянии.

Вопрос-ответ

Что означают значки на приборной панели автомобиля?

Значки на приборной панели автомобиля служат для информирования водителя о состоянии различных систем и узлов автомобиля. Каждый значок имеет свое значение, например, индикатор масла указывает на уровень масла в двигателе, а значок аккумулятора сигнализирует о проблемах с зарядкой. Важно знать, что означает каждый значок, чтобы своевременно реагировать на возможные неисправности.

Как правильно реагировать на предупреждающие значки на приборной панели?

При появлении предупреждающего значка на приборной панели, первым делом следует ознакомиться с руководством пользователя автомобиля, где указаны значения всех значков. Если значок указывает на серьезную проблему, например, перегрев двигателя или низкий уровень масла, необходимо остановить автомобиль и проверить его состояние. Игнорирование предупреждений может привести к серьезным повреждениям автомобиля.

Где можно найти расшифровку значков приборной панели?

Расшифровку значков приборной панели можно найти в руководстве пользователя вашего автомобиля, которое обычно идет в комплекте с автомобилем. Также многие производители размещают эту информацию на своих официальных сайтах. Кроме того, существуют специализированные автомобильные сайты и форумы, где можно найти подробные описания значков для различных марок и моделей автомобилей.

Советы

СОВЕТ №1

Перед поездкой внимательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем вы найдете подробное описание значков приборной панели, что поможет вам быстро распознать их значение и избежать возможных проблем на дороге.

СОВЕТ №2

Обратите внимание на цвет значков: красные значки обычно указывают на серьезные проблемы, требующие немедленного внимания, тогда как желтые и зеленые значки могут сигнализировать о менее критичных ситуациях. Это поможет вам правильно реагировать на предупреждения.

СОВЕТ №3

Регулярно проверяйте состояние автомобиля и следите за показаниями приборной панели. Если какой-либо значок загорается, не игнорируйте его – это может быть признаком необходимости технического обслуживания или ремонта.

СОВЕТ №4

Если вы не уверены в значении какого-либо значка, не стесняйтесь обратиться к специалисту или в сервисный центр. Лучше получить профессиональную консультацию, чем рисковать безопасностью на дороге.
