Несмотря на постоянное развитие автомобильной промышленности, карбюраторы Озон ещё можно встретить на многих отечественных автомобилях. Без преувеличения можно сказать, что их работают сегодня десятки тысяч на наших дорогах. Они отличаются определёнными характеристиками и возможностью регулировать их рабочие параметры.
Устройство карбюратора озон
Данное оборудование долгие годы устанавливалось на отечественные легковые авто, в том числе, и на модели классической линейки ВАЗ. Система подачи бензина оснащалась поплавковым механизмом. Отдельные модификации были выпущены на Волжском автозаводе, где смогли добиться более стабильной работы устройства, а также повышения его мощности.
Устройство карбюратора Озон на ВАЗ 2106 поздних лет имело целый ряд преимуществ по сравнению с предшественниками. Прежде всего, он стал изготавливаться с более прочным корпусом, который защищал от температурных воздействий и механических повреждений. В числе других принципиальных особенностей стоит выделить:
- сбалансированную камеру с поплавком;
- новые системы дозировки горючего;

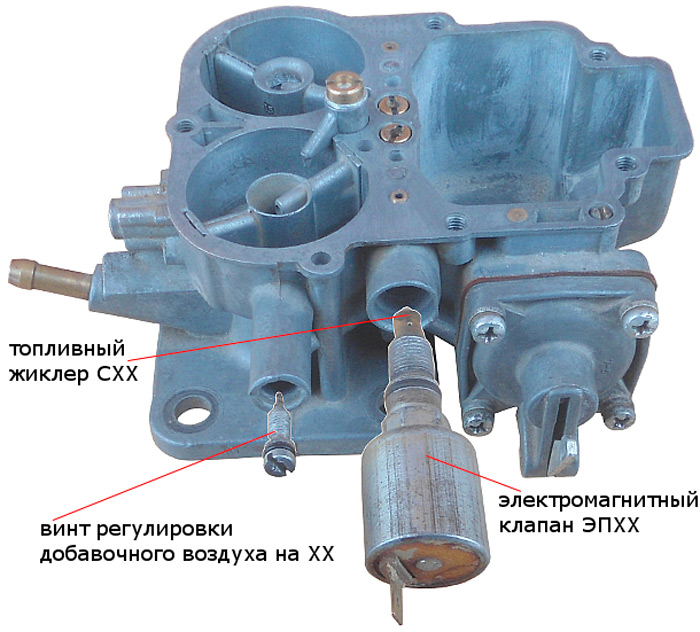

- наличие в конструкции электромагнитного клапана, отвечающего за коррекцию холостого хода;
- приведение в действие тросиком-приводом воздушной заслонки;
- наличие пневмоклапана на второй камере рассчитано на то, что она вступает в работу лишь после достижения определённых оборотов;
- после активного нажатия на педаль газа подавалась обогащённая смесь.
Устройство карбюратора этого типа было рассчитано на работу автотранспорта в сложных условиях. Были предусмотрены жиклёры увеличенного диаметра, также можно было настраивать и регулировать количество и качество подаваемого горючего. Принцип работы был основан на эффективном взаимодействии подсистем для получения наибольшей отдачи от силового агрегата.

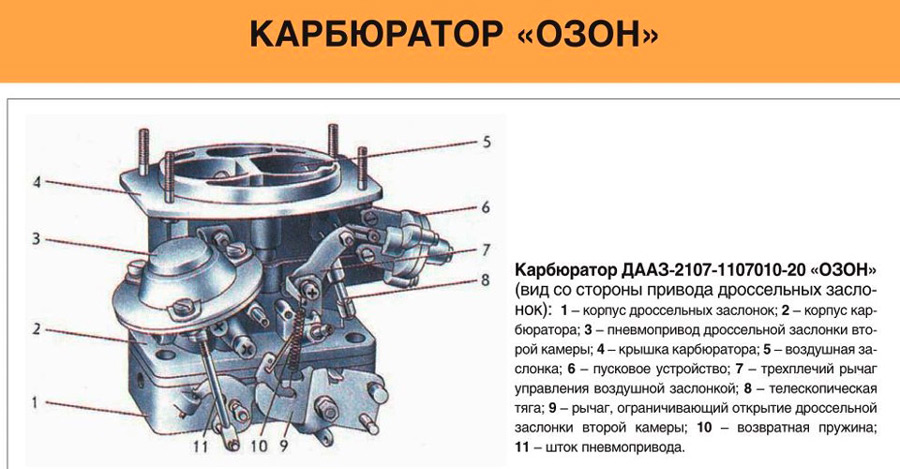

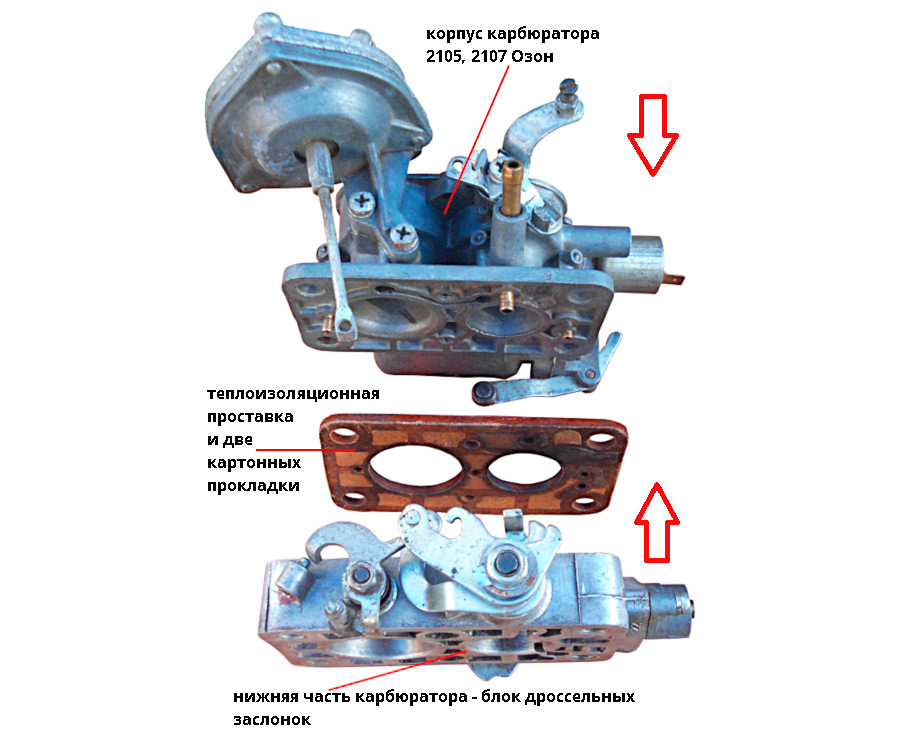

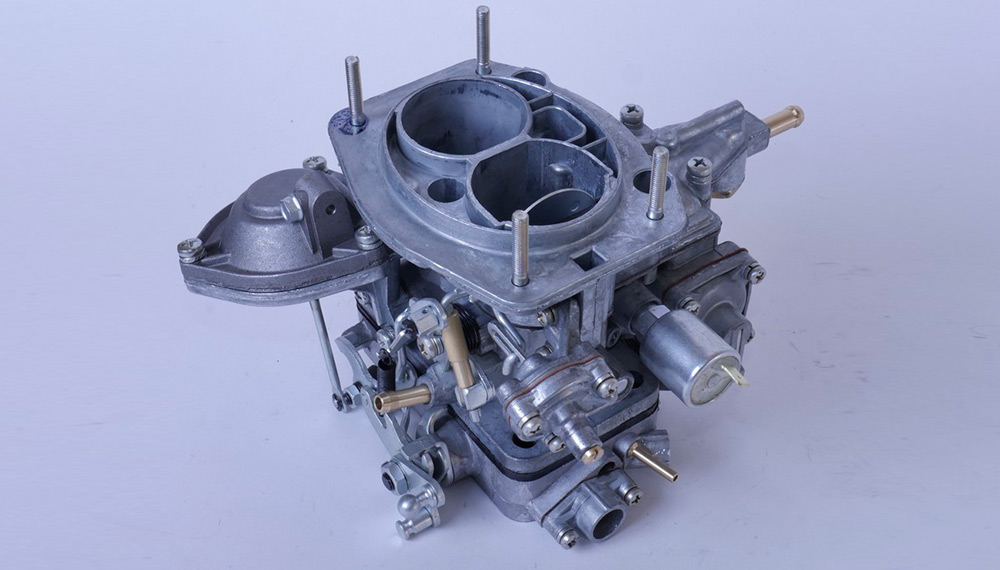

Конструктивно карбюратор этого типа является двухкамерным и включает в себя три основные части: корпус и крышка (изготовлены из цинкового сплава), а также корпус узла дроссельных заслонок (выплавлен из алюминия). Крышка устроена таким образом, что в ней есть горловины для каждой из камер, жиклёры, каналы подвода воздуха, сетчатый фильтр и углубления, в которых размещаются крепёжные винты.
Воздушная заслонка на поворотной оси размещена в горловине первой из камер. В крышке предусмотрен топливный штуцер, а сбоку на ней — пусковое устройство. К корпусу она крепится пятью винтами через картонную прокладку. Уже внутри корпуса находятся обе камеры, а также главные дозирующие системы. Также там располагаются малые диффузоры, распылитель рычаг привода, корпус диафрагменного механизма. К основному корпусу парой крепёжных винтов прикручен корпус узла дроссельных заслонок.
Читайте также:
Главными системами карбюратора этой марки являются следующие:
- первая поплавочная камера и вторая;
- предусмотренные для них дозирующие системы;
- переходные системы;
- автономный холостой ход;
- экономайзер холостых оборотов;
- привод дросселя и пр.
Регулировка карбюратора Озон является важной процедурой для обеспечения оптимальной работы двигателя. Эксперты рекомендуют начать с проверки состояния воздушного фильтра и свечей зажигания, так как их загрязнение может негативно сказаться на работе карбюратора. Далее следует обратить внимание на настройки холостого хода и смеси. Для этого необходимо использовать специальный ключ для регулировки винтов, отвечающих за подачу топлива и воздуха. Важно помнить, что слишком богатая или бедная смесь может привести к снижению мощности и увеличению расхода топлива. Также специалисты советуют проводить регулировку на прогретом двигателе, чтобы добиться более точных результатов. Регулярная проверка и настройка карбюратора помогут продлить срок службы двигателя и улучшить его характеристики.
Принцип работы

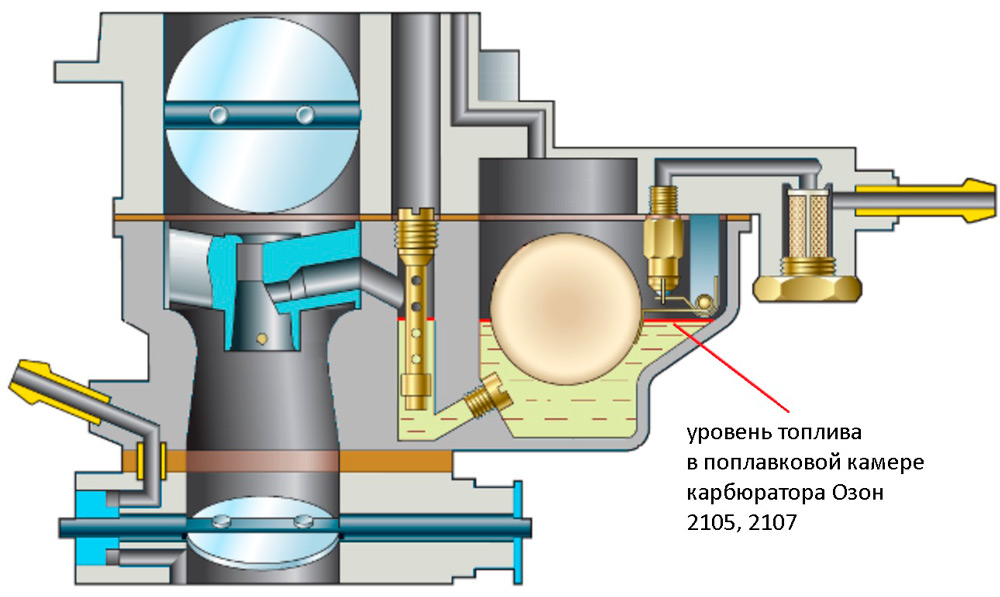

Одним из основных принципов работы карбюратора марки Озон является поддержание оптимального уровня топлива. Это необходимо также для того, чтобы могла приготовиться нормальная горючая смесь, которая отработает с максимальной отдачей. При нехватке топлива горючая смесь получается бедной, из-за чего страдают динамические качества мотора. Превышение нормы приводит к излишнему её обогащению, повышенному расходу и плохому сгоранию.

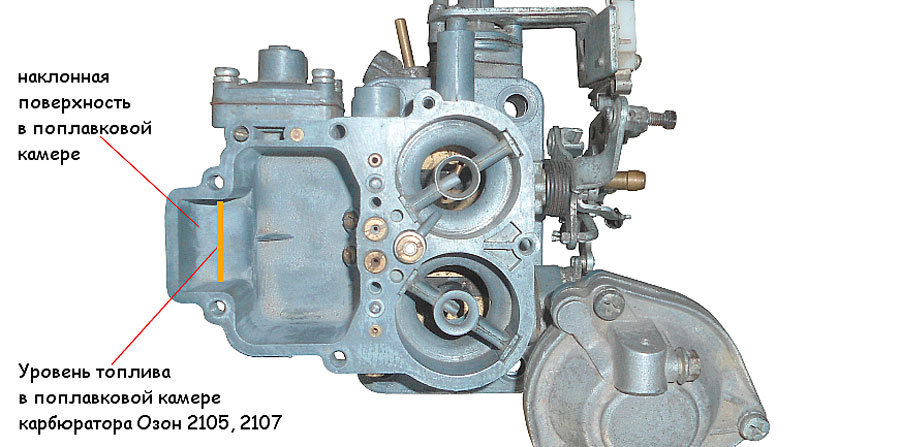

Для того, чтобы проконтролировать уровень топлива, придётся снять верхнюю крышку этого устройства, а также корпус воздушного элемента. Нормальным считается уровень, когда он находится посередине передней поплавочной камеры. Уровень выставляют при эксплуатации способом определения конкретного положения поплавка по отношению к крышке. Примерное расстояние должно составлять 6,5 мм и для достижения такого уровня необходимо подогнуть язычок на поплавке.
Для самостоятельной разборки карбюратора Озон в домашних условиях понадобится приготовить комплект накидных ключей. Они нужны, чтобы открутить крепёжные гайки, снять корпус игольчатого клапана и т. д. При помощи длинной крестовой отвёртки будем откручивать винты крепления, расположенные на верхней части крышки. Плоская отвёртка понадобится, чтобы выкрутить винты, регулирующие качество топливной смеси.

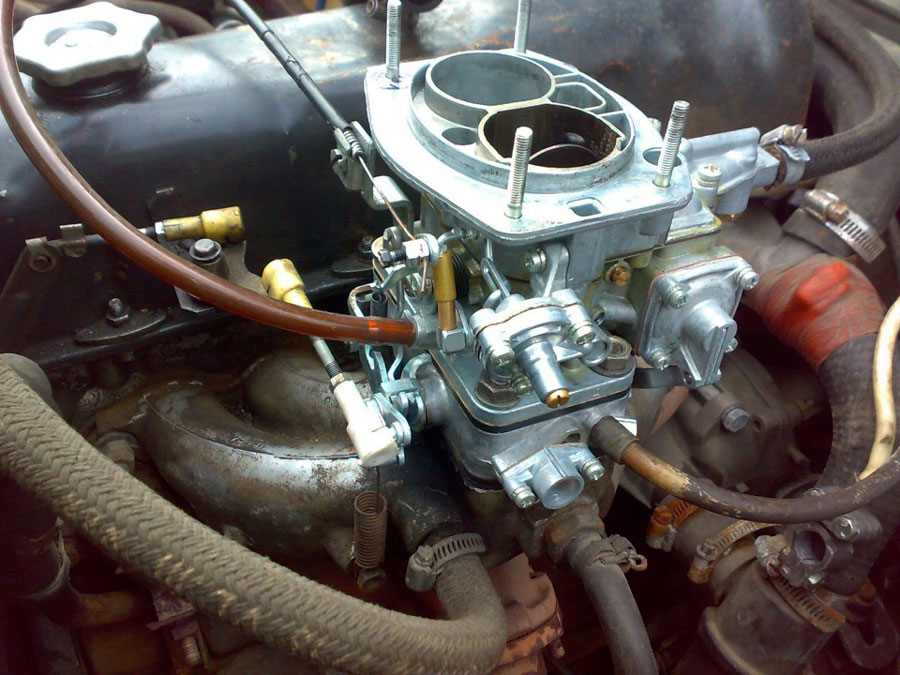

Для того чтобы вытащить и ремонтировать карбюратор этого типа, необходимо сначала заняться демонтажем корпуса воздушного фильтра. Также придётся отбросить всю электрику, ведущую к нему и подводящие шланги. Верхняя часть крышки снимается после отсоединения телескопической тяги. После этого можно выворачивать крепёжные винты крышки.

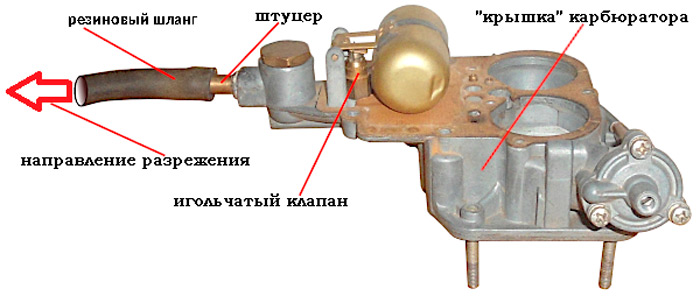

Ось поплавков выбивается острым гвоздём или маленькой отвёрткой. Она снимается вместе с иглой игольчатого клапана. После того, как будет вывернут корпус клапана, можно выкручивать пробку фильтра и доставать фильтрующий элемент. Затем можно приступать к разборке корпуса пускового устройства. Шлицевой отвёрткой выворачиваются топливные жиклёры обеих камер карбюратора.
Основной его принцип работы можно свести к следующему порядку действий:
-
Читайте также:
- Подача бензина производится через фильтрующую сетку, а далее попадает в игольчатый клапан.
- Через главные топливные жиклёры обе камеры наполняются топливом.
- Осуществляется смешивание бензина с воздухом и приготовление рабочей смеси. В готовом виде она поступает в диффузоры.
- На холостых оборотах производится забор бензина из первой камеры и дальнейшее поступление его в трубопровод. По мере нажатия на педаль газа смесь через отверстия системы перехода поступает в камеры.
- В распылитель горючая смесь попадает после прохождения через эконостат. Когда прекращается подача топлива, клапан закрывается под собственным весом.
Настраивают или регулируют карбюратор не только в случаях его неисправной работы, но и при работах по обслуживанию, согласно технического регламента. При замене штока может потребоваться регулировка пневмопривода. Настройку пускового устройства проводят в случае замены любого из его элементов. Вообще при плановом техническом осмотре обязательно делают настройку холостого хода. Потребность отрегулировать уровень топлива в камере возникает при замене поплавка либо игольчатого клапана.
Регулировка и техническое обслуживание
Регулировка карбюратора Озон была предусмотрена регламентом его технического обслуживания. Достаточно установить неисправный узел вместо того, чтобы промывать всё изделие полностью.
Итак, примерная последовательность действий по настройке и регулировке Озон будет включать в себя следующие шаги:

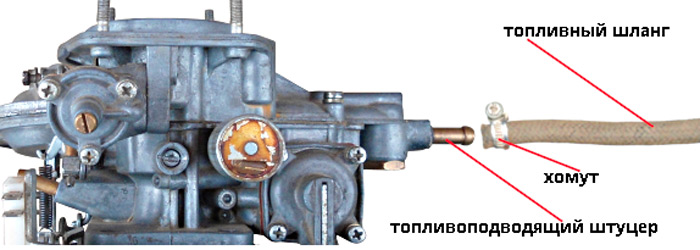

- Сначала снимаются шланг подачи топлива и привод заслонки газа, а также другие подводящие системы. После этого можно демонтировать и сам карбюратор.
- Его промывают, прочищают и осматривают на предмет наличия физических повреждений.
- Отдельно при помощи сжатого воздуха очищается сетчатый фильтр.
- Внимание следует уделить и поплавковой системе, где часто скапливается нагар и тому подобные отложения, нарушающие работу системы в целом.
- Теперь можно переходить к промывке и регулировке пускового механизма, жиклёров и других подсистем.
- На окончательном этапе проводится настройка, сборка и установка карбюратора обратно в двигатель.
Сначала нужно заняться регулировкой — производится она винтами поплавковой камеры. Это связано с качеством и количеством горючего, которое должно соответствовать критериям для устойчивой работы силового агрегата. Для этого проверяют надёжность фиксации поплавка в механизме и плавность работы без заеданий. Необходимо настроить расстояние между крышкой и поплавком — в погружённом состоянии оно не должно превышать 2 мм.
Чтобы настраивать пусковую систему, сначала демонтируют корпус воздушного элемента. Далее полностью вытягивается привод подсоса. В то время, когда заслонка полностью открыта, обороты мотора должны находиться в диапазоне от 3,1 до 3,3 тысяч оборотов за минуту.
Настройка холостого хода проводится при помощи соответствующих винтов регулировки. Для этого предусмотрены так называемые «винты количества и качества смеси». Корректная регулировка карбюратора Озон совершается только после того, как двигатель нагрелся до рабочей температуры. В противном случае, она не будет считаться верной. Винт качества следует выкрутить до достижения наибольших оборотов. Винт количества нужен в карбюраторе для того, чтобы выставить обороты на 100 выше, чем требуемые — это будет связано с условиями эксплуатации. На дороге нужно протестировать, как ведёт себя холостой ход. Он не должен теряться даже после резкого бросания педали газа.
Основные неисправности, с которыми можно столкнуться при эксплуатации карбюратора этого типа, могут быть следующими:
- неустойчивая работа двигателя, потеря оборотов;
- повышенное потребление топлива;
- пропадание оборотов после резкого утопления педали акселератора или резкого её бросания;
- потери в мощности и динамике мотора.
Если не удаётся запустить двигатель, но стартер работает, то нужно убедиться в наличии топлива в карбюраторе и его уровне качества. Это те проблемы, которые могут напрямую быть связаны с карбюратором. Далее снимается крышка воздушного фильтра, а рычаг привода дросселя несколько раз проворачивается. Происходит запуск ускорительного насоса, после чего топливо попадает в камеру.
-
Читайте также:
Поскольку карбюраторы марки Озон состоят из множества элементов и деталей, то следует учитывать, что причины неисправностей могут быть совершенно разными. Коррекция расхода горючего регулируется установкой жиклёров с меньшим диаметром. Однако двигатели с такими карбюраторами всё равно славятся своей неприхотливостью, ремонтопригодностью и простотой в эксплуатации. Отрегулировать их и настроить можно своими руками, но можно обратиться в специализированные мастерские с опытными специалистами-карбюраторщиками. У кого был собственный опыт настройки такого оборудования, предлагаем поделиться им в комментариях под статьёй.
Вопрос-ответ
Как понять, что карбюратор требует регулировки?
Существует несколько признаков, указывающих на необходимость регулировки карбюратора: нестабильная работа двигателя на холостом ходу, повышенный расход топлива, затрудненный запуск двигателя, а также черный или белый дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит проверить настройки карбюратора.
Какие инструменты понадобятся для регулировки карбюратора Озон?
Для регулировки карбюратора Озон вам понадобятся: отвертка с плоским лезвием, ключи для откручивания крепежных элементов, манометр для проверки давления, а также тахометр для измерения оборотов двигателя. Эти инструменты помогут вам точно настроить карбюратор и добиться оптимальной работы двигателя.
Как правильно настроить холостой ход карбюратора?
Для настройки холостого хода карбюратора Озон необходимо сначала прогреть двигатель до рабочей температуры. Затем, с помощью отвертки, отрегулируйте винт холостого хода, пока не достигнете стабильной работы двигателя на минимальных оборотах. Рекомендуется также проверять и корректировать состав смеси, чтобы обеспечить оптимальную производительность и экономию топлива.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора Озон обязательно ознакомьтесь с инструкцией к вашему автомобилю. В ней могут быть указаны специфические параметры и рекомендации, которые помогут вам правильно настроить карбюратор.
СОВЕТ №2
Используйте качественное топливо и следите за его чистотой. Загрязненное топливо может негативно сказаться на работе карбюратора, поэтому перед регулировкой рекомендуется заменить фильтры и проверить систему подачи топлива.
СОВЕТ №3
Регулировку карбюратора лучше всего проводить на прогретом двигателе. Это позволит добиться более точных результатов, так как характеристики работы двигателя меняются при его нагреве.
СОВЕТ №4
Не забывайте о необходимости периодической проверки и чистки карбюратора. Со временем в нем могут накапливаться отложения и загрязнения, что может привести к неправильной работе. Регулярное обслуживание поможет избежать серьезных проблем.
