Карбюраторы «Pierburg 2Е» хорошо знакомы отечественным автомобилистам – ими оснащались многие модели немецких производителей, преимущественно Volkswagen Golf/Jetta и Audi. Выпуск различных модификаций этой модели продолжался до середины 90-х годов прошлого столетия, и именно тогда большой поток иномарок хлынул в страны СНГ.
По отзывам автовладельцев, Pierburg 2e отличался высокой надёжностью, но со временем ситуация значительно ухудшилась. Сегодня обслуживание машин, система питания которых завязана на этот карбюратор, может отказаться проблематичным, а поскольку таких авто колесит по стране немало, для многих их владельцев рассмотрение нюансов регулировки «Pierburg» будет весьма полезным и поучительным занятием.

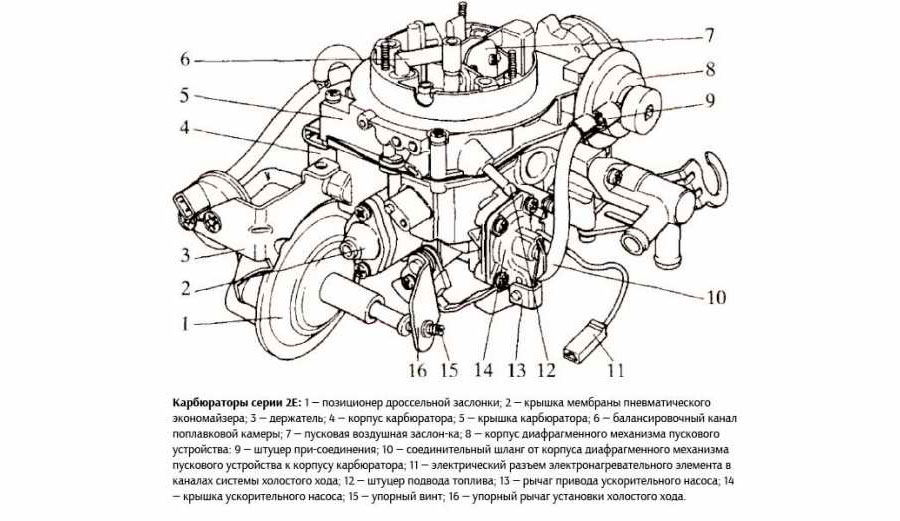

Разновидности Pierburg
С момента запуска Pierburg 2Е в серию было произведено несколько модификаций устройства, различия между которыми хотя и можно назвать значительными, но касались они только принципов функционирования пусковой системы. Так, в серии 2Е1 реализована возможность механического (ручного) управления запуском двигателя. В серии 2Е2 появилась полностью автоматизированная пусковая система, дальнейшее совершенствование карбюратора привело к появлению серии 2Е3, в которой установлено полуавтоматическое устройство холодного пуска силового агрегата.
Наконец, самой совершенной разновидностью модели считается серия 2ЕЕ, в которой система пуска двигателя полностью электронная.
Приобрести новый карбюратор Pierburg 2Е практически невозможно – новые модели не выпускают уже более двух десятилетий, но на рынке встречаются предложения б/у устройств, стоимость которых может варьироваться в широких пределах в зависимости от модификации и состояния.
Регулировка карбюратора Pierburg 2e требует особого внимания и знаний. Эксперты отмечают, что правильная настройка этого устройства существенно влияет на производительность двигателя и его экономичность. Важным аспектом является установка уровня топлива в поплавковой камере, который должен соответствовать заводским рекомендациям. Неправильный уровень может привести к перебоям в работе двигателя и увеличенному расходу топлива.
Кроме того, специалисты подчеркивают необходимость тщательной настройки воздушной заслонки и холостого хода. Эти параметры влияют на стабильность работы двигателя на малых оборотах. Регулярная чистка карбюратора также является важным этапом, так как загрязнения могут нарушить его работу. В целом, для достижения оптимальных результатов рекомендуется обращаться к профессионалам, обладающим опытом работы с карбюраторами Pierburg 2e.

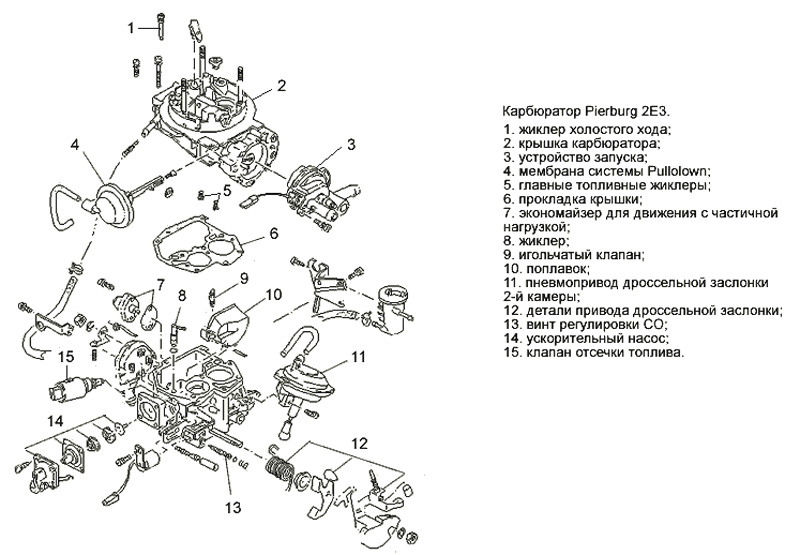

Устройство, принцип действия карбюратора «Pierburg» 2Е
Тем, кто привык к отечественным карбюраторам, устройство Pierburg 2e может показаться сложным. На самом деле схематически оба типа устройств состоят из одинаковых элементов. Немецкий карбюратор – эмульсионного типа, двухкамерный, то есть в распылитель подаётся не жидкое топливо, а воздушно-топливная эмульсия.
Открытие дроссельных заслонок производится по последовательной схеме. Главных дозирующих систем тоже две. Каждая из камер имеет переходную систему и одну систему ХХ, карбюратор также включает экономайзер, ускорительный насос, предусмотрено наличие эконостата. У первой камеры управление дроссельной заслонкой осуществляется пневматическим приводом, который осуществляет тонкую регулировку подачи топливной смеси в режиме ХХ. Вторая камера также имеет пневмопривод заслонки.
Читайте также:
Начнём рассмотрение устройства и принципа работы «Pierburg 2Е» с основного узла – пусковой системы.
Как функционирует пусковая система
Активация системы осуществляется посредством вакуумного регулятора, в задачи которого входит выполнение трёх функций. Если двигатель только запущен, но ещё холодный, заслонка позволяет раскрутиться коленвалу до 3000 оборотов. При наборе охлаждающей жидкостью более высокой температуры обороты двигателя снижаются до 1500 в минуту за счёт плавного закрытия воздушной заслонки. Наконец, при выходе на рабочий режим (70°С) скорость вращения коленвала приводятся в норму, до 800 об/минуту.
Вакуумный регулятор в Pierburg 2e представляет собой термоклапан таймерного типа. Через него проходят два патрубка магистрали СО. Когда силовой агрегат не прогрет, заслонка полностью закрыта, и смесь получается обогащённой. По мере прогревания ОЖ клапан открывается, и смесь из обогащённой становится нормальной. Фактически это тот же подсос, классическая технология для карбюраторов отечественного производства, только активируется он не вручную, а автоматически.
При попадании в пусковую систему грязи стабильность его работы нарушается.

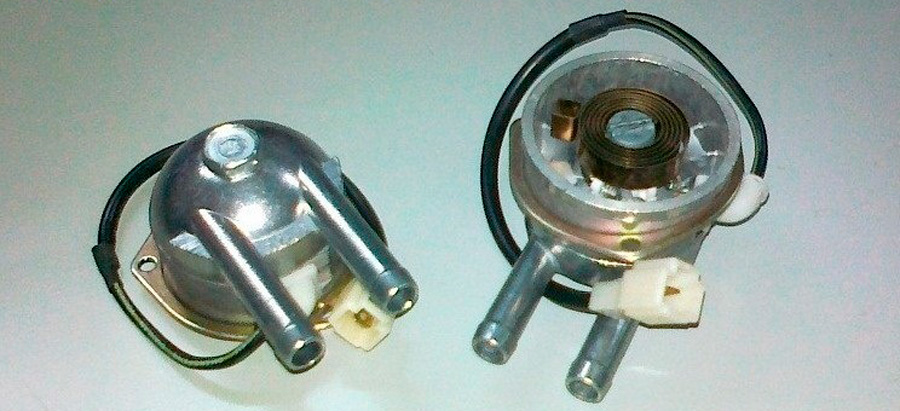

Термопривод воздушной заслонки
Представляет собой металлический цилиндр, расположенный справа, если смотреть со стороны капота, от него тоже отходят два патрубка системы охлаждения. Цилиндр состоит из двух полостей, каждая из которых выполняет разные задачи.
В левой находится биметаллическая спиральная пружинка, посредством системы тяг управляющая положением воздушной заслонки. Когда спираль холодная, заслонка закрыта. По мере её нагревания, чему способствует расположенная в этом же отсеке нихромовая нитка, заслонка приводится в движение. Правая полость термопривода полая, через неё протекает антифриз, и именно в этом месте происходит нагрев пружины.

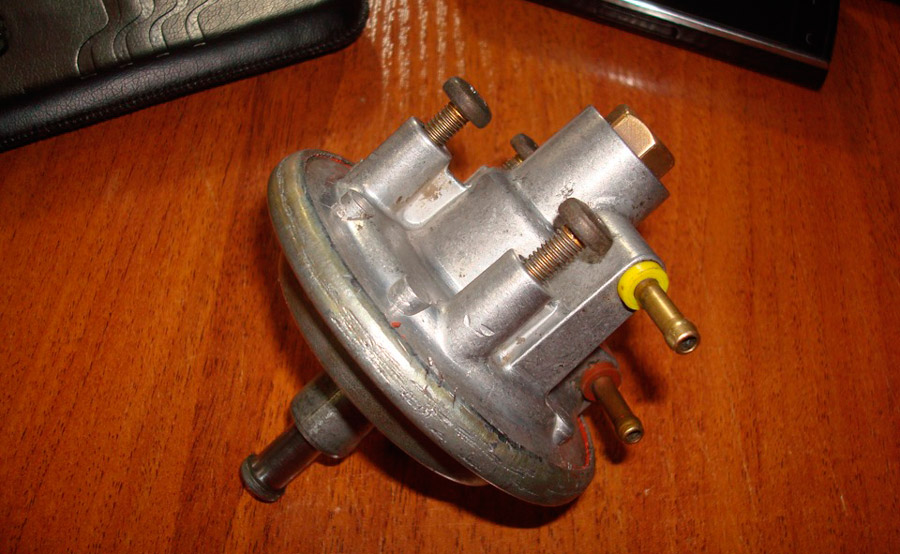

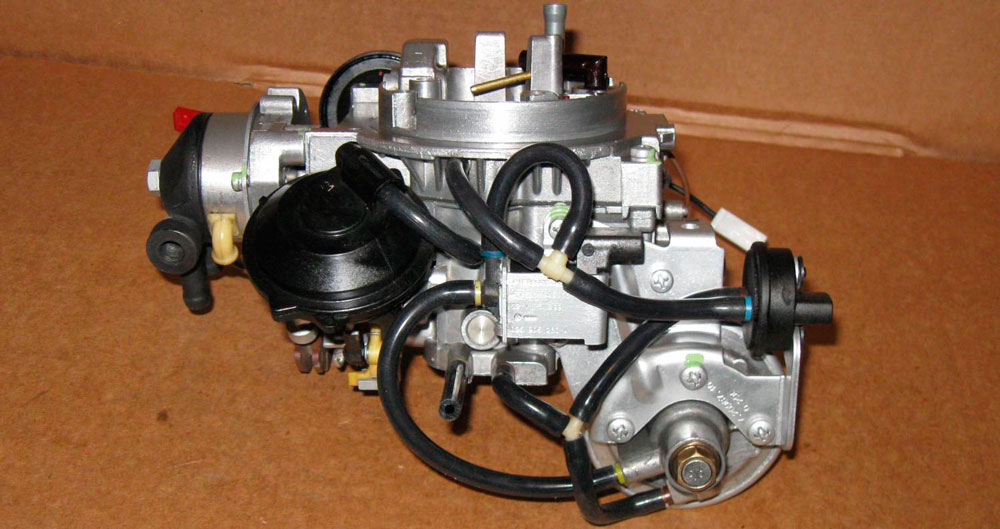

Пневмопривод воздушной заслонки
Он расположен справа в верхней части корпуса карбюратора. Представляет собой пластиковую фишку компактных размеров диаметром около 40 миллиметров. Привод воздушной заслонки представляет собой тягу, соединённую с тягой термопривода. Работой пневматического привода управляет шланг, идущий от тройника и дальше через линию пневматической задержки на впускной коллектор. Выходной пневмошланг скрывается в нижней части карбюратора.
-
Читайте также:
Принцип действия пневмопривода достаточно простой: внутри его расположена круглая резиновая диафрагма, на которую воздействует поток из впускного шланга. Когда мембрана смещается, через тягу она приоткрывает перепускной клапан, направляя воздушный поток дальше по назначению в выпускной шланг.
Согласно руководству пользователя, пневмопривод Pierburg 2Е ремонту не подлежит. На западе действительно приходится менять устройство целиком, но отечественные «кулибины» нашли более бюджетный способ решить проблему самостоятельно.

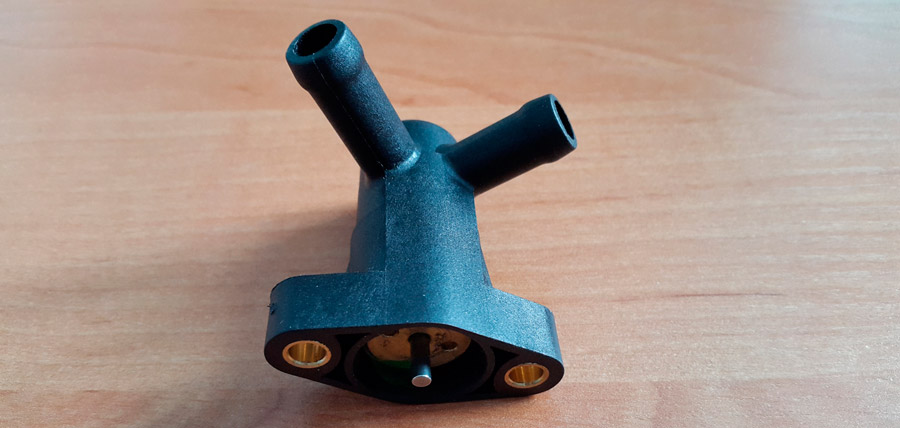

Термопривод дроссельной заслонки
Представляет собой цилиндр, аналогичный термоприводу ВЗ, с входным и выходным шлагами системы охлаждения силового агрегата.
Входной подключён к выходу термопривода ВЗ, выходной уходит в нижнюю часть карбюратора. Когда мотор не прогрет, упор не позволяет открыться заслонке, по мере прогрева ОЖ упор сдвигается, приводя в движение тягу.
Пневмопривод ДЗ
Представляет собой небольшую круглую деталь диаметров 8 см, из которой выходит шток, соединённый с рычагом привода ДЗ. Представляет собой трёхпозиционный переключатель с двумя пневмотрубками, входная подключена к тройнику, выходная – к электромагнитному клапану.
Система ХХ, переходная система
Когда мотор запущен, термоклапан перекрывает доступ атмосферного воздуха в пневмопривод ДЗ, и шток первой камеры устанавливается в положение, характерное для холостого хода при прогретом двигателе. Пока мотор греется, ДЗ первой камеры начинает приоткрываться по мере нагрева термосиловой компоненты пускового устройства (система жидкостного подогрева).
Топливо тем временем из поплавковой камеры подаётся в жиклёр холостого хода, минуя главный топливный жиклёр. Там оно смешивается с воздухом, подаваемым через отверстие качества смеси, затем ТВ-смесь через щель ХХ поступает под дроссельную заслонку, приводя к увеличению частоты вращения коленвала.
Таким же образом функционирует переходная система другой камеры карбюратора «Pierburg», обеспечивая рост частоты вращения мотора в соответствии с положением заслонки.
-
Читайте также:
Главная дозирующая система
Конструкция поплавковой камеры классическая: топливо попадает сюда через игольчатый клапан и удерживается поплавком на стабильном регулируемом уровне. Из поплавковой камеры горючее в результате возникновения разрежения попадает в колодец эмульсионной трубки, минуя главный топливный жиклёр.
Именно там топливо смешивается с воздухом, поступающим из главного воздушного жиклёра. Топливовоздушная эмульсия образуется в результате обдува воздушным потоком, поступающим через диффузоры.

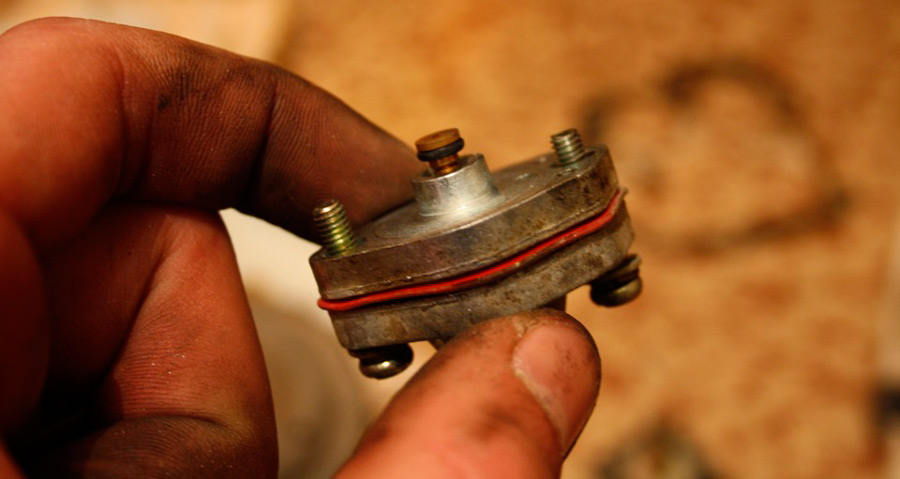

В составе ГДЗ первой камеры имеется экономайзер, который при уменьшении разрешения в ДЗ открывает канал подачи дополнительного топлива к жиклёру ГДЗ, осуществляя тонкую регулировку топливной смеси.
Точно так же функционирует дозирующая система второй камеры, но здесь функции экономайзера выполняет эконостат.
Ускорительный насос
Эта компонента карбюратора Pierburg 2e отвечает за перекачку топлива из поплавковой камеры в зону образования топливовоздушной смеси при открытии дроссельной заслонки.
Достоинства «Pierburgа»
Одним из главных плюсов конструкции немецкого карбюратора серии 2Е считается включение в его состав вакуумного эконометра. Этот компонент отвечает за обогащение топливовоздушной смеси, когда происходит резкое нажатие на педаль акселератора.
Следует отдельно упомянуть и особенности подогрева, для чего в конструкцию устройства включены специальные нагревательные элементы. Они достаточно быстро прогревают все детали карбюратора, улучшая качество смесеобразования.
Наконец, нельзя не отметить пусковую систему Pierburg 2Е, которая реализована в трёх модификациях, ручной, автоматической и полуавтоматической. Пусковая система приводится в действие через вакуумный регулятор, у которого несколько важный функций:
-
Читайте также:
- запуск системы подогрева после холодного пуска, обеспечивающей вращение коленвала на скорости 3000 об/минуту;
- по мере прогревания ОЖ механический регулятор проходного сечения плавно закрывается, и обороты падают до 1500;
- когда тосол прогревается до 70°С, пусковая система автоматически снижает обороты до рабочих.
В остальном принцип функционирования немецких карбюраторов схож с отечественными аналогами – это касается конструкции жиклёров, диффузора, поплавковой камеры и в общем процесса формирования смеси, подаваемой в камеру сгорания.

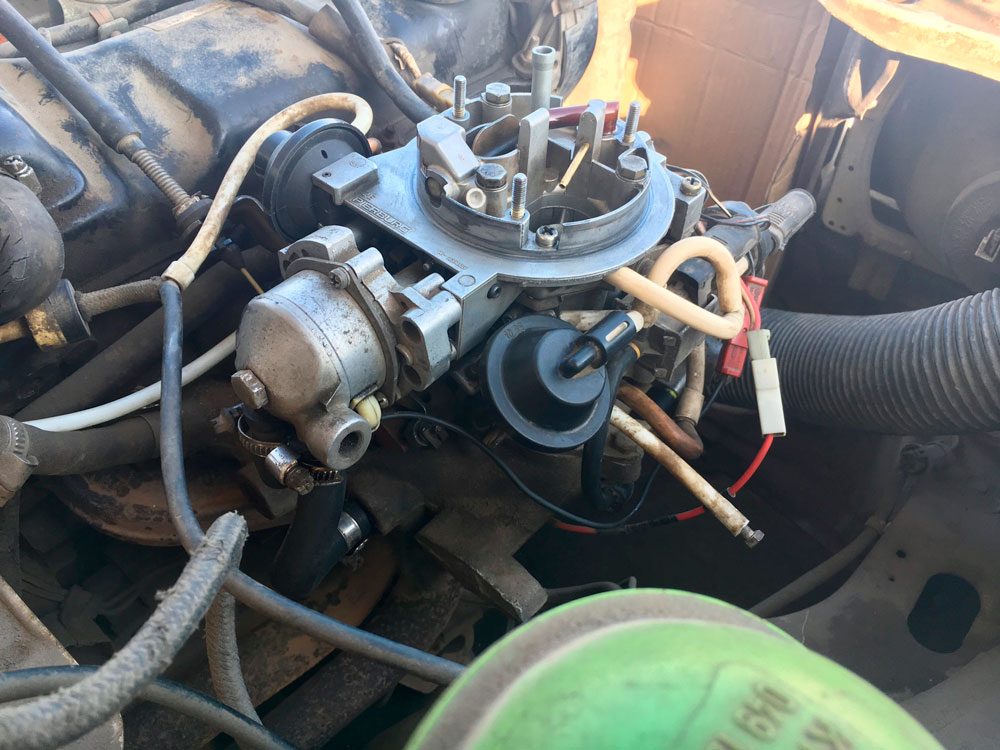

Настройка карбюратора «Pierburg 2Е»
Условия эксплуатации карбюраторов этой модели, как и большинства других аналогичных устройств, не предъявляют особых требований по уходу за ним. Единственный вид работ, который нужно выполнять с определённой периодичностью, указанной в руководстве пользователя, – промывать карбюратор и продувать жиклёры сжатым воздухом.
Внешне Pierburg 2Е выглядит достаточно устрашающе, но отрегулировать карбюратор любой модификации и не так уж сложно, хотя это заведомо сложней, чем в случае с карбюраторами, устанавливаемыми на отечественные автомобили.
Единственное требование – работать максимально аккуратно, чтобы не повредить резьбу и не допустить попадание в отверстия мусора.
Больше всего сложностей возникает из-за системы холостого хода – здесь она имеет прямую связь с термоприводом заслонок, позволяющих автоматически изменять обороты ХХ мотора, реагируя на температуру антифриза.
При нормальной работоспособности «Pierburg 2Е» регулировка ХХ осуществляется очень просто, подкручиванием винта количества и качества смеси. Но если карбюратор барахлит, обороты «гуляют», то заставить его вернуться в номинальный режим работы могут такие меры, как проточка стыков или полирование диффузоров, но это достаточно ответственные операции, которые выполнять самостоятельно не рекомендуется.

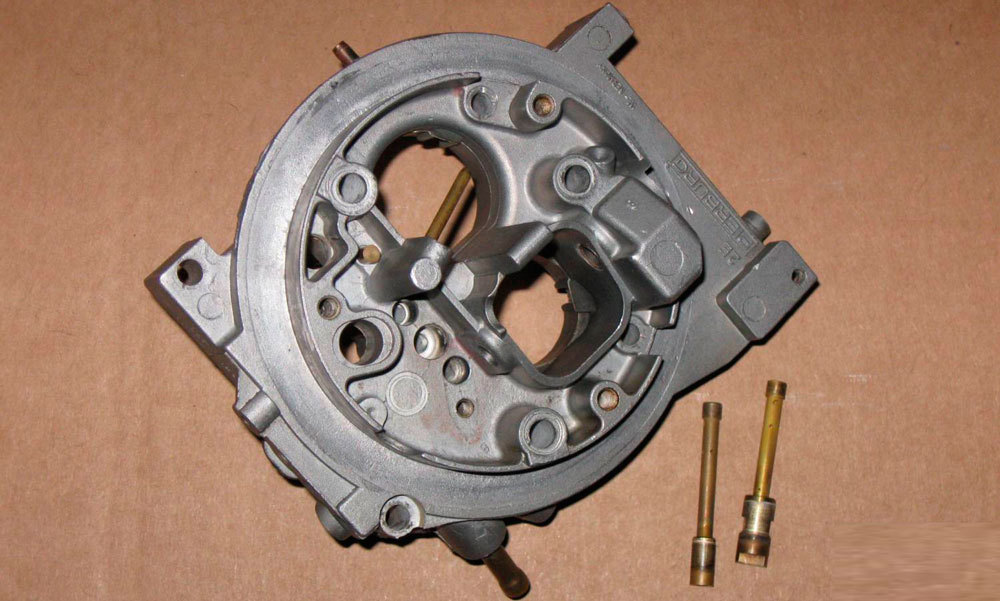

Можно попробовать заменить жиклёры, однако имеющиеся в продаже ремкомплекты укомплектованы слабо, и из-за редкости немецких карбюраторов найти жиклёры недостающих диаметров – задача архисложная.
При выполнении регулировки карбюратора «Pierburg 2Е» особенно щепетильно нужно отнестись к настройке ускорительного насоса, оказывающего значительное влияние на работу двигателя в разных режимах. Нужно стараться отрегулировать его таким образом, чтобы обеспечить максимально долгое распыление топлива, что позволит намного резче раскручивать обороты, а это важно для карбюраторных моторов.
Опытные автовладельца утверждают, что некоторые жиклёры Pierburg 2Е совместимы с отечественной классикой. Так, в первой камере размер жиклёра – 110, во второй – 127. В ремкомплектах для классики выбор жиклёров обширен – от 107 до 130 мм, так что подобрать дефицитный жиклёр всё-таки можно.
Хотя «Pierburg» считается очень надёжным устройством, со временем и у него могут возникнуть проблемы. Рассмотрим чаще других встречающиеся неполадки.
Плавающие обороты ХХ на непрогретом двигателе
Когда после холодного пуска обороты не превышают 1500, и впоследствии уменьшаются до 900, при этом выхлоп чёрного цвета – скорее всего, причина заключается в неисправности пневмопривода ВЗ. Обычно рвётся резиновая мембрана или нарушается регулировка привода. Привод регулируют заново или меняют на новый. Стоимость стартует от 1000 рублей и зависит от его состояния.
Сброс высоких оборотов при прогреве не происходит
Причина, как и в предыдущем случае, может заключаться в неправильной работе пневмопривода ВЗ. Проблема решается заменой неисправной детали.

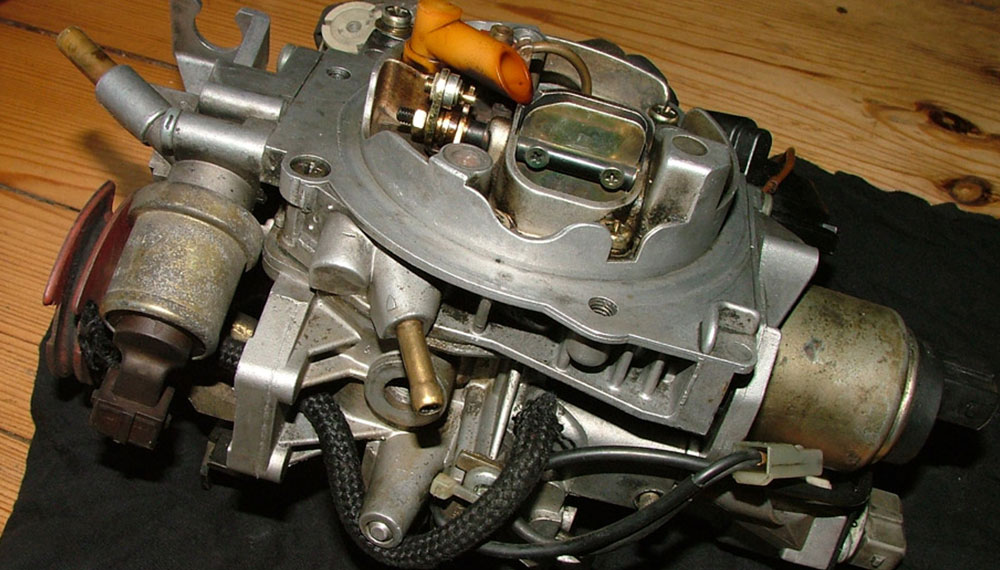

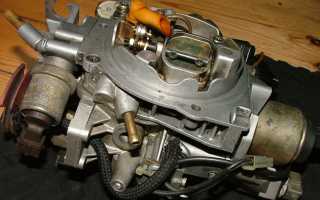

Как регулировать «Pierburg»
Единственная доступная регулировка – холостого хода. Выполнять процедуру следует на горячем моторе. Если проигнорировать эту рекомендацию, впоследствии на холостом ходу на прогретом силовом агрегате будут возникать провалы.
Осуществлять регулировку холостого хода на двухкамерном карбюраторе «Pierburg 2Е» нужно при отсоединённом патрубке вентиляции кратера.
Последовательность действий следующая:
- добиваются стабильной работы мотора, регулируя обороты винтом количества;
- винтом качества увеличиваем обороты до максимального значения;
- когда они перестанут увеличиваться, прекращаем вращать винт качества;
- теперь снова переходим к винту количества и добиваемся падения оборотов до номинальных для режима холостого хода.
Некоторые эксперты рекомендуют подкручивать винт качества, пока двигатель будет работать без перебоев – это делается для обеднения смеси с целью экономии горючего.
После выполнения регулировки сделайте тестовый заезд, и если работа мотора вас по-прежнему не удовлетворит, можно попытаться выполнить настройку повторно. По сравнению с карбюраторами «Солекс» Pierburg 2Е считаются более капризными в настройке, и обычно даже у профессионалов не всегда получается выполнить регулировку с первого раза.
При выполнении любых работ с этим карбюратором важно не перепутать порядок подключения шлангов с тосолом и вакуумных трубок.
Как видим, регулировка немецкого двухкамерного карбюратора несложна, поскольку касается только работы мотора на холостом ходу. Все остальные проблемы самостоятельно решить вряд ли удастся, учитывая редкость этих устройств.
