Как подключить шунт к китайскому ампервольтметру

ВольтАмперметр с внешним шунтом

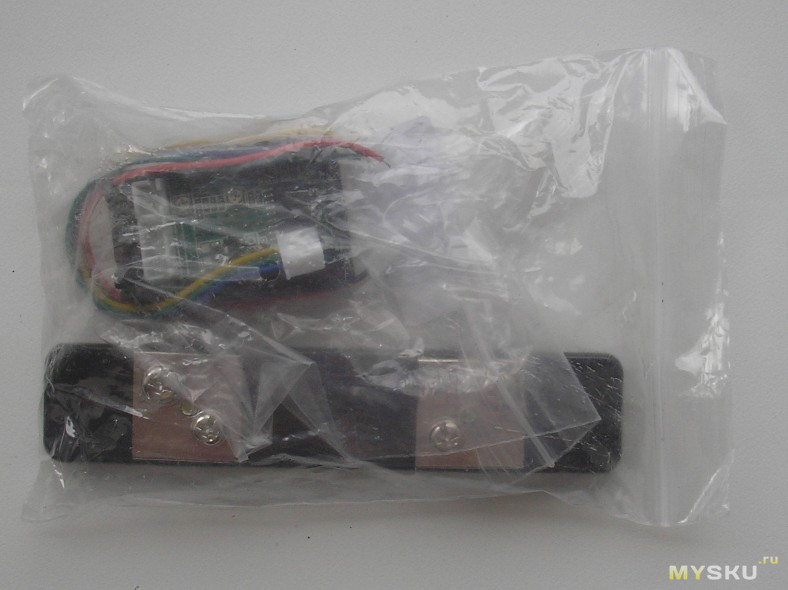

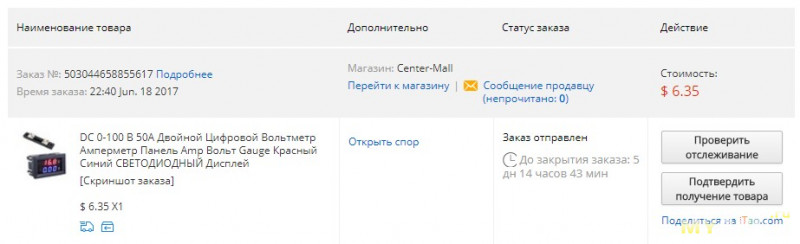

Сразу предупрежу, заказывал не для себя, у меня этого добра больше чем достаточно. Прислали очень быстро, менее 20-ти дней. 7 июля уже получил. Трек полноценный. Наилучшее применение этому измерительному устройству — автомобильная зарядка (это моё мнение). Может, кто и другое применение найдёт, не столь важно. Для начала посмотрим, в каком виде оно пришло. Обычный полиэтиленовый пакет, «пропупыренный» изнутри. Содержимое было разложено по пакетам с замками. Измерительный блочок с проводами положили в дополнительный пакет. Всё в цельности и сохранности, ничего не поломалось. Размеры просто миниатюрные. Я не стал рисовать сам, просто взял фото со страницы магазина и добавил один размер, который они забыли указать. Шунт значительно крупнее. Блок идикатора/измерителя по форме и размерам ничем не отличается от своих собратьев. Надписи V и A нанесены краской, поэтому в темноте видны не будут.

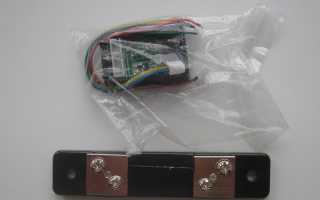

Единственно отличие – у него нет встроенного шунта. Контроллер, как обычно, без названия. Попробую разобраться, что и куда подцеплять. Информации на странице продавца мутная. Спрашивать нет смысла, всё равно не поможет, потому что сам ничего не знает. Учтите ещё издержки двойного перевода. Снова взял самую подходящую картинку со страницы продавца и немного подправил. Для разных самоделок схема подключения может немного отличатся. Этот вариант подходит для заряжающего устройства аккумулятора.

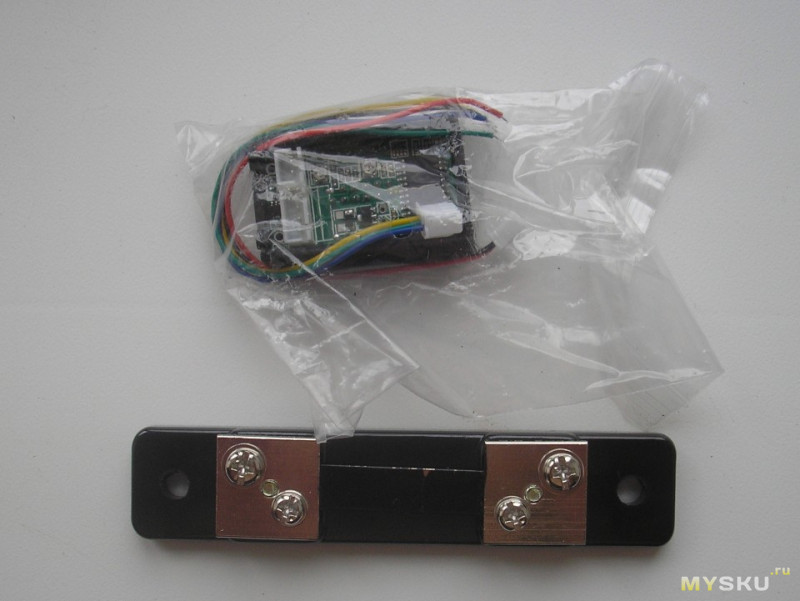

Мелкий разъём предназначен для запитки схемы. Разъём с тремя проводами – измерительный. Есть два регулятора точности показаний. На фото всё понятно. Резисторы стрёмные. Поэтому часто крутить не рекомендую (сломаете). А теперь гляну, какую точность обещает продавец. Погрешность измерений не более 1%. Многовато для цифровой техники. Особо размусоливать не буду, просто приведу сравнительную таблицу измерений полученного прибора с тем, что должно быть. В качестве образцового прибора – установки П320 и П321. Сначала подал 1 А и 10 В. Как-то плоховато. Пришлось крутануть оба резистора. Что крутить я показывал. Единственное дополнение: по часовой — прибавляет, против часовой – уменьшает показания. Небольшое дополнение. При напряжении питания 3В синий индикатор становится невидим. При напряжении питания ниже 3,7В начинает сильно врать. Уже при 3,7В показывает адекватно. Вывод: если хотите с помощью этого девайса измерять напряжения ниже 3,7В, необходимо запитывать схему от отдельного источника через «разъём с тонкими проводами». А теперь таблица уже после подгонки. И по току. 0,3 А→0,23 А 0,5 А→0,45 А 0,8 А→0,76 А 1,0 А→1,00 А 3,0 А→3,16 А 9,0 А→9,61 А 10 А→10,7 А Хотел бы обратить внимание на то, что казалось бы одни и те же приборы, но от разных продавцов, могут в корне отличаться друг от друга. Будьте внимательны. Вывод: прибор достаточно точно измеряет напряжение. С измерениями тока есть нюансы. Перед использованием обязательно нужно проверить на более точных приборах. В отличие от прибора с встроенным шунтом показывает намного хуже. На этом всё. Удачи!

Схема подключения Вольтметр-Амперметра DSN-VC288

DSN-VC288 это компактный и простой в использовании цифровой вольт-амперметр с точностью ±1%. Размер отверстия в корпусе для установки 45 x 26мм. Данные отображаются на двух семи-сегментных диодных дисплеях разного цвета, в данном случае это синий и красный. Частота обновления около 100-300мс/раз, бывают разные. Диапазон вольтметра и амперметра от 0 до 100В (разрешение 0,1 В) и от 0 до 9.99A (разрешение 0,01А) соответственно. Шунт амперметра встроенный. Купить можно за 2.7$ на Aliexpress.

Технические характеристики DSN-VC288

Назначение выводов

Схема подключения Вольтметр-Амперметра DSN-VC288

Подключение с измерением напряжения в системы электроснабжения

Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод «-«, красный и желтый провода соединенные вместе «+», черный тонкий можно не использовать.

При питании самого прибора от измеряемого источника или источника имеющего общий провод, черный тонкий провод НЕ ПОДКЛЮЧАТЬ ни в коем случае!! Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем. А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально. (см. Комментарий Юрия)

Подключение с изолированным источником питания

Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В.

Калибровка DSN-VC288

Данный прибор идёт откалиброванным. Те, кому требуется повышенная точность, могут откалибровать самостоятельно, вращая головки подстроечных резисторов на плате прибора.

Калибровка есть как по току (подстроечный резистор I_ADJ), так и по напряжению (резистор V_ADJ).

Купить Digital Voltmeter Ammeter DSN-VC288 на Aliexpress

Похожие записи

Комментарии 118

Я может конечно чего то не понимаю. У Вас измерения тока на потребителе включено параллельно? А то у меня есть следующий проблема С током до 1 А работает вроде бы нормально, иногда даже цифру 2,9 А видел. Но постоянно какие то глюки высвечиваются нули и начинает мерехтеть индикация, добавляешь тока и он вырубается полностью.

Нет, конечно. Амперметр подключается в измеряемую цепь только последовательно: Картинки для поста сделаны в паинте, там маленький зазор между контактами и по этому кажется, что параллельно. У меня две штуки DSN-VC288 и работают без проблем. Возможно у вас попался брак, читал на форумах, что и у других были с ними проблемы, а именно с амперметром. Я купил приборы здесь: http://s.click.aliexpress.com/e/rjAAubM

Добрый день, к прибору продается внешний шунт, например FL-2 100A75mV, не хилая такая железка раза в три больше длиной, чем сам индикатор. У вас в описании указано, что шунт встроенный. Значит, внешний шунт не обязателен? Прошу разъяснить. Спасибо.

шунт на 10А (FL-2 10A 75mV)

шунт на 100А (FL-2 100A 75mV)

шунт на DSN-VC288 (10А)

Приобрел такой, же. По напряжению — боле менее. А по току совсем плохо. Маленький ток до 70 ма вообще не показывал, а при токе в 2,2а показывал 2,8а что ни в какие ворота не лезит. Попробовал подстроечником (не помогло) — схемки нет, потому только мои предположения, что подстроечник — это настройка нуля. А настройка диапазона только подгонкой шунта. Подгонял покрытием шунта припоем с последующим его спиливанием надфилем под образцовым током. В итоге получилось достаточно не плохо.

Очень интересует, на какие ноги м/с идут точки установки нуля по измеряемому току. Мне пришел прибор без этик площадок и врущий в -200mA, подстроечника не хватает, а очень нужно чтобы показывал малые токи. На сопли и непропай все проверил, склоняюсь что прибор не отюстирован. Прозвоните пож. куда идут эти контакты.

Если не предусмотрено такое обнуление конструктивно (точки), то скорее и в прошивке тоже.

Они все врут в сторону завышения, причина в неверном подключении измерительной цепи к шунту, по этому поводу есть правило , оно гласит, что измеритель подключается к шунту своими проводами непосредственно на шунт. А тут часть проводников, по которым течет измеряемыы ток выполняет часть шунта, естественно он завысит показания, и даже будет нестабильным, при нагреве такого «шунта» его сопротивление заметно меняется, поэтомк используются специальные материалы для их изготовления.

Нужно пропаять широкие дорожки от шунта к контактам разьема , еще лучше впаять на дорожки медные провода , хоть дорожки и широкие , и короткие , но на фоне низкого сопротивления шунта их соротивление вносит завышенные показания в амперметр , так , как на них ощутимо падает напряжение , которое и измеряет амперметр.

И так объединю кое что, написанное тут. Ток нуля амперметра (без нагрузки) настраивается Замыканием контактов I_ADJ_Z пинцетом естественно при подключенном питании. J_ADJ настраивает ток под нагрузкой, лучше при номинальном токе. Если диапазона регулировки резистором не хватает и ток показывает больше чем реальный, можно выпаять шунт, спилить у него упоры, которые не позволяют его впаять поглубже и впаять поглубже. Его рабочее сопротивление от этого уменьшится, а дальше уже подстраивать резистором. Напряжение регулируется резистором V_ADJ, лучше регулировать при номинальном напряжении.

Неверный подход к проблеме этой модели, нужно припаять медные проводки от шунта, к измерителю(контроллеру),не обязательно напрямую к контроллеру, но обязательно к самому шунту, старые дорожки не помешают, их удалять необходимости нет.

Приобрёл два прибора. Первый показал всё Окей. Под второй сделал панельку, подключил и… Вольты показ точно, а ток — увы. И никакие настройки не помогают. Но я не в «обиде». Думаю опять чего-нибудь у «алли» купить.

Амперметр измеряет только до 5 А ( но никак не 10А, как заявляет в характеристиках производитель и Продавец. ).

Спасибо admin! Перемычка помогла. Амперметр заработал. А вот вольтметр в диапазоне от 5 до 24в имеет нарастающую погрешность от 0 на 5 вольтах до — 0.8в на 24 вольтах. Буду благодарен за умную мысль. Как устранить этот дефект? Спасибо.

admin, Спасибо, ток теперь правильно показывает. Супер. Думал выкидывать прибор )))

А мне пришел прибор без встроенного шунта(а может я неправильно подключал,а он отпаялся и потерялся),я поставил перемычку из многожильного провода,настроил по образцовому прибору и все пошло как надо!

Благодаря шумности ОУ доступен оверсемплинг (oversampling) и измеряются нужные 12 бит.

Вся проблема с этим ИП в его нелогичности подключения амперметра. То что амперметр включается последовательно с нагрузкой, это понятно. Но то что при этом нагрузка не подключается к «минусовому» проводу источника, это уже из китайской логики. Получается , что нагрузку надо подключать к толстому красному проводу и к » +» источника. А в приборе уже через шунт подключается минус источника. Зашибись!

Спасибо за перемычку, а то уж подумал что мой мультиметр врет

Малогабаритный вольтметр — амперметр DSN-VC288.

Назначение, технические характеристики, схемы подключения.

Малогабаритный, простой в использовании очень удобный вольтметр-амперметр может быть использован в зарядных устройствах, блоках питания и других приборах где нужно измерять постоянные напряжения от 0 до 100В и токи от 0 до 10А. Купить по цене до 2$ можно здесь или на фото ниже.

Вот так он выглядит крупным планом:

Технические характеристики, приведенные на сайте продавца:

Если измеряемое напряжение будет в пределах от 4 до 30 В, то от него можно запитать и сам прибор DSN-VC288 (выше схема справа).

Если измеряемое напряжение будет превышать 30В или будет ниже 4В, то прибор необходимо запитать от отдельного источника напряжением от 4 до 30В и током не менее 20мА (выше схема слева).

Приборы продаются уже настроенными, но если в процессе эксплуатации возникла необходимость подстроить точность измерений, то это можно сделать в соответствии с ниже приведенным фото:

В интернете доступны несколько принципиальных схем прибора DSN-VC288, но полностью совпадающей с образцом я не нашел. Наиболее подходящую под мой образец привожу ниже:

Особенности эксплуатации и замечания по этим приборам.

При покупке в некоторых образцах перепутаны цвета проводов в разъемах. Перед первым включением обязательно сверяйте с фото на схемах подключения. Например, я недосмотрел в одном образце толстые провода красный и черный, для измерения тока, были перепутаны местами. Прибор не вышел из строя, но ток не измерял, пока не поменял провода местами (они легко вынимаются из разъема).

Еще одна особенность на которую обращают внимание на форумах. Если используется для питания самого прибора источник измеряемого напряжения (схема подключения левая), то тонкий черный провод питания самого прибора подключать не надо (на схеме это написано). Иначе, говорят, выгорит дорожка на плате прибора. Я это подтвердить не могу, у меня работает подключенный тонкий черный провод и ничего не горит. Гореть я думаю будет если при большом токе пропадет контакт толстого черного провода и большой ток нагрузки пойдет по тонкому черному проводу.

Ниже на видео показан пример использования этого вольтметра-амперметра в универсальном блоке питания-зарядном:

5 комментариев к “Малогабаритный вольтметр — амперметр DSN-VC288.”

Грубая ошибка в проектировании монтажной схемы. Нарушено правило подключения измерителя к шунту, часть медной дорожки является продолжением шунта. Поэтому эти амперметры сильно врут, у всех по разному, зависит от слоя припоя нс дорожке. Для лечения этого брака, советую запаять провода от измерителя прямиком к креплению шунта, измерительную дорожку удалять необходимости нет.

При подключении тонкого черного у меня ничего не горело, но вместо тока он показывал погоду в Чикаго. Я посчитал, что он неисправен, и некоторое время так и эксплуатировал. А потом где-то прочитал про тонкий черный, оторвал его, и прибор стал показывать правильный ток.

Странная реакция прибора. У меня работает одинаково с подключенным и отключенным черным тонким проводом. Дело в том, что на плате толстый и тонкий черный провода соединены. Возможно, у вас дефект дорожки на плате или что-то иное. Даже если прибор заработал, не повредит припаять перемычку толстым проводом, как советуют выше.

При подачи нагрузки падает напряжение сам вольметр гаснет.На плате надписи XK 001 DSN-VC288 V1.0. Он без всяких шунтов и регулировка одна на аольтаж
