На качество работы топливной системы влияют многие факторы. В результате это отражается на эксплуатационных характеристиках автомобиля в целом, включая мощность, расход, стабильность работы ДВС.
Одним из контролируемых параметров является давление в топливной рампе.
Своевременные диагностические и тестовые операции можно проводить самостоятельно с помощью поручных инструментов.
Как выглядит топливная рампа
Разбираясь в подкапотном пространстве с конструкцией систем, необходимо знать, что такое рампа в автомобиле. В некоторых источниках ее называют «рейкой». Она представляет собой небольшую полую трубу с запаянными торцами и вмонтированными вдоль центральной оси несколькими патрубками, диаметр которых немного меньше базовой трубки.
Посредством патрубков топливо отправляется к располагающимся далее форсункам. Обязательным устройством, закрепленным на топливной рейке автомобиля, является регулятор давления.
Важно знать, что топливную рампу в большинстве случаев автомобильные конструкторы располагают непосредственно на впускном коллекторе ДВС, фиксируя ее через пару кронштейнов болтами.
Топливо, которое отправляется в полость рейки, отправляется посредством форсунок внутрь впускного патрубка. Кроме отводящих патрубков узел наделен запорным штуцером, позволяющим варьировать степень давления в топливной гидрораспределительной системе. Мониторинг давления осуществляется благодаря встроенному манометру.
Для изготовления топливных рамп применяются трубки из высокопрочной стали, рассчитанные на работу в условиях высокого давления, которое составляет несколько атмосфер. При передаче некачественного топлива к форсункам, последние могут существенно загрязняться, поэтому для ремонта может потребоваться демонтаж рейки.
Читайте также:
Эксперты рекомендуют начинать тестирование давления в топливной рампе с использования манометра, который подключается к специальному порту на рампе. Важно убедиться, что двигатель выключен, а система питания не под давлением. После подключения манометра, следует запустить двигатель и наблюдать за показаниями. Нормальное давление должно соответствовать спецификациям производителя. Если давление ниже нормы, это может указывать на неисправность топливного насоса или засорение фильтра. В случае превышения давления, стоит проверить регулятор давления. Также важно проводить тестирование при различных режимах работы двигателя, чтобы получить полное представление о состоянии топливной системы. Регулярные проверки помогут избежать серьезных проблем и обеспечить надежную работу автомобиля.
Когда нужно проводить замеры
Проводить замер текущего давления в установленной топливной рампе стоит при выявлении характерных признаков, демонстрирующих сбои в работе двигателя. Чаще всего к обязательному мониторингу приводят следующие факторы:
- Автомобиль после некоторого простоя приходится запускать, длительное время вращая стартер. Это один из популярных признаков сниженного давления в рейке.
- Не происходит запуск двигателя, хотя топливный насос работает без перебоев. Одной из причин может быть снижение производительности насоса, что сказывается на степени нагнетания топлива в системе.
- При работе на холостых оборотах заметно троит двигатель, что происходит по причине переобогащения либо переобеднения топливной смеси. Дополнительным признаком может служить загоревшийся световой индикатор Check Engine на приборной панели в салоне. Иногда проблемы с обогащение или обеднением смеси могут являться следствием поломок с форсунками, лямбда-зондом, датчиками температуры охлаждения, расхода воздуха, регулятором холостого хода и пр.
- ДВС перестает развивать обороты, захлебывается и глохнет от резкого нажатия на педаль акселератора. Во время разгона машина заметно дергается.
- Когда двигатель выйдет в рабочий температурный режим, машина начинает терять мощность. Одной из причин может быть изменение текущего значения давления вследствие перегрева бензонасоса.
В качестве признаков неисправностей топливной системы могут считаться повышение расхода топлива и выхлопы с превышенным содержанием CO. При этом ЭБУ может не выдавать кодов ошибок, что подтверждает необходимость проверки рампы.
Измерительные приспособления
Перед проведением проверки в топливной рампе давления необходимо подобрать инструментарий. Обязательным атрибутом является манометр, способный выдавать результат до 6-10 атмосфер. Применять оборудование со шкалой, рассчитанной на существенно большие значения, не рекомендуется, так как в подобной аппаратуре будет увеличена погрешность. Выбрать манометр для измерения давления топлива можно в автомагазинах.
Необходимо запастись армированным гибким шлангом, у которого внутренний диаметр будет 10 мм. Для обеспечения герметичности применяется сантехническая пакля, фум-лента или иной подручный материал. С помощью него удастся надежно удерживать шланг на патрубках в процессе замера.
Важно! С наружной стороны шланга используется металлический винтовой хомут, не стоит применять затяжку проволокой, так как это может привести к поломке конструкции и срыву захватов.

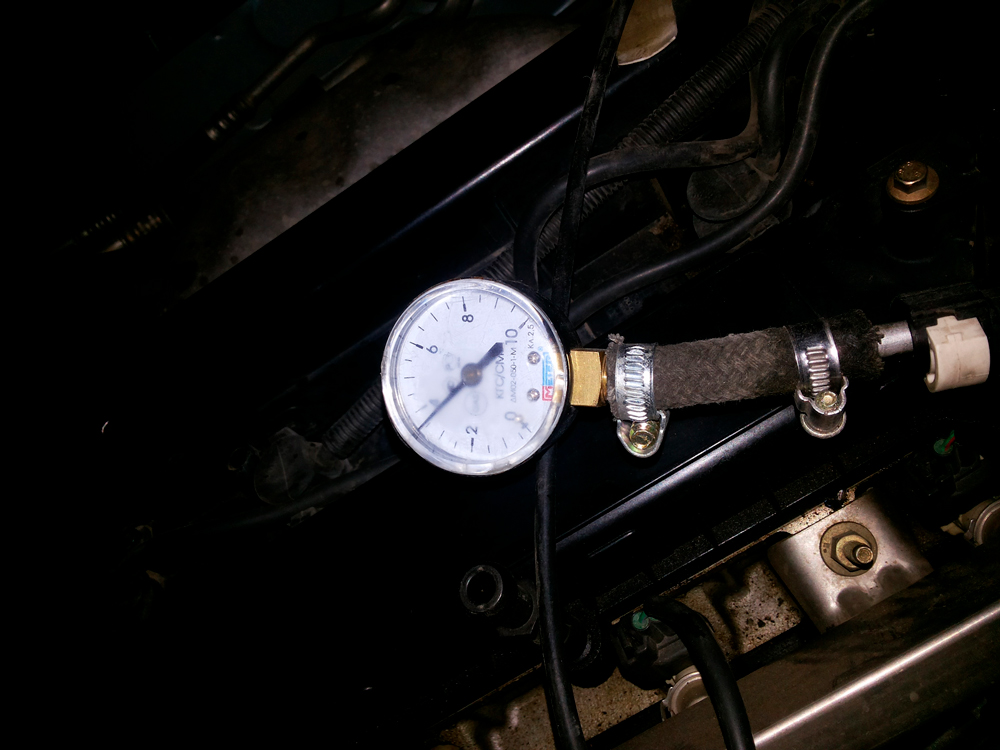

Фактически отрезок шланга с зафиксированным с одной стороны манометром является необходимым для замеров давления в рейке прибором. Аналогичное устройство в готовом виде можно приобрести в автомагазинах, но отдать за него придется около 2500 рублей.
Инструкция по диагностике

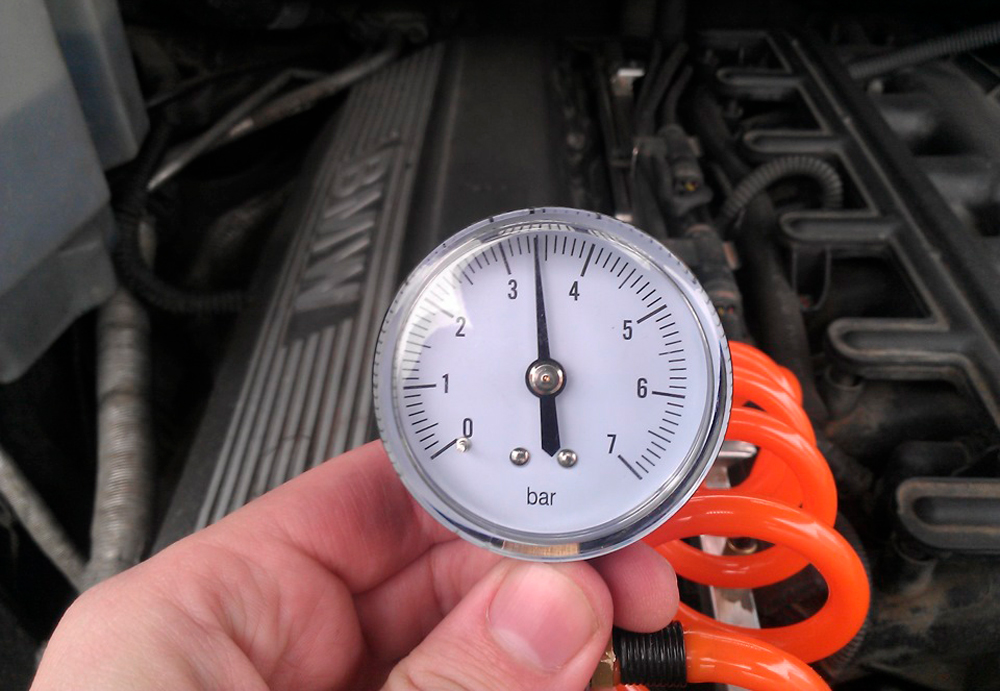

Перед тем, как непосредственно проверять текущее значение давления в топливной рампе, автовладелец открывает капот и включает зажигание в автомобиле. Выявить место расположения рейки можно визуально или по инструкции к автомобилю.
Обязательным атрибутом рампы является пробка штуцера. Её потребуется вывинтить. В таком случае поможет золотник. Так как проверить необходимо максимально аккуратно, то заранее подставляем тару под штуцер, куда будет стравливаться часть топлива, содержащаяся под давлением.
Работу выполнять рекомендуем в защитных аксессуарах, используя пластиковые очки и резиновые перчатки с нарукавниками. Шланг с манометром крепим к штуцеру хомутом.
-
Читайте также:
Чтобы точно узнать давление, потребуется провести несколько замеров на разных режимах:
- на включенном зажигании;
- в режиме холостого хода;
- после сброшенного патрубка регулятора давления;
- на недолго передавленной сливной трубке.
Меньшее количество замеров создаст погрешность в результате. Рекомендуем применять приведенную схему.

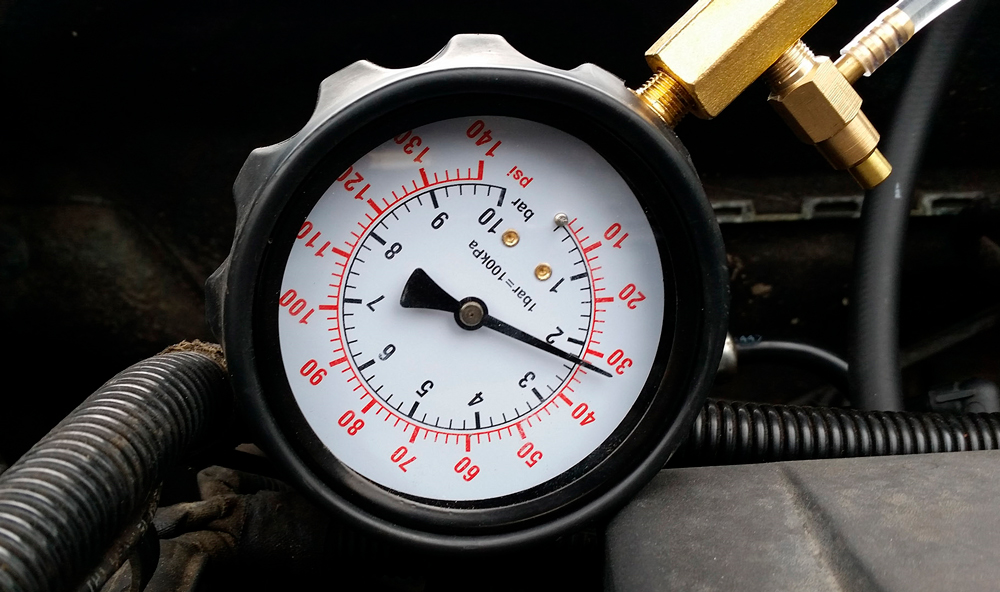

Какое должно быть давление в топливной рейке
При включенном зажигании на манометре должны отражаться значения, не менее 3 атмосфер. Оптимальным параметром для режима холостых оборотов принято считать 2 атмосферы. Если избавиться от влияния трубки регулятора, то на измерительной шкале должны быть 303 атмосферы.
Когда водитель ненадолго передавливает трубку, то нормальным является поднятие значения до уровня 7 атм. Автомобилист может протестировать машину в период подгазовывания, выжимая ненадолго педаль акселератора. При этом стрелка обязана подниматься к тройке в пиках и опускаться к 2,5 при падении искусственной нагрузки.
Важно! Проводить все замеры необходимо на исправной топливной системе, так как в противном случае результат будет недостоверным.
После того, как жидкость принудительно завершили нагнетать в систему, включаем зажигание и следим за манометром. Уровень должен дойти до 0,7 атм исбалансироваться на данной отметке. Если стрелка падает к нулю, то это свидетельство негативных явлений, к которым относится обычно неисправность регулятора давления горючего. В такой ситуации замене подлежит РДТ либо обратный клапан, скрытый в конструкции бензонасоса.
Во время тестирования рекомендуем довести обороты до 3000 об/мин и обратить внимание на поведение стрелки. При ее падении придется чинить топливный насос. Когда насос не может длительный период времени держать стабильное давление, то это – признак забитого фильтра мусором. Стоит проверить грубую сеточку и почистить при необходимости от сора либо заменить ее на новую. В противном случае меняйте весь топливный насос.
Заключение
Когда водителям не помогают перечисленные советы, то необходимо проводить более тщательную диагностику систем автомобиля. Начинать стоит с диагностики регулятора холостого хода, далее переходите к проверке компрессии в цилиндрах. Если нет опыта глубокой диагностики, то придётся обращаться к профессионалам.
Вопрос-ответ
Каковы основные признаки того, что давление в топливной рампе может быть неправильным?
Основные признаки включают затрудненный запуск двигателя, неравномерную работу на холостом ходу, потерю мощности при ускорении и повышенный расход топлива. Если вы заметили эти симптомы, это может указывать на проблемы с давлением в топливной рампе.
-
Читайте также:
Как правильно измерить давление в топливной рампе?
Для измерения давления в топливной рампе необходимо использовать манометр для топлива. Сначала отключите насос и установите манометр на специальный порт для измерения давления. Затем включите зажигание, но не запускайте двигатель, чтобы проверить давление. Оно должно соответствовать значениям, указанным в руководстве по эксплуатации вашего автомобиля.
Что делать, если давление в топливной рампе ниже нормы?
Если давление ниже нормы, сначала проверьте топливный насос и фильтр на наличие засоров или неисправностей. Также стоит проверить соединения и шланги на наличие утечек. Если все эти компоненты в порядке, возможно, потребуется заменить регулятор давления или сам насос.
Советы
СОВЕТ №1
Перед началом тестирования давления в топливной рампе, убедитесь, что у вас есть все необходимые инструменты, такие как манометр для топлива и защитные очки. Это поможет избежать травм и обеспечит точность измерений.
СОВЕТ №2
Перед подключением манометра к топливной рампе, отключите насос и дайте системе давления сброситься. Это предотвратит возможные утечки топлива и обеспечит безопасность во время работы.
СОВЕТ №3
При проведении теста на давление, внимательно следите за показаниями манометра. Сравните их с рекомендованными значениями, указанными в руководстве по эксплуатации вашего автомобиля, чтобы определить, есть ли проблемы с системой подачи топлива.
СОВЕТ №4
После завершения тестирования обязательно отключите манометр и проверьте все соединения на наличие утечек. Это поможет избежать проблем в будущем и обеспечит надежную работу топливной системы вашего автомобиля.
