Пособие по самостоятельному изготовлению K-line адаптер

Подавляющее большинство современных авто использует инжекторную систему подачи топлива. Она предусматривает наличие специальной линии, посредством которой данные, передаваемые с инжекторного блока в ЭБУ, можно получить на внешнем устройстве, например, ноутбуке. Для сопряжения этой линии, именуемой K-line, необходим переходник. Наличие такого адаптера существенно расширяет возможности диагностирования систем двигателя, и сегодня мы узнаем, что именно можно делать, имея такой адаптер, и как его изготовить самостоятельно.

Для чего нужна линия K-line

Итак, что можно сделать с помощью переходника K-Line?

Возможности линии для передачи данных могут зависеть как от модели автомобиля, так и установленного в нём ЭБУ. Многое зависит также от используемой диагностической программы, хотя в принципе такое ПО базируется на возможностях железа.

Итак, что можно сделать, имея адаптер и ноутбук:

• читать и интерпретировать коды ошибок ЭБУ, а также удалять их из памяти бортового компьютера;
• производить анализ функционирования узлов двигателя;
• загружать новые прошивки ЭБУ;
• изменять значение констант (например, допустимое содержание СО);
• производить настройку конфигураций электронного блока управления.

Большинство ЭБУ отечественных марок авто допускают проведение манипуляций с ПО, загруженным в бортовой компьютер. Но для реализации такой возможности требуется использование специальной схемы.

К-line одаптер, что это? И как работает?

Эксперты в области автомобильной электроники отмечают, что самостоятельное изготовление K-line адаптера может быть полезным навыком для автолюбителей и специалистов по ремонту. Такой адаптер позволяет осуществлять диагностику и взаимодействие с электронными системами автомобиля, что особенно актуально для старых моделей. По мнению специалистов, ключевыми аспектами успешного изготовления являются правильный выбор компонентов и тщательное соблюдение схемы подключения. Также важно учитывать совместимость адаптера с конкретными марками и моделями автомобилей. Эксперты подчеркивают, что наличие базовых знаний в электронике и умение работать с инструментами значительно облегчит процесс. Однако они предостерегают от самодеятельности без должной подготовки, так как ошибки могут привести к повреждению электроники автомобиля.

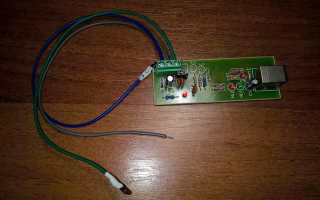

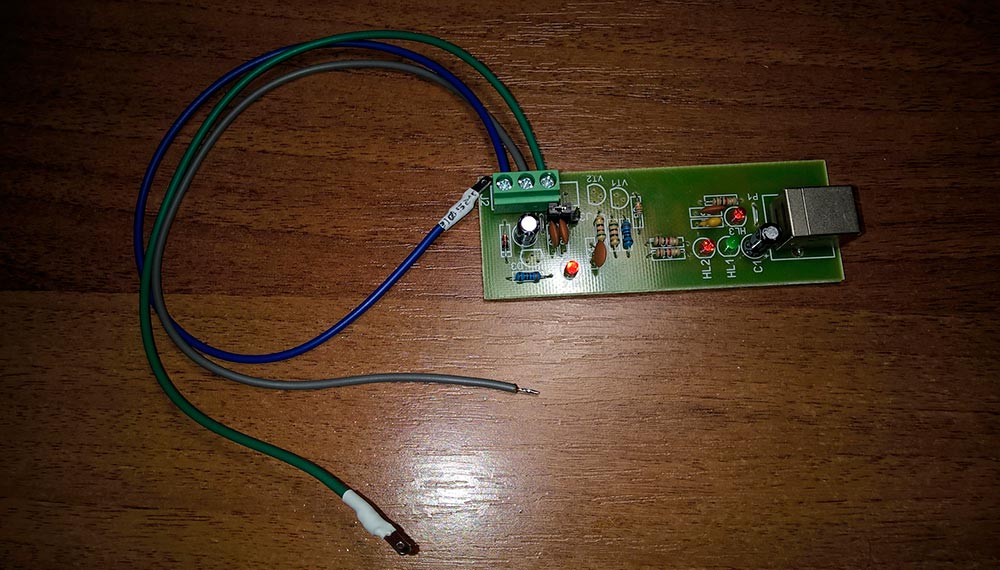

Как собрать K-line адаптер своими руками

K-Line представляет собой одноканальную шину, предназначенную для передачи данных в обеих направлениях. Со стороны ЭБУ присутствует разъём OBD2, со стороны внешнего устройства разъём сопряжения может быть разным, от устаревшего COM-порта до USB-разъёма. Принципиальная съема адаптера должна обеспечивать передачу данных по протоколам ISO 9141-2 или его более поздней модификации – ISO 14230.

В принципе такой адаптер можно приобрести в магазине, стоимость его невелика, однако многие автолюбители предпочитают использовать самодельные переходники, благо их можно более качественно адаптировать под конкретную модель машины (вернее, её силового агрегата) и бортового компьютера.

В интернете имеется немало вариантов схем таких устройств сопряжения, включая достаточно простые, ориентированные на COM-порт. Но поскольку современные ноутбуки такими портами давно не оснащаются, потребуется также применение переходника, что снижает надёжность устройства. Поэтому имеет смысл использовать самодельный K-Line-адаптер с USB-портом для подключения к ноутбуку, однако техническая реализация такой схемы будет намного сложнее.

Вам потребуется несколько специализированных микросхем, печатная плата и немало других мелких деталей. Но поскольку уже практически нет людей, ни разу не менявших свой сотовый телефон, то наверняка у вас завалялся старый USB-кабель, который вполне успешно можно использовать для наших целей.

Итак, что нам понадобится, чтобы сделать адаптер K-Line с USB входом для подключения к ПК своими руками:

• 4 резистора номиналом 3 Ком;

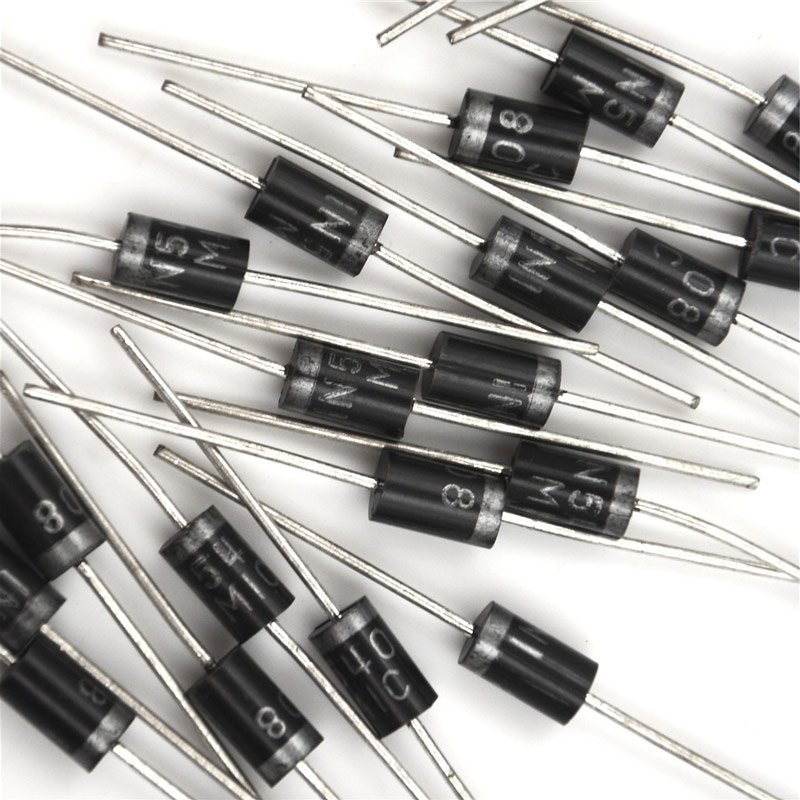

• выпрямительный диод;

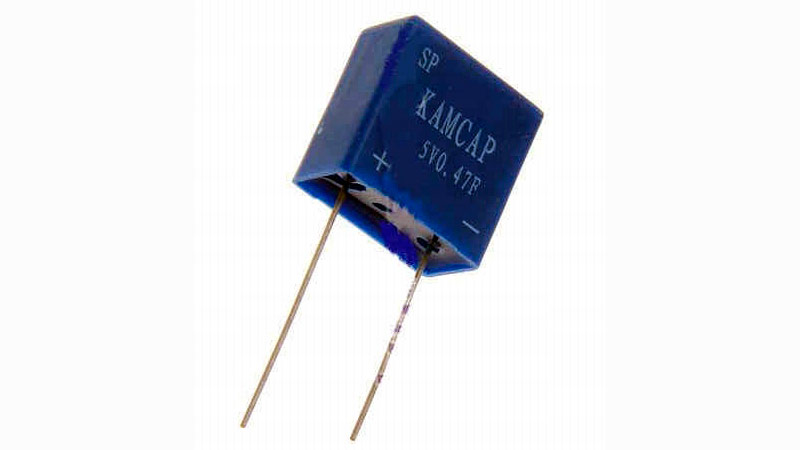

• конденсатор на 0,47-0,5 F;
• ещё три резистора разного номинала: 1, 8,4 и 10 Ком;
• 2 транзистора;
• собственно USB кабель;
• паяльник.

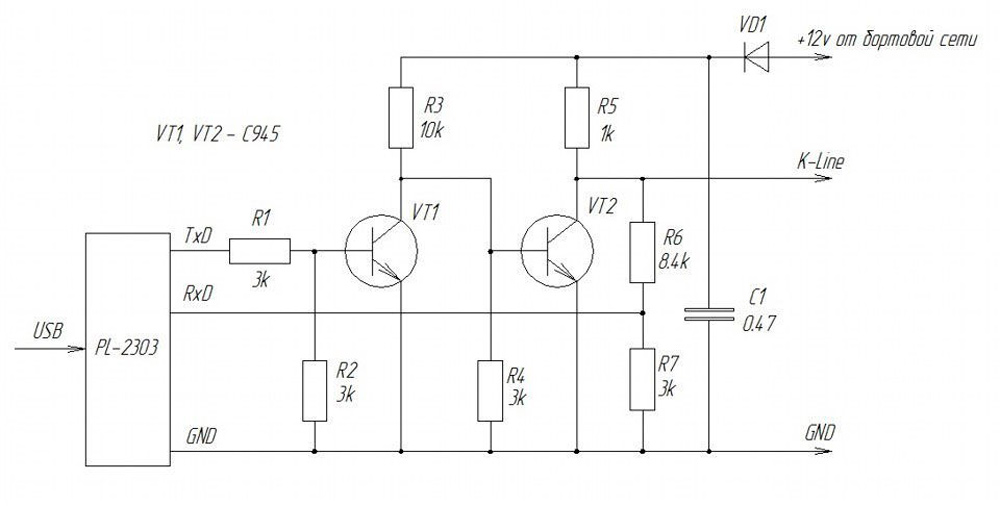

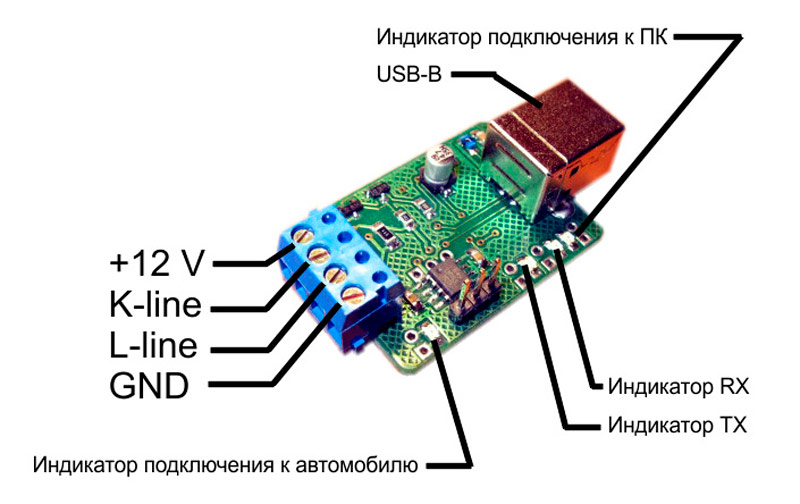

Принципиальная схема такого K-Line адаптера выглядит следующим образом:

Разумеется, топологию схемы вы можете изменить по своему усмотрению, и даже можете использовать печатную плату, но проще всё-таки делать всё навесным монтажом элементов.

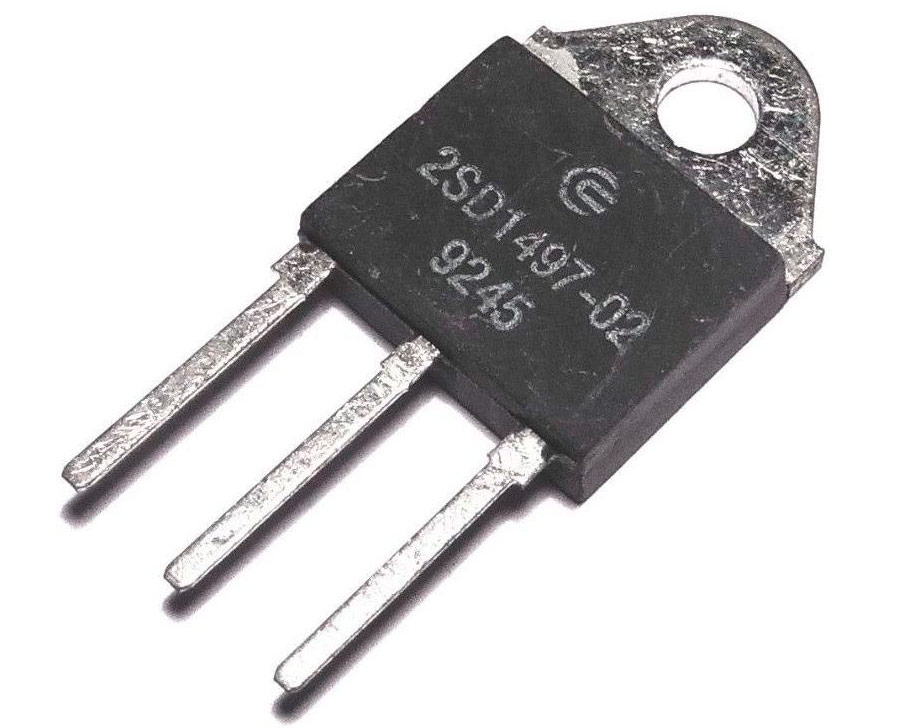

Транзисторы можно выпаять из старого блока питания компьютера, но если такой возможности нет, то можно приобрести их в магазине радиодеталей. Вместе с выпрямительным диодом с невысокой характеристикой падения напряжения. Его даже можно не впаивать в микросхему, главное – не перепутать полюса, и всё же рекомендуется интегрировать его в схему – так будет надёжнее и безопаснее. Конденсатор нужен для сглаживания помех, которые могут возникать в результате наводки.

Паяльные работы – далеко не всё, что требуется для сборки адаптера. Во-первых, на ноутбук необходимо установить драйвер этого устройства. Его можно найти в интернете (имя файла – PL-2303), он необходим для реализации возможности принимать и передавать данные с разными скоростями. После установки ПО подключите адаптер к любому USB-порту, он должен появиться в диспетчере устройств как новое оборудование. Там же должен высветиться номер порта COM, который необходимо запомнить – он будет нужен при выполнении настройки K-Line адаптера.

Теперь следует заняться нашим кабелем – он тоже требует переделки. Отрезаем или отпаиваем ту его часть, которая подсоединяется к телефону (micro-USB), и теперь нам нужно определить назначение проводов. Для этого нужно воспользоваться утилитой B&B COM Test. Скачиваем программку, устанавливаем. Подключаем второй конец кабеля к компьютеру, запускаем утилиту, выставляем в параметрах записанный ранее COM-порт адаптера, скорость передачи данных для тестирования значения не имеет.

Обычно провод чёрного цвета – минусовой, проверить это можно прозвоном на корпусе разъёма. Теперь наша задача – найти провод, номинал которого равен 3.3 В, используя для этого вольтметр в соответствующем диапазоне измерений. Далее в окне запущенной программы набираем любую команду, если вольтметр изменит показания, значит, это провод является выходом (маркировка TxD).

Осталось определить провод, являющийся входом (нельзя, чтобы он контактировал с минусовым проводом). Если всё сделано правильно, то при вводе любого текста в нашей утилите он отобразится в другом окне B&B COM Test. Это означает, что устройство работает в двух направлениях – на передачу и приём данных.

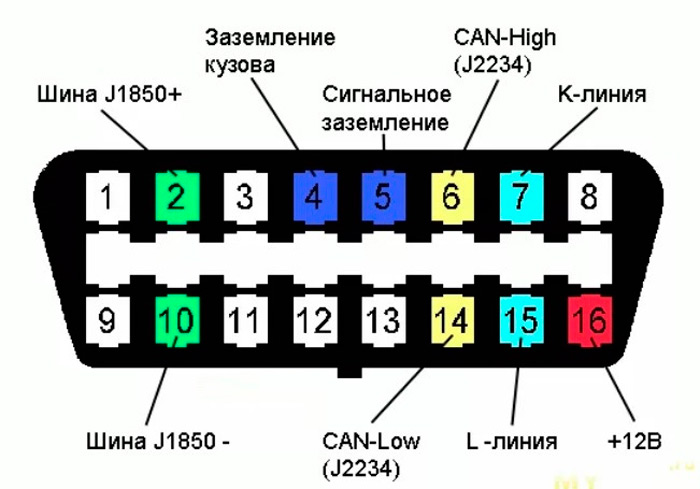

Осталось впаять провода в схему, а также подключить разъём OBDII, распиновка K-Line адаптера для него показана на схеме:

Отметим, что четвёртый провод подсоединяется к L-Line – эта линия используется для подсоединения некоторых старых импортных моделей, но мы его использовать не будем. Для надёжности схему рекомендуется заключить в пластиковый корпус подходящих размеров, предварительно убедившись в отсутствии замыканий или обрывов.

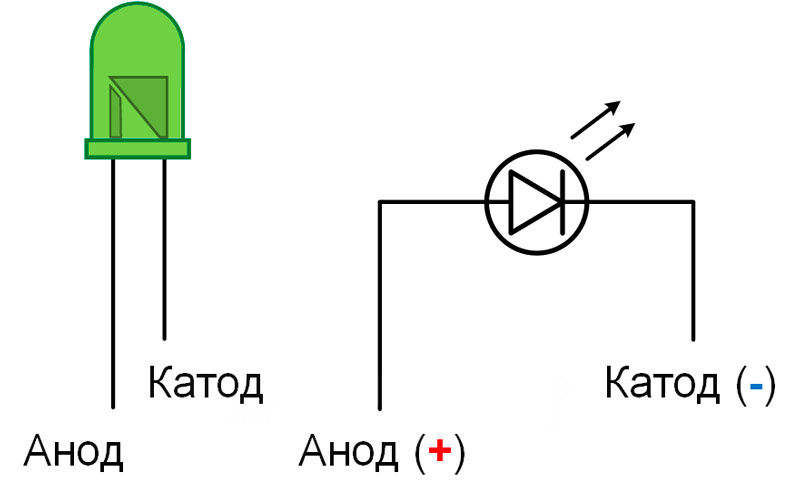

Можно также впаять светодиод, который будет загораться при подключении адаптера и мигать во время обмена данными, но делать это нужно в обвязке с транзистором, чтобы сигнал на линии не смазывался наводками.

И ещё немного о подборе компонентов для нашей схемы. Диод, который выполняет функцию защиты схемы устройства от переполюсовки, необходимо подбирать с минимальным параметром падения напряжения. В качестве примера можно посоветовать диод Шоттки. Номинал резистора R4 в некоторых случаях следует подбирать меньше указанных 3 Ком, например, в диапазоне 500-1000 Ом, выполняя замеры тока в схеме между общим проводом и устройством в пределах 17-25 mA.

Основной недостаток адаптеров такого типа – передача сигнала от К-линии к компьютеру может прерываться из-за медленно закрывающегося транзистора, поэтому для предотвращения перенасыщения транзистора необходимо вручную подбирать номиналы резисторов.

Адаптер как средство диагностики и перепрошивки ЭБУ может использоваться для автомобилей со следующими вариантами исполнения бортового компьютера: Январь (версия 5/7.2), Микас (версии 7.1/7.6), Bosch (версия ПО 7.9.7/ MP-70), VS (версия 5.1).

КАК прошить ЭБУ bosch M7.9.7 | ПОДРОБНАЯ ИНСТРУКЦИЯ!

Для прошивки ЭБУ с помощью адаптера K-Line используют программы типа Winflashecu, EcuProg (версия 1.8), Chiploader. Сам процесс прошивки происходит по стандартной схеме: после подключения ЭБУ нужно выбрать порт, образ новой прошивки и нажать кнопку Start.

Конечно, если нет возможностей или желания сделать устройство K-Line своими руками, можно приобрести готовое. Как выбрать адаптер для диагностики ЭБУ? Дело в том, что многие модели рассчитаны на применение в конкретных блоках управления. Так, адаптер BM9213 (производитель – компания «Мастеркит») совместим со всеми марками машин, ЭБУ которых имеет разъём стандарта J1962. Адаптер «Штат» ориентирован на все модели ВАЗ.
