Зачем в автомобилях распредвал, как он работает и каким бывает

Автомобилисты, которые предпочитают самостоятельно заниматься обслуживанием и ремонтом своего транспортного средства, наверняка хорошо знакомы с таким элементом как распределительный вал, или просто распредвал. Если кто-то не так тесно знаком с устройством машины, то стоит сказать, что распредвал находится непосредственно в силовой установке. При этом этот элемент играет важнейшую роль в работе двигателя. Когда описываются характеристики автомобиля, говорят про расход топлива, мощность, количество лошадиных сил и скорость. Но все эти параметры очень сильно зависят от работоспособности распределительного вала. Потому крайне важно знать, что это за узел, как он функционирует, и какие неисправности могут возникать.

Что это

Начнём с того, где находятся распредвалы и для чего нужен этот элемент. Раньше распредвал находился в нижней части двигателя, но затем конструкторы перешли на верхнее расположение. Так двигатели должны были работать лучше и эффективнее, что оказалось правдой. Распределительный вал выступает как основной элемент ГРМ, то есть газораспределительного механизма, в двигателях, работающих по принципу внутреннего сгорания. Всем известно, что двигатель выполняет свою работу за счёт сжигания топливовоздушной смеси, которая, предварительно смешиваясь, проникает в цилиндры. Это воздействует на рабочие поршни. Они перемещаются, и тем самым задают вращение коленвалу.

Теперь важно учесть один момент. Цилиндрам необходимо вовремя получать свежие порции смеси воздуха и топлива, плюс своевременно освобождать их от сгоревшей смеси. Это невозможно без слаженной и обязательно синхронной работы поршней, клапанов (впускных и выпускных), которые очищают и наполняют цилиндры. Все эти задачи по управлению данными элементами выполняет компонент газораспределительного механизма, который получил название распределительный вал. Тесно взаимодействуя с коленчатым валом, этот компонент ГРМ отвечает за фазы газораспределения. То есть вовремя открывает клапаны, а также закрывает их. Теперь касательно того, где располагается необходимый автомобильному двигателю распределительный вал. Как уже отмечалось ранее, находится он в двигателе. Но это полностью не позволяет получить ответ. Находящийся в моторе элемент стоит непосредственно напротив впускных клапанов.

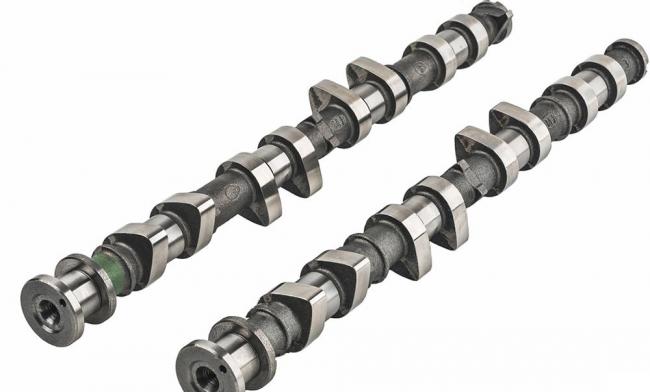

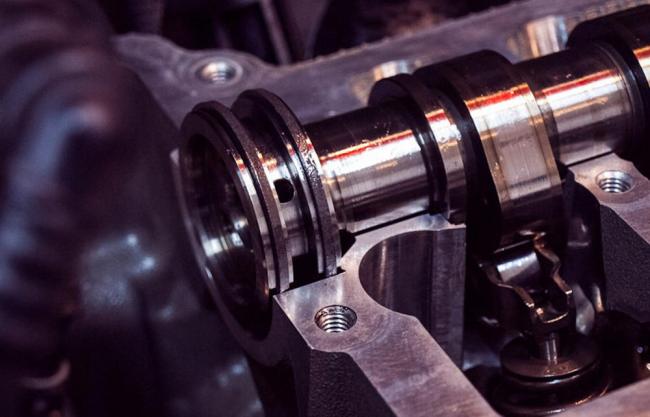

Если же говорить о том, как выглядит автомобильный распредвал, то по сути это стержень, на котором размещено определённое количество так называемых кулачков. Эти кулачки имеют неправильную форму и осуществляют вращение по оси вала. Их количество зависит от количества впускных клапанов на силовой установке. В двух сторон кулачков также находятся опорные шейки, которые позволяют удерживаться в подшипниках. Во многом работоспособность и износ детали зависит от эффективности работы масляных каналов. Чтобы масло поступало в распредвал, предусмотрено сквозное отверстие с выводами, которые идут на кулачки и опорные подшипники.

Распредвал является ключевым элементом в конструкции двигателя внутреннего сгорания, отвечающим за управление открытием и закрытием клапанов. Эксперты отмечают, что его работа напрямую влияет на производительность и эффективность двигателя. Распредвал преобразует вращательное движение коленчатого вала в линейные движения клапанов, что обеспечивает правильный цикл впуска и выпуска газов.

Существует несколько типов распредвалов, включая однораспредвальные и двуразредвальные системы. Однораспредвальные используются в более простых двигателях, в то время как двуразредвальные обеспечивают более точное управление клапанами, что улучшает динамику и экономичность работы двигателя. В современных автомобилях также применяются системы изменения фаз газораспределения, которые позволяют оптимизировать работу двигателя в различных режимах. Таким образом, распредвал играет важную роль в обеспечении надежности и эффективности работы автомобиля.

Коленвал и распредвал – как это сделано

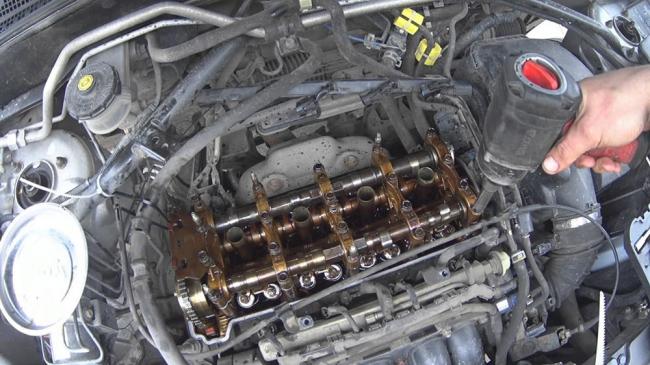

Устройство детали

Следует детальнее разобраться в устройстве распределительного вала двигателя. Выделяют 3 основных элемента, которые формируют основу распредвала и обеспечивают его функциональные возможности.

1. Кулачки. Основой детали выступает стержень, выполненный из металла. Но куда более важную роль играют нанизанные на стержень элементы, называемые кулачками. Если сделать поперечный разрез такого кулака, получится форма капли. Сколько в автомобиле клапанов, столько и кулачков предусматривается на валу. Каждый кулак отвечает за один клапан. При вращении сложная форма кулачка позволяет ему с помощью дополнительных механизмов (коромысло и толкатели) давить на клапан, тем самым открывать его. Это позволяет выполнить выпуск уже отработанных газов ли впустить свежую формую смеси топлива и воздуха. Открытие каждого клапана чётко синхронизируется с текущим положением цилиндровых поршней. На современных авто это реализуют с помощью цепных или ременных передач, которые соединяют коленчатый и распределительный валы.
2. Шейки. Кроме самих кулачков, в конструкции рассматриваемого вала также присутствуют опорные шейки. На них надеваются подшипники. Это своего рода посредники между распредвалом и местом его установки на двигатель. На современных ДВС выбирают наиболее близкое к клапанам расположение, то есть в ГБЦ.
3. Масляные каналы. Каждый распредвал обязательно имеет собственную смазочную систему. И переоценить её значимость крайне сложно, поскольку смазка препятствует износу трущихся элементов. Подвод масла осуществляется через специальное сквозное отверстие, имеющее выход на необходимых участках. Это выходы на кулачках и опорных подшипниках.

Понимая конструктивную особенность автомобильного распределительного вала, функции основных элементов само расположение механизма, удаётся намного лучше понять задачи и суть такого компонента двигателя.

Принцип работы

Как уже выяснилось, распределительный вал обладает специальной формой расположенных на нём кулачков, подшипниками, а также собственной смазочной системой. При этом он работает совместно с коленчатым валом. И тут многие интересуются, сколько оборотов делает распредвал, а сколько их совершает коленвал. Если коленчатый вал совершает определённое количество оборотов, вращения у распределительного вала в 2 раза меньше. Распредвал, делая, предположим, 4 оборота, оказывается медленнее коленвала ровно в 2 раза.

• Чтобы осуществлять эти вращения, на разных двигателях используются передачи зубчатого, ременного и цепного типа;
• Форма кулачков обеспечивает создание тех самых фаз газораспределения, то есть открытие клапанов происходит в нужный момент для эффективной работы двигателя;
• Если изменить форму кулачка, производительность мотора можно повысить;

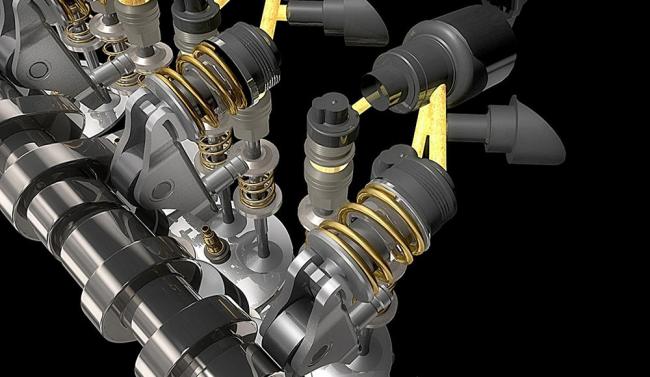

• Используя толкатели или работая напрямую через гидрокомпенсаторы, кулак нажимает на клапан и открывает его. Открытый клапан затем постепенно и плавно закрывается;
• Форма кулачка специально адаптирована под геометрию толкателя клапана;
• На валу кулаки расположены под определённым углом, что и формирует соответствующие фазы. В зависимости от мотора, угол может несколько отличаться;
• Если двигатель предусматривает наличие электронного блока управления, вал дополнительно оснащается специальным датчиком. Контроллер следит за положением распредвала, за счёт чего синхронизируется подача топлива и работа клапанов.

В итоге распредвал оказывается крайне важным компонентом любого двигателя внутреннего сгорания.

Что такое распредвал? Частые вопросы.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

• с нижним расположением;
• с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

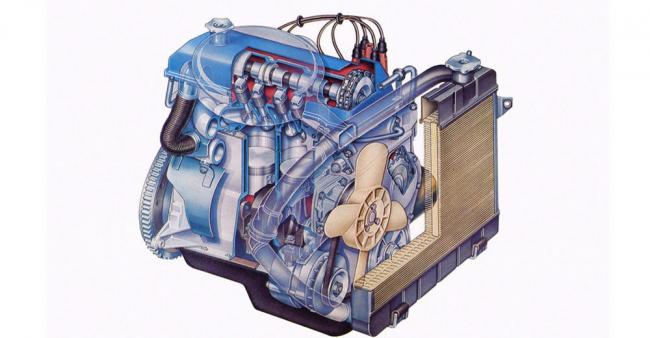

Если же применять принцип верхнего расположения распределительного вала, это позволяет эффективно выжимать весь потенциал из двигателя внутреннего сгорания. В настоящее время это оптимальный вариант для силовых установок, который используют автокомпании.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

• Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
• ГРМ, конструкция которых включает пару распределительных валов;
• Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

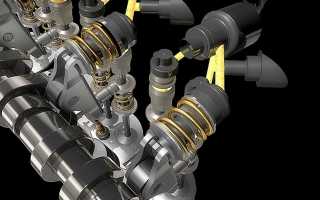

Принцип работы газораспределительного механизма

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;

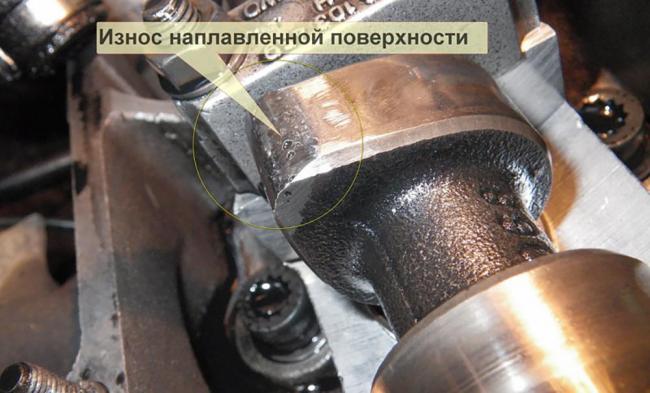

• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя. Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом.

Вопрос-ответ

Какова основная функция распредвала в автомобиле?

Основная функция распредвала заключается в управлении открытием и закрытием клапанов в двигателе внутреннего сгорания. Он синхронизирует работу впускных и выпускных клапанов, обеспечивая правильное время их открытия и закрытия для оптимальной работы двигателя.

Какие типы распредвалов существуют и чем они отличаются?

Существует несколько типов распредвалов, включая верхний распредвал (OHC) и нижний распредвал (OHV). OHC располагается в головке блока цилиндров и позволяет более точное управление клапанами, тогда как OHV находится в блоке цилиндров и управляет клапанами через толкатели и штанги. Также распредвалы могут быть одно- или многоклапанными, что влияет на производительность двигателя.

Как распредвал влияет на мощность и эффективность двигателя?

Распредвал влияет на мощность и эффективность двигателя через профиль кулачков и угол опережения зажигания. Правильно настроенный распредвал может улучшить наполнение цилиндров, что увеличивает мощность и крутящий момент. Кроме того, изменения в конструкции распредвала могут повысить топливную эффективность, снижая расход топлива при оптимизации работы двигателя.

Советы

СОВЕТ №1

Изучите основы работы распредвала, чтобы лучше понимать, как он влияет на производительность вашего автомобиля. Знание о том, как распредвал управляет открытием и закрытием клапанов, поможет вам оценить важность его состояния для общего функционирования двигателя.

СОВЕТ №2

Регулярно проверяйте состояние распредвала и связанных с ним компонентов, таких как цепь или ремень ГРМ. Это поможет избежать серьезных поломок и дорогостоящего ремонта в будущем.

СОВЕТ №3

При выборе автомобиля обратите внимание на тип распредвала. Существуют разные конструкции, такие как верхний распредвал (OHC) и нижний распредвал (OHV), каждая из которых имеет свои преимущества и недостатки. Это может повлиять на мощность и экономичность вашего автомобиля.

СОВЕТ №4

Если вы планируете модификацию двигателя, проконсультируйтесь с профессионалами о возможности установки распредвала с измененными характеристиками. Это может значительно улучшить динамику автомобиля, но требует тщательного подхода и понимания работы двигателя в целом.
